當今Skylake系列晶片組規格眾多，主機板產品也琳瑯滿目。如何在眾多類似的產品中，挑選到耐操、好用、穩定、功能夠用、保固超長，且具備最佳C/P值的電競級主機板，讓大多數消費者買回家即可享有最佳的聲光影音享受呢？接下來就來看看這張由No.1電競品牌的微星科技，為玩家所量身訂做的專業級主機板。

微星用心，提供全方位玩家主機板需求！

Intel所規劃的Skylake晶片組產品線中，可分成旗艦的Z170、高階的H170、中階的B150，以及入門的H110，皆可支援LGA 1151腳位的第六代Core i3/i5/i7與Pentium/Celeron等處理器，DDR3/4記憶體，差別在於是否有提供超頻功能、PCI-E 3.0通道數、SATA 6Gb/s埠與USB 3.1插槽數量、RST for PCI-E的支援裝置數量。微星這次，在Intel 100系列主機板，也提供了完整的解決方案，不管是玩家需要哪一種晶片組的選擇，都有各種對應的主機板，可以提供採購上的需要。然而對於專業電競玩家而言，能支援最多款CPU、顯示卡，並提供穩定運作，打個通霄也不會當機的主機板才是首要之選，若不玩超頻的話，H170主機板也就可以滿足各類玩家的需求。而這次，我們就來看看，超值電競主板王者，微星H170 GAMING M3主機板吧！

「微星MSI H170 GAMING M3」主機板新登場！

微星科技(MSI)在H170產品線中，共推出了H170 GAMING M3、H170A GAMING PRO、H170A PC MATE、H170M PRO等系列產品。這次介紹的是針對絕大多數玩家所量身打造的H170 GAMING M3的主機板產品。之所以會推薦這片主機板的主要原因與特色，在於它是經過專業電競玩家24小時不間斷測試，能確保最佳遊戲穩定度，也就是說，這張主機板是有掛「遊戲專業認證」的，即使不小心因為非人為因素而操到掛掉的話，微星很貼心的提供主機板最高「5年保固」，並有免費到府收送或全家代送的服務，讓你不用出門忍受風吹雨淋地將主機板拿去原廠送修。

頂規設計，為玩家所打造

先來看看微星H170 GAMING M3主機板的外觀與整體佈線，其主色系採用紅配黑的設計，主機板PCB上有黑色的防護塗布。在南橋晶片與CPU電容散熱區都有配置搶眼的散熱片。在用料上採用自家第五代軍規料件，採用全新的鈦金電感(Titanium Choke)與黑色電容(Dark CAP)，可在系統面臨高溫環境下，提供更穩定更耐久的運行能量。此外還提供濕度保護、高溫保護、電路保護、靜電保護、EMI保護等Guard-Pro的保護基因，使主機板具備強固、穩定的運作能力。

硬體配備架構

在規格部份，支援LGA 1151插槽的Skylake處理器，具備4組DDR4-2133記憶體插槽，可擴充至64GB的最高容量，並支援DDR4 Boost功能，讓你買的超頻記憶體得以發揮更高的效能。在介面卡插槽部份，共有兩組PCI-e x16、兩組PCI-e x1，以及三組PCI插槽，讓玩家可以安插各種規格的介面卡來擴充。其PCI-e x16插槽可以支援2-way AMD CrossFire技術，讓玩家可以安插兩張顯示卡來提升繪圖效能表現。

儲存裝置配備

在儲存裝置部份，提供了6組SATA 6Gbps連接埠，包含1組SATA Express連接埠，可支援RAID 0、1、5、10等模式，讓玩家可以透過RAID磁碟陣列來提升系統整體存取效能與資料安全。此外，主機板上還有一組M.2插槽，可裝上4.2/6/8cm長度的M.2 SSD，並可搭配選購的Turbo U.2介面卡，來支援PCIe 3.0 x4的NVMe SSD，讓儲存裝置存取速度再度破表。

周邊擴充設計

在周邊擴充設計部份，主機板提供6組USB 3.1 Gen 1 的連接埠，4組在I/O背板，2組另外接到擋板上使用。另外還有6組USB 2.0連接埠，也是4組在背板，2組外接至擋板。因此背板共提供8組USB連接埠，讓你連接各式周邊裝置。另外還有1組PS/2鍵盤滑鼠埠，1組DVI-D和1組HDMI視訊連接埠，以及1組RJ45有線網路連接埠(採用Killer E2400 Gigabit網路晶片，可提供最低延遲，讓網路遊戲不卡頓)，在音效部份採用了Audio Boost 3技術，其接孔部份有5組無氧銅音效接頭與1組光纖S/PDIF輸出接頭，搭配Realtek ALC1150音效解碼晶片，提供7.1聲道輸出，加上其Nahimic(納美)音頻技術與主機板採用獨立音效層板搭配日系Chemi-Con高階音效電容等料件，可輸出清澈的高解析音效，讓玩家更「聲」歷其境，透過更清楚的聽聲辨位來制敵機先以贏得勝利！

就是這個光，具備LED指示燈與燈效，並有超頻協助開關

微星H170 GAMING M3主機板提供了簡易LED除錯指示燈，且全部都是此用主題色(紅色)的LED燈。在記憶體插槽附近有VGA、DRAM、CPU等EZ Debug LED(簡易偵錯)指示燈，當哪個元件發生問題，或是因為超頻太超過而使得運作不正常，其對應的LED燈號就會亮起，讓玩家可以輕易找出系統開機問題。若覺得超頻太過火了，主機板左下方也有個SLOW_1的指撥開關，讓CPU以低速模式運行，透過降低CPU核心電壓，來略過讀取Windows系統時的負載量，讓超頻更容易成功。若無法開機的話，還有JBAT1 Jumper可清除BIOS內容，以恢復到原廠預設值。

爽度十足

此外，在南橋晶片也有LED燈效，音效晶片附近也有LED燈效，並可設定其發光特效，讓整張主機板特效十足。就連網路孔也有LED燈效，其內部的紅色燈恆亮時，就代表啟用了15KV的抗突波保護技術，可避免雷擊與靜電所造成的網路介面損壞。而ATX24pin電源供應接口旁也有CPU過量電壓保護指示燈，亮起時則表示啟用了電壓防護功能，以便得知CPU或其他零組件是否有發生故障。

豐富的BIOS設定畫面，與MSI獨家軟體集

開機進入BIOS設定畫面時，可發現其Click BIOS 5的圖形化介面非常親和，且在高解析度下支援多語言可縮放字體，讓字形不會糊糊的，看得更清楚。在介面上提供EZ Mode (淺顯易懂的簡易設定畫面，適合初學者使用)與Advanced Mode (進階模式，可以做更多細部設定，適合專業與超頻玩家使用)。在功能方面，有提供Board Explorer可檢視主機板的各元件狀況，以及各接孔、插槽所安裝的處理器、記憶體、介面卡、USB等細節資訊，讓人一目了然。

全方位設計，滿足玩家需求

其餘像是Hardware Monitor功能，則可以檢視CPU、系統風扇等元件的電壓、溫度與轉速等狀態，並可設定全速運轉或智慧運轉模式。在OC(超頻)功能上，提供6組超頻設定檔存取欄位，並可儲存到USB儲存裝置上，以方便超頻玩家來儲存與載入各種超頻設定參數，以榨出系統的最佳效能。

應用程式也不馬虎，實在真貼心

值得說明的是，MSI還提供了不少好用的獨家軟體集。像是「CPU-Z微星特製版」 (檢視CPU/GPU資訊)、「MSI RamDisk」 (可將系統記憶體分割出部份空間來做為虛擬磁碟，以利於上網載入圖片、以及遊戲的載入，不僅可以減少重複資料的存取時間，加速系統載入效率，更可減少SSD的寫入與抹除次數，進而增加SSD壽命)、「Command Center」 (提供CPU/DRAM/內顯等元件的系統時脈/電壓/風扇轉速的監控/設定調整，以完全圖像式介面呈現，更可搭配Android手機來下載MSI的Command Center App，可做為遠端監控/設定，控制系統重開機/關機、多媒體播放，甚至手機當滑鼠、鍵盤操控電腦)。

超豐富的軟體應用

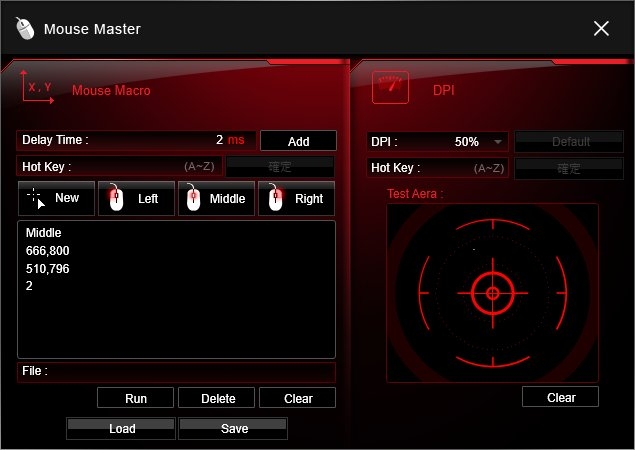

此外，還有「Live Update 6」 (驅動程式懶人安裝工具，可將所有驅動程式與工具集一次安裝完成，並可日後自動線上更新)、「Fast Boot」 (透過bypass一下鍵盤檢查與周邊檢查的時間來讓加速開機速度)、「Super Charger」 (讓USB提供快速充電功能)、「Gaming App」 (可一鍵設定超頻模式、遊戲模式、靜音模式，還有Eye Rest可設定護眼模式、遊戲模式、電影模式、自定模式下的螢幕色溫，以及Mouse Master等滑鼠巨集鈕設定等等。另外還有Windows快捷鍵可設定快速開啟各程式、登錄快捷鍵可一鍵盤登入Windows、MSI快捷鍵可儲存各應用程式的快速登入密碼等等)。善用這些工具可以讓您更輕鬆地駕馭您的電腦。

效能不俗，玩出電競英雄本色

由於在遊戲線上直播當紅的現代，微星還提供了OBS (Open Broadcaster Software) 直播串流軟體，讓玩家或實況主可以將遊戲實況即時錄製或直播，以便上傳至YouTube或Twitch等頻道，讓朋友欣賞並分享遊戲過程的點點滴滴。此外像是SteelSeries Engine 3 (巨集鍵設定系統，可將遊戲中常用的多個巨集組合按鍵設定好，以便一鍵發出大絕招)等軟體也都一應俱全。玩家可以搭配這個好用的工具，在進行遊戲中發揮最大的效用，讓玩電腦成為一種樂趣。

軟硬體測試環境

在效能測試部份，以Intel Core i7-6700K CPU、Crucial DDR4-2133 8GBx4 (32GB)、EZLINK Panther-IV H 128GB SSD等測試配備，顯示卡則使用CPU內建之Intel HD Graphics 530，在Windows 10 x64專業版之下，所測試的結果與效能表現，請參考附圖與附表。

整體表現優異

整體而言，微星H170 GAMING M3主機板，以軍規級的絕佳用料、超級穩定的基因、加上親和的BIOS設定，並隨贈豐富的軟體集，以及超久的保固年限，適合一般使用者或玩家、專業電競玩家、超頻玩家選購。

市場行情

目前，微星MSI H170 GAMING M3主機板，台北光華商場的市場行情，含稅報價3,990～4,090元，未稅價則可以找到更低。值得注意的是，微星在Intel 100系列主機板，布局非常多款式主機板，以H170系列來說，比較容易讓人注意的，則有本次介紹的MSI H170 GAMING M3與MSI H170 GAMING PRO，兩者價差也並不大，但兩者設計卻大不同。MSI H170 GAMING M3，用Killer E2400，只有USB 3.0(USB 3.1 Gen 1)，有M.2(PCIe 3.0 x4)；MSI H170 GAMING PRO，用Intel I219-V，有2個USB 3.1（USB 3.1 Gen 2），沒M.2。也因此，這兩張主機板，是針對比較不一樣的需求所設計。採購上，若要在這兩款主機板間做選擇，則可以按照自己的需要，來做選擇了。

超值電競主板王者！

這次，我們開箱了MSI H170 GAMING M3主機板，看到了微星對於主機板的用心，不但用料紮實，多功能設計滿足用戶需要，而且價格時會，高貴不貴，等同是不用花很多的銀彈，就能買到滿足基本電競需求的主機板，加上提供多元的應用程式，可以得到許多加值的功能。MSI H170 GAMING M3主機板，的確是超值電競主板王者，想要買張物超所值H170遊戲主機板的玩家，可以參考看看唷！

廠商資訊

廠商名稱：MSI - 微星科技股份有限公司
廠商電話：02-3234-5599
廠商網址： www.msi.com
