小資族實用至上主義的超值選擇,B660M AORUS PRO DDR4主機板開箱簡測
文.圖/Lucky 2022-03-01 13:51:57
站上從去年底到現在已經為大家開箱過不少針對Intel第12代處理器設計的Z690、B660晶片組主機板了,不過多數型號都是各廠商的高階款,對於小資族玩家來說實在只能垂涎遠觀(買不下手XD),因此小編這次為帶來了價格親民且同樣有技嘉「神鷹」信仰的B660M AORUS PRO DDR4主機板,來讓大家在選購上有更多的參考。
外型上,B660M AORUS PRO DDR4在金屬散熱片的部分採灰色系的塗裝,而支援Wi-Fi的版本則是改為銀色,玩家可以在選購上以此做為區分。至於散熱片底下壓著的是12+1+1的供電模組,每個模組所能承受的的電流為60A,外加8+4 Pin的CPU供電插槽,想要撐起中高階等級的處理器不是問題。
主機板下半部的硬體擴充性方面,主機板提供了兩組PCIex16插槽,其中有用強化鎧甲包覆的第一組插槽是走PCIe 4.0 x16、第二組的通道數量則是PCIe 3.0x4,玩家在安裝顯示卡的時候,切記務必裝在第一組PCIex16插槽上,較能確實發揮顯示卡的強大效能。
至於電腦容量擴充,B660M AORUS PRO DDR4提供兩組均走PCIe 4.0x4的M.2插槽,其中有用散熱片覆蓋的是由CPU進行管理,沒有散熱片的則是由B660南橋晶片負責,並且不支援SATA模式。
翻至主機板後端I/O,主機板提供4組USB 2.0、4組USB 3.2 Gen 1 Type A、1組USB 3.2 Gen 2 Type A、1組USB 3.2 Gen 2x2 Type C,實體網路則能夠支援2.5 Gbps,AX版本的話會再追加Wi-Fi 6(非6E)的無線網路連接能力,音源連接則是只提供一個喇叭輸出和一個麥克風輸入的3.5mm耳機孔,算是比較少見的做法。
後端I/O設有4組USB 2.0(黑色)、4組USB 3.2 Gen 1 Type A(藍色)、1組USB 3.2 Gen 2 Type A(紅色)、1組USB 3.2 Gen 2x2 Type C、2.5G RJ45網路孔、1組3.5mm音源輸出孔、1組3.5mm音源輸入孔、S/PDIF光纖埠、HDMI和Display Port視訊埠。
記憶體:XPG SPECTRIX D50 DDR4-3600 8GBx2(共16GB)
顯示卡:GIGABYTE RTX 3050 Gaming OC 8G
SSD:Crucial P5 Plus 1TB PCIe 4.0 SSD
電源:Fractal Design ION GOLD 850
處理器基本跑分,Core i5-12600擁有相當不錯的單核心效能,在CPU-Z中取得758分,多核心則是比核心數相同的Core i5-12400高一些些,在CINBENCH R23中取得12,655分的成績。
3DMARK的圖像運算跑分,DX12的Time Spy得分在6,610分、DX11的Fire Strike為14357分、光線追蹤的Port Royal成績是3,585分。
遊戲實測上,在把設定都設定在最高畫質、關閉垂直同步的條件下,若沒有FSR或DLSS的支援,整體的性能大致可以滿足多數1080P解析度下的順暢度需求,而若支援FSR或DLSS功能的話,玩家將有機會去體驗更細膩的1440P解析度。
在創作上表現,就由12代處理器的強大單核性能,Photoshop跑分輕鬆達到1,100分以上,應付高解析度的修圖完全不是問題;Premiere Pro對於處理器的多核心和顯示卡的整體效能都相當嚴苛,讓跑分落在672分,Full HD影片剪輯不是問題,但過於複雜的4K影片創作就不是那麼合適了。
★快來追蹤/加入我們!!!
FB玩家社團:PCDIY!玩家FB社團
Instagram頻道:pcdiytw
B660M AORUS PRO DDR4

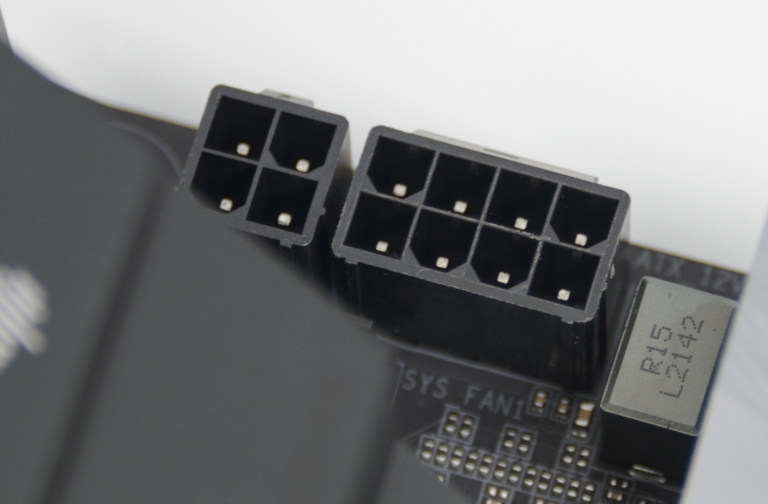

從命名上我們可以得知B660M AORUS PRO DDR4是一款Micro-ATX尺寸的產品,支援的記憶體版本是主流的DDR4而非剛進入市場價格還非常昂貴的DDR5版本。有一點需要注意的是,B660M AORUS PRO DDR4本身並沒有內建Wi-Fi晶片,若有無線網路需求的玩家,技嘉有另外推出B660M AORUS PRO 「AX」DDR4可供選擇。外型上,B660M AORUS PRO DDR4在金屬散熱片的部分採灰色系的塗裝,而支援Wi-Fi的版本則是改為銀色,玩家可以在選購上以此做為區分。至於散熱片底下壓著的是12+1+1的供電模組,每個模組所能承受的的電流為60A,外加8+4 Pin的CPU供電插槽,想要撐起中高階等級的處理器不是問題。
主機板下半部的硬體擴充性方面,主機板提供了兩組PCIex16插槽,其中有用強化鎧甲包覆的第一組插槽是走PCIe 4.0 x16、第二組的通道數量則是PCIe 3.0x4,玩家在安裝顯示卡的時候,切記務必裝在第一組PCIex16插槽上,較能確實發揮顯示卡的強大效能。
至於電腦容量擴充,B660M AORUS PRO DDR4提供兩組均走PCIe 4.0x4的M.2插槽,其中有用散熱片覆蓋的是由CPU進行管理,沒有散熱片的則是由B660南橋晶片負責,並且不支援SATA模式。
翻至主機板後端I/O,主機板提供4組USB 2.0、4組USB 3.2 Gen 1 Type A、1組USB 3.2 Gen 2 Type A、1組USB 3.2 Gen 2x2 Type C,實體網路則能夠支援2.5 Gbps,AX版本的話會再追加Wi-Fi 6(非6E)的無線網路連接能力,音源連接則是只提供一個喇叭輸出和一個麥克風輸入的3.5mm耳機孔,算是比較少見的做法。
後端I/O設有4組USB 2.0(黑色)、4組USB 3.2 Gen 1 Type A(藍色)、1組USB 3.2 Gen 2 Type A(紅色)、1組USB 3.2 Gen 2x2 Type C、2.5G RJ45網路孔、1組3.5mm音源輸出孔、1組3.5mm音源輸入孔、S/PDIF光纖埠、HDMI和Display Port視訊埠。效能實測
配合主機板的定位,小編使用中階款式的Core i5-12600,搭配NVIDIA RTX 30系列中最入門的最入門的RTX 3050,以及16GB的DDR4-3600記憶體,完整平台規格如下:測試平台規格
處理器:Core i5-12600記憶體:XPG SPECTRIX D50 DDR4-3600 8GBx2(共16GB)
顯示卡:GIGABYTE RTX 3050 Gaming OC 8G
SSD:Crucial P5 Plus 1TB PCIe 4.0 SSD
電源:Fractal Design ION GOLD 850
處理器基本跑分,Core i5-12600擁有相當不錯的單核心效能,在CPU-Z中取得758分,多核心則是比核心數相同的Core i5-12400高一些些,在CINBENCH R23中取得12,655分的成績。
3DMARK的圖像運算跑分,DX12的Time Spy得分在6,610分、DX11的Fire Strike為14357分、光線追蹤的Port Royal成績是3,585分。
遊戲實測上,在把設定都設定在最高畫質、關閉垂直同步的條件下,若沒有FSR或DLSS的支援,整體的性能大致可以滿足多數1080P解析度下的順暢度需求,而若支援FSR或DLSS功能的話,玩家將有機會去體驗更細膩的1440P解析度。
在創作上表現,就由12代處理器的強大單核性能,Photoshop跑分輕鬆達到1,100分以上,應付高解析度的修圖完全不是問題;Premiere Pro對於處理器的多核心和顯示卡的整體效能都相當嚴苛,讓跑分落在672分,Full HD影片剪輯不是問題,但過於複雜的4K影片創作就不是那麼合適了。
剛剛好就足夠
B660M AORUS PRO DDR4在規格上不講求誇張的堆料,或是引入DDR5記憶體、PCIe 5.0通道等現今需要付出高昂代價的規格,而是選擇以優先滿足現在主流組裝需求為,讓玩家能夠用更實惠的價格滿足一台電腦最基本的擴充性需求,相當適合買顯卡綁組裝,或是輕度遊戲主機的組裝搭配。★快來追蹤/加入我們!!!
