美商恩傑 NZXT N7 B550開箱試玩,初試啼聲 一鳴驚人 加入AMD主機板行列的處女秀!

文.圖/Dante 2021-06-09 12:16:05
不曉得各位對NZXT的N7系列主機板有沒有印象,簡約的外型、覆蓋全片電路板焊點的金屬裝甲,看起來乾淨俐落,而隨著AMD Ryzen 5000系列的登場,NZXT也推出了首款針對AM4平台的B550主機板,精心設計的各項連接埠、支援PCIe4.0、Wi-Fi 6E等等,讓玩家們能夠配對AMD信仰。


延伸閱讀
衝擊視覺的簡潔時尚、科技美學與效能兼具,NZXT N7 Z490首發開箱入手玩

承襲N7血統,全覆蓋式裝甲上機、簡約俐落
NZXT N7 B550主機板在外觀上,依舊延續N7系列的簡約設計,配色方面也是最簡潔有力的黑與白,而小編本次入手的則為白色款,其覆蓋全身的白色金屬裝甲採啞光設計、帶有一點點磨砂觸感,無論是視覺還是觸覺、以及PCB保護層面上,都設計得相當巧妙。

NZXT N7 B550有黑白雙色款式。

N7 B550正面一覽。

N7 B550美背。

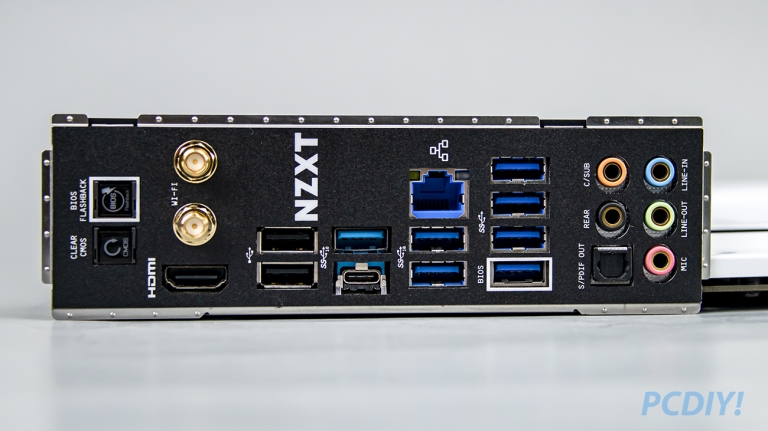

I/O埠配置,由左至右:BIOS Flashback 按鈕、清除CMOS按鈕、Wi-Fi 6E天線、HDMI 2.1、2組USB 2.0、USB 3.2 Gen 2、USB 3.2 Gen 2 Type-C、RJ45乙太網路埠、6組USB 3.2 Gen 1、音訊連接埠與SPDIF輸出埠。

供電插槽為8+4 Pin。

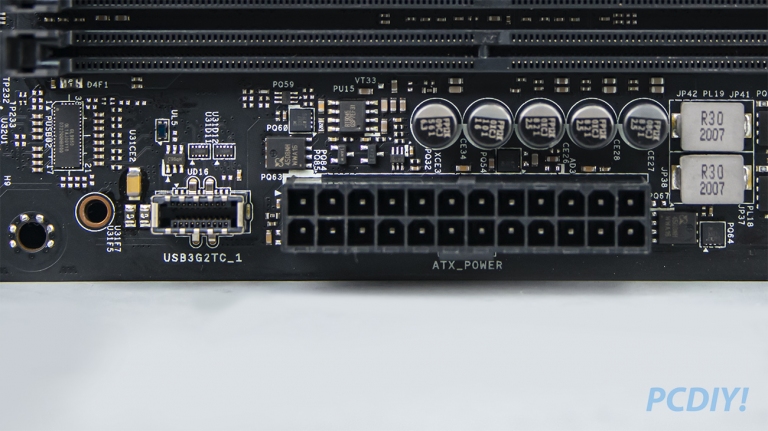

ATX 24 pin供電旁,有USB 3.2 Gen 2插槽。

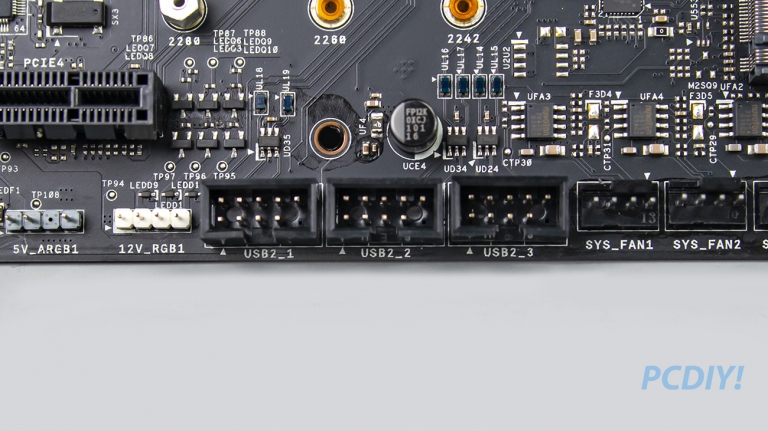

覺得I/O背板上提供的USB插槽還不夠用嗎?額外還能夠擴充的USB 2.0連接埠一次提供多達3組,玩家可以自行視需求安裝。

電源與重開機按鈕。

NZXT自家的RGB插槽。


但不知玩家們有沒有發現,N7 B550下半部擴充槽部分,只有看到PCIe的插槽,而不見SSD的安裝位置呢?可別以為要拆下所有金屬裝甲才能安裝,那樣太麻煩了,N7 B550在安裝方面最有意思的就是這個部分,下半部擴充槽設置了兩塊磁吸蓋板,掀開後可以發現M.2插槽,防止灰塵侵入外,還兼顧美觀。

下半部擴充槽有兩塊磁吸蓋板,拆開之後便能發現M.2插槽。


AM4架構新成員,完美無縫接軌Ryzen 3000到5000
NZXT N7 B550為ATX規格、尺寸為30.5cm x 24.4cm,而身為AMD AM4架構的新成員,除了支援時下最新的Ryzen 5000系列,往下也支援Ryzen 3000與Ryzen 4000系列,不過Ryzen 3000系列的APU則不在支援列表上,玩家們可得注意;且N7 B550具備了12+2 DrMOS電源相位設計,PCB也採用6層設計,從最根本開始便打下良好基礎。

NZXT N7 B550採用AMD AM4腳位。

12+2 DrMOS電源相位設計

AMD B550晶片組。


看到處理器右方、記憶體插槽的部位,N7 B550具備4個DIMM記憶體插槽,最大可安裝共128GB的DDR4,如果搭配Ryzen 5000系列的話,超頻可達DDR4 4666 MHz以上。

N7 B550擁有4個DIMM記憶體插槽,最高可支援安裝128GB。


而在擴充插槽方面,N7 B500則搭載2組PCIe x16,一為4.0 x16、另一個為3.0 x4、另外還有2組PCIe 3.0 x1插槽;掀開磁吸蓋板之後,可以發現2組M.2 SSD插槽,可支援Type 2280規格的SSD,但略為可惜的是沒有散熱墊,其一支援安裝PCIe 4.0 x4 SSD、另一個則是支援PCIe 3.0 x2與SATA SSD。

PCIE 1: PCIe 4.0/3.0 x16,穿了金屬裝甲來強化插槽的耐用度。

PCIE 2: PCIe 3.0 x1。

PCIE 3: PCIe 3.0 x4。

PCIE 4: PCIe 3.0 x1。

M.2_1為CPU直通PCIe 4.0 x4通道。

M.2_2支援PCIe 3.0 x2與SATA介面。


網路連接部分,則是配置了Realtek RTL8125 2.5G LAN、並支援高效節能乙太網路802.3az;至於無線網路部分,N7 B550則提供玩家Intel雙頻無線-AX210 Wi-Fi 6E的規格,且支援雙頻2.4/5/6GHz;另外還有藍牙連結,N7 B550支援Bluetooth V5.2規範。

環控晶片NUVOTON NCT6796D-R。

asmedia ASM1074 USB 3.0 HUB。

無線網卡AX210NGW。

音效晶片Realtek ALC1200。


上機測試
那麼NZXT首度加入AMD晶片組陣容的這款N7 B550到底在效能表現上,是否能成為其他硬體的後盾呢?所以測試當然是必不可免的囉,由於N7 B550為NZXT第一款AMD主機板,因此小編本次也就直接採用AMD 3A大平台來進行測試囉。

本次測試平台規格:
主機板:NZXT N7 B550
處理器:AMD Ryzen 7 5700G
顯示卡:AMD Radeon RX 6700 XT
記憶體:XPG SPECTRIX D50 DDR4-3200 8Gx2
SSD:SP US70 PCIe 4.0 1TB M.2 SSD

首先在BIOS視窗看看,N7 B550M主機板的BIOS版本、與小編所配置的AMD Ryzen 7 5700G;當然也可以在進階選單中開啟AMD的黑科技SAM功能,N7 B550倒是直接內建開啟了,省去一道步驟。
BIOS資訊。

3A平台可開啟SAM功能。


接著換到CPU-Z上看看,除了在BIOS上看到Ryzen 7 5700G以外,主機板欄目上也能看見N7 B550的偵測資訊,支援PCIe 4.0(16.0 GT/s),而在CPU-Z評測上可以看見,Ryzen 7 5700G所獲得的分數為6403.5,另外再加上針對CPU效能測試,身為箇中好手的CINEBENCH,對於這顆Ryzen 7 5700G,CINEBEHCH也給出了單核1.225pts、多核13,746pts,對比小編當時Ryzen 7 5700G開箱評測文中的測試平台來說,分數基本上不分伯仲,即使是首度讓主機板產品加入AMD陣容,也不難發現NZXT的用心之處。
CPU-Z偵測資訊Part 1。

CPU-Z偵測資訊Part 2。

CPU-Z偵測資訊Part 3。

CINEBENCH R23評測。

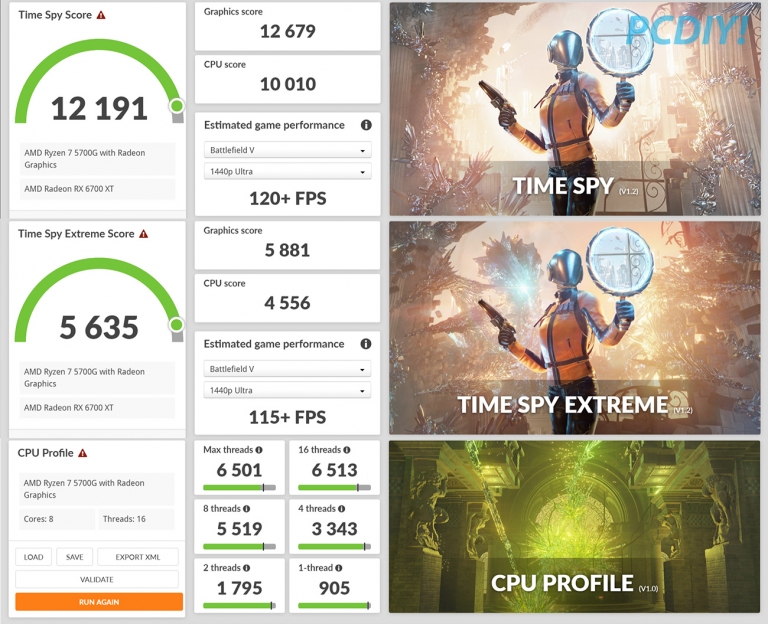

當然顯卡的評測也不能少,如果使用3DMARK來評測,那麼數據就會相當牢靠,驗證DX11效能的Fire Strike、Fire Strike Extreme以及Fire Strike Ultra,分別獲得28,295/15,995/8,424分、測試DX12效能的TimeSpy、Time Spy Extreme則有12,191/5,635分,哎,相信各位玩家們看過這麼多站上的3DMARK評測分數,對於Radeon RX 6600 XT應該瞭若指掌吧?作為稱職的硬體後盾,看來N7 B550可說是相當優秀啊。
3DMARK評測Part 1。

3DMARK評測Part 2。


遊戲方面,小編也選了《刺客教條:維京紀元》與測試光追功能的《看門狗:自由軍團》,當然黑科技FSR功能,小編也使用了《The RiftBreaker》來做嘗試;雖說在開了光追之後的《看門狗:自由軍團》還是有一些進步的空間,但《刺客教條:維京紀元》,在AMD 3A大平台的優化之下,無論是最基本的FHD還是4K解析度,都具有相當優異的水準,甚至在FSR的加持之下,《The RiftBreaker》的評測竟然跑出了相當驚人的數據,這在在都顯示出,SAM也好、FSR也好,雖說NZXT才剛第一次踏入AMD主機板,但在各方面對於AMD功能與硬體的相容性上,都表現得相當不錯。

《刺客教條:維京紀元》測試。(左至右:FHD、2K、4K)

《看門狗:自由軍團》測試。(上左至上右:FHD、2K、4D;下左至下右為各解析度開光追之後的數據)

《The RiftBreaker》測試。(左為開啟FSR狀態、右為關閉;解析度由上至下分別為FHD、2K、4K)


結語
AMD近年來的成果大家有目共睹,已經有不少玩家開始使用AM4架構的平台了,當然各家廠商也都紛紛投入這塊迷人的領域中,雖說NZXT旗下產品以水冷與機殼最廣為人知,但其實N7系列主機板也是頗受好評,當然,在Intel平台之後,跨足轉進AM4架構,完善旗下N7系列主機板的陣容,無論對廠商還是對玩家而言,都是件相當美滿的事,而小編在經過測試與實機體驗後(拿來組玩D2R的平台XD),在3A架構下,雖說是處女秀,但NZXT N7 B550這塊主機板仍是表現地可圈可點,完全不落俗套。


廠商資訊

廠商名稱:NZXT - 美商恩傑有限公司
廠商網址: www.nzxt.com
廠商臉書粉專: www.facebook.com/NZXT.TW
代理商名稱:立光科技國際股份有限公司
代理商網址: www.krone.com.tw
代理商臉書粉專: www.facebook.com/NZXT.Krone
代理商官方客服&維修LINE:@kronefans
