焦點
榨乾每分錢的投資效能、低調美感與性能兼具 ，MSI MPG Z590 Gaming Edge WiFi主機板開箱
文．圖／Lucky 2021-05-24 16:40:13
新的11代處理器在平均功耗、瞬間功耗上都創下新高，使得負責承載一切零件的主機板要面臨更嚴苛的挑戰，廠商也因此必須下更多苦工才行，相對的這部分的成本就會轉嫁到售價上，進而變成對荷包的挑戰。
面對玩家在價格與效能之間的掙扎，作風向來海派的大廠微星(MSI)推出為自家的高階MPG家族帶來了Z590 Gaming Edge WiFi主機板，以滿足效能和擴充需求為最優先的目標，讓大家能用更合理的價格入手高品質的主機板。
主機板整體配色以灰、黑為主，搭配大量的線條元素。
在用料方面，對應Intel第11代處理器高功耗的需求，主機板採用14+1+1相供電，並且除了在主機板的左上方配置了8+8 Pin CPU供電插槽外，主機板底部還備有一組準備了6 Pin的PCIe供電插槽，讓整體主機板在高負載的狀態下能有更穩定的電力供應。
主機板使用14+1+1相供電，另外可以看到圖中MOSFET散熱片也是走筆直的外型設計。
主機板提供8+8 Pin CPU供電插槽。
主機板的I/O遮罩為雙重印刷，其中白色的部分在通電後會有RGB燈光從底部透出。
記憶體插槽支援具備的DDR4 BOOST技術，能夠支援5333MHz以上的記憶體時脈，另外在24 Pin主機板供電旁邊有除錯指示燈以及USB 3.2 Gen 2的前面板連接埠。
擴充性方面，Z590 Gaming Edge WiFi備有3組M.2與PCIeX16擴充槽，其中第一組M.2和PCIeX16插槽能夠支援PCIe 4.0通道，提供更高的讀寫頻寬，需要注意的是，由於目前PCIe 4.0通道在Intel晶片上僅有第11代能夠支援，所以微星特地在散熱片上註明「必須是11代Core i5以上處理器才能使用」的貼紙，以防使用10代處理器的玩家將SSD安裝在錯誤的位置而造成無法偵測的情況。
主機板下半部使用大量的金屬散熱片進行覆蓋，其中第一組PCIeX16插槽有使用金屬鎧甲來強化支撐。
第一組的M.2和PCIeX16插槽均支援PCIe 4.0通道。
第一組的M.2插槽由CPU直接控制，但需要注意開槽位不支援10代的處理器和SATA通道的SSD。
卸除散熱面後可以看到另外2組M.2的插槽，兩者皆由南僑晶片控制，能夠同時支援PCIe 3.0和SATA通到標準。
南橋晶片的保護蓋是雙層設計，卸除印有LOGO的第一層之後，還有第二層散熱片。
移除第二層散熱片後就能看到Z590晶片組。
主機板的音效晶片使用Realtek ALC4080。
主機板左下角提供前面板音訊接頭、4 Pin RGB、3 Pin ARGB接頭。
下方中央有一個6 Pin PCIe電源插槽，能夠提供主機板更穩定的電力，一旁則是2組USB 2.0接頭。
右下角備有一組USB 3.2 Gen 1接頭、前面板I/O接頭與4組風扇插槽。
主機板的環控晶片是用nuvoTon的NCT6687D。
Windbond的25Q256JWEQ BIOS晶片。

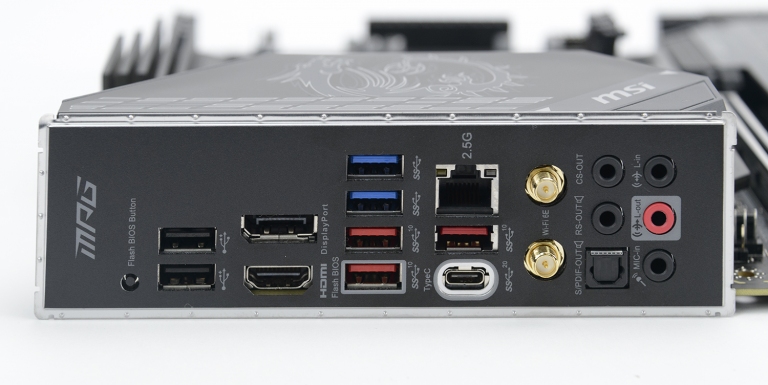

在機背的擴充I/O方面，主機提供了2組USB 2.0、2組USB 3.2 Gen 1 Type A、2組USB 3.2 Gen 2 Type A、1組USB 3.2 Gen 2x2 Type C、HDMI、DisplayPort視訊輸出部、5組3.5音源孔、1組S/PDIF以及BIOS重設鈕。
網路方面則是對應高階主機板的網路需求，實體有線的部分提供了2.5G RJ45網路孔，無線網路則支源最新的Wi-Fi 6E通信標準。
後端I/O準備了2組USB 2.0(黑色)、2組USB 3.2 Gen 1 Type A(藍色)、2組USB 3.2 Gen 2(紅色)、1組USB 3.2 Gen 2x2 Type C、HDMI、DP視訊埠、5組3.5mm音源孔、SPDI/F光纖埠、2.5G網路孔、BIOS重設鈕以及Wi-Fi 6E的天線安裝槽。
主機板背面一覽。
測試平台規格：
處理器：Intel Core i7-11700K
記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：MSI RTX 3080 SUPRIM X
電源：ENERMAX Platimax 1350W
Intel Core i7-11700K處理器核心採8C/16T配置。
處理器的基礎跑分在CINEBENCH R23上單核與多核成績為1,555/14,087分；CPU-Z的單核與多核成績約為666/6,337分左右。
3DMARK中的針對DX12的Time Spy和光追的Port Royal在跑分成績表現方面如上圖。
3DMARK針對DX11的Fire Strike的成績如圖所示。
遊戲測試方面，所有遊戲一律開啟最高畫質，關閉垂直同步、材質解析度縮放、減少延遲等干擾數據的測試的選項，同時如果遊戲支援光追和DLSS內容，則將其調為畫質優先模式。
《刺客教條：維京紀元》在1080P、1440P、2160P的FPS值表現89、76、54，基本上稍微微調一下畫值，想體驗流暢4K影像不是問題。
《戰爭機器5》在2160P解析度下的FPS達到58.5，基本流暢遊玩不是問題，不過考量到這是一款對戰類遊戲，1440P解析度會一個在畫面和順暢度上比較平衡的選擇。
《光明記憶：無限》是一款相當吃重光追性能的遊戲，在最高畫質設定下能夠應付1080P和1440P畫質，但2160P就顯得勉強了。
《看門狗：自由軍團》在1080P和1440P的表現差異不大，2160P則建議將DLSS改為效能模式以獲取更好的順暢度表現。
★快來追蹤/加入我們!!!
YouTube頻道：PCDIY! online
FB玩家社團：PCDIY!玩家FB社團
Instagram頻道：pcdiytw
Telegram頻道：PCDIY
面對玩家在價格與效能之間的掙扎，作風向來海派的大廠微星(MSI)推出為自家的高階MPG家族帶來了Z590 Gaming Edge WiFi主機板，以滿足效能和擴充需求為最優先的目標，讓大家能用更合理的價格入手高品質的主機板。
MPG Z590 Gaming Edge WiFi主機板開箱
Z590 Gaming Edge WiFi主機板整體外觀不走誇張的設計，取而代之的是在金屬散熱片使用大量直線元素從而勾勒出簡潔、俐落線條，配上一整片的灰黑配色，為視覺提供更高的一體性。
主機板整體配色以灰、黑為主，搭配大量的線條元素。在用料方面，對應Intel第11代處理器高功耗的需求，主機板採用14+1+1相供電，並且除了在主機板的左上方配置了8+8 Pin CPU供電插槽外，主機板底部還備有一組準備了6 Pin的PCIe供電插槽，讓整體主機板在高負載的狀態下能有更穩定的電力供應。
主機板使用14+1+1相供電，另外可以看到圖中MOSFET散熱片也是走筆直的外型設計。
主機板提供8+8 Pin CPU供電插槽。
主機板的I/O遮罩為雙重印刷，其中白色的部分在通電後會有RGB燈光從底部透出。
記憶體插槽支援具備的DDR4 BOOST技術，能夠支援5333MHz以上的記憶體時脈，另外在24 Pin主機板供電旁邊有除錯指示燈以及USB 3.2 Gen 2的前面板連接埠。擴充性方面，Z590 Gaming Edge WiFi備有3組M.2與PCIeX16擴充槽，其中第一組M.2和PCIeX16插槽能夠支援PCIe 4.0通道，提供更高的讀寫頻寬，需要注意的是，由於目前PCIe 4.0通道在Intel晶片上僅有第11代能夠支援，所以微星特地在散熱片上註明「必須是11代Core i5以上處理器才能使用」的貼紙，以防使用10代處理器的玩家將SSD安裝在錯誤的位置而造成無法偵測的情況。
主機板下半部使用大量的金屬散熱片進行覆蓋，其中第一組PCIeX16插槽有使用金屬鎧甲來強化支撐。
第一組的M.2和PCIeX16插槽均支援PCIe 4.0通道。
第一組的M.2插槽由CPU直接控制，但需要注意開槽位不支援10代的處理器和SATA通道的SSD。
卸除散熱面後可以看到另外2組M.2的插槽，兩者皆由南僑晶片控制，能夠同時支援PCIe 3.0和SATA通到標準。
南橋晶片的保護蓋是雙層設計，卸除印有LOGO的第一層之後，還有第二層散熱片。
移除第二層散熱片後就能看到Z590晶片組。
主機板的音效晶片使用Realtek ALC4080。
主機板左下角提供前面板音訊接頭、4 Pin RGB、3 Pin ARGB接頭。
下方中央有一個6 Pin PCIe電源插槽，能夠提供主機板更穩定的電力，一旁則是2組USB 2.0接頭。
右下角備有一組USB 3.2 Gen 1接頭、前面板I/O接頭與4組風扇插槽。
主機板的環控晶片是用nuvoTon的NCT6687D。
Windbond的25Q256JWEQ BIOS晶片。在機背的擴充I/O方面，主機提供了2組USB 2.0、2組USB 3.2 Gen 1 Type A、2組USB 3.2 Gen 2 Type A、1組USB 3.2 Gen 2x2 Type C、HDMI、DisplayPort視訊輸出部、5組3.5音源孔、1組S/PDIF以及BIOS重設鈕。
網路方面則是對應高階主機板的網路需求，實體有線的部分提供了2.5G RJ45網路孔，無線網路則支源最新的Wi-Fi 6E通信標準。
後端I/O準備了2組USB 2.0(黑色)、2組USB 3.2 Gen 1 Type A(藍色)、2組USB 3.2 Gen 2(紅色)、1組USB 3.2 Gen 2x2 Type C、HDMI、DP視訊埠、5組3.5mm音源孔、SPDI/F光纖埠、2.5G網路孔、BIOS重設鈕以及Wi-Fi 6E的天線安裝槽。
主機板背面一覽。效能實測
本次主機板的效能實測，小編使用Intel的Core i7-11700K處理器搭配RTX 3080顯示卡，完整的詳細平台規格如下：測試平台規格：
處理器：Intel Core i7-11700K
記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：MSI RTX 3080 SUPRIM X
電源：ENERMAX Platimax 1350W
Intel Core i7-11700K處理器核心採8C/16T配置。
處理器的基礎跑分在CINEBENCH R23上單核與多核成績為1,555/14,087分；CPU-Z的單核與多核成績約為666/6,337分左右。
3DMARK中的針對DX12的Time Spy和光追的Port Royal在跑分成績表現方面如上圖。
3DMARK針對DX11的Fire Strike的成績如圖所示。遊戲測試方面，所有遊戲一律開啟最高畫質，關閉垂直同步、材質解析度縮放、減少延遲等干擾數據的測試的選項，同時如果遊戲支援光追和DLSS內容，則將其調為畫質優先模式。
《刺客教條：維京紀元》在1080P、1440P、2160P的FPS值表現89、76、54，基本上稍微微調一下畫值，想體驗流暢4K影像不是問題。
《戰爭機器5》在2160P解析度下的FPS達到58.5，基本流暢遊玩不是問題，不過考量到這是一款對戰類遊戲，1440P解析度會一個在畫面和順暢度上比較平衡的選擇。
《光明記憶：無限》是一款相當吃重光追性能的遊戲，在最高畫質設定下能夠應付1080P和1440P畫質，但2160P就顯得勉強了。
《看門狗：自由軍團》在1080P和1440P的表現差異不大，2160P則建議將DLSS改為效能模式以獲取更好的順暢度表現。免砸大錢的高規格禮遇
使用Intel Z系列晶片組的主機板向來是許多玩家在組機時的夢想，畢竟它象徵的是最完整規格的禮遇，但是動輒破萬的價格卻也讓人望之卻步，而微星推出的MPG Z590 Gaming Edge WiFi卻高規不貴，只要萬元內的價格就能入手，撇開低調的外型獨具屬於個人美感設計，加上主機板在用料上都相當扎實，同時PCIe 4.0、Wi-Fi 6E、USB 3.2 Gen 2x2規格等最新規格一樣不少，讓玩家用更少的負擔搭建出規格更理想的主機。★快來追蹤/加入我們!!!
