助遊戲的傳奇一「臂」之力,ASRock Z590 Steel Legend WiFi 6E主機板開箱
文.圖/Hank 2021-06-01 15:01:22
一款好的主機板要有扎實的用料、豐富的擴充性之外,在新一代顯示卡越做越巨大的今日,「支撐性」也意外的成為了一項檢視的標準,多數主機板大多會使用強化鎧甲的方式補強,但當面對相事RTX 3080、3090這種可以上看兩公斤的巨無霸時,還是顯得有些勢單力薄,為此華擎(ASRock)在自家新上市的Z590 Steel Legend WiFi 6E便融入了「支撐架」的概念,為顯示卡的提供更穩固的支撐。
在用料上,MOSFET散熱片下覆蓋的是14相供電模組,輔以8+8 Pin的CPU供電插槽以滿足11代處理器這頭功耗怪獸的需求,同時內層的PCB板還有夾入2Oz的銅,以幫助整體的主機板散熱,確保主機板在高負載下也能穩定運作。
主機板右側的4組記憶體插槽能夠支援單條最大32GB的DDR4記憶體,一旁各有1組RGB與ARGB插槽,24Pin主機板電源的右側則備有USB 3.2 Gen 2x2和USB 3.2 Gen 1的前面板I/O孔位。'
而在主機板的下半部方面,Z590 Steel Legend可以說是相當熱鬧,主機板提供了的3組M.2插槽中,最上方的一組官方稱作Hyper M.2,能夠能夠支援PCIe 4.0通道,讓使用第11代處理器的玩家能夠享受最高7000 MB/s的通道頻寬。此外,最下方的M.2插槽則能夠支援比一般2280尺寸還長的22110尺寸的M.2 SSD,這在這次各廠的500晶片組的主機板上,算是相當少見的設計。
同樣相對少見還有在PCIeX1槽位安排上,不同於其他廠不是全部去除、就是僅保留一個,Z590 Steel Legend提供了3組PCIe x1插槽,同時一旁還能見到支援Wi-Fi 6E的Intel AX210NGW無線網卡與5 Pin Thunderbolt 4連接埠,讓玩家可以視需求,額外購買Thunderbolt 4擴充卡實現最高40 Gbps的數據傳輸速度,整體來說,主機板在內部的擴充支援性可以說是相當充足。
接著讓我們把目光移到主機板的最右側,乍看之下可能和一般的主機板沒有什麼不同,但是華擎在主機板的配件中附贈了「顯示卡托架」,它的安裝方式非常簡單,只要對齊主機板最右側的機殼螺絲孔位,鎖上螺絲即可,此外應不同顯卡的尺寸,托架本身還有提供滑軌,確保托架能夠真正發揮支撐的作用。
然而在主機板後端I/O的擴充性方面就比較可惜一點了,USB的總數量僅有6組(一組USB 3.2 Gen 2 Type A、二組USB 3.2 Gen 1 TypeA、二組USB 2.0 Type A、一組USB 3.2 Gen 2 Type C),在連接鍵鼠之後,還像小編一樣會接麥克風、繪圖板、備份裝置等設備的話,可能外接一個HUB會比較保險。

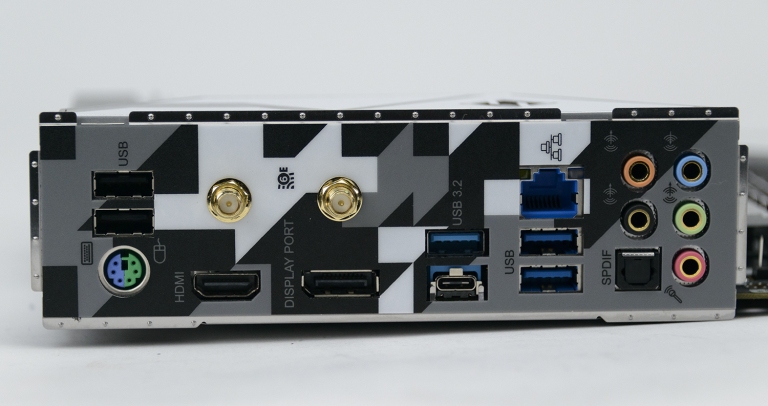

後端I/O提供了2組USB 2.0(黑色)、2組USB 3.2 Gen 2 Type A(淺藍色)、2組USB 3.2 Gen 1 Type A(深藍)、1組USB 3.2 Gen 2 Type C、PS/2鍵鼠接口、HDMI、DisplayPort、2.5G網路孔、5組3.5mm音源孔、S/PDIF光纖輸出埠。
記憶體:T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD:Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡:MSI RTX 3080 SUPRIM X
電源:ENERMAX Platimax 1350W
遊戲實測方面所有遊戲皆設定在最高畫質,並且關閉垂直同步、動態解析度、減少延遲等會影響FPS的選項,光追和DLSS則調整至畫質模式。
★快來追蹤/加入我們!!!
YouTube頻道:PCDIY! online
FB玩家社團:PCDIY!玩家FB社團
Instagram頻道:pcdiytw
Telegram頻道:PCDIY
Z590 Steel Legend WiFi 6E主機板開箱
華擎新的Z590 Steel Legend主機板在外觀上繼承該系列的風格傳統,使用大量銀白色的金屬裝飾呈現出鋼鐵的質感,並且在I/O遮罩、南橋散熱片與主機板右側舖上一整排的RGB燈,並支援POLYCHROME RGB認證的周邊燈效設備,開機之後整體的視覺極為華麗。在用料上,MOSFET散熱片下覆蓋的是14相供電模組,輔以8+8 Pin的CPU供電插槽以滿足11代處理器這頭功耗怪獸的需求,同時內層的PCB板還有夾入2Oz的銅,以幫助整體的主機板散熱,確保主機板在高負載下也能穩定運作。
主機板右側的4組記憶體插槽能夠支援單條最大32GB的DDR4記憶體,一旁各有1組RGB與ARGB插槽,24Pin主機板電源的右側則備有USB 3.2 Gen 2x2和USB 3.2 Gen 1的前面板I/O孔位。'而在主機板的下半部方面,Z590 Steel Legend可以說是相當熱鬧,主機板提供了的3組M.2插槽中,最上方的一組官方稱作Hyper M.2,能夠能夠支援PCIe 4.0通道,讓使用第11代處理器的玩家能夠享受最高7000 MB/s的通道頻寬。此外,最下方的M.2插槽則能夠支援比一般2280尺寸還長的22110尺寸的M.2 SSD,這在這次各廠的500晶片組的主機板上,算是相當少見的設計。
同樣相對少見還有在PCIeX1槽位安排上,不同於其他廠不是全部去除、就是僅保留一個,Z590 Steel Legend提供了3組PCIe x1插槽,同時一旁還能見到支援Wi-Fi 6E的Intel AX210NGW無線網卡與5 Pin Thunderbolt 4連接埠,讓玩家可以視需求,額外購買Thunderbolt 4擴充卡實現最高40 Gbps的數據傳輸速度,整體來說,主機板在內部的擴充支援性可以說是相當充足。
接著讓我們把目光移到主機板的最右側,乍看之下可能和一般的主機板沒有什麼不同,但是華擎在主機板的配件中附贈了「顯示卡托架」,它的安裝方式非常簡單,只要對齊主機板最右側的機殼螺絲孔位,鎖上螺絲即可,此外應不同顯卡的尺寸,托架本身還有提供滑軌,確保托架能夠真正發揮支撐的作用。
然而在主機板後端I/O的擴充性方面就比較可惜一點了,USB的總數量僅有6組(一組USB 3.2 Gen 2 Type A、二組USB 3.2 Gen 1 TypeA、二組USB 2.0 Type A、一組USB 3.2 Gen 2 Type C),在連接鍵鼠之後,還像小編一樣會接麥克風、繪圖板、備份裝置等設備的話,可能外接一個HUB會比較保險。
後端I/O提供了2組USB 2.0(黑色)、2組USB 3.2 Gen 2 Type A(淺藍色)、2組USB 3.2 Gen 1 Type A(深藍)、1組USB 3.2 Gen 2 Type C、PS/2鍵鼠接口、HDMI、DisplayPort、2.5G網路孔、5組3.5mm音源孔、S/PDIF光纖輸出埠。效能實測
本次效能實測使用Intel Core i7-11700K處理器搭配RTX 3080顯示卡,完整的平台詳細規格如下:測試平台規格
處理器:Intel Core i7-11700K記憶體:T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD:Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡:MSI RTX 3080 SUPRIM X
電源:ENERMAX Platimax 1350W
遊戲實測方面所有遊戲皆設定在最高畫質,並且關閉垂直同步、動態解析度、減少延遲等會影響FPS的選項,光追和DLSS則調整至畫質模式。
豐富與貼心的接合
華擎的 Z590 Steel Legend WiFi 6E在功能的支援上不僅提供了時下最熱門的Wi-Fi 6E和PCIe 4.0功能的支援外,還配備了Thunderbolt 4的擴充槽位讓其在未來有著更豐富的拓展可能性,同時獨家的顯示卡支架還能幫助防止顯示卡過重而彎曲的風險,讓玩家不必額外購買占空間的獨立支架或使用「高科技竹筷」,達到空間與美觀兩兼顧的效果。★快來追蹤/加入我們!!!
