魚雷來襲，14+2+1供電設計、Lightning Gen4加持，MSI MAG Z590 TORPEDO主機板簡單開箱
文．圖／HAMA 2021-02-26 12:02:40
PCIe 4.0的好，相信AMD平台的玩家們都知道，不僅讓SSD讀取性能提升了一個層次，甚至在獨立顯示卡上效能也會有不錯的進步；而隨著Intel第11代桌上型處理器Rocket Lake-S即將登場，各家大廠的500系列晶片組主機板已經提早現身來準備來迎接這顆新一代處理器，而這次500系列晶片組最大的進化，莫過於Intel總算支援PCIe 4.0，讓Intel平台的玩家們不必再癡癡望著對手流口水了。
身為三大廠之一的MSI，當然也推出了眾多500晶片組系列主機板供玩家們選擇，這回小編也跟上這波熱潮，馬上就入手了一張較親民的MSI MAG Z590 TORPEDO，不過因為Rocket Lake-S還未正式升空，雖說可以用10代處理器，但無法測到PCIe4.0效能也沒意思，所以這次就先簡單帶大家看看外觀，那麼話不多說趕緊跟著小編來瞧瞧全新的MSI MAG Z590 TORPEDO吧！
MSI MAG Z590 TORPEDO外盒包裝，採用類似裝甲的底圖，中間印上了魚雷圖案。
外盒包裝背部介紹了MAG Z590 TORPEDO特色規格。
接著就來直接看本尊吧！MSI MAG Z590 TORPEDO如名稱所示採用的是最高規的Z590晶片組，尺寸為ATX大小(30.5x24.4cm)，造型上與高調的GODLIKE、GAMING等系列不同，身為魚雷在塗裝上就得顯得低調些，採用了黑底的主機板搭配太平洋藍塗裝的金屬散熱鰭片，彷彿穿梭於深海之中，也增添了另一種質感。
MSI MAG Z590 TORPEDO正面一覽，黑藍配色的設計，相比老大哥GODLIKE、GAMING系列顯得低調許多。
主機板背面一覽，MSI MAG Z590 TORPEDO採用了內含2oz厚度銅的6層PCB設計，增加導電率，可提高散熱並穩定效能。
MSI MAG Z590 TORPEDO CPU位置，上方標示LGA 12XX腳位字樣以及相關注意事項。
這次Z590晶片組依然採用了LGA 1200腳位，不管是Intel第11代還是第10代處理器皆可支援。
CPU電源連接埠採用8+4pin。
14+2+1相供電設計，讓CPU盡情發揮最大效能。
雖說MSI MAG Z590 TORPEDO是較親民入門的系列，不過在散熱上可是一點都不馬虎，MSI MAG Z590 TORPEDO加大了PWM散熱片尺寸並搭載7W/mk導熱墊提供最佳的散熱效率，確保CPU全速運行。
MSI MAG Z590 TORPEDO上方PWM散熱鰭片，採用太平洋藍塗裝，並印著MAG字樣。
位於側方PWM散熱鰭片光從正面看就感受到它龐大的體積，同樣採用太平洋藍塗裝，印著MSI LOGO。
從側面來看，如厚實魚雷裝甲的散熱鰭片，就是要提供最佳的散熱效能。
MSI MAG Z590 TORPEDO提供了4組記憶體DIMM插槽，可支援DDR4-3200，超頻最高可達到DDR4-5333，最大擴充容量更是可達128GB，並完全隔離了DDR4配置線路，讓訊號傳輸更乾淨不干擾效能。
MSI MAG Z590 TORPEDO提供了4組記憶體DIMM插槽，採用藍灰交錯塗裝設計。
MSI MAG Z590 TORPEDO在第一、第二M.2槽與南橋晶片上皆採用了太平藍塗裝的散熱護蓋。
細看支援PCIe 4.0的第一槽PCIe、M.2，可以看到第一槽的PCIe插槽特別搭載了鋼鐵裝甲，可避免顯卡彎曲以及抗EMI干擾。
M.2插槽上的Shield Frozr散熱護蓋為金屬材質，第一槽特別標明為LIGHTNING GEN4 M.2，海軍風格的字體設計呼應魚雷名稱。
散熱蓋背面為厚實的散熱墊，讓M.2 SSD在高速運作時也不會因為過熱而犧牲效能。
音效方面MSI MAG Z590 TORPEDO採用ALC4080晶片搭配高音質音效電容，提供出色的音質水準並內建耳機功率擴大晶片，可支援高達600歐姆的高阻抗耳機。
位於一旁南橋晶片上散熱護蓋印著TORPEDO字樣。
MSI MAG Z590 TORPEDO南橋晶片。
身為電競產品必備的RGB燈效，MSI MAG Z590 TORPEDO當然也有搭載，就位於南橋晶片下半部，在發光時雖沒有老大哥們如此高調，但也別有一番風格。
MSI MAG Z590 TORPEDO RGB燈效位於南橋晶片下半部。
若覺得RGB燈效不夠高調，也可以透過主機板上的JRGB插槽來擴充RGB燈條；另外在散熱方面MSI MAG Z590 TORPEDO總共提供了1組4pin CPU風扇接頭、6組4pin系統風扇接頭，另外也提供1組支援幫浦風扇的水冷專用接頭，滿足玩家們散熱上的需求。
由左至右為風扇接頭4pin、水冷專用接頭4pin以及JRGB介面的MYSTIC LIGHT擴充接頭。
由左至右的是提供給機殼前置面板的USB Type-C與USB 3.0插槽，右邊的即為主機板24Pin供電插槽。
MSI MAG Z590 TORPEDO提供了6組SATA 6Gb/s插槽，4組位於主機板右側方。
另外兩組SATA插槽位於主機板右下方位置。

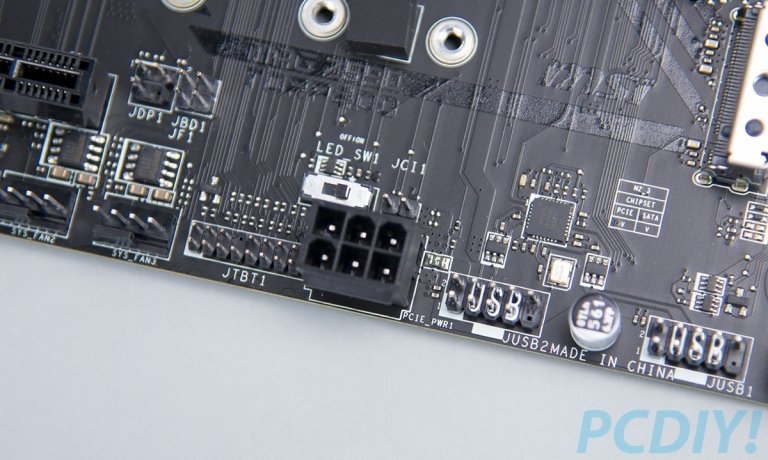

MSI MAG Z590 TORPEDO下方提供了一組額外的6pin PCIe電源插槽來增加24pin以及顯示卡所需要的電源。
由左至右為音效介面插槽、MYSTIC LIGHT 擴充插槽以及風扇插槽。
最後來看看後方I/O部分，可以看到I/O上蓋官方已經幫玩家們預先裝上，MSI MAG Z590 TORPEDO提供1組DisplayPort、HDMI、兩組USB 2.0、4組USB 3.2 Gen 1 5Gbps Type-A、1組USB 3.2 Gen 2 10Gbps Type-A、USB 3.2 Gen 2x2 20Gbps Type-C、1組Gigabit LAN Port以及2.5G LAN Port，音效方面除了傳統的類比輸出也保留S/PDIF光纖輸出。
MSI MAG Z590 TORPEDO後方I/O一覽，輸出介面相當豐富，音效類比輸出接口依然採用MSI常用的黑紅配色，增添電競風格。
記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：MSI RTX 3080 SUPRIM X
電源：ENERMAX Platimax 1350W
Core i9-11900K的核心配置從上一代的10C/20T降為8C/16T。

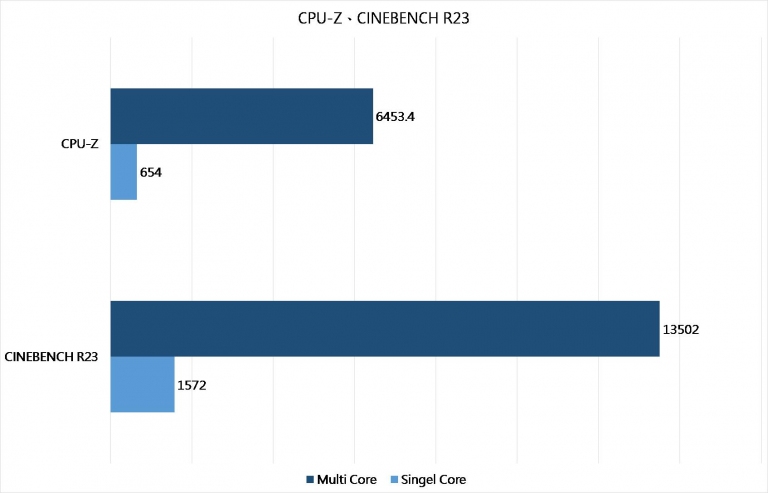

雖說11代的核心數量減少，但相應的就是每個核心能夠擁有更多電晶體使單核心的的威力往上加強，像是CPU-Z的跑分成績中，單核可以隨便突破650分以上。
3DMARK中Time Spy針對的是DX12的畫面內容、Fire Strike是針對DX11、Port Royal則是光追的部分，其成績表現如上。
遊戲實戰上，所有遊戲一律設定在最高畫質，並關閉垂直同步、動態解析度縮放、減少延遲等干擾FPS數值的內容，倘若遊戲支援光追和DLSS功能，則將選項調為「畫質模式」
整體而言如果遊戲不支援光追內容，Core i9-11900K+RTX 3080的組合面對1080P和1440P可說是游刃有餘，甚至在2160P解析度下，也能擁有60 FPS左右的流暢表現，玩家不必為了想體驗3A大做的絕美視覺而犧牲流暢度。
《刺客教條：維京紀元》在2160P解析度下的表現達到59FPS，一般遊玩已足夠流暢。
《戰爭機器5》在2160P解析度時FPS可以突破60張。
光追遊戲上，在把所有畫質設定都設位最高下，主機的整體效能可以滿足1080P和1440P，而2160P則較為勉強一些，如果真的希望使用4K畫面的話，建議把DLSS改為效能模式以換取更好的流暢性。
《光明記憶：無限》對於光追性能的要求非常高，使得2160P的FPS值只能達到35。
《看門狗：自由軍團》在2160P時的FPS值來到50了，一般遊玩上的流暢度尚可，如果希望整體表現在更穩定一些，可以把DLSS改為效能模式。
官方網站：https://tw.msi.com/
連絡電話：0800-018880
★快來追蹤/加入我們!!!
YouTube頻道：PCDIY! online
FB玩家社團：PCDIY!玩家FB社團
Instagram頻道：pcdiytw
Telegram頻道：PCDIY
身為三大廠之一的MSI，當然也推出了眾多500晶片組系列主機板供玩家們選擇，這回小編也跟上這波熱潮，馬上就入手了一張較親民的MSI MAG Z590 TORPEDO，不過因為Rocket Lake-S還未正式升空，雖說可以用10代處理器，但無法測到PCIe4.0效能也沒意思，所以這次就先簡單帶大家看看外觀，那麼話不多說趕緊跟著小編來瞧瞧全新的MSI MAG Z590 TORPEDO吧！
低調沉穩太平洋藍塗裝
先從外盒包裝來看，可以看到MSI MAG Z590 TORPEDO外盒背景採用了類似魚雷裝甲的設計，搭配中間魚雷的LOGO，象徵「TORPEDO」。(隸屬MSI軍武系列之一)
MSI MAG Z590 TORPEDO外盒包裝，採用類似裝甲的底圖，中間印上了魚雷圖案。
外盒包裝背部介紹了MAG Z590 TORPEDO特色規格。接著就來直接看本尊吧！MSI MAG Z590 TORPEDO如名稱所示採用的是最高規的Z590晶片組，尺寸為ATX大小(30.5x24.4cm)，造型上與高調的GODLIKE、GAMING等系列不同，身為魚雷在塗裝上就得顯得低調些，採用了黑底的主機板搭配太平洋藍塗裝的金屬散熱鰭片，彷彿穿梭於深海之中，也增添了另一種質感。
MSI MAG Z590 TORPEDO正面一覽，黑藍配色的設計，相比老大哥GODLIKE、GAMING系列顯得低調許多。
主機板背面一覽，MSI MAG Z590 TORPEDO採用了內含2oz厚度銅的6層PCB設計，增加導電率，可提高散熱並穩定效能。14+2+1相供電設計，散熱裝甲也不馬虎
這次Z590晶片組與前代相同維持LGA 1200腳位，可支援Intel第11代與第10代處理器；供電方面採用了14+2+1相DUET RAIL電源系統，結合8+4pin電源連接埠與Core Boost技術，滿足高負載時所需的電量。
MSI MAG Z590 TORPEDO CPU位置，上方標示LGA 12XX腳位字樣以及相關注意事項。
這次Z590晶片組依然採用了LGA 1200腳位，不管是Intel第11代還是第10代處理器皆可支援。
CPU電源連接埠採用8+4pin。
14+2+1相供電設計，讓CPU盡情發揮最大效能。雖說MSI MAG Z590 TORPEDO是較親民入門的系列，不過在散熱上可是一點都不馬虎，MSI MAG Z590 TORPEDO加大了PWM散熱片尺寸並搭載7W/mk導熱墊提供最佳的散熱效率，確保CPU全速運行。
MSI MAG Z590 TORPEDO上方PWM散熱鰭片，採用太平洋藍塗裝，並印著MAG字樣。
位於側方PWM散熱鰭片光從正面看就感受到它龐大的體積，同樣採用太平洋藍塗裝，印著MSI LOGO。
從側面來看，如厚實魚雷裝甲的散熱鰭片，就是要提供最佳的散熱效能。MSI MAG Z590 TORPEDO提供了4組記憶體DIMM插槽，可支援DDR4-3200，超頻最高可達到DDR4-5333，最大擴充容量更是可達128GB，並完全隔離了DDR4配置線路，讓訊號傳輸更乾淨不干擾效能。
MSI MAG Z590 TORPEDO提供了4組記憶體DIMM插槽，採用藍灰交錯塗裝設計。不再是AMD獨佔，PCIe 4.0終於登場
MSI MAG Z590 TORPEDO提供了3組M.2插槽，PCIe則是提供了兩組PCIe x16插槽可支援2-Way AMD Crossfire以及兩組PCIe 3.0 x1插槽，本次Z590重點特色之一就是在第一槽PCIe與M.2上最高支援了PCIe 4.0x4，雖然上面提到Z590晶片組可支援Intel第11代與第10代處理器，不過只有在搭配第11代處理器才能提供PCIe 4.0的高速性能。
MSI MAG Z590 TORPEDO在第一、第二M.2槽與南橋晶片上皆採用了太平藍塗裝的散熱護蓋。
細看支援PCIe 4.0的第一槽PCIe、M.2，可以看到第一槽的PCIe插槽特別搭載了鋼鐵裝甲，可避免顯卡彎曲以及抗EMI干擾。
M.2插槽上的Shield Frozr散熱護蓋為金屬材質，第一槽特別標明為LIGHTNING GEN4 M.2，海軍風格的字體設計呼應魚雷名稱。
散熱蓋背面為厚實的散熱墊，讓M.2 SSD在高速運作時也不會因為過熱而犧牲效能。
音效方面MSI MAG Z590 TORPEDO採用ALC4080晶片搭配高音質音效電容，提供出色的音質水準並內建耳機功率擴大晶片，可支援高達600歐姆的高阻抗耳機。
位於一旁南橋晶片上散熱護蓋印著TORPEDO字樣。
MSI MAG Z590 TORPEDO南橋晶片。身為電競產品必備的RGB燈效，MSI MAG Z590 TORPEDO當然也有搭載，就位於南橋晶片下半部，在發光時雖沒有老大哥們如此高調，但也別有一番風格。
MSI MAG Z590 TORPEDO RGB燈效位於南橋晶片下半部。若覺得RGB燈效不夠高調，也可以透過主機板上的JRGB插槽來擴充RGB燈條；另外在散熱方面MSI MAG Z590 TORPEDO總共提供了1組4pin CPU風扇接頭、6組4pin系統風扇接頭，另外也提供1組支援幫浦風扇的水冷專用接頭，滿足玩家們散熱上的需求。
由左至右為風扇接頭4pin、水冷專用接頭4pin以及JRGB介面的MYSTIC LIGHT擴充接頭。
由左至右的是提供給機殼前置面板的USB Type-C與USB 3.0插槽，右邊的即為主機板24Pin供電插槽。
MSI MAG Z590 TORPEDO提供了6組SATA 6Gb/s插槽，4組位於主機板右側方。
另外兩組SATA插槽位於主機板右下方位置。
MSI MAG Z590 TORPEDO下方提供了一組額外的6pin PCIe電源插槽來增加24pin以及顯示卡所需要的電源。
由左至右為音效介面插槽、MYSTIC LIGHT 擴充插槽以及風扇插槽。最後來看看後方I/O部分，可以看到I/O上蓋官方已經幫玩家們預先裝上，MSI MAG Z590 TORPEDO提供1組DisplayPort、HDMI、兩組USB 2.0、4組USB 3.2 Gen 1 5Gbps Type-A、1組USB 3.2 Gen 2 10Gbps Type-A、USB 3.2 Gen 2x2 20Gbps Type-C、1組Gigabit LAN Port以及2.5G LAN Port，音效方面除了傳統的類比輸出也保留S/PDIF光纖輸出。
MSI MAG Z590 TORPEDO後方I/O一覽，輸出介面相當豐富，音效類比輸出接口依然採用MSI常用的黑紅配色，增添電競風格。更新：效能實測
Intel第11代處理器解禁啦！小編也在此補上效能實測數據，既然是Z590等級的主機板，自然是要使用最高階的Core i9-11900K囉！用以搭配的顯示卡則是同樣來自微星的RTX 3080 SUPRIM X，完整平台的規格如下：測試平台規格
處理器：Intel Core i9-11900K記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：MSI RTX 3080 SUPRIM X
電源：ENERMAX Platimax 1350W
Core i9-11900K的核心配置從上一代的10C/20T降為8C/16T。
雖說11代的核心數量減少，但相應的就是每個核心能夠擁有更多電晶體使單核心的的威力往上加強，像是CPU-Z的跑分成績中，單核可以隨便突破650分以上。
3DMARK中Time Spy針對的是DX12的畫面內容、Fire Strike是針對DX11、Port Royal則是光追的部分，其成績表現如上。遊戲實戰上，所有遊戲一律設定在最高畫質，並關閉垂直同步、動態解析度縮放、減少延遲等干擾FPS數值的內容，倘若遊戲支援光追和DLSS功能，則將選項調為「畫質模式」
整體而言如果遊戲不支援光追內容，Core i9-11900K+RTX 3080的組合面對1080P和1440P可說是游刃有餘，甚至在2160P解析度下，也能擁有60 FPS左右的流暢表現，玩家不必為了想體驗3A大做的絕美視覺而犧牲流暢度。
《刺客教條：維京紀元》在2160P解析度下的表現達到59FPS，一般遊玩已足夠流暢。
《戰爭機器5》在2160P解析度時FPS可以突破60張。光追遊戲上，在把所有畫質設定都設位最高下，主機的整體效能可以滿足1080P和1440P，而2160P則較為勉強一些，如果真的希望使用4K畫面的話，建議把DLSS改為效能模式以換取更好的流暢性。
《光明記憶：無限》對於光追性能的要求非常高，使得2160P的FPS值只能達到35。
《看門狗：自由軍團》在2160P時的FPS值來到50了，一般遊玩上的流暢度尚可，如果希望整體表現在更穩定一些，可以把DLSS改為效能模式。小結
這次推出在500晶片組的全新TORPEDO系列，雖說定位在Z590中較親民的入門主機板，不過整體用料上卻還是相當不錯，尤其在散熱方面更是毫不馬虎，加上這次Z590終於支援了PCIe 4.0，相信整體效能方面勢必相當不錯，小編已經迫不及待等著Rocket Lake-S登場來好好測試一番了！
