ASUS Pro WS W480-ACE工作站主機板,支援10代U,賦予公司與領域專家們絕佳穩定的工作利器

文.圖/Johan 2020-10-02 10:30:00
工作站電腦(Workstation PC),主打的就是能高效能運作,提供24/7的運作需求,並具備遠端管理能力,在不需要超頻的前提下,提供穩定且高度擴充能力,賦予專業創作與工程人員(如專業美工、工程師、遊戲設計師、動畫特效師、醫療研究人員、特定領域的科學家等等)能完成各種複雜且負載重的運算,包括AI訓練、深度學習、3D CAD與渲染等專業應用,以滿足企業用戶與專業創作者的頂尖效能與多工負載等使用需求,以快速達到其工作所需目標!

ASUS Pro WS W480-ACE工作站主機板,搭配Intel第10 代處理器,提供穩定且絕佳的效能表現,幫助工作提早完成


Intel在規劃第10代Comet Lake家族的處理器平台時,在晶片組方面除了Z490、H470、B460、H410等一般商用與玩家用的平台之外,另有推出W480針對工作站市場的平台。適合用來安裝Core i9-10900K至Core i3-10100等桌機處理器,以及Xeon W-1290P至Xeon W-1250等工作站處理器。

有關於W480晶片組與其他晶片組的不同處,可以參考下表:
▼ Intel 400晶片組比較


華碩新一代W480主機板,打造工作站絕佳利器

在華碩規劃的主機板產品家族中,有WS字樣的即代表Workstation系列,屬於工作站主機板。最新的版本包含Pro WS X570-ACE (AMD系列),以及本篇要介紹的Pro WS W480-ACE (Intel系列)為主,集結了極佳效能、進階連線能力,搭配龐大的儲存裝置支援度,以及能支援自家ASUS Control Center Express遠端監控軟體等特點,讓工作站應用也能輕鬆加入IT資產管控列表中,輕輕鬆鬆日理萬「機」。

ASUS Pro WS W480-ACE工作站主機板外盒,採用藍色主色系,敘述上中規中矩

先看所附配件,包含說明書、光碟、ACCE序號、4條SATA纜線、I/O擋板、CPU 風扇固定器、1組DisplayPort線、M.2螺絲包、2 合 1橡膠墊


外觀採用黑白簡樸主題色,在CPU的散熱模組、M.2散熱片方面則採用凹凸波浪形設計,兩組PCIe x16插槽具備金屬強化設計,防止插拔時的損壞。在W480晶片組上方的散熱片則標有Pro Series的字樣,在音效晶片上也有Crystal Sound的字樣,提供絕佳的音質輸出。

內建LGA 1200插槽,可支援Core i9-10900K至Core i3-10100等多款PC處理器,以及Xeon W-1290P至Xeon W-1250等工作站處理器。4條記憶體插槽可以支援到128GB ECC DDR4 DRAM,此外主機板更提供12+2 Dr.MOS供電模組,提供超穩定、多工負載輕鬆應付,且具備偵測與修復記憶體單位元錯誤、大幅減少系統當機與數據毀損機率,完整擁有一台工作站的所有必備技能。

主機板正面,採用黑白主題色,簡單素雅

主機板底部,走線設計單純

CPU插槽旁配置12+2 Dr.MOS供電模組,其上的散熱模組採用波浪狀設計,採無風扇之被動散熱設計

提供2組PCIe 3.0 x16插槽(含金屬盔甲,支援x16或雙x8)與CPU直連;另提供1組PCIe 3.0 x16 (支援x4)、2組PCIe 3.0 x1插槽與W480晶片組直連

提供4組DIMM插槽,可支援一般DDR4 U-DIMM或ECC DIMM記憶體

在CPU旁的散熱片旁,標示ACE – Built for Pros,表示為專家所打造,並支援遠端管控功能

CPU旁的電源孔,只須插一組8-pin規格插座即可

支援6組SATA 6Gbps埠,輕鬆連接各儲存裝置


在I/O連線方面,提供了一組Intel I225-LM 2.5 Gb乙太網路,以及一組Realtek RTL8117 GbE 網管級乙太網路(下詳),並提供2組Thunderbolt 3埠(USB-C埠)、4組USB 3.2 Gen 2 (SS10)埠、2組USB 3.2 Gen 1 (SS5)埠,提供各式高速周邊傳輸需求。另配置6合1音源孔、2組DisplayPort與1組HDMI埠,以提供視訊與音訊的輸出需求。

I/O處提供Intel 2.5 Gb網路、Realtek RTL8117 GbE商用網路晶片、2組Thunderbolt 3埠(USB-C埠)、4組USB 3.2 Gen 2埠(淺藍色)、2組USB 3.2 Gen 1埠(藍色)、6合1音源孔、2組DisplayPort與1組HDMI埠

主機板另提供USB 3.2 Gen 1與USB 3.2 Gen 2的前置面板延伸插座

具備多個診斷LED,含網管功能啟用、BIOS升級、開機、顯示卡、記憶體、CPU等燈號,若開機過程有問題,即可輕鬆發現是哪個環節出問題

支援兩組M.2插槽,且皆支援PCIe 3.0 x4模式,SATA協定或NVMe協定的SSD都支援

就是這個RTL8117! 為一款商用網管晶片兼1GbE網路晶片,搭配ACCE使用

配備Nuvoton的NCT6798D環控晶片

音效CODEC晶片採用Realtek ALC S1220A,提供Crystal Sound 音效

Intel S0123L67 (I225V)為一款2.5GbE乙太網路晶片,提供比一般 1GbE網路快2.5倍的網路傳輸速度(需搭配對應的路由器或交換器)

右:Intel T803A900 (JHL7540) Thunderbolt 3控制晶片;中:Cypress CYPD5225-96BZX1 USB-C控制晶片;左:Asmedia ASM1442K HDMI視訊控制晶片、TI HD3SS214 視訊切換器,

華碩專屬TPU TurboV處理器,提供智慧CPU效能調升與超頻應用


配備商用網路晶片,遠端管控如臨現場,輕鬆日理萬「機 」

說到RTL8117商用網路晶片,算是類似BMC(Baseboard Management Controller,基板管理控制器)的功能,支援IPMI (Intelligent Platform Management Interface,智慧型平台管理介面),除了本身可以當成一般的GbE乙太網路使用之外,更能搭配ASUS Control Center Express (ACCE)管理軟體來使用 (ACCE為ASUS Control Center的基礎版本),擁有強大的遠端管理功能,可以透過主控電腦來檢視遠端電腦的軟硬體資訊、感測器內容,遠端桌面控制,設定BIOS內容等等,當然也可以遠端開關機,當機也能強制重開機或關機,還可以升級BIOS、清除CMOS、限制使用RegEdit修改註冊內容,或限制USB埠的存取權限,當然亦可遠端安裝與卸除應用軟體,進行工作排程等等,就如人親自到電腦端一樣。

雖還不支援遠端安裝作業系統,且Windows下必須安裝Agent軟體才行,但基本上都可以滿足企業管控的需求,讓IT管理者能夠一手掌控全部電腦的使用狀態。

BIOS設定畫面,此為EZ Mode

BIOS設定畫面,此為Advanced Mode

在BIOS設定畫面中,有個RTL8117設定,可開啟網管功能,以提供IT人員在遠端的管控需求


使用時,先找一台主控電腦,安裝好ACCE,並將主機板裡面隨贈的ACCE軟體序號輸入授權管理頁面之後,即可開始進行部署。

將遠端被控的電腦的Realtek RTL8117另連上網路線,即可開啟其遠端管控功能,記得再好安裝Windows版本的Agent程式,並輸入ACCE所在電腦網址即可。接著就可以透過ACCE主控電腦來管理這些遠端電腦了。

若需要更完整的管理功能(如Linux電腦或非ASUS電腦),則需要取得ACC完整版本(該軟體是以CentOS建構的虛擬應用容器,可部署於VMware虛擬機內),同時取得對應授權,即可使用更全面的功能。

主控電腦可以安裝ASUS Control Center (ACC)完整版本的遠端管控軟體,該軟體為虛擬應用機,可支援Windows與Linux客端電腦。只是這個版本需要另外下載,並購買授權才能使用

此主機板內隨贈ASUS Control Center Express (ACCE)簡易版,並有軟體序號,可安裝於一般Windows主控電腦,來管控遠端電腦,該介面提供一目了然的監控畫面

在客端電腦上部署好Windows版本的Agent程式之後,即可在主控電腦端的ACCE,對該電腦進行各種硬體級的管控

ACCE亦可遠端檢視客端電腦的硬體資訊,輕鬆管好公司資產

ACCE可以透過遠端來重開機、開關機,或強制關機等。亦可清除CMOS,設定密碼等

當然最重要的,就是ACCE也支援遠端桌面功能,讓你能透過主控電腦來控制遠端電腦的操作

要設定BIOS內容,ACCE也可以在遠端就設定好了,不用跑到遠端電腦來設定

透過ACCE來檢視遠端的裝置管理員,看哪個驅動程式沒裝好


效能測試

介紹了硬體產品外觀、功能,以及強大的網管軟體應用之後,接下來,就讓我們看看ASUS Pro WS W480-ACE主機板的效能表現吧!以下是PCDIY!本次的測試平台。

● 處理器:Intel Core i9-10900KF (10C20T,3.7~5.3GHz)
● 記憶體:Team Group DDR4-3600 16GBx4 (2933MHz,CL16,1.20V)
● SSD:Team CARDEA Zero Z440 MP34 1TB (PCIe 4.0 x4 @ PCIe 3.0 x4)
● 繪圖卡:NVIDIA GeForce RTX 2080 SUPER 8GB GDDR6
● 電源供應器:MISTEL Vision MX850 (80 PLUS白金)
● 作業系統:Windows 10 Pro 64-bit v1909
● 驅動程式:NVIDIA Studio Driver 456.38

以CPU-Z檢視CPU、主機板、記憶體等資訊。採用Core i9-10900KF、搭配ASUS Pro WS W480-ACE主機板、以及DDR4-2933記憶體32GB

CPU-Z簡單測試Core i9-10900KF處理器,單與多核心的分數為617.5、7414.9。效能表現不俗!在CineBench R20測試處理器著色效能,多核心和單核心分數為4489 cb與491 cb。效能優異!

在安裝32GB DDR4-3200之下,以AIDA64測試快取與記憶體效能,測得讀寫與複製速度破42000MB/s;另在GPGPU測試中,GPU與CPU的表現皆非常亮眼,GPU的單精度效能達12147 GLOPS,CPU倍精度達765.9 GFLOPS

以CrystalDiskMark檢測SSD效能,循序讀寫獲得約3000 / 1000MB/s的分數,若搭配PCIe 4.0 x4主機板,則可再發揮更高速度

以這樣的配備,透過PCMark10來測試系統在一般辦公應用時的整體表現,測得結果高達7730分!實屬不錯!

先簡單測試DirectX繪圖相關效能,透過3DMark來測試Fire Strike、Fire Strike Extreme、Fire Strike Ultra、Port Royal、Time Spy、Time Spy Extreme等場景,分別獲得23323、13100、6874、6969、11887、5444。算是非常不錯的表現


專業繪圖領域相關測試

接下來,我們透過一系列專業繪圖領域相關測試,來評測這塊工作站主機板的效能。以下的測試軟體,包括V-Ray、Octane、Luxmark、Blender、SPECviewperf等,以測試Core i9-10900KF搭配GeForce RTX 2080 SUPER在專業繪圖領域的效能呈現。此外,像是創作應用相關的Puget Bench for Photoshop與Premiere,我們也測試一下,以了解這樣的工作站拿來進行各式創作的效能表現。當然工作站相關軟體如SPECviewperf、SPECworkstation也放入測試項目。

以Blender Benchmark 2.90來測試GPU在CUDA模式和OptiX模式(開啟RTX core)之下的比較。可看見在6項測試數據中,右邊OptiX所需時間,大約是左邊CUDA所需時間的一半甚至三分之一 (例如bmw27場景,用CUDA需55秒,而用OptiX只要25秒就搞定)。由此可看出RTX core硬體光追在ren圖時的效能提升幅度!

接下來執行LuxMark v4,其主要是用處理物體光跡等Ren圖,一張圖通常都要Render很久。左邊是純粹以GPU來ren圖,分數為2901分,而右測則是CPU+GPU的模式,獲得2924分。由此可見CPU + GPU (OpenCL)下會有稍微更好一點的分數呈現。

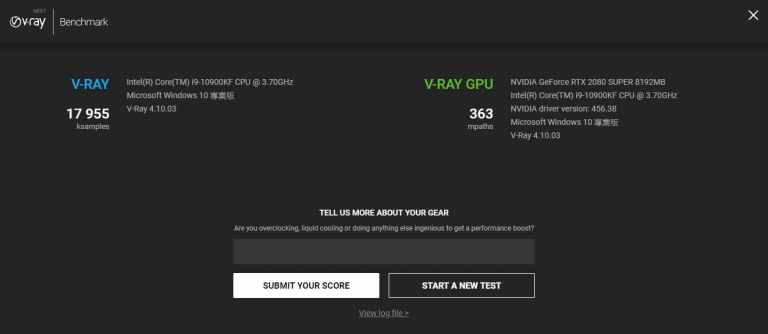

接著來看V-Ray Benchmark1.0.8的測試結果,可發現以CPU來進行ren圖,可得17955K Samples,若使用GPU則可獲得363M Paths

至於octanebench的測試數據,可以發現綜合細部12個測試項目下,獲得了234.40分 (GTX 980為100分),可見GeForce RTX 2080 SUPER的效能快很多!

另以Adobe Premiere Pro和Photopshop進行Puget Systems Bench測試,左邊獲得了818分(對比平台為Core i9-9900K+Titan RTX+64GB記憶體+1TB SSD為1000分),能獲得這樣的成績實屬不錯。至於右邊的成績則獲得了1049分 (對比平台為Core i9-9900K+RTX2080+64GB記憶體+1TB SSD為1000分),突破對比平台的分數,可說是非常棒的表現。

再來看SPECviewperf13專業工程繪圖應用下的測試成績,由此可看出GeForce RTX 2080 SUPER顯示卡在OpenGL應用程式的效能威力,在絕大多數的應用程式都擁有至少147 FPS甚至突破 350 FPS的超高水準,讓專業繪圖品質又好、速度又快!

最後來看SPECworkstation 3的整體表現,在GPU運算方面高達4.8分以上,媒體與娛樂相關也有3.33分,表現驚人! 至於其他領域,則有約2.4分以上,可知此工作站在專業繪圖領域,皆有不錯的效能表現,讓專業人士能快速將工作完成


建構專業高階工作站必備選擇

整體而言,華碩這款Pro WS W480-ACE工作站主機板,支援Intel第10代處理器,並可以雙顯示卡運作,提供強大CPU與GPU運算能力,再搭配2.5GbE的網路頻寬,同時支援高達128GB ECC記憶體容量,能賦予專業人士進行各種專業繪圖等應用。此外,搭配商用級網管晶片,讓IT網管能夠輕鬆掌握該工作站的運作狀態,並可遠端操控,輕鬆管理公司所有電腦。

總之,想要建構一台穩定、快速、擴充能力強、可遠端管理的工作站電腦,那麼這片ASUS Pro WS W480-ACE工作站主機板,將是您不錯的選擇之一,有興趣的玩家可以入手試試。

華碩Pro WS W480-ACE工作站主機板,提供絕佳的擴充能力、提供穩定、高效,可輕鬆管理等特色,讓工作站的組裝更輕鬆省事
