超前部署第4代Ryzen,支援高達DDR4 5200,ASRock B550 Taichi開箱試用

文.圖/Johan 2020-07-24 17:05:50
隨著AMD將X570的PCIe 4.0規格下放至新的中階主流B550晶片組,不少廠商也推出對應的主機板,來讓想要進入7nm PCIe 4.0真香潮的玩家們,有更彈性的選擇。以ASRock (華擎)來說,其主機板系列中,最高檔的系列即是Taichi (太極)系列。在X570時代,ASRock就推出過X570 Taichi,擁有絕佳的頂規配置,這次B550晶片組發表之際,ASRock也推出了B550 Taichi,同樣承襲太極系列一貫的頂級用料與規格配置,讓玩家們也能在B550這個較經濟實惠的主機板定位中,仍能體驗到尊貴的使用享受!

ASRock (華擎) B550 Taichi主機板,承襲一貫太極作風,給予玩家最尊榮的AMD平台新體驗


向上看齊,B550同樣有X570等級的最佳用料與規格配置

在華擎所規劃的主機板產品組合中,主要有Taichi系列(主打頂規)、新的PG Velocita系列(主打極速電競玩家)、Extreme (主打極致效能)、Steel Legend (主打中階市場,賦予如鋼鐵般的強悍)、Pro (主打進階效能)等系列。其中,Taichi系列當然是其產品系列中最高階的定位。這次B550 Taichi,則具有跟先前推出的X570 Taichi一樣的等級。在外型採用古銅色搭配黑色的主題造型,搭配這次採用了黃金色的3D立體齒輪造型,低調中仍醞釀出奢華的設計,讓玩家擁有耳目一新的感覺。

ASRock B550 Taichi主機板外盒包裝


ASRock B550 Taichi主機板外盒背面,有主機板配置說明、規格列表,與主打特色


ASRock的主機板外盒前面可以翻開,看到主機板實體,左內頁則有主機板的主要功能說明


開箱囉!先來看其配件,有說明書、快速安裝手冊、信仰貼紙/信用卡、光碟、束帶、螺絲、SATA排線、Wi-Fi天線座、專屬6角形螺絲起子(打開M.2金屬蓋專用)


華擎的B550 Taichi主機板,同樣採用全覆蓋金屬散熱片上,以斜切45度角來區分出類似太極的陰陽兩極,上面暗黑色、下面是古銅色,搭配黃金色3D立體齒輪設計,讓整張主機板呈現出如其「無限潛力的哲學」標語所述的太極概念,加深產品所要傳達的意境。

ASRock B550 Taichi本尊,可看到主要配色改成古銅色與黑色為主,在全覆蓋金屬散熱片上也以斜切45度角來區分出陰陽兩極的太極特色,黃金色3D立體齒輪也非常顯眼。


主機板底部同樣可以看到太極齒輪圖騰,與45度斜切金屬強化底板,具備髮絲紋設計,顯得格外高貴


主機板側角一瞥,採用ATX尺寸設計,搭配一體式I/O擋板,讓玩家更方便組裝


B550 Taichi採用AMD B550晶片組,支援AMD AM4 Socket的Ryzen 3000 (Matisse)、Ryzen 4000G (Renoir),以及未來的Ryzen 4000 (Vermeer)系列的處理器 (不相容代號Picasso的Ryzen 3000G系列),CPU採用16相Dr. MOS數位PWM供電設計,搭配60A高效電感、Nichicon 12k 黑色電容,採用亮黑PCB與高密度防潮纖維電路板,以提供優異且穩定的品質。搭配額外的8+8pin 12V電源接孔,提供更穩定的處理器電源供應需求。至於記憶體模組也採用2相數位供電設計,插槽更採15μ鍍金接針設計,更高超頻實力,可支援到高達DDR4 5200+ (OC)。

採用AM4規格CPU插座,採用16相Dr. MOS數位供電設計,其上與右側的散熱片採用古銅色設計,格外顯眼


供電模組散熱片旁邊可看到採用處理器額外的8+8pin 12V電源接孔,提供更穩定的處理器電源供應需求。而在I/O擋板上方可以看到斜切45度紋路的亮面上,可隱約看到太極系列的Logo (有RGB燈效),上面的B550 Taichi字樣,也展露出此系列的獨特設計


記憶體插槽共有4組,採用2相數位供電設計,可支援到高達DDR4 5200+ (OC)


彈性PCIe x16插槽設計,通吃單雙三顯示卡,M.2插槽亦可發揮全速

在全覆蓋金屬散熱片中間,共配置了3組PCIe x16插槽,皆有Steel Slot裝甲,可避免安插顯示卡或其他介面卡因為過重或施力不當,而造成PCIe插槽的損害,主機板上另配有2組PCIe 1x插槽,可供網路卡或慢速介面卡使用。至於在PCIe x16插槽的頻寬分配設計可說是非常具有彈性,當單卡插入最靠CPU的那個PCIe x16插槽時,可以PCIe 4.0 x16模式,以提供單顯示卡全速執行,而插雙顯示卡時,則可配置成PCIe 4.0 x8與PCIe 4.0 x8的模式,如此可確保玩家在執行支援多顯示卡的DX12或Vulkan遊戲時,能夠發揮最佳效能。至於三卡插滿時,則變成PCIe 4.0 x8、PCIe 4.0 x8,PCIe 3.0 x4的配置。這也是B550主機板的特性。

主機板採用全覆蓋金屬散熱片設計,3D造型黃金齒輪格外令人注目 (同樣具備RGB燈效)。搭配3組PCIe插槽皆有Steel Slot裝甲,可避免安裝施力不當時所造成的損壞。其PCIe頻寬配置由上至下依序是x16、x8、x4。另有2組PCIe 1x插槽。


主機板同樣提供獨立的開關機鈕與重啟鍵,旁邊還有Debug LED,以及一組Clear CMOS按鈕


在M.2插槽方面,共提供2組,且皆有散熱裝甲防護蓋,取下時,可使用隨附的6角形螺絲起子,來將M.2散熱蓋取下。值得注意的是,同樣靠CPU的插槽,可使用PCIe 4.0 x4模式。另一個則是PCIe 3.0 x4模式。兩個插槽都能支援到M.2 2280的SSD。另外在SATA 6Gbps的插槽方面,也提供了8組,讓玩家能輕鬆連接更多儲存裝置。

全覆蓋金屬散熱片上面可以看到不少6角形的螺絲,可透過隨附的6角形螺絲起子,將M.2散熱蓋取下


這是靠CPU的Hyper M.2 PCIe Gen.4 x4插槽,可支援到M.2 2280的SSD,在散熱片上可以看到Taichi XVII (第17代),以及代表其「無限潛力的哲學」標語,加深產品所要傳達的意境


這是靠B550晶片組的M.2 PCIe Gen. 3x4插槽,一樣可以支援M.2 2280的SSD,同樣擁有齒輪造型的散熱片


豐富的周邊I/O,各式IC用料皆講究,規格堆好堆滿

再看周邊連接方面,在其一體式I/O擋板的對外連接埠中,提供了Intel Wi-Fi 6 AX200 160MHz無線網路卡的對外天線連接孔,可連接隨附天線座來達到無線上網需求。再來有BIOS Flash Back鈕(免插CPU做BIOS升級)、Clear CMOS鈕、視訊輸出埠(含DisplayPort 1.4埠、HDMI 2.1埠,可搭配Ryzen 4000 APU使用)。至於在USB方面,則提供了4組USB 3.2 Gen.1埠(5Gbps)、2組USB 2.0埠(可接鍵鼠)、與USB 3.2 Gen 2 Type-A與Type-C埠各一(皆10Gbps),這些USB埠皆支援ESD靜電保護,防止損壞。在網路方面則內建1組2.5GbE的RJ45網路孔,連線更快。在音訊埠則提供6合1 HD鍍金音效孔,其採用Realtek ALC892音源編碼解碼器,提供7.1聲道的高傳真音效,並可支援Nahimic Audio技術。

I/O對外連接埠,從左至右依序是:Wi-Fi 6無線網路天線連接孔、BIOS Flash Back鈕、Clear CMOS鈕、DisplayPort 1.4埠、HDMI 2.1埠、4組USB 3.2 Gen.1埠、2.5GbE RJ45網路孔、2組USB 2.0埠、USB 3.2 Gen 2 Type-A與Type-C埠各一、6合1 HD鍍金音效孔


內建Intel Wi-Fi AX200 160MHz無線網路卡,可連接隨附天線座來達到無線上網需求


拆拆拆,將主機板所有的金屬散熱片、擋板、飾板全都拆下,即可看到主機板的更多細節


主機板正面的裸身照


AMD B550晶片


旁邊的ASMedia ASM1074 USB 3 Hub晶片


環控晶片 Nuvoton NCT6683D-T


ASMedia ASM1061晶片: PCIe 3.0 x1轉SATA 6Gbps的轉換晶片


ASMedia ASM1184e晶片:PCIe x1的通道交換器 (給2組PCIe x1插槽使用)


Intel SLNJX晶片:Intel I225-V乙太網路功能,最高達2.5GbE頻寬


音效電容與Realtek ALC1220音源編碼解碼器,提供7.1 聲道高傳真音效,並有Nahimic Audio技術

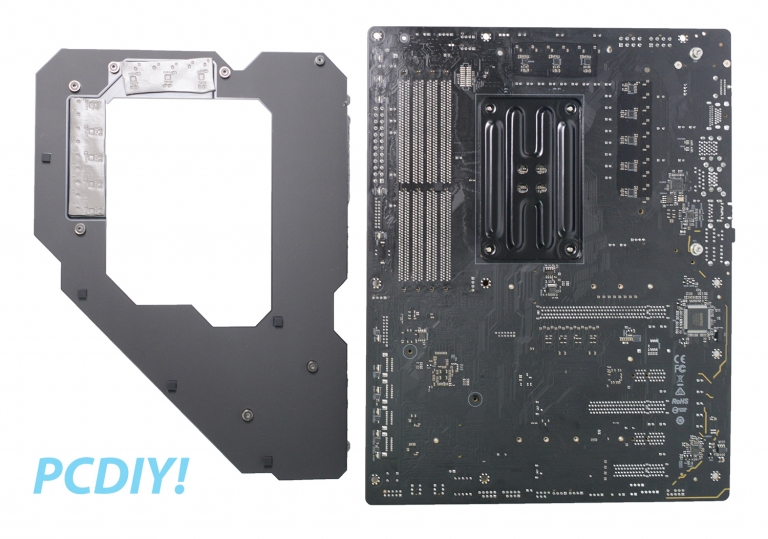

再將主機板底部的金屬強化鋼板拆下,即可看到更多細節

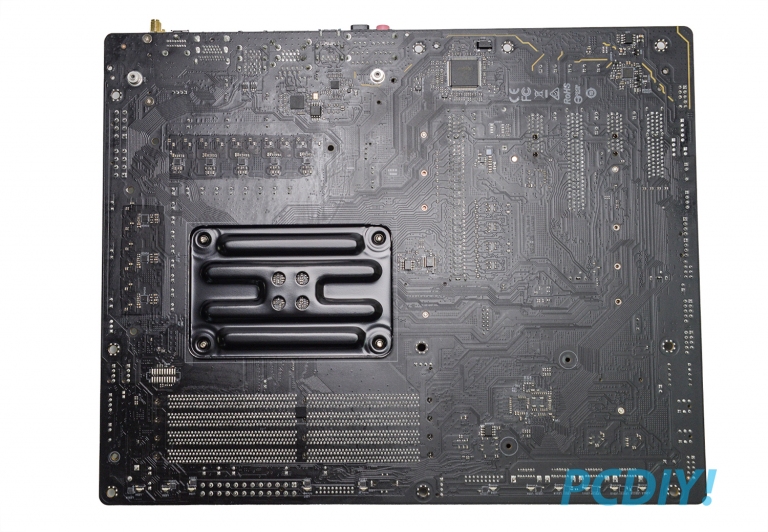

主機板底部的裸身照


豐富的周邊I/O,各式IC用料皆講究,規格堆好堆滿

在電競燈效方面,同樣可使用ASRock的Polychrome RGB同步程式,來調整主機板南橋B550晶片上方黃金3D齒輪與I/O盔甲上方的RGB燈效,並可搭配額外具備ARGB LED的電競周邊,來達到燈效同步,以展現玩家們的獨特的電競風格。

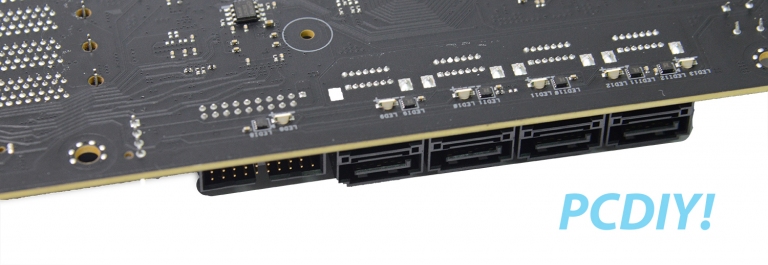

主機板底部下方皆有RGB LED。這裡可看到主機板另有提供共8組SATA 6Gbps埠以連接儲存裝置


開機看看其RGB燈效,可以看到在I/O擋板處的B550 Taichi字樣與太極Logo亮起


在B550晶片上方的3D黃金齒輪處,也有RGB燈效


主機板底部也有RGB燈效,可藉由裝在機殼後的燈光反射,讓整台電腦更有電競特色


裝上CPU、顯示卡、記憶體之後實際開機,來看看燈效的變化


透過ASRock Polychrome RGB工具,可以將各種RGB元件全部串起來,進行同步燈效控制


ASRock Polychrome RGB工具,可以選擇各種燈效,或讓使用者自行定義


BIOS畫面簡潔有力,賦予玩家輕鬆設定各式功能

在BIOS部份,ASRock的UEFI BIOS設定畫面,同樣有Taichi的Logo背景,畫面以暗色設計,方便初學者進入。以設定各電腦元件的功能,玩家可以透過載入XMP記憶體超頻設定值來輕鬆讓記憶體全速前進。其硬體狀態檢視器,可顯示各元件的溫度、轉速、電壓狀態。其中亦提供了Fan-Tastic風扇轉速細節設定,讓玩家依照不同的使用情境,來設定各元件在不同溫度時的風扇轉速,讓電腦效能完整釋放。

BIOS設定畫面,一樣有Taichi的Logo與風格。此為基本訊息欄。可支援多國語言


BIOS設定畫面,此為超頻選項設定區


BIOS設定畫面,此為各式進階設定設定區


BIOS設定畫面,此為各種工具區


BIOS設定畫面,此為硬體狀態檢視器,可顯示溫度、轉速、電壓狀態


BIOS設定畫面,此為安全性相關設定


BIOS設定畫面,此為開機裝置相關設定


BIOS設定畫面,此為設定完成儲存與否相關功能


BIOS設定畫面內,亦提供Fan-Tastic風扇轉速細節設定,可依照使用情境來設定各元件在不同溫度時的風扇轉速


效能測試

介紹了產品與軟體畫面之後,接下來,就讓我們看看ASRock B550 Taichi主機板的效能表現吧!以下是PCDIY!本次的測試平台。

主機板:ASRock B550 Taichi
處理器:AMD Ryzen 9 3900XT (12C24T)
顯示卡:AMD Radeon RX 5700 XT (8GB GDDR6)
記憶體:G.Skill Flare X 16GB (8GB×2) @ 3200MHz
SSD:Team CARDEA Zero Z440 MP34 1TB (PCIe 4)
電源供應器:MISTEL Vision MX850 (80 PLUS白金)
作業系統:Windows 10 Pro Build 1909 (x64)

CPU-Z資訊,使用最新Ryzen 9 3900XT,搭配B550 Taichi,以及DDR4-3200模式來運作


CPU-Z效能簡測,R9 3900XT (12C24T)效能幾乎快要追上自家TR 1950X (16C32T)了


CineBench R20的單核與多核測試分數達529 cb與7184 cb,超越i9-10900KF很多!


AIDA64快取與記憶體效能測試,在DDR4-3200的時脈下,讀、寫、複製都有接近50000 MB/s上下


以X265視訊轉檔來看,在Full HD可以轉81.156 FPS,至於4K也能達到21.322 FPS的表現


再來看CrystalDiskInfo,可以偵測到主機板支援PCIe 4.0 x4模式,且SSD也以PCIe 4.0 x4模式運作


以CrystalDiskMark測試SSD,可發現循序讀取達5000MB/s,寫入約4300MB/s,混合讀寫測試(讀70%、寫30%)也有4000MB/s的水準


以CPU-Z檢視顯示卡運作狀態,同樣可以發現到是PCIe x16 4.0的顯示卡,並以x16 4.0的全速模式運作


透過3DMark PCIe feature test,可以測試到Bandwidth為22.40GB/s,發揮出PCIe 4.0 x16模式的效能水準


3DMark的Time Spy與Time Spy Extreme分數為9534、4369分


針對系統整體效能表現的PCMark10測試成績,總分達6567。表現非常優異


同是測試系統整體表現的PassMark PerformanceTest 9.0,也獲得6461.8的高分


再來看看SPECviewperf 13的測試成績,基本上都有不錯的表現


至於工作站與高效能應用方面的SPECworkstation 3測試結果,也都有絕佳的表現


再來看看遊戲部份,以《刺客教條:奧德賽》遊戲,在Full HD、2K、4K解析度且最高畫質下,分別獲得73、60、36 FPS的成績,可得知RX 5700XT在2K以下都能順暢執行,4K則算進到可以玩的行列


至於《古墓奇兵:暗影》遊戲,在Full HD、2K、4K解析度且最高畫質下,分別獲得113、75、38 FPS的成績,同樣可知RX 5700XT在2K解析度以下都能順跑,並暢快玩樂。若要4K下執行,還算可以玩就是了!


最後來看《湯姆克蘭西:全境封鎖2》遊戲,在Full HD、2K、4K解析度且最高畫質下,分別獲得106、70、36 FPS的成績,因此一樣的結果,RX 5700XT適合在2K解析度下順跑,搭配B550的PCIe 4.0 x16加持,讓其4K也能擁有30張以上的畫格數


結論:中階晶片,高階體驗,3A平台的絕佳優質選擇

整體來說,華擎B550 Taichi主機板,採用搶眼的外型設計,搭配高階的用料水準,賦予AMD處理器平台穩定的運作環境,同時提供絕佳的超頻空間,以及酷炫的RGB LED燈效,讓買B550的玩家也能擁有等同X570主機板的水準。此外,在PCIe插槽的彈性設計,以及M.2插槽的配置,都可釋放出PCIe 4.0顯示卡與SSD的完整效能,讓電腦如虎添翼。不管是電競玩家或是創作者們,都能享有流暢的遊戲環境,或是絕佳的工作環境,讓玩家取得勝利,讓創作者創意發揮,並提早完成工作。

ASRock B550 Taichi主機板,有著與X570 Taichi同級的黃袍加身,提供玩家或創作者絕佳的3A電競與創作平台


總之,ASRock B550 Taichi主機板,是一款同時滿足工作與娛樂的高階主機板,不管是要創作,或是玩樂,都能一機兩用。可支援AMD現有7nm Ryzen 3000系列CPU、Ryzen 4000G系列APU,以及未來Ryzen 4000系列CPU,為未來超前部署,且華擎Taichi系列主機板都提供免費加碼升級到5年的保固,值得想要享受高規3A平台體驗的玩家們入手!

廠商資訊

廠商名稱:ASRock - 華擎科技股份有限公司
廠商電話:02-2896-5588
廠商網址:www.asrock.com
