不過,隨著近幾年電競市場逐漸走向比較低調的風格,加上使用ITX尺寸主機板來打造精緻小巧的電競主機在近期越來越受到DIY玩家的歡迎,為了回應這股熱潮,加上Intel第10代處理器剛上市沒多久,ROG在最新Z490主機板中,也推出針對ITX尺寸所量身打造的ROG Strix Z490-I Gaming電競級主機板。究竟小主機配電競會是個什麼樣體驗,就讓小編來親自為各位組裝示範吧!
主機板小歸小,堆料可一樣都沒少

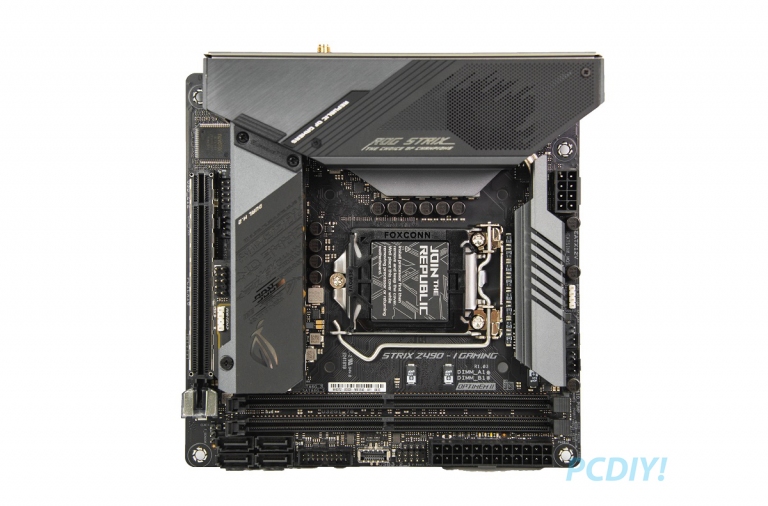

想要一台小尺寸高性能的電競主機,挑選適合的主機板很重要!小編這次選用華碩推出的ROG Strix Z490-I Gaming (下稱Z490i),如前述,就是一款ITX尺寸的主機板,因為尺寸較小的關係,視覺上相當的緊湊,但整體風格外觀上與同系列的「大」哥們一樣,充滿著ROG的科幻元素,相當帥氣!在細部的用料上,Z490i可沒有因為體積縮小而縮水,整張主機板由8層PCB板打造,並採用8+2相位供電配置,以及選用高於業界標準的合金電感、電容和Digi+電源調節模組,讓一樣零件在主機板上都能高性能負載下,依然可以長時間的穩定運作。
同時為了能夠在遊戲時發揮出最高的性能,不讓高溫扯了玩家們後腿,Z490i在散熱上可是下足了功夫,利用MOS散熱器與L形散熱管,快速轉移處理器和控制器(MOSFET)周圍熱量,再透過Delta的Superflo靜音風扇將熱量排出,玩家還能夠在BIOS設定中,依照自己的需求來調整風扇轉速。
此外在M.2插槽部分,為應對SSD在頻繁的資料存取時所產生的高熱,Z490i使用獨特的三層散熱器,大幅度提升氣流交換和熱量傳導效率,讓ITX主機板也能取得大面積的散熱空間。
全方位的擴充性
在記憶體擴充性上面,受限於ITX尺寸的關係,490i提供了2個DDR4 U-DIMM插槽,但在性能上可一點都不負Z490系列的威名,每個插槽可以支援32GB,總共64GB的記憶體,且支援時脈最高可達4800MHz (超頻模式),讓玩家們不需因為主機板小而無法發揮出記憶體的高容量和速度表現。硬碟的部份上,Z490i可以說是別出心裁,當其他ITX主機板可能配備1組M.2 SSD插槽在主機板背面,還沒有散熱設計,但Z490i卻非常重視這點,其M.2 SSD不僅設計在主機板正面,而且還透過子板的雙面設計,可以裝入2顆M.2 SSD,且兩個M.2皆為PCIe 3.0 x4傳輸標準,還配有散熱片!讓小機殼也能輕鬆擁有大容量主機,去盡情地安裝更多遊戲而不用刪除。
除記憶體和硬碟擴充性外,在I/O數量也備好備滿,Z490i的背面I/O提供了3個USB 3.2 Gen. 2 Type A、2個USB 3.2 Gen 1 Type A、2個USB 2.0 Type A和一個USB 3.2 Gen 2 Type C,總計8個USB孔。此外,網路的部分除了提供最高2.5G的RJ-45網路孔外,也能夠支援的Wi-Fi 6的無線網路,配上相對應的路由器之後,用Wi-Fi連線對戰也能和有線網路一樣不延遲。
Z490i在I/O的部分相當的齊全,除了保留HDMI與DisplayPort外,光是USB孔就有8個,其中Type C與用紅色標示的為USB 3.2 Gen 2,藍色的是USB 3.2 Gen 1,黑色則為USB 2.0,還有提供3個有LED燈光的3.5mm接孔,並內建Wi-Fi晶片,能夠支援最新的Wi-Fi 6通訊標準
最後打電動絕對不可缺少的視訊與音效的部分,考量到ITX主機「能文能武」的特性,所以可能不是所有購買的ITX主機板的玩家都會加裝獨立顯示卡,Z490i選擇保留了HDMI 2.0a和Displayport 1.4接孔,透過內顯來輸出視訊。
音效部分,提供了3個LED燈光3.5mm音源孔,並在音效處理上使用SupremeFX CODEC S1220A音訊解碼器,配上雙運算放大器與Nichicon日製電容,使其擁有高達113dB強勁的推力,不論玩家的音效裝置的阻抗是數十歐姆,還是百來歐姆,都能夠提供清晰潔淨的音質,享受絕佳視聽饗宴。
要組電競小主機,機殼挑選很重要
想要組裝一台能夠暢玩3A大作的ITX電競主機,機殼的挑選自然也不能馬虎,由於有不少組裝ITX主機的玩家,其目的只是單純為了簡單文書功能,因此許多機殼在設計上,並不會對高性能的硬體組件做出相對應設計,像是散熱的能力有限外,有的甚至顯示卡I/O的開孔都沒有,因此玩家在挑選的時候,要多加注意這些機殼都不是你的選項。以這次的組裝為例,小編挑選的是inWin (迎廣)所推出的A1 Plus機殼,在空間的設計上,有針對顯示卡提供相當充裕的安裝空間,就連長達320mm的高階顯示卡也能塞得下,因此這對組裝電競主機來說,非常重要。因為顯示卡往往是體積最大的零件,而A1 Plus就連NVIDIA RTX 2080 SUPER都能夠輕易地裝下,因此可以考慮選這類的小機殼,來做為您的迷你電競機殼的首要選項。
玩家對小主機最擔心的散熱部分,這次A1 Plus在側面以及尾端都有設置120mm的ARGB風扇,同時底部可以安置兩顆120mm的風扇,再搭配架高的設計,進一步強化換氣效率。由此可知,身為一款迷你機殼,A1 Plus在散熱的設計上做得相當完善。
最後A1 Plus還預先替玩家安裝好了一顆650W的80 Plus金牌電源供應器,線材的部分也已經幫玩家全部都事先接好,並針對整體機殼的設計做出優化,考量到ITX機殼因為組裝空間比較緊湊,線材的長短粗細都會對組裝造成一定程度的影響,A1 Plus的設計,可以減少玩家在許多安裝和後期整線的困擾與麻煩,可說是有符合DIY Friendly的精神。
帶著小主機上場殺敵去:組裝好與效能實測
介紹完機殼和主機板之後,自然就是要把它們組裝起來啦!InWin推出的A1 Plus機殼因為已經事先對電源排線做出了規劃,所以在組裝的難度上其實不算太高。小編建議玩家在將主機板裝入機殼之前,可以先將一些像是:CPU供電、主機板供電、機殼風扇等排線先插上,畢竟ITX機殼的結構比較緊湊,走線的空間會比較侷促,提前將一些排線插上可以減輕一些安裝上會遇到的麻煩。
在硬體配置方面上,ITX機殼因為體積小,安裝水冷的難度高、效益低,因此在考量到風冷的最大壓制極限下,我們在處理器方面是採用Intel Core i7-10700KF,至於對於遊戲影響最大的顯示卡,得益於A1 Plus機殼底部架高和幾乎簍空的設計,直接塞入NVIDIA RTX 2080 SUPER是完全沒有問題的。本次整體詳細的規格配置如下:
測試平台規格
處理器:Intel Core i7-10700KF (8C/16T,3.8~5.1GHz,TDP 125W)顯示卡:NVIDIA GeForce RTX 2080 SUPER 8GB GDDR6
主機板:ASUS ROG Strix Z490-I Gaming
記憶體:Crucial Ballistix Gaming Memory 3600 8GB x2
SSD:Seagate FireCuda 520 NVMe PCIe 4.0 x4 M.2 SSD 1TB
Power:InWin A1 Plus內置650W 80 Plus金牌電源供應器
首先進行的是一般常規的跑分,Core i7-10700KF在效能部分,從Cinebench R20測試軟體中可以看出,基本上是可以與上一代Core i9-9900K媲美的,玩家如果除了打遊戲之外,還要兼當YouTuber、直播主將遊戲畫面錄影下來進行剪輯的話,Core i7-10700KF能夠提供相當不錯的表現。
看完基本的跑分測試之後,接下來就要進行對玩家來說最重要的遊戲實測了,小編將會針對2160P、1440P與1080P三種不同的解析度去進行跑分測試,畫質設定上一律都是關閉垂直同步,並選用最高畫質。
《火線獵殺:絕境》的情況則比較特殊,在1080P和1440P的畫面表現都相當流暢,但在4K畫質的時候因為顯示記憶體需求量超過RTX 2080 SUPER所能提供的8GB存取空間,使得FPS值嚴重下滑,建議還是在1440P下來遊玩
從上述整體的測試成績來看,ITX主機並沒有因為體積小而效能縮水,實測表現上幾乎跟「大個頭」的ATX主機一樣,因此玩家完全不用擔心ITX主機效能是否會打折這類的問題!
除了RGB還有意外驚喜
做為一款電競主機,就算機身變小,五光十色的RGB燈效依然是不可以缺少,,Z490i配備一組RGB與ARGB接頭,可以用來連接各種電腦周邊的RGB線材,倘若玩家購買的周邊支援ASUS AURA Sync功能,還可以透過Armoury Crate同步程式對燈效進行深度客製化,甚至可以讓它隨音樂節奏起舞或是根據遊戲畫面調整色彩,讓玩家能夠更加沉浸在畫面之中。
光看圖片感受不到ITX主機的燈光魅力?別擔心,小編還有準備影片喔!
除了電競必備的RGB元素之外,許多廠商也開始讓ITX機殼能夠有著更多附加功能,方便玩家能夠更加充分利用的桌面空間,像是AI Plus就在機殼頂部設置了10W的「無線充電」功能,支援各式Qi 1.2標準的相容裝置!讓玩家可以邊打Game邊替手機充電,女朋友或上司突然打電話來只需隨手拿起,不必因為充電線而手忙腳亂。
結論:麻雀雖小,電競照跑
許多人在過去對於ITX機殼的刻板印象不是性能差、散熱差,即使比較不占空間,也頂多只適合用來文書辦公罷了,但是隨著技術的進步,以及廠商越來越注重散熱的表現,其實選對適當的零件,要打造出一台嬌小的性能怪獸並不是不可能。也因此電競廠商開始在ITX主機板上投注心力,像這次使用的ROG Strix Z490-I Gaming便是其中之一,憑藉著對於電競系列產品的長期經營與研究,讓小主機板也有著不輸ATX的規格與用料,同時針對小主機可能會遇到的擴充性與散熱難題做出對應的解決方案,搭配如A1 Plus這類注重散熱與安裝便利性的機殼,更是如虎添翼。
從數據測試上,不難看出就算是Intel Core i7-10700KF搭配NVIDIA RTX 2080 SUPER,主機在性能的發揮上沒有因為高功耗而退縮,照樣能夠穩定在最高畫質下流暢遊玩各式3A級遊戲。因此對於桌面空間有限玩家,或是希望桌面簡潔寬敞的玩家,只要電腦零件的挑選上搭配得宜,想要小主機擁有高性能並非不可能喔!
或許您心裡早就在呼喚,想要組一台小巧的電競主機,只是因為聽別人說小主機功能和效能有限而裹足不前。但這次經由我們的組裝、實測之後,相信這樣的疑慮已經可以完全屏除。下一台就組裝ITX電競主機吧!讓您在下次LAN Party時不再需要那麼累力,趕快搬一台小電競主機來閃瞎其他玩家囉!
