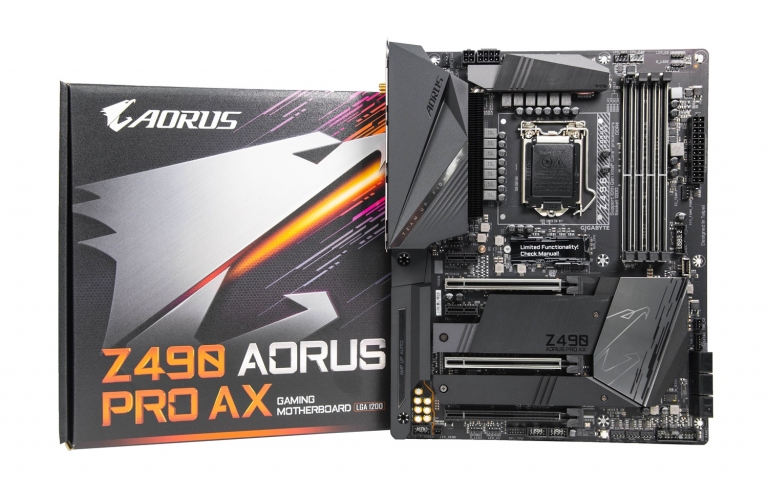

12相數位供電、Fins-Array II絕佳散熱支援,Z490 AORUS PRO AX主機板開箱

文.圖/JC 2020-05-08 12:00:18
技嘉GIGABYTE主機板AORUS PRO系列,在過去主打的是以C/P性價比特色為主,對比旗下更高階的XTREME系列,有價格上的相對優勢,但該給的規格仍是有足夠的誠意,本次針對Intel Z490平台部分,也推出了Z490 AORUS PRO AX主機板,後方的AX字樣代表的自然就是新一代Z490平台全面搭載的Wi-Fi 6 (802.11ax)無線網路,同時加上有線網路埠給到2.5GbE,可以預期在網路傳輸方面有不錯的提升。


外觀開箱介紹

Z490 AORUS PRO AX主機板以黑色作為主要色系,在外觀上輔以髮絲紋和簡單的線條做搭配,並在I/O保護蓋和音效檔板部分做了RGB燈效(支援RGB FUSION 2.0),雖然整體來說低調但也不失質感,經典的老鷹頭則是放在南橋保護蓋上,M.2散熱盔甲上則是有Z490字樣宣示為Intel Comet Lake-S系列處理器最高階平台。

針對處理器散熱和供電設計部分,搭載12相數位供電,每相提供55A DrMOS供電,輔以鉭電容來強化穩定度。處理器供電針腳則是採用8+4 pin設計,同時提供Fins-Array II散熱鰭片加上8mm厚的熱導管直觸,確保處理器能夠維持一定效能。另外,MOSFET部分也都採用5 W/mK材質散熱墊加強散熱,對比一般散熱墊來說,可提高多達4倍的散熱效果。最後,技嘉也提供Smart Fan 5軟體針對系統風扇做全面控制,確保系統穩定。

主機板本身做黑化設計,視覺上使用了大量的髮絲紋,加上簡單的線條做搭配。

處理器部分支援Intel 10代,採LGA1200腳位。

搭載12相數位VRM供電,周圍也有Fins-Array II和熱導管直觸,強化處理器的散熱效果。

I/O保護蓋上放了簡單的AORUS字樣,同時周圍的磨砂材質讓視覺上看起來更簡潔。

保護蓋下方自然就是AORUS的銘言了,信仰擁抱起來!

記憶體部分最大可以在超頻下支援到DDR4-5000,以PRO系列來說是非常大的超頻幅度。

南橋保護蓋上則是經典的老鷹頭商標,左側M.2散熱片上另有Z4490 AORUS PRO AX字樣強化產品形象。

PCIe 3.0 x16插槽提供三組,由上至下分別走x16 / x8 / x4通道,另外上方兩條富有金屬盔甲保護。

M.2插槽共計三組,最靠近CPU的一組,有Reserved for Future字樣,表示能支援未來11代Rocket Lake-S處理器的PCIe 4.0規格。不過,若搭配現階段10代Comet Lake-S處理器的話,仍是以PCIe 3.0介面來運行。

另外兩條位於南橋旁,都是PCIe 3.0 x4。

音效方面使用AORUS獨家AMP UP AUDIO技術,搭載ALC1220-VB晶片強化音質表現。

SATA提供六組做彈性使用。

I/O埠介面一覽,主要可看到Wi-Fi 6天線和2.5GbE網路埠,另外也有提供獨立的HDMI和USB-C輸出,若想利用處理器內顯晶片簡單組機的話也是ok的。

最後則是主機板背面布局。


主流玩家C/P首選

前文有提到PRO系列作為AORUS主機板C/P值選項,主打的自然就是一般的消費玩家,因此或許在提供的硬體規格上不像老大哥Z490 AORUS XTREME一樣,但在價格上也會相對親民些。同時,即便主打的是主流玩家,基本的硬體規格仍是給好給滿,包含像是符合新潮流標準的Wi-Fi 6和2.5GbE網路升級等等,同時在PCIe插槽和M.2都有提供三組做彈性使用,作為日常使用來說是絕對足夠擴充的。

另外,基本的12相供電和Fins-Array II散熱鰭片加上熱導管直觸,整體來說針對10代處理器所需要的硬體散熱已經不錯,在定位上若是搭配Core i5、i7系列處理器,預期能夠達到絕佳的效能和價錢平衡,還能支援未來11代處理器的PCIe 4.0規格。因此,玩家如果現階段有組Intel主機需求、同時又有預算上考量的話,可以做為購買時的參考選項。
