為Cascade Lake-X而生、太極全新進化更強更時尚，ASRock X299 Taichi CLX主機板開箱評測
文．圖／JC 2019-12-09 21:00:12
因應Intel全新Core X系列處理器(Core i9-109x0X)家族的誕生，主機板廠華擎(ASRock)也對應推出新的Intel X299主機板，首波共三款：「X299 Creator」、「X299 Steel Legend」以及「X299 Taichi CLX」。X299 Creator顧名思義針對內容創造者；X299 Steel Legend則是以實在的用料虜獲主流用戶；而這次要介紹的X299 Taichi CLX主機板，冠上了華擎旗下頂級旗艦系列「Taichi」字樣可見其絕非等閒之輩，主打採用13相數位供電、高效Dr.MOS以及超大鋁合金散熱片，穩定狂熱玩家對於超頻和低溫穩定的需求。
小編也在主機板上市後不久收到了ASRock X299 Taichi CLX這張主機板(下稱X299 Taichi CLX)，後方冠名的CLX字樣表示其為為Cascade Lake-X處理器而生，這次它採用的全新造型格外吸睛，再加上內部的硬體效能表現也很令人期待，話不多說！開箱啦！
主機板正面外觀一覽。可以在南橋保護蓋和I/O保護蓋上看到全新的太極裝甲設計，同時一旁的PCIe插槽和M.2插槽上仍然有以往的齒輪設計，可說是新舊設計的結合。
主機板背面。
處理器腳位採LGA 2066，支援Intel Core X系列處理器。
上方則是可以看到大型的XXL鋁合金散熱片和導熱管設計，可以更快速且有效率地把廢熱從MOSFET表面帶離，讓系統更加穩定。另外也可以隱約看到底下採用13相的供電設計。
左右兩側則是有共計8條記憶體插槽，支援四通道模式，最大容量為256GB，時脈部分則是可以在OC模式下達DDR4-4200。
左側I/O保護蓋上可以首先看到全新設計的太極裝甲，同時上方也有華擎商標，簡單的設計讓整體的質感加分。
主機板下半部的南橋保護蓋部分，同樣也採用了全新的太極裝甲設計，上方的英文則是代表「無限潛力的哲學」，上方各式小齒輪設計也讓整體更有工藝風。
左側則是有四條PCIe 3.0 x16插槽，分別提供x16/x8/x16/x8頻寬分配，皆具備金屬裝甲保護，讓重量較重的高階顯示卡固定得更加穩固。額外還有一組PCIe 3.0 x1。
擴充部分則是提供三組M.2插槽，其上方都有加寬的鋁合金散熱片保護，同時也能提高散熱性能。右邊還有多達10組SATA插槽可供玩家彈性擴充。
針對狂熱玩家勢必也要提供電源鍵以及Debug指示燈
音效方面則是仍有華擎獨家的Purity Sound加持，內部採用Realtek ALC1220音源編碼解碼器。
I/O埠分布維持太極系列給好給滿，比較特別的是在USB-C連接埠部分採用USB 3.2 Gen 2x2 Type-C規格，傳輸速度達20 Gbps。網路埠部分支援Dragon 2.5 Gb/s網路和Intel千兆網卡，彈性更足、速度更快。同時網路部分也有Wi-Fi 6支援。
盒內隨附配件一覽。
先來看看PCB板整體的外觀。
處理器上方可以看到採用13相供電設計，每相都有使用整合式的Dr.MOS穩定效能。
X299晶片少不了。
Intel I211AT網路晶片負責後方千兆網路埠。
另外在主機板後方則是有Dragon RTL8125AG 2.5GbE網路晶片。
比較特別的是採用子卡設計的 ASM3242 USB 3.2 Gen 2×2控制器。
負責音效部分的Realtek ALC1220音效晶片。
M.2插槽旁有NUVOTON NCT6796D-E(圖左)與NCT6683D-T兩顆環控晶片。
ASMedia ASM3142前置USB 3.2 Gen 2控制器。
另外還有負責SATA擴充的ASMedia ASM1061擴充晶片。
GPU：NVIDIA GeForce RTX 2080 Super 6GB GDDR6
RAM：Crucial Ballistix Sport AT DDR4-3000 32GB
SSD：Western Digital WD Black NVMe SSD 1TB
基本資訊如圖。處理器為Intel Core i9-10980XE，記憶體部分則是使用Crucial Ballistix Sport AT DDR4-3000 32GB。
處理器測試。CPU-Z跑分獲得500.9單核、9193.5多核；Cinebench R20則是獲得8634 cb總分、單核456 cb。
記憶體部分以四通道模式下進行，AIDA64Extreme讀寫複製獲得81819 / 67350 / 69652 MB/s的速度。
SSD部分採用Western Digital WD Black NVMe SSD 1TB。
讀寫速度分別是3089.89 / 2723.65 MB/s。
同時在4K隨機讀寫方面的IOPS數值，則是分別有達到21802 / 21408.94。
顯示卡部分我們使用NVIDIA GeForce RTX 2080 Super。
3DMark的測試跑分結果，整體效能表現不錯。
遊戲效能的簡單測試，圖由左至右分別是1920x1080、2560x1440、3840x2160解析度下的平均FPS表現。
VRMark效能測試表現。
創作者效能測試方面，SPECviewperf 13測試結果如圖。
另外則是SPECworkstation 3.02的全面測試報告，供玩家做為參考。
另外在處理器影像編輯效能的測試部分，X265 Benchmark中獲得24.313 FPS的表現算是不錯的了。
整體的效能表現在Passmark測試中獲得5272.9的總分，CPU部分則是有12398.4分，在解放處理器效能部分還是不錯的。
PCMark 10 2.0的測試結果，獲得5642的總分，各項細部分數和壓力測試如圖。
● A-Tuning 軟體調校工具
首先要先來看到的就是A-Tuning這款軟體了，可說是主機板的主控中心軟體，首頁部分提供三種不同的模式：「效能」、「標準」以及「省電」，讓玩家可以快速針對不同工作內容切換。
內建的OC Tweaker可以快速針對處理器倍頻、網格率、或是電壓做調整。
系統資訊頁面則是可以查看各硬體的即時數據。
FAN-Tastic Tuning是針對風扇轉速而來，可讓玩家在不同的溫度下調整不同的風扇轉速因應。
● Polychrome Sync 燈效調控工具
另一個軟體則是Polychrome Sync燈效軟體，最主要功能當然就是除了可針對主機板本身做調整外，支援的RGB燈效配件也可做調整。
頁面提供多種不同的燈效模式和色彩調整。
● BIOS 設定頁面
BIOS頁面部分，主頁面仍然提供硬體處理器和記憶體的基本資訊。
OC Tweaker頁面提供各項硬體的超頻快捷，包含處理器、記憶體、電壓等等。

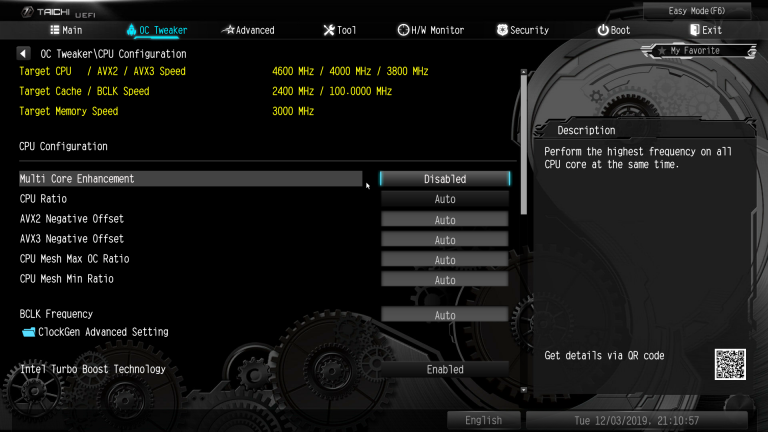

處理器超頻頁面。

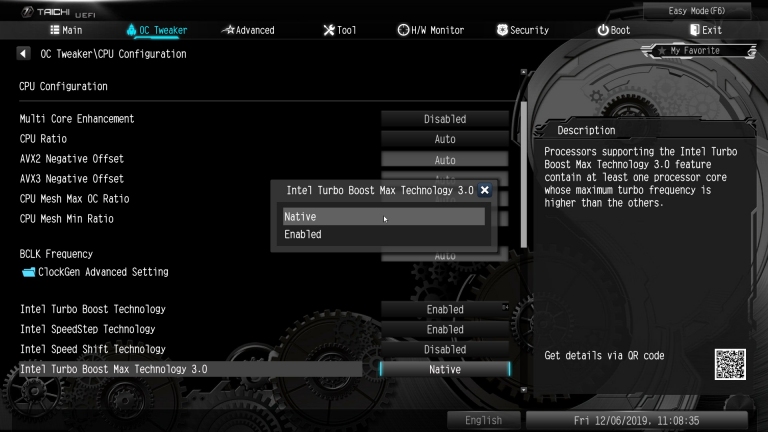

值得一提的是在處理器設定中可以找到Intel Turbo Boost Max Technology 3.0頁面，預設為Native，若改為Enabled模式的話，系統會安裝Intel Turbo Boost Max 3.0的工具，並會自動辨識出處理器上表現最佳的一個或多個核心，利用功耗和散熱的餘裕範圍，透過在需要時增加核心的時脈，能夠讓處理器從原先最高4.6 GHz動態時脈的效能提高至4.8 GHz。
記憶體細部的超頻頁面。
進一步的系統操作頁面。
其他相關工具。
廠商電話：02-2896-5588
廠商網址：www.asrock.com.tw
小編也在主機板上市後不久收到了ASRock X299 Taichi CLX這張主機板(下稱X299 Taichi CLX)，後方冠名的CLX字樣表示其為為Cascade Lake-X處理器而生，這次它採用的全新造型格外吸睛，再加上內部的硬體效能表現也很令人期待，話不多說！開箱啦！
外觀介紹
X299 Taichi CLX主機板在外觀上給人的第一印象就是「時尚、可靠、設計感」，雖說在設計語言上仍舊擁有著名的齒輪設計感，但這次X299 Taichi CLX換上了全新設計的太極裝甲，外型上給人一種簡單有力的感覺，再者，X299 Taichi CLX也直接採用板載Addressable RGB LED的Polychrome Sync燈效系統，脫離舊時代的單色RGB ，每一顆燈珠都可以透過工具程式獨立調色，大幅提高玩家客製化的能力，奢華但卻不過份高調。外觀上極明顯的鋁合金散熱片和鐵灰、黑鉻配色，同時也給人一種堅固感，而所有的設計語言，則是在在顯現華擎在這張主機板外觀上的用心。
主機板正面外觀一覽。可以在南橋保護蓋和I/O保護蓋上看到全新的太極裝甲設計，同時一旁的PCIe插槽和M.2插槽上仍然有以往的齒輪設計，可說是新舊設計的結合。
主機板背面。
處理器腳位採LGA 2066，支援Intel Core X系列處理器。
上方則是可以看到大型的XXL鋁合金散熱片和導熱管設計，可以更快速且有效率地把廢熱從MOSFET表面帶離，讓系統更加穩定。另外也可以隱約看到底下採用13相的供電設計。
左右兩側則是有共計8條記憶體插槽，支援四通道模式，最大容量為256GB，時脈部分則是可以在OC模式下達DDR4-4200。
左側I/O保護蓋上可以首先看到全新設計的太極裝甲，同時上方也有華擎商標，簡單的設計讓整體的質感加分。
主機板下半部的南橋保護蓋部分，同樣也採用了全新的太極裝甲設計，上方的英文則是代表「無限潛力的哲學」，上方各式小齒輪設計也讓整體更有工藝風。
左側則是有四條PCIe 3.0 x16插槽，分別提供x16/x8/x16/x8頻寬分配，皆具備金屬裝甲保護，讓重量較重的高階顯示卡固定得更加穩固。額外還有一組PCIe 3.0 x1。
擴充部分則是提供三組M.2插槽，其上方都有加寬的鋁合金散熱片保護，同時也能提高散熱性能。右邊還有多達10組SATA插槽可供玩家彈性擴充。
針對狂熱玩家勢必也要提供電源鍵以及Debug指示燈
音效方面則是仍有華擎獨家的Purity Sound加持，內部採用Realtek ALC1220音源編碼解碼器。
I/O埠分布維持太極系列給好給滿，比較特別的是在USB-C連接埠部分採用USB 3.2 Gen 2x2 Type-C規格，傳輸速度達20 Gbps。網路埠部分支援Dragon 2.5 Gb/s網路和Intel千兆網卡，彈性更足、速度更快。同時網路部分也有Wi-Fi 6支援。內部配件
快速看看箱內隨附的配件，除了快速安裝指南和支援光碟以外，另外還有四條SATA線、一組ASRock SLI_HB_Bridge_2S 卡、一組ASRock WiFi 2.4/5 GHz 天線、螺絲起子、M.2插槽螺絲和M.2插模支座各三組。
盒內隨附配件一覽。細部用料和晶片
接下來我們也將X299 Taichi CLX主機板稍做拆解，讓玩家可以仔細看看內部所使用的用料和晶片設計。
先來看看PCB板整體的外觀。
處理器上方可以看到採用13相供電設計，每相都有使用整合式的Dr.MOS穩定效能。
X299晶片少不了。
Intel I211AT網路晶片負責後方千兆網路埠。
另外在主機板後方則是有Dragon RTL8125AG 2.5GbE網路晶片。
比較特別的是採用子卡設計的 ASM3242 USB 3.2 Gen 2×2控制器。
負責音效部分的Realtek ALC1220音效晶片。
M.2插槽旁有NUVOTON NCT6796D-E(圖左)與NCT6683D-T兩顆環控晶片。
ASMedia ASM3142前置USB 3.2 Gen 2控制器。
另外還有負責SATA擴充的ASMedia ASM1061擴充晶片。效能測試
效能測試部分找了幾款常見的測試軟體做標準，同時因為該主機板是以專業工作者作為客群，因此在遊戲測試的部分就僅以《古墓奇兵：暗影》作為代表供玩家參考，但在創作者的工作內容模擬上我們使用SPECviewperf 13和SPECworkstation 3.02等軟體供玩家作為參考數據。測試平台規格
CPU：Intel Core i9-10980XEGPU：NVIDIA GeForce RTX 2080 Super 6GB GDDR6
RAM：Crucial Ballistix Sport AT DDR4-3000 32GB
SSD：Western Digital WD Black NVMe SSD 1TB
基本資訊如圖。處理器為Intel Core i9-10980XE，記憶體部分則是使用Crucial Ballistix Sport AT DDR4-3000 32GB。
處理器測試。CPU-Z跑分獲得500.9單核、9193.5多核；Cinebench R20則是獲得8634 cb總分、單核456 cb。
記憶體部分以四通道模式下進行，AIDA64Extreme讀寫複製獲得81819 / 67350 / 69652 MB/s的速度。
SSD部分採用Western Digital WD Black NVMe SSD 1TB。
讀寫速度分別是3089.89 / 2723.65 MB/s。
同時在4K隨機讀寫方面的IOPS數值，則是分別有達到21802 / 21408.94。
顯示卡部分我們使用NVIDIA GeForce RTX 2080 Super。
3DMark的測試跑分結果，整體效能表現不錯。
遊戲效能的簡單測試，圖由左至右分別是1920x1080、2560x1440、3840x2160解析度下的平均FPS表現。
VRMark效能測試表現。
創作者效能測試方面，SPECviewperf 13測試結果如圖。
另外則是SPECworkstation 3.02的全面測試報告，供玩家做為參考。
另外在處理器影像編輯效能的測試部分，X265 Benchmark中獲得24.313 FPS的表現算是不錯的了。
整體的效能表現在Passmark測試中獲得5272.9的總分，CPU部分則是有12398.4分，在解放處理器效能部分還是不錯的。
PCMark 10 2.0的測試結果，獲得5642的總分，各項細部分數和壓力測試如圖。軟體輔助
有了好的硬體設計，當然也需要有優秀的軟體做輔助，才能提供玩家完美的使用體驗囉！所以華擎也提供了幾款具備不同功能的軟體讓玩家可以自由使用，方便快速針對系統內部的參數或是外部的RGB燈效做調整。另外，BIOS介面作為狂熱玩家的主要控制介面，當然也要多做著墨，才能在提供人性化設計的前提下，也滿足專業超頻玩家的愛好，BIOS這邊比較特別的一點是它支援Intel Turbo Boost Max 3.0，它會自動辨識出處理器上表現最佳的一個或多個核心，利用功耗和散熱的餘裕範圍，在玩家需要時增加核心的時脈。● A-Tuning 軟體調校工具
首先要先來看到的就是A-Tuning這款軟體了，可說是主機板的主控中心軟體，首頁部分提供三種不同的模式：「效能」、「標準」以及「省電」，讓玩家可以快速針對不同工作內容切換。
內建的OC Tweaker可以快速針對處理器倍頻、網格率、或是電壓做調整。
系統資訊頁面則是可以查看各硬體的即時數據。
FAN-Tastic Tuning是針對風扇轉速而來，可讓玩家在不同的溫度下調整不同的風扇轉速因應。● Polychrome Sync 燈效調控工具
另一個軟體則是Polychrome Sync燈效軟體，最主要功能當然就是除了可針對主機板本身做調整外，支援的RGB燈效配件也可做調整。
頁面提供多種不同的燈效模式和色彩調整。● BIOS 設定頁面
BIOS頁面部分，主頁面仍然提供硬體處理器和記憶體的基本資訊。
OC Tweaker頁面提供各項硬體的超頻快捷，包含處理器、記憶體、電壓等等。
處理器超頻頁面。
值得一提的是在處理器設定中可以找到Intel Turbo Boost Max Technology 3.0頁面，預設為Native，若改為Enabled模式的話，系統會安裝Intel Turbo Boost Max 3.0的工具，並會自動辨識出處理器上表現最佳的一個或多個核心，利用功耗和散熱的餘裕範圍，透過在需要時增加核心的時脈，能夠讓處理器從原先最高4.6 GHz動態時脈的效能提高至4.8 GHz。
記憶體細部的超頻頁面。
進一步的系統操作頁面。
其他相關工具。從裡到外的全新進化
華擎旗下做為頂級旗艦代表的太極系列主機板，以往就一直秉持著高C/P、高品質的特色，這次針對Intel Core X系列處理器重新新推出的X299 Taichi CLX主機板更是維持該傳統，在給予高規格硬體設計的前提下，在外觀上也重新設計過，全新的太極新裝甲使得ASRock X299 Taichi CLX有煥然一新的感覺，整體的外型更簡潔。再者，內部硬體部分則是因應新世代傳輸需求，同時提供Wi-Fi 6無線網路和Dragon 2.5 Gb/s網路讓玩家不管是要連線品質還是速度都較以往更上一層樓，而搭載新的USB 3.2 Gen 2x2 Type-C連接埠更是讓傳輸速度翻倍，四條PCIe插槽和3組M.2的輔助下，使得ASRock X299 Taichi CLX主機板非常適合作為專業創作者的高效主機板選擇。廠商資訊
廠商名稱：ASRock - 華擎科技股份有限公司廠商電話：02-2896-5588
廠商網址：www.asrock.com.tw
