I皮A骨?AMD Ryzen處理器走Intel散熱還搭Thunderbolt 3,ASRock X570 Phantom Gaming-ITX/TB3開箱評測

文.圖/JC 2019-10-28 17:18:29
AMD 7nm製程產品熱潮持續發酵中,包含處理器、顯示卡和主機板都紛紛成為市場上玩家們注目的焦點,其中,在AMD X570主機板部分,目前市面上常見的選擇主要還是主流的ATX主機,不過部分廠商還是有在針對小PC主機系統駐點,像是這次要介紹的ASRock X570 Phantom Gaming-ITX/TB3 (下稱ASRock X570 ITX/TB3) 主機板便是其中之一。

這片的規格走的是Mini-ITX尺寸,不過相較於一般同尺寸主機板,ASRock X570 ITX/TB3與眾不同的是它雖然支援AMD第二和第三代Ryzen處理器安裝,但在散熱器的部分卻是採用Intel的LGA 115x腳位,同時還給出Intel主機板才有的Thunderbolt 3支援,提供玩家不一樣的組機選項。


外觀開箱

外箱上來看,ASRock X570 ITX/TB3隸屬在華擎Phantom Gaming電競產品線中,外盒上斗大「PG」字樣醒目可見,紅色斜紋設計則是和主機板的設計語言呼應,內裝的部分則是除了有主機板外,另有說明手冊和相關配件如SATA資料線兩條、ASRock WiFi 2.4/5 GHz 天線一隻和一顆M.2插槽螺絲。

內附的零件包含說明手冊、SATA資料線兩條、ASRock WiFi 2.4/5 GHz 天線一隻和一顆M.2插槽螺絲。

接著就是主機板本身囉!可以看到是採Mini-ITX尺寸,長寬比170 x 170 (mm)。


AM4腳位走LGA散熱
在外型尺寸上來說,走Mini-ITX規格對玩家們來說想必不陌生,同時因為是X570版本,因此在處理器部分採AM4腳位,並支援AMD第二和第三代處理器,不過比較特別的地方在於,這次ASRock X570 ITX/TB3在散熱器的部分是採用Intel LGA 115x腳位,玩家可安裝Intel處理器專用的散熱器(如Intel原廠風扇,或是第三方的Intel專用散熱風扇),在安裝和使用上可以更加彈性些。

這裡值得注意是,處理器腳位上方因為有針對MOSFET進行的散熱片設計、加上腳位下方是X570晶片的獨立單風扇散熱組,因此,雖然支援LGA 115x腳位,不過玩家們在安裝散熱器時還是需要考量一下兩者之間的尺寸,以免風扇周圍卡到散熱模組。此外,玩家在針對ASRock X570 ITX/TB3主機板建構主機散熱系統時,因處理器MOSFET排列架構原先是針對AMD處理器所設計,但在採用Intel的LGA 115x散熱器腳位下,雖然可以提高玩家DIY組機上的彈性,安裝時也要注意兩者之間的互動是否能夠準確幫助處理器有效散熱。

處理器採AM4腳位,支援Ryzen二代和三代處理器,但可看到在散熱器的安裝腳位是採Intel的LGA 115x。

從側邊看也可以隱約看到供電部分是採10相供電,電源部分為8 pin。

這邊刻意使用Intel處理器原廠風扇作為示意圖。

上方可以看到針對上排四相所做的供電散熱片設計。

下方則是獨立的X570晶片散熱風扇,藉由熱導管連接一旁的I/O保護蓋,兩者為一體式設計。

側邊I/O保護蓋,上方有Phantom Gaming形象Logo,強化產品形象。

再來看到記憶體部分,提供兩組DDR4插槽,最大容量64GB、可在超頻模式下支援最高DDR4-4533+(OC)。

下方為單一一組的PCIe 4.0 x16插槽。

背面提供一組Hyper M.2插槽,支援M Key Type-2280。儲存空間部分另有提供四組SATA插槽供使用。


支援Thunderbolt 3
I/O分布的部分,除了提供獨立的Clear CMOS鈕外,另有提供USB 3.2 Gen 1和USB 3.2 Gen 2各兩組、一組Thunderbolt 3、獨立網路埠、HDMI 2.0和DisplayPort 1.4、PS/2鍵鼠組。另外,採用Intel Wi-Fi 6 AX200(2x2)的Wi-Fi天線,使得ASRock X570 Phantom Gaming-ITX/TB3在一般日常使用上來說更加彈性。在音效方面則是提供五組3.5mm耳機孔,支援7.1聲道輸出,同時也支援S/PDIF數位輸出。

比較特別的是ASRock X570 Phantom Gaming-ITX/TB3支援Thunderbolt 3這點,該連接埠一直以來都是Intel獨佔,不過這次在AMD X570主機板上也能看到,讓玩家將可以藉由外接的方式連接獨立顯示卡或是其他擴充裝置,解放影像輸出打game、或者也能更進一步強化產品連接埠的使用彈性,有了Thunderbolt 3,ASRock X570 Phantom Gaming-ITX/TB3主機板整體的使用更加彈性。

ASRock X570 Phantom Gaming-ITX/TB3 I/O埠分布。

搭載Thunderbolt 3連接埠,將大幅解放玩家的使用彈性。


「小」部分解開始
看完了外在、來看看內在吧!ASRock X570 Phantom Gaming-ITX/TB3的內部結構可簡單略分為PCB板、I/O擋板、散熱片和一體式I/O保護蓋。

先來看看主要的PCB板部分。

ASRock X570 Phantom Gaming-ITX/TB3結構略分。

這裡就可以進一步確認是採10相供電,採用Intersil ISL69147 PWM控制器。

AMD X570晶片。

Intel JHL7340,負責控制Thunderbolt 3。

Intel I211-AT 1GbE LAN晶片,負責有線網路。

Cypress CYPD5225晶片,主要功能在提供後方USB Type-C介面供電方面的控制。

環控晶片採用NUVOTON NCT6683D-T,該晶片位於主機板後方。

音效部分是採用Realtek AC1220(左上)並搭配一旁的NICHICON音效專用電容。


效能實測

再來看看效能實測的部分,這次小編採用的處理器是AMD Ryzen 7 3700X處理器,並搭配Intel原廠風扇做散熱,同時再外加一片額外風扇做輔助,以求最穩定的效能表現,顯示卡部分則是使用高階的AMD Radeon RX 5700 XT作為測試基準。處理器部分雖然不是採用當前最高規的Ryzen 9 3900X處理器,不過Ryzen 7 3700X大抵來說表現也不差,也可作為玩家在使用ASRock X570 Phantom Gaming-ITX/TB3組中高階遊戲機時的參考標準。

測試平台規格
CPU:AMD Ryzen 7 3700X
VGA:AMD Radeon RX 5700 XT
SSD:Corsair MP600 Gen 4 SSD 2TB
RAM:XPG Spectrix D60G DDR4-3600@3200 8GB x2
OS:Windows 10 1903
Driver:Radeon Software Adrenalin 19.10.1

先看基本硬體規格資訊部分。可看到採用的是AMD Ryzen 7 3700X處理器,搭配16GB DDR4-3200記憶體。

處理器跑分測試中,CPU-Z單核獲得489.6、多核則是4777.9;Cinebench R20中,總分達3810 cb、單核達476 cb。效能表現優於AMD Ryzen Threadripper 1950X。

記憶體測試部分,讀寫複製速度分別達到46279 / 25599 / 44259 MB/s,其中,寫入部分因3700X處理器架構問題導致數字較低,但並不會影響使用。

SSD硬碟資訊,溫度表現為在進行一連串測試以後的結果。讀寫方面則是仍然可以達到理想的4993.1 / 4272.4 MB/s。

顯示卡部分採用AMD Radeon RX 5700 XT作為標準。

3DMark的跑分結果。

各遊戲的平均FPS。


軟體輔助
除了硬體的加持以外,ASRock也提供了幾款軟體讓玩家可以快速調整主機板的設定,像是Phantom Gaming Tuning軟體可以不必進入BIOS介面就直接調整部分硬體參數、Polychrome Sync則是可以快速調整主機板和相關硬體的燈效。

Phantom Gaming Tuning主介面,可快速切換不同模式使用。

OC Tweaker介面則是可以快速針對處理器和相關硬體的電壓做調整。

系統資訊提供即時的硬體規格參數。

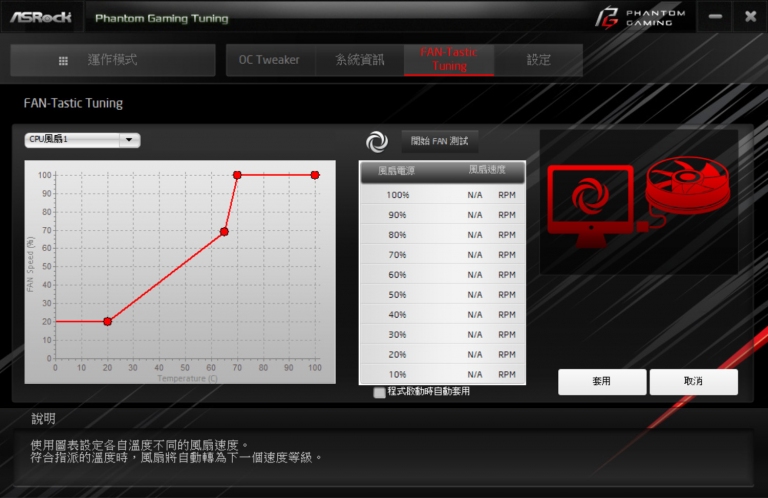

FAN-Tastic Tuning介面可以快速調整系統風扇的轉速。

最後在燈效方面可藉由Polychrome Sync軟體快速調整。


小巧彈性高的電競主機板

總結來說,ASRock X570 Phantom Gaming-ITX/TB3在外型上走低調的設計路線,尺寸規格則是小巧的Mini-ITX,然在硬體支援AMD處理器的前提下,在散熱器腳位上提供Intel LGA115x的選擇,進一步提高玩家在自組DIY電腦時的散熱彈性。

另外,在連接埠部分也有不錯的功能面,首先是具備基本HDMI和DisplayPort輸出,這點在當前的大主機板上已不常見,玩家若安裝Ryzen G系列的處理器,便可直接使用其內顯功能來建構基本效能的電競主機,之後若有需要更強勁的繪圖效能時,則是可以利用Thunderbolt 3連接埠來外接顯示卡做輸出,抑或是直接安裝顯示卡於內部的PCIe插槽,以便成為真正的高階電競主機。總之,ASRock X570 Phantom Gaming-ITX/TB3顛覆了一般X570主機板的設計思維,以AMD平台為主,搭配Intel散熱器設計,以及其所屬的Thunderbolt 3功能,提供高效能與絕佳的周邊擴充能力,大幅提高整體的使用彈性,是一個玩家進可攻、退可守的X570主機板選購空間。
