AMD Mini-DTX板小鋼炮、小板也能插大卡，ROG X570 Crosshair VIII Impact開箱評測
文．圖／JC 2019-10-15 16:00:42
ROG玩家共和國前陣子在Computex 2019時曾展示出旗下最新的X570 Crosshair VIII Impact主機板，這也是自從先前的ASUS ROG MAXIMUS VIII Impact主機板以來，再度有冠名Impact的主機板，不過不同於先前的Mini-ITX尺寸，這次是採用AMD力推的Mini-DTX規格，它比起Mini-ITX的尺寸更大，可以放下標準2槽大小的顯示卡，比起Mini-ITX主機板，可以有更多的彈性使用空間，進一步地也解放了小主機板的硬體效能表現。
小編也在ROG X570 Crosshair VIII Impact推出以後不久就搶先收到了這款主機板，一眼就能馬上了解到Mini-DTX規格所帶來的優勢，同時加上ROG針對主機板所做的細節設計，迫不急待地馬上就來幫大家做開箱啦！
ROG X570 Crosshair VIII Impact主機板現身，小而美的外型非常吸睛。
左側I/O保護蓋上除了有Crosshair VIII產品認證以外，同時也有設計網狀散熱，並且內藏ROG信仰之眼，低調卻又不失霸氣。
保護蓋下方則是印有Impact名，再度強化產品系列形象。一旁則是有針對晶片進行的風扇強化散熱。
處理器部分採用AM4腳位，支援AMD第2、3代Ryzen處理器家族，以及AMD第1、2代含有Vega內顯的Ryzen處理器家族(仍須外接顯示卡)。
一旁則是有兩組記憶體插槽，最高支援空間64GB、時脈在O.C模式下，最高可達DDR4-4800。支援Optimem III技術，可以讓玩家超頻時，在高頻率下有更穩定的效能表現。
插槽旁邊則是有Crosshair VIII Impact字樣，再度強化產品的信仰。
ROG X570 Crosshair VIII Impact採用直立式SO-DIMM.2 子卡設計，這是它專用的插槽，位於處理器下方。
子卡本身，上方散熱片有ROG信仰之眼和具質感的斜髮絲紋設計。
拆開內部以後可看到內部提供正反各一組M.2 Type-2280插槽，下方處還提供2組4-pin風扇插座與1組可編程RGB燈條插座。
實際安裝M.2 SSD的外型示範。
實際安插上主機板。
另一面可以看到信仰之眼。
SO-DIMM.2子卡上方的RGB燈效展示
在SO-DIMM.2插槽下方是一組PCIe 4.0 x16插槽，可安裝標準兩槽大小的顯示卡。
下方則是搭載SupremeFX音效卡。
實際將音效卡取出看看，可看到內部的SupremeFX晶片本身以及一旁的輔助電容。
在儲存空間另外還有提供四組SATA插槽供彈性使用。
最後來看I/O分布，總計有八組USB，包含五組紅色Type-A USB 3.2 Gen 2、一組Type-C USB 3.2 Gen.2與兩組藍色Type-A USB 3.2 Gen 1。音效部分有一組SPDIF輸出和三組音效孔。網路部分提供一組GbE RJ-45網路埠，兩組天線支援Wi-Fi 6，主機板本身具備Bluetooth 5.0技術。另外，還提供BIOS更新與Clear CMOS鈕、Reset鈕，以及Q-code偵錯指示燈。
主機板I/O分布
ROG X570 Crosshair VIII Impact的內部結構可大致分為底板、PCB板和I/O保護蓋三層。
首先先來看看最重要的PCB板本身。
採用8+2相供電，使用TDA21472 Infineon數位供電設計，每一組可控制70安培電量。另外一旁還有多組日製10K黑金電容，穩定主機板整體的效能。
使用Digi+ EPU ASP14051電源控制器，確保完美的電源供應。
Winbond 25Q256JWEQ快閃記憶體晶片，為儲存BIOS程式碼的地方
專屬BIOS晶片，提供免裝CPU直接升級BIOS程式碼的功能(搭配I/O面板後方的BIOS升級鈕，並插入一支有存放BIOS程式碼的USB碟)
Intel I211-AT GbE網路晶片
AMD X570晶片在此。
TPU KB3728QD晶片提供精準的電流控制和即時監控。
環控部分採用NuvoTon NCT6798D-R 監控主機板各項元件溫度、電壓及風扇轉速等資訊
接下來看I/O保護蓋部分，可以看到獨立的風扇輔助晶片散熱。
內部有針對相位和晶片處提供散熱貼強化其散熱效果。
最後再來看看底板的部分，大大的ROG信仰之眼非常醒目。
背面則是再度針對處理器相位處設置獨立的散熱管，ROG針對主機板本身的散熱下了不少功夫。
VGA：ROG STRIX RX 5700 XT O8G Gaming
SSD：Corsair MP600 Gen 4 SSD 2TB
RAM：G.SKILL Trident Z Royal DDR4-3600 8GB x2
OS：Windows 10 1903
Driver：Adrenalin 19.10.1
從CPU-Z中可看到這次搭配的處理器為AMD Ryzen 9 3900X，配16GB DDR4-3600記憶體。
CPU效能方面，快速跑分中單核獲得539.3、多核則是8142.3，在Cinebench R20中，則是獲得6955 cb總分、單核獲得520 cb，兩者都是超越自家AMD Ryzen Threadripper 1950X處理器的效能，可見主機板雖小，但效能解放依舊。
記憶體方面藉由AIDA 64 Extreme中可看到讀寫複製速度分別達到55026 / 52904 / 55735 MB/s，速度表現不錯。
SSD方面則是採用Corsair的Force MP 600 2TB PCIe 4.0 SSD。
雖然是採用直立式子卡來存取M.2 SSD，但其讀寫速度表現依舊和內建在主機板上的速度相同，分別達到4984.1 / 4365.7 MB/s。
顯示卡方面採用ROG STRIX RX 5700 XT O8G Gaming作為搭配，該卡的詳細開箱在此。
實際效能表現部分，3DMark中各項測試模式的結果如下。
而實際的遊戲的FPS如圖，主機板雖然較小，但採用Mini-DTX規格下，讓主機板可以搭配完整的顯示卡，進一步也解放效能。
想組電競機，組一款AMD的旗艦電競機，一定要很大台嗎？X570一定要大主機板、大機殼才能完整應用嗎？那可不！這次ASUS的ROG X570 Crosshair VIII Impact將給您不同的觀感！提供小巧體積，但也能擁有強大效能的魔力！值得推薦給各階電競玩家選購。
廠商電話：0800-093-456
廠商網址：www.asus.com
小編也在ROG X570 Crosshair VIII Impact推出以後不久就搶先收到了這款主機板，一眼就能馬上了解到Mini-DTX規格所帶來的優勢，同時加上ROG針對主機板所做的細節設計，迫不急待地馬上就來幫大家做開箱啦！
外觀介紹：小而美的外型
第一眼看到ROG X570 Crosshair VIII Impact主機板時，就會被它小巧的外型設計吸引，全主機板尺寸大小在203 x 170 mm，拿在手上非常輕薄，可以讓玩家在安裝機殼時有更多的大小彈性設計，若要使用剛好大小機殼的話，相較於一般Mini-ITX主機板，ROG X570 Crosshair VIII Impact的額外空間可以讓玩家安裝2槽標準版的顯示卡，而若是使用更大的機殼安裝的話，則是可以有更多的散熱對流設計空間，使用上的彈性還不錯。
ROG X570 Crosshair VIII Impact主機板現身，小而美的外型非常吸睛。
左側I/O保護蓋上除了有Crosshair VIII產品認證以外，同時也有設計網狀散熱，並且內藏ROG信仰之眼，低調卻又不失霸氣。
保護蓋下方則是印有Impact名，再度強化產品系列形象。一旁則是有針對晶片進行的風扇強化散熱。
處理器部分採用AM4腳位，支援AMD第2、3代Ryzen處理器家族，以及AMD第1、2代含有Vega內顯的Ryzen處理器家族(仍須外接顯示卡)。
一旁則是有兩組記憶體插槽，最高支援空間64GB、時脈在O.C模式下，最高可達DDR4-4800。支援Optimem III技術，可以讓玩家超頻時，在高頻率下有更穩定的效能表現。

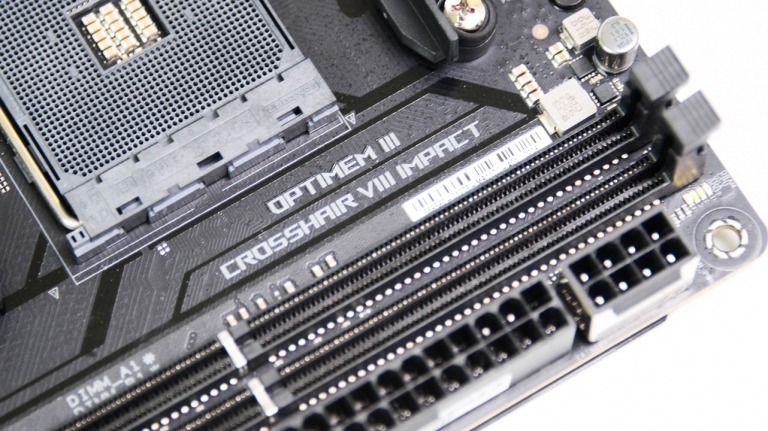

插槽旁邊則是有Crosshair VIII Impact字樣，再度強化產品的信仰。直立式SO-DIMM.2插槽
這次ROG X570 Crosshair VIII Impact在外型設計上最特別的是採用直立式SO-DIMM.2的設計，可以讓玩家以子卡(Riser Card)的方式插入兩組M.2 SSD儲存裝置，最高支援到Type-2280大小，而隨附的子卡採全黑的低調設計，搭配上方散熱片有ROG信仰之眼與玩家共和國字樣，讓整體的造型設計非常有質感。
ROG X570 Crosshair VIII Impact採用直立式SO-DIMM.2 子卡設計，這是它專用的插槽，位於處理器下方。
子卡本身，上方散熱片有ROG信仰之眼和具質感的斜髮絲紋設計。
拆開內部以後可看到內部提供正反各一組M.2 Type-2280插槽，下方處還提供2組4-pin風扇插座與1組可編程RGB燈條插座。
實際安裝M.2 SSD的外型示範。
實際安插上主機板。
另一面可以看到信仰之眼。
SO-DIMM.2子卡上方的RGB燈效展示採Mini-DTX規格，可裝雙Slot顯示卡
ROG X570 Crosshair VIII Impact採用Mini-DTX尺寸(203 x 170)大小，相較於一般Mini-ITX主機板170 x 170 mm的尺寸，主機板整體的長度更長，使得在下方的位置可以放入標準兩槽的顯示卡，同時也讓主機板下方有更多空間可以搭載設計。ROG X570 Crosshair VIII Impact在主機板下方搭載ROG獨家的SuperFX音效技術，該音效卡具備S1220高傳真音效解碼器與ESS ES9023P高傳真音效編碼器，讓小板也可以擁有跟大板一樣的優秀音質表現。
在SO-DIMM.2插槽下方是一組PCIe 4.0 x16插槽，可安裝標準兩槽大小的顯示卡。
下方則是搭載SupremeFX音效卡。
實際將音效卡取出看看，可看到內部的SupremeFX晶片本身以及一旁的輔助電容。
在儲存空間另外還有提供四組SATA插槽供彈性使用。最後來看I/O分布，總計有八組USB，包含五組紅色Type-A USB 3.2 Gen 2、一組Type-C USB 3.2 Gen.2與兩組藍色Type-A USB 3.2 Gen 1。音效部分有一組SPDIF輸出和三組音效孔。網路部分提供一組GbE RJ-45網路埠，兩組天線支援Wi-Fi 6，主機板本身具備Bluetooth 5.0技術。另外，還提供BIOS更新與Clear CMOS鈕、Reset鈕，以及Q-code偵錯指示燈。
主機板I/O分布「小」部分解：精心設計的內部
接下來就來將主機板拆開看看吧！ROG X570 Crosshair VIII Impact的內部結構可大致分為三層，分別是底板、PCB板和I/O保護蓋，各有其獨特且細心的設計。
ROG X570 Crosshair VIII Impact的內部結構可大致分為底板、PCB板和I/O保護蓋三層。
首先先來看看最重要的PCB板本身。
採用8+2相供電，使用TDA21472 Infineon數位供電設計，每一組可控制70安培電量。另外一旁還有多組日製10K黑金電容，穩定主機板整體的效能。
使用Digi+ EPU ASP14051電源控制器，確保完美的電源供應。
Winbond 25Q256JWEQ快閃記憶體晶片，為儲存BIOS程式碼的地方
專屬BIOS晶片，提供免裝CPU直接升級BIOS程式碼的功能(搭配I/O面板後方的BIOS升級鈕，並插入一支有存放BIOS程式碼的USB碟)

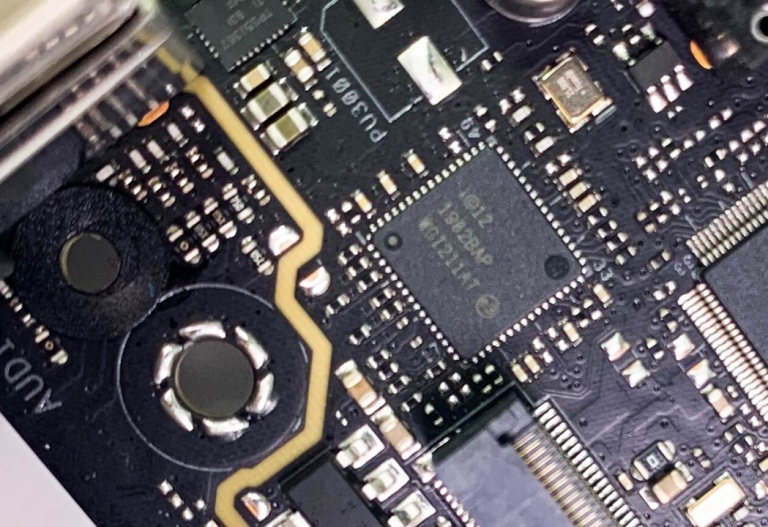

Intel I211-AT GbE網路晶片
AMD X570晶片在此。
TPU KB3728QD晶片提供精準的電流控制和即時監控。
環控部分採用NuvoTon NCT6798D-R 監控主機板各項元件溫度、電壓及風扇轉速等資訊
接下來看I/O保護蓋部分，可以看到獨立的風扇輔助晶片散熱。
內部有針對相位和晶片處提供散熱貼強化其散熱效果。
最後再來看看底板的部分，大大的ROG信仰之眼非常醒目。
背面則是再度針對處理器相位處設置獨立的散熱管，ROG針對主機板本身的散熱下了不少功夫。小鋼炮效能不減！小板也能插大卡
說了這麼多，究竟DTX小主機板的效能表現如何？這次小編為了完整解放ROG X570 Crosshair VIII Impact的效能潛力，讓它搭配高階頂級的硬體規格作為展示，結果令人滿意，ROG X570 Crosshair VIII Impact雖然板子小，但內部的效能表現卻不俗喔！測試平台規格
CPU：AMD Ryzen 9 3900XVGA：ROG STRIX RX 5700 XT O8G Gaming
SSD：Corsair MP600 Gen 4 SSD 2TB
RAM：G.SKILL Trident Z Royal DDR4-3600 8GB x2
OS：Windows 10 1903
Driver：Adrenalin 19.10.1
從CPU-Z中可看到這次搭配的處理器為AMD Ryzen 9 3900X，配16GB DDR4-3600記憶體。
CPU效能方面，快速跑分中單核獲得539.3、多核則是8142.3，在Cinebench R20中，則是獲得6955 cb總分、單核獲得520 cb，兩者都是超越自家AMD Ryzen Threadripper 1950X處理器的效能，可見主機板雖小，但效能解放依舊。
記憶體方面藉由AIDA 64 Extreme中可看到讀寫複製速度分別達到55026 / 52904 / 55735 MB/s，速度表現不錯。
SSD方面則是採用Corsair的Force MP 600 2TB PCIe 4.0 SSD。
雖然是採用直立式子卡來存取M.2 SSD，但其讀寫速度表現依舊和內建在主機板上的速度相同，分別達到4984.1 / 4365.7 MB/s。
顯示卡方面採用ROG STRIX RX 5700 XT O8G Gaming作為搭配，該卡的詳細開箱在此。
實際效能表現部分，3DMark中各項測試模式的結果如下。
而實際的遊戲的FPS如圖，主機板雖然較小，但採用Mini-DTX規格下，讓主機板可以搭配完整的顯示卡，進一步也解放效能。AMD Mini-DTX板小鋼炮
總結來說，這次ROG X570 Crosshair VIII Impact在小巧的外型下，採用AMD Mini-DTX規格，不只在使用彈性上大大提升，同時也讓效能表現因為可以有更多的空間應用，能夠搭載標準版的顯示卡，再搭配直立式的SO-DIMM.2子卡來安裝M.2的 SSD設計，使得整張主機板麻雀雖小，但五臟俱全，在效能上依然能跟一般ATX電競主機板一樣，能完整釋放出高階硬體規格的效能潛力。就連必備的水冷幫浦插座、燈效插座，甚至超頻專用的輔助按鈕皆完整提供，讓小板子也擁有大板子的超頻能力！想組電競機，組一款AMD的旗艦電競機，一定要很大台嗎？X570一定要大主機板、大機殼才能完整應用嗎？那可不！這次ASUS的ROG X570 Crosshair VIII Impact將給您不同的觀感！提供小巧體積，但也能擁有強大效能的魔力！值得推薦給各階電競玩家選購。
廠商資訊
廠商名稱：ASUS - 華碩電腦股份有限公司廠商電話：0800-093-456
廠商網址：www.asus.com
