Intel SSD 750固態硬碟:PCIe 3.0 x4成關鍵,再見了SATA Express!
文.圖/小Y 2015-04-03 00:00:00《ASUS x PCDIY》這次要介紹的是:The Fastest SSD – Intel 750 Series NVMe SSD,並且製作了這支Intel 750 Series SSD Overview - Fastest SSD 2015影片。透過這支影片,以華碩最新的ASUS TUF系列SABERTOOTH X99主機板,對於Intel SSD 750系列NVMe固態硬碟的支援,不但可以安裝HHHL卡版的,也可以透過M.2來安裝2.5吋SFF-8639傳統硬碟版的Intel SSD 750系列固態硬碟。這回,則要跟大家說明一個重點,「Intel SSD 750固態硬碟:PCIe 3.0 x4成關鍵,再見了SATA Express!」
《ASUS x PCDIY》這次要介紹的是:The Fastest SSD – Intel 750 Series NVMe SSD,並且製作了這支Intel 750 Series SSD Overview - Fastest SSD 2015影片。
Intel SSD 750固態硬碟:PCIe 3.0 x4成關鍵

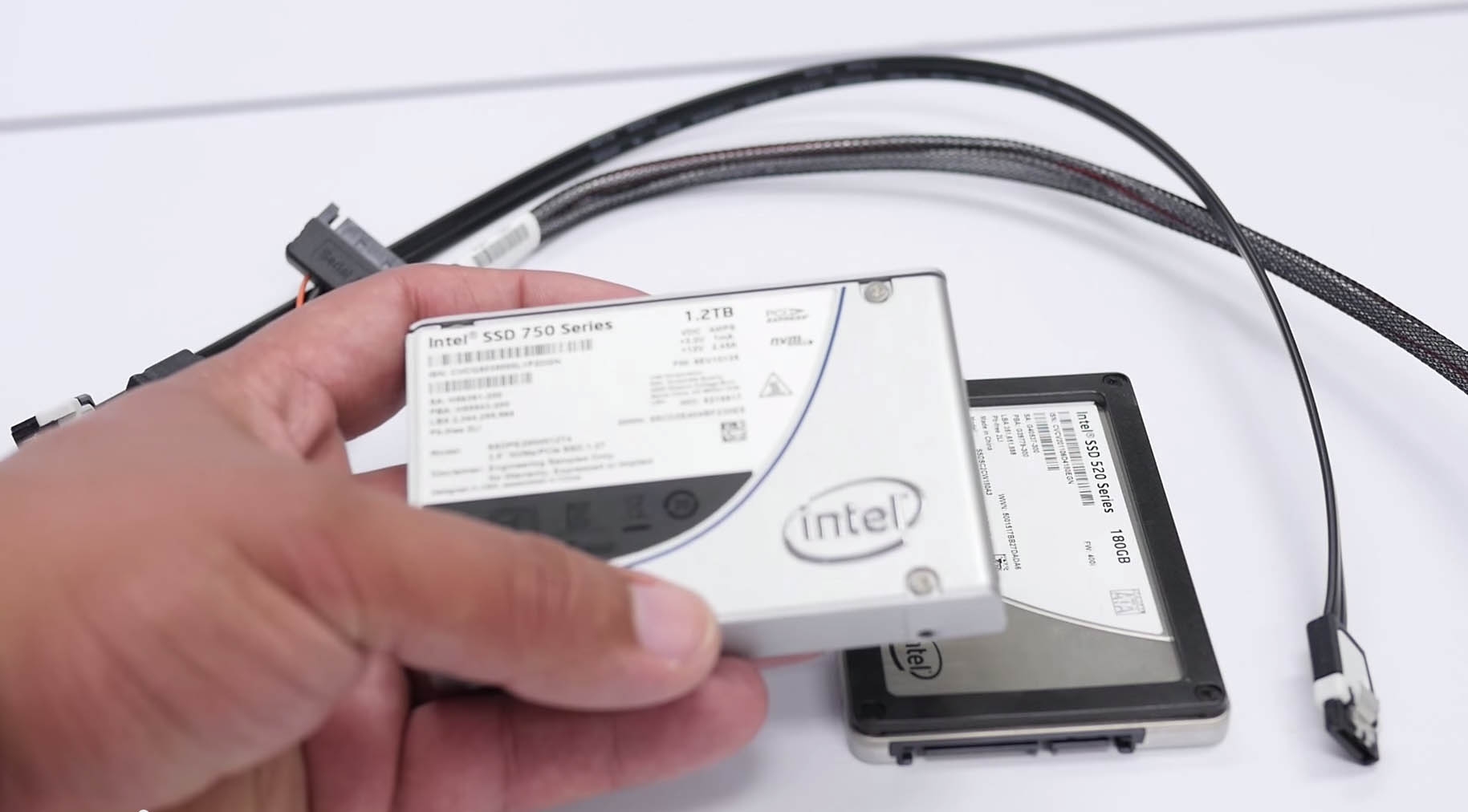

礙於SATA 6Gb/s、SAS 12Gb/s介面瓶頸的關係,固態硬碟的速度,SATA 6Gb/s介面卡住了速度,最高只能標到600MB/Sec,SAS 12Gb/s介面一樣也卡住了速度,最高只能飆到1200MB/Sec,以這樣子速限只有600MB/Sec、1200MB/Sec的高速公路,Intel SSD 750固態硬碟這樣的跑車,根本無法發揮出它的性能。Intel SSD 750固態硬碟的話,存取速度按照不同容量版本,400GB版本(讀取:2.2GB/Sec,寫入:900MB/Sec,)1.2TB版本(讀取2.4GB/Sec,寫入:1.2GB/Sec),而要到這樣的速度,非得使用上PCIe 3.0 x4介面,因此,共推出了兩個版本,除了傳統的PCIe 3.0 x4卡版之外,另外,也做出了2.5吋SFF-8639傳統硬碟版,內部一樣是PCIe 3.0 x4電路。也至少要具備PCIe 3.0 x4介面,Intel SSD 750固態硬碟速度飆上2.4GB/Sec。Intel SSD 750固態硬碟,再見了SATA Express!
SATA Express,一開的設計,本身是一PCIe 2.0 x2插槽,附帶2個SATA 6Gb/s插槽。SATA Express上面的2個SATA 6Gb/s插槽,還可以分離作為獨立安裝SATA 6Gb/s硬碟使用。不過,由於一開始先天的不足,處理器以及晶片組上面不足的PCIe Lane數量,導致SATA Express被設計成只有PCIe x2,第一代導入的Intel 9系列主機板,Z97與X99上面的SATA Express,只有PCIe 2.0 x2,到了Skylake的Intel 100系列主機板,上面才會進化到PCIe 3.0 x2。不過,即便到了PCIe 3.0 x2,單向傳輸速度,會卡在2.0GB/Sec,這樣子就無法發揮出Intel SSD 750固態硬碟的全速。簡單來講,目前的主機板,SATA Express轉過去,只有PCIe 2.0 x2,速度會卡在1Gb/s,接下來的100系列,會改成PCIe 3.0 x2,速度又卡在2GB/Sec。於是,要用Intel SSD 750固態硬碟的話:「再見了SATA Express!」M.2插槽,也必須是PCIe 3.0 x4版本才行!

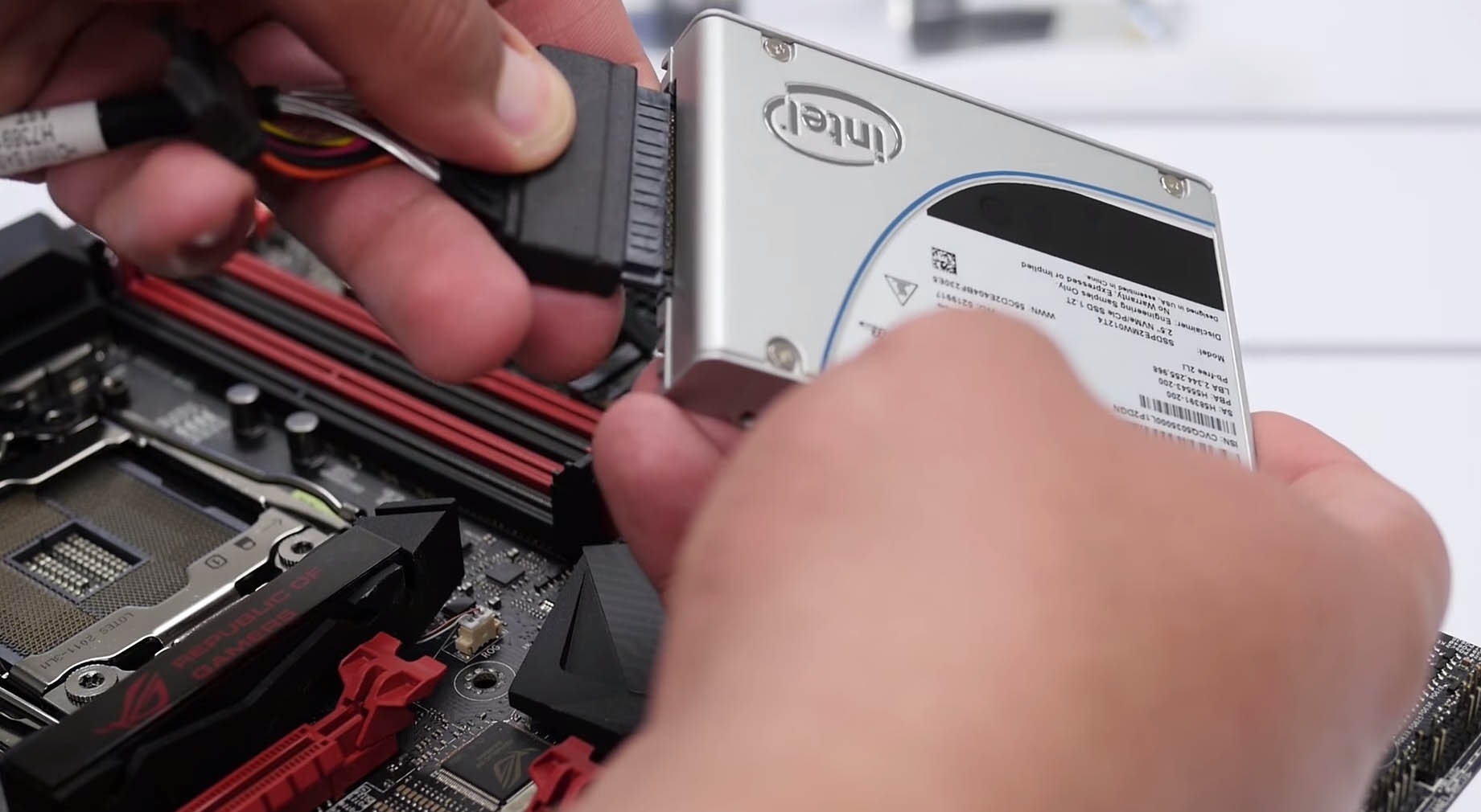

M.2插槽的話,歷經多代的改良,一開始是規劃成PCIe x2與PCIe x4介面,首先導入的是PCIe 1.0 x2電路,後來才有PCIe 2.0 x2電路,在Samsung XP941 SSD之後,PCIe 2.0 x4變成了必備規格,也因此,後來的M.2都做成了PCIe 2.0 x4電路,因應更快的固態硬碟存取速度,PCIe 3.0 x4電路的M.2因應而生。ASRock率先推出了Ultra M.2,就是採用了PCIe 3.0 x4電路,後面ASUS、GIGABYTE與MSI,也相繼引進PCIe 3.0 x4電路的M.2插槽。也因此,要安裝更快的SSD,M.2插槽,也必須是PCIe 3.0 x4版本才行!ASUS做出了一個M.2的轉接卡,可以安裝2.5吋SFF-8639傳統硬碟版的Intel SSD 750系列固態硬碟,一端接上2.5吋SFF-8639傳統硬碟版的Intel SSD 750系列固態硬碟,一端連接線,要接到ASUS特製M.2的轉接卡,接上主機板之後,就能啟用PCIe 3.0 x4介面2.5吋SFF-8639傳統硬碟版的Intel SSD 750系列固態硬碟。華碩最新的ASUS TUF系列SABERTOOTH X99主機板,上面的M.2插槽,已經是PCIe 3.0 x4電路,可以支援2.5吋SFF-8639傳統硬碟版的Intel SSD 750系列固態硬碟。
再見了SATA Express,迎接M.2時代的來臨!
什麼?SATA Express真的沒救了,當初只有設計PCIe x2電路,即便用上了PCIe 3.0,單向傳輸速度最高只能上2GB/Sec,加上浪費了2組SATA 6Gb/s埠,真的是只好說:「再見了SATA Express!」M.2的話,由於有設計PCIe x2與PCIe x4電路,用上了PCIe 3.0,單向傳輸速度則可以飆上4GB/Sec,剛好可以滿足Intel SSD 750固態硬碟的性能。這又是一個時代的眼淚,SATA Express,成為明日黃花。規格的設計錯誤,SATA Express變成了英雄無用武之地。再見了SATA Express,迎接M.2時代的來臨!
