鋼鐵般千錘百鍊、ASRock Z390 Steel Legend主機板實測
文．圖／JC 2019-05-27 12:00:00
華擎(ASRock)在今年CES 2019時推出旗下主機板新系列「Steel Legend」，主打有如「鋼鐵傳奇」般的堅固耐用，在外型上主打前衛外觀和耐久用料，獲得市場的不錯好評，早前率先推出的是B450 Steel Legend入門級主機板(下稱Z390 Steel Legend)，現在華擎再接再厲，將Intel Z390晶片用上Z390 Steel Legend主機板，同樣以耐久用料與經過可靠測試的長久使用壽命為特色，鎖定重視產品耐久度的中階價位市場。
ASRock Z390 Steel Legend主機板整體外形一覽，可以看到很顯眼的迷彩外型設計，展現硬派的風格。
主機板背面一覽照，採不規則型設計，電路板使用高密度防潮纖維，降低 PCB 板的間隙來保護主機板免受由於濕氣造成的電子短路的傷害。
正面打上ASRock Z390 Steel Legend驗明正身！
晶片保護散熱片，採用銀色的強悍外型，配上正面打上ASRock和Steel Legend字樣，除了可幫Z390晶片散熱之外，也身兼M.2鋁合金散熱盔甲。
處理器採LGA 1151腳位，可支援Intel第八代和第九代Core處理器。
8相相位設計以提供穩定電源，電源供電部分採單8pin供電，也支援8Pin EPS外接供電。

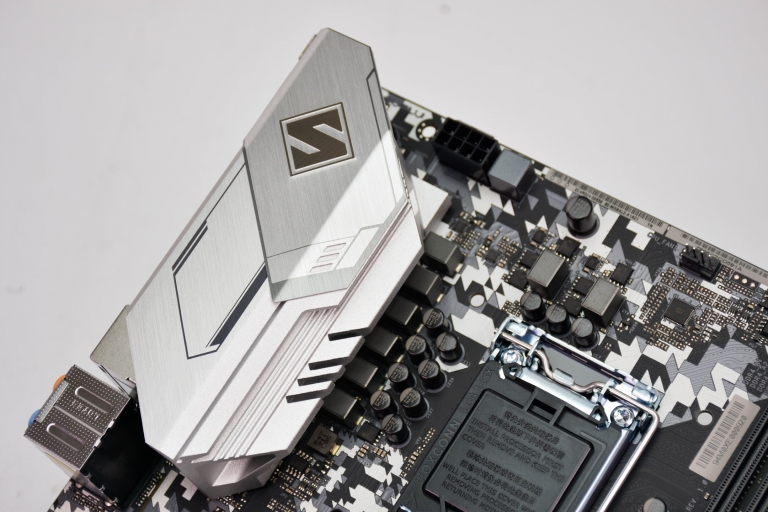

I/O保護蓋設計同樣使用鋼鐵般的銀色造型，並且放上代表Steel的「S」字樣Logo強化產品系列形象。
記憶體插槽共四組DDR4，支援頻率最大可達4266+(OC)，系統記憶體最大容量可支援到128GB。
PCIe插槽部分共兩組PCIe 3.0 x16、三組PCIe 3.0 x1，支援AMD Quad CrossFire和CrossFire，主PCIe槽使用合金插槽增加穩固性。M.2插槽部分則是共有兩組Ultra M.2，支援最高M Key 22110型。
主M.2插槽的鋁合金散熱盔甲，下方則是M.2 Key E插槽，支援2230型WiFi/BT模組與Intel CNVi。
Z390晶片以及南橋晶片保護散熱蓋下的另一個M.2插槽，最高可支援到M Key 2280型。
提供共六組SATA 6Gb/s供彈性使用，其中四組為直立式設計，另兩組位於主機板下排，採垂直插槽設計。
I/O連接埠的部分則是提供一天線模組、PS/2鍵鼠埠x1、HDMI和DisplayPort各一組、一組光纖SPDIF數位音訊輸出埠、USB 2.0 x2、USB 3.2 Gen 2 Type-A和USB 3.2 Gen 2 Type-C各一組、兩組USB 3.2 Gen 1、以及Intel GbE LAN RJ-45網路埠和鍍金音訊孔。
主機板供電部分使用Premium 60A超磁電感和Nichicon 12K頂級黑金電容等用料，具備至少12,000小時的使用壽命。
Addressable RGB燈效展示，並支援單顆調色功能。
顯示卡：NVIDIA GeForce RTX 2080
記憶體：TEAMGROUP T.FORCE XCALIBUR DDR4-3200MHz 8GB x 2
SSD：Intel Optane SSD 905P 480GB
電源供應器：Thermaltake Toughpower XT Platinum 1275W
作業系統：Windows 10 1809
GeForce驅動版號：430.64 WHQL

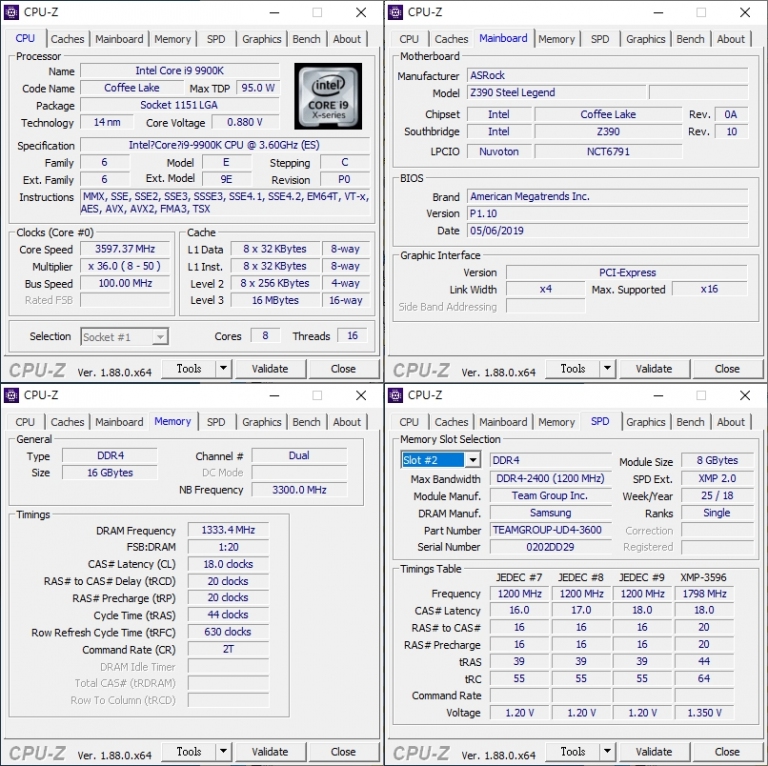

從cpu-z中可看到處理器為Intel Core i9-9900K，基礎時脈3.6GHz，記憶體部分則是16GB DDR4-3200MHz。
快速測試處理器效能，單核獲得536.3、多核則是5472.8，解放9900K表現不錯。
Cinebench R20中，總分獲4919 cb、單核獲得482 cb。
AIDA64 Extreme記憶體測試中，讀寫速度分別獲得37239 MB/s和37796 MB/s的表現。
顯示卡部分可以看到搭載的是NVIDIA GeForce RTX 2080，基礎時脈1515 MHz、動態時脈1800 MHz。

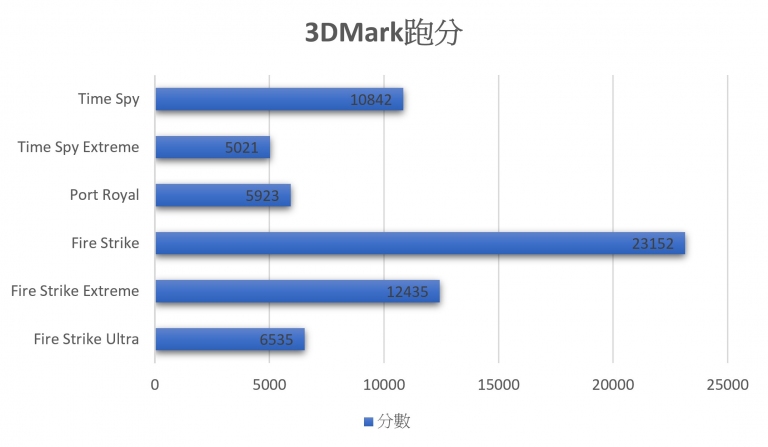

3DMark跑分中各測試模式的分數比較。

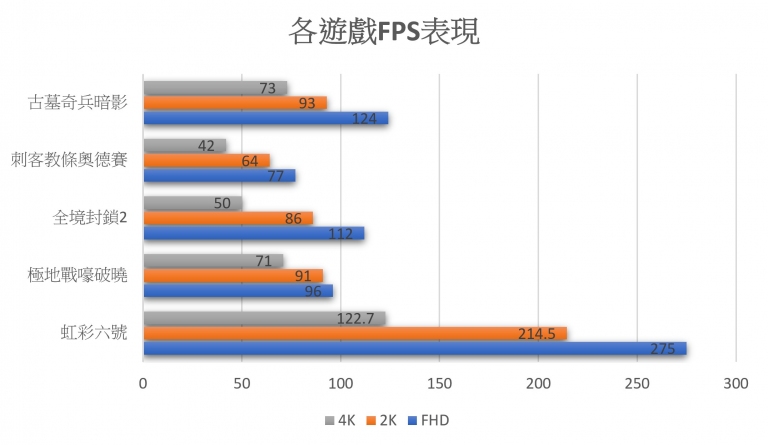

各遊戲在不同解析度下的平均FPS表現。
在最新的PCMark 10 2.0版本中，獲得7447分的成績，其中必要項目獲得11129、生產力獲得8931、數位內容創作獲得11277的高分，可見Z390 Steel Legend徹底解放處理器和顯示卡效能。
主介面中提供主基本的基本資訊，包含處理器以及記憶體插槽狀況，可看到9900K處理器和共16GB記憶體。
OC Tweaker中提供各式硬體的超頻功能，像是處理器、記憶體以及XMP設定等等
Advanced進階頁面中則是可以進一步調整各式細項數值
Tool頁面中可以使用不同的特殊功能，像是若要直接升級BIOS版本的話，插上網路線(路由器需支援DHCP)便可以直接使用Internet Instant Flash功能，快速更新至最新版BIOS。
H/W Monitor面中則是提供各式硬體目前的數值，像是CPU溫度、風扇轉速、電壓等等
廠商電話：02-2896-5588
廠商網址：www.asrock.com.tw
鋼鐵傳奇、堅固耐用
「Steel Legend」鋼鐵傳奇系列設計原意在於提供玩家堅固耐用、壽命更久、且性能也可靠的主機板，因此在該系列主機板中用上各種高級好用料，同時也支援華擎獨家的Polychrome SYNC燈效設定，可同步其他同樣支援該燈效設定的產品。小編就來帶玩家們細細觀察一番囉！
ASRock Z390 Steel Legend主機板整體外形一覽，可以看到很顯眼的迷彩外型設計，展現硬派的風格。
主機板背面一覽照，採不規則型設計，電路板使用高密度防潮纖維，降低 PCB 板的間隙來保護主機板免受由於濕氣造成的電子短路的傷害。
正面打上ASRock Z390 Steel Legend驗明正身！
晶片保護散熱片，採用銀色的強悍外型，配上正面打上ASRock和Steel Legend字樣，除了可幫Z390晶片散熱之外，也身兼M.2鋁合金散熱盔甲。
處理器採LGA 1151腳位，可支援Intel第八代和第九代Core處理器。
8相相位設計以提供穩定電源，電源供電部分採單8pin供電，也支援8Pin EPS外接供電。
I/O保護蓋設計同樣使用鋼鐵般的銀色造型，並且放上代表Steel的「S」字樣Logo強化產品系列形象。
記憶體插槽共四組DDR4，支援頻率最大可達4266+(OC)，系統記憶體最大容量可支援到128GB。
PCIe插槽部分共兩組PCIe 3.0 x16、三組PCIe 3.0 x1，支援AMD Quad CrossFire和CrossFire，主PCIe槽使用合金插槽增加穩固性。M.2插槽部分則是共有兩組Ultra M.2，支援最高M Key 22110型。
主M.2插槽的鋁合金散熱盔甲，下方則是M.2 Key E插槽，支援2230型WiFi/BT模組與Intel CNVi。
Z390晶片以及南橋晶片保護散熱蓋下的另一個M.2插槽，最高可支援到M Key 2280型。
提供共六組SATA 6Gb/s供彈性使用，其中四組為直立式設計，另兩組位於主機板下排，採垂直插槽設計。
I/O連接埠的部分則是提供一天線模組、PS/2鍵鼠埠x1、HDMI和DisplayPort各一組、一組光纖SPDIF數位音訊輸出埠、USB 2.0 x2、USB 3.2 Gen 2 Type-A和USB 3.2 Gen 2 Type-C各一組、兩組USB 3.2 Gen 1、以及Intel GbE LAN RJ-45網路埠和鍍金音訊孔。
主機板供電部分使用Premium 60A超磁電感和Nichicon 12K頂級黑金電容等用料，具備至少12,000小時的使用壽命。
Addressable RGB燈效展示，並支援單顆調色功能。效能測試
為完整展現Z390 Steel Legend的全部效能，小編也使用目前常見的多種跑分軟體包含3DMark、PCMark 10等等作為標準，並且搭配熱門的數款遊戲作為實際遊戲FPS的測試標準。另外，為因應Z390 Steel Legend對應的也是Intel較高階的處理器版本，因此本次的測試平台也會以高階的硬體如Intel Core i9-9900K和NVIDIA GeForce RTX 2080等作為測試平台的規格進行測試，並將Z390 Steel Legend與之搭配時展現的最佳效能展現給玩家們參考。測試平台規格
處理器：Intel Core i9-9900K顯示卡：NVIDIA GeForce RTX 2080
記憶體：TEAMGROUP T.FORCE XCALIBUR DDR4-3200MHz 8GB x 2
SSD：Intel Optane SSD 905P 480GB
電源供應器：Thermaltake Toughpower XT Platinum 1275W
作業系統：Windows 10 1809
GeForce驅動版號：430.64 WHQL
從cpu-z中可看到處理器為Intel Core i9-9900K，基礎時脈3.6GHz，記憶體部分則是16GB DDR4-3200MHz。
快速測試處理器效能，單核獲得536.3、多核則是5472.8，解放9900K表現不錯。
Cinebench R20中，總分獲4919 cb、單核獲得482 cb。
AIDA64 Extreme記憶體測試中，讀寫速度分別獲得37239 MB/s和37796 MB/s的表現。
顯示卡部分可以看到搭載的是NVIDIA GeForce RTX 2080，基礎時脈1515 MHz、動態時脈1800 MHz。
3DMark跑分中各測試模式的分數比較。
各遊戲在不同解析度下的平均FPS表現。
在最新的PCMark 10 2.0版本中，獲得7447分的成績，其中必要項目獲得11129、生產力獲得8931、數位內容創作獲得11277的高分，可見Z390 Steel Legend徹底解放處理器和顯示卡效能。簡單明瞭的BIOS設定介面
Z390 Steel Legend主機板的BIOS設定延續華擎BIOS簡單明瞭的介面，所有功能一目了然，就算對BIOS設定不熟悉的玩家也能輕鬆搞定。
主介面中提供主基本的基本資訊，包含處理器以及記憶體插槽狀況，可看到9900K處理器和共16GB記憶體。
OC Tweaker中提供各式硬體的超頻功能，像是處理器、記憶體以及XMP設定等等
Advanced進階頁面中則是可以進一步調整各式細項數值
Tool頁面中可以使用不同的特殊功能，像是若要直接升級BIOS版本的話，插上網路線(路由器需支援DHCP)便可以直接使用Internet Instant Flash功能，快速更新至最新版BIOS。
H/W Monitor面中則是提供各式硬體目前的數值，像是CPU溫度、風扇轉速、電壓等等結語：如同鋼鐵般堅固耐用，值得收藏
華擎推出的Steel Legend鋼鐵傳奇系列，主打使用高階好用料，提供玩家堅固耐用、壽命長久的主機板系列新選擇，不僅如此，就連外型上都是以銀色的強硬硬派風格作為點綴，完整呈現「鋼鐵」般的強韌特性。而在內部硬體規格上，作為Z390系列主機板，同樣也能徹底解放第八代和第九代Core系列處理器，強化玩家整體的使用體驗。另外，相較於華擎自家頂級的太極系列(Taichi)主機板，鋼鐵傳奇的價格相對會親民不少，讓華擎能夠再度以高C/P值的選擇，提供玩家主機板的新選擇。廠商資訊
廠商名稱：ASRock - 華擎科技股份有限公司廠商電話：02-2896-5588
廠商網址：www.asrock.com.tw
