主機板

內建Thunderbolt 3搭配7組顯示,GIGABYTE Z390 DESIGNARE + AORUS RTX 2070 XTREME提供設計師最佳創作組合平台

文.圖/Cheng 2018-11-28 12:13:16
為讓內容創作者能夠擁有更好的創意發揮空間,使其思若湧泉的創意能夠即時揮灑,以成就出偉大的作品,當今的電腦正朝向更快速、更敏捷的方向來設計,以提供最好的效能表現。

以當今效能最卓越的電腦平台來說,在Intel主機板上就是Z390平台,搭配NVIDIA GeForce RTX顯示卡,即可提供各式內容創作者充足的馬力,讓工作順利進行。以目前電競平台盛行的趨勢下,許多主機板產品也都針對電競玩家來設計,就會比較忽略到內容創作者的需求性,但是若有廠商看到這塊市場的未來性,能推出針對內容創作者所量身打造的設計師款主機板與顯示卡,並提供更多的擴充彈性與視訊輸出能力,相信一定可以更加的符合內容創作者的需求!

技嘉全新DESIGNARE家族,專為創作者所打造

目前各家板卡廠商的Intel Z390主機板系列,頂級版本都幾乎清一色主打玩家、電競風格,唯有GIGABYTE(技嘉)另外推出專為設計師與內容創作者所打造的DESIGNARE系列頂級規格主機板,同樣採用了最新一代的Z390晶片組。不僅在整體外型上做了質感提升的設計,連內裝也不含糊,直接提供兩組Thunderbolt 3連接埠,大大強化使用彈性。獨特的DESIGNARE有別於現有的電競主機板設計風格,透過內斂低調的整體印象,搭配許多設計元素的巧思,讓這片主機板看起來另有一番特別的設計感!

而除了主機板的獨特之處外,顯示卡的效能表現對於內容創作者也是很重要的。這次技嘉推出的AORUS GeForce RTX 2070 XTREME 8G顯示卡,除了本身採用最新的RTX系列、支援即時光跡追蹤技術以外,其內建多達七組的外接顯示輸出連接埠,絕對可以滿足設計師多螢幕輸出的需求。兩者合一之下,創造了設計師與創作者對於使用需求上更多無限可能的想像變換真實的展現空間。

接下來就跟著小編一起一探為創作者所推出的Z390 DESIGNARE主機板配上高階顯示卡後,能為創作者帶來的強大表現吧!


創作者首選組合嶄新開箱

GIGABYTE Z390 DESIGNARE(下稱Z390 DESIGNARE)從系列名稱的定名就可以看出,DESIGNARE系列是屬於專業應用取向,例如設計師或是內容創作者等等,這一系列是自從Intel 100系列晶片組主機板就開始導入,以通過各類高負載效能測試的驗證,並支援NVIDIA Quadro專業繪圖卡最高穩定性和最佳的效能表現所全新打造。而Z390 DESIGNARE無論是在主機板本身的外型設計質感,或是主要的硬體規格配置,都在各方面針對設計師的需求,做了許多實用的設計。以下我們就先來幫大家開箱囉!

Z390 DESIGNARE滿滿的設計元素從最外層的外箱包裝就可以看出,很有視覺質感的線條圖騰格外顯眼。


右下方打上Z390 DESIGNARE驗明正身,並且強調支援Thunderbolt 3連接埠。


內附的相關配件如使用手冊、SATA線、安裝光碟等等。


AORUS GeForce RTX 2070 XTREME 8G開箱體驗
另一方面,為和Z390 DESIGNARE搭配,也選擇了AORUS GeForce RTX 2070 XTREME 8G(下稱AORUS RTX 2070 XTREME)顯示卡,來進行整體的測試。這款顯示卡冠上XTREME名號,出廠時的核心時脈就已經比NVIDIA公板顯示卡還要高,可說是完全針對極限超頻玩家而來,其超頻後的能力勢必能在繪圖方面有突出的表現,而高效能的繪圖能力對於設計師們來說也是必要的硬體需求。在連接埠的部分比其他顯示卡硬是多了兩組HDMI連接埠,總計提供了7組外接顯示輸出(同時可提供高達4組外接螢幕輸出,以及USB埠輸出),多螢幕輸出的配置可讓設計師輕鬆進行多螢幕的控制與輸出需求。接下來我們同樣為各位快速開箱喔!

AORUS RTX 2070 XTREME的外箱直接放上大大的AORUS老鷹頭,顯得格外顯眼阿!


背面則是放上這次強調的特色,包含三風扇設計、創新RGB燈效,以及額外附贈的顯示卡支架。


內箱則是顯示卡本身以及說明書和相關配件。


Z390 DESIGNARE從裡到外精心「設計」的元素

在與大家一探Z390 DESIGNARE到底有多為設計師著想以前,先聽小編快速帶大家了解其重要規格和特色。處理器腳位採用LGA 1151,支援Intel最新第九代處理器(也向下支援第八代),記憶體的部分提供四組插槽,並且支援雙通道Non-ECC DDR4記憶體,最高時脈可支援至4266 MHz且可擴充至64GB。提供三組PCIe x16插槽和兩組PCIe 3.0 x1,另有兩組PCIe Gen 3 x4 NVMe M.2插槽(支援SATA和PCIe x4/x2 SSD),至於SATA 6Gb/s插槽的部分則是提供六組,支援RAID 0/1/5/10功能。在I/O埠方面,則是提供一組PS/2鍵鼠插座、一組DisplayPort、一組HDMI、兩個SMA天線連接埠(2T2R)、兩個USB 3.1 Gen 2 Type-A、兩組Thunderbolt 3連接埠(USB-C,支援USB 3.1 Gen 2)、四組USB 3.1 Gen 1、兩組USB 2.0/1.1連接埠,兩個RJ-45網路孔、一個S/PDIF光纖輸出和五組音源接頭,連接埠可以說是誠意滿滿。下面就來瞧瞧Z390 DESIGNARE的細部特色囉!

主角Z390 DESIGNARE主機板!主視覺黑銀配色貫串主機板,處處可見經過專業考量的外型設計。


PCB板噴上消光黑材質,使得主機板更加低調有質感。


背板上也有打上RGB燈條,整體的RGB燈效視覺感十足。


處理器採LGA 1151腳位,支援Intel第九代處理器,供電部分則是使用12+1相位處理器電源設計,採用兩倍銅電路板強化處理器供電效果和穩定性。


散熱片也是以黑銀配色做視覺設計,採分離式的獨立保護蓋,中央用散熱管連接。


使用8+4 實心針腳處理輔助電源接頭,藉此精準提供控制主機板上各零組件所需的穩定電力。

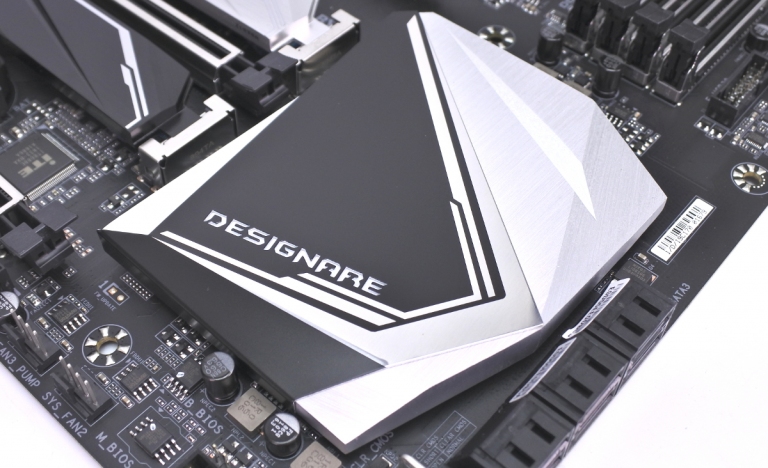

Z390晶片組上的保護蓋,黑銀串色的強烈視覺感,加上精心設計的DESIGNARE字體,讓整體看起更有質感了。


PCIe插槽共有三條,每一條都使用全包覆式不鏽鋼防護裝甲,強化大尺寸顯示卡穩定性。另外可支援NVIDIA Quadro專業繪圖卡系列,也可支援雙PCIe架構SSD讓系統的讀取速度更快。


PCIe NVMe M.2插槽共有兩組,並提供兩片散熱鰭片裝甲,可有效帶走M.2 SSD密集存取時所產生的廢熱,讓SSD不會因為溫度過高而降低存取效能。


記憶體部分共有四條雙通道記憶體插槽,每條都使用單片式金屬防護設計,可防止PCB扭曲變形同時降低干擾。時脈最高可支援至4266 MHz,可擴充至最高64GB。


SATA 6Gb/s共提供六組插槽。


內建前置USB 3.1 Gen 2 Type-C接頭,可用來和USB 3.1裝置進行資料傳輸或是為USB 3.1行動裝置快速充電。


音效方面採用WIMA Hi-Fi等級電容,並且搭配技嘉獨家的AMP-UP Audio技術,以表現沉穩的低頻和清晰的高頻,提供優秀的音質體驗。


內建Debug燈顯示CPU、DRAM、VGA、BOOT四階段偵測狀態,可幫助使用者快速診斷出開機過程時的問題


I/O埠採用一體式後窗檔板裝甲,讓I/O埠的耐用度得以提升。連接埠方面則是給得非常彈性,且誠意滿滿。


內建Intel 802.11ac Wave 2 CNVi Wi-Fi和藍牙5.0,晶片位置在主機板中央。


雙Intel GbE LAN搭配cFosSpeed網路加速軟體,不只提供穩定快速的網路,也維持並降低網路延遲時間。


AORUS RTX 2070 XTREME 8G解放設計師的效能潛力

這次與Z390 DESIGNARE搭配的是AORUS RTX 2070 XTREME顯示卡,同樣地,在詳細帶領各位看官了解細部特色以前,小編也快速帶大家了解其硬體規格,AORUS RTX 2070 XTREME內建的記憶體為8GB GDDR6 256位元記憶體,GPU時脈為1815 MHz,比NVIDIA官方公版的1620 MHz還要更高,效能也就更加強化。連接介面採PCIe 3.0 x16,電源設計為10+2相位,供電接頭則是8+6 pin。外觀上最大特色在於技嘉首創的風之力均流疊合三風扇設計,並搭配酷冷系統強化其散熱能力,同時,在RGB燈效方面也採用RGB三環燈燈效,可做出多種創新RGB燈效。

另外,在連接埠的多元性也是一大特色,提供多達7個顯示輸出連接埠,共有三組HDMI、三組DisplayPort和一組USB-C,可讓設計師在不需要額外轉接頭的情況下,任意連接三個HDMI螢幕或三個DP螢幕,最多可同時輸出4組螢幕。以設計師們的使用來說,可藉由連接三個HDMI+一個DisplayPort的配置,各自輸出4K解析度畫面,或者也可以將四組4K畫面展示成8K解析度畫面作其他使用,讓設計師的使用彈性大增。接下來就來看看AORUS RTX 2070 XTREME的細部特色囉!

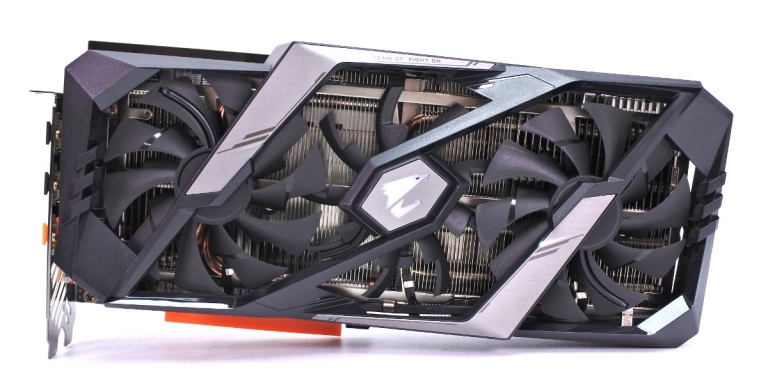

顯示卡本身亮相!小編很喜歡這次AORUS RTX系列顯示卡的風扇殼設計,三條斜切面的外型整體視覺感十足。


正面放上AORUS老鷹頭強化品牌信仰。


採用高級用料,使用航太等級PCB保護膜,提供防塵、防潮和防氧化的能力,大大提升顯示卡整體的耐用度。


供電接頭採用8+6 pin配置,內部使用10+2電源相位設計,可有效降低MOSFET的工作溫度,搭配Ultra Durable的全固態電容、金屬電感等耐久用料,提升顯示卡使用壽命。


正面使用均流疊合三風扇設計,以提升顯示卡的散熱能力。


三風扇是由三個10公分的風扇提供更大、更平順的風流,並搭配抗擾流Alternate Spinning風扇設計,增加三風扇的散熱效率。


內部的散熱鰭片不僅有彎角的造型,還有高低設計,可順著風向將風流導入鰭片內,最佳話散熱面積並且減少風切聲。


連接埠的部分提供HDMI和DisplayPort各三組,另有一USB-C連接埠,設計師們最多可同時輸出四組4K螢幕,組成一個8K解析度畫面,增加使用彈性。


顯示卡上方打上AORUS商標,該區域同時也支援技嘉Fusion RGB燈效。


同樣支援RGB燈效的區域還有顯示卡背板上的AORUS商標。


顯示卡背面AORUS商標RGB燈效展示。


搭配Z390 DESIGNARE主機板以後的燈效,皆可藉由內建的RGB Fusion軟體進行客製化。

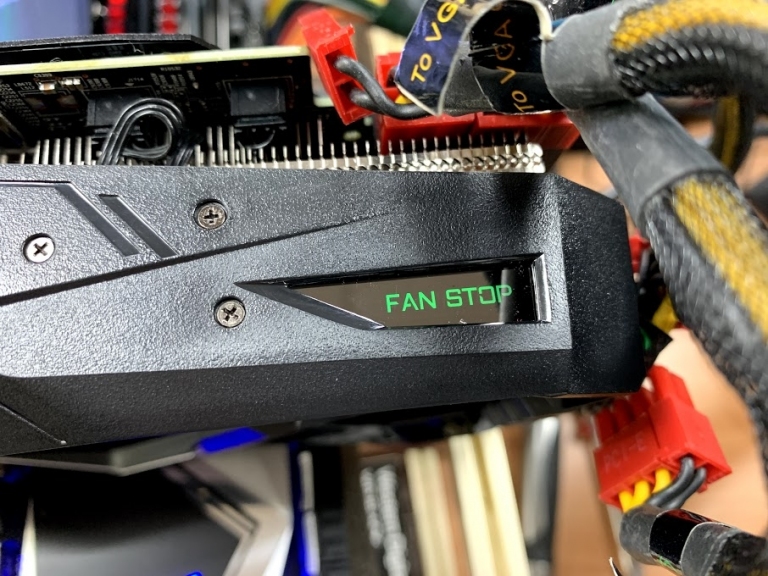

上方另有「Fan Stop」燈效顯示,可隨時在黑暗中掌握顯示卡風扇轉動狀況。


另外,因應高階顯示卡重量越來越重,AORUS RTX 2070 XTREME也隨附顯示卡支撐架,避免長期使用因重量造成顯示卡彎曲的可能。


絕佳組合搭配,激發創作動能!效能測試大公開

看完了Z390 DESIGNARE和AORUS RTX 2070 XTREME的細部介紹後,當然就要來看看設計師們最注重的效能測試的部分啦!接下來我們將先以常見的跑分軟體測試,以快速瀏覽兩者搭配後的效能,另外也會利用專業測試軟體模擬設計師們常用的工作環境,藉此了解其一般使用時的效能表現。

測試平台規格
處理器:Intel Core i9-9900K
主機板:GIGABYTE Z390 DESIGNARE
記憶體:Apacer Blade DDR4-3000 8GBx2
顯示卡:AORUS GeForce® RTX 2070 XTREME
SSD:WD Black NVMe SSD 1TB (M.2)
電源供應器:Thermaltake Toughpower XT PLATINUM 1275W
作業系統:Windows 10 1809

藉由CPU-Z了解平台目前的基本資訊。處理器使用Intel Core i9-9900K處理器,採14nm製程、8C/16T配置。


主機板的部分則是GIGABYTE Z390 DESIGNARE,搭載Z390晶片。旁邊的記憶體部分則是16GB。


藉由SPD深度了解記憶體時脈為3000 MHz,顯示卡則是AORUS GeForce® RTX 2070 XTREME。


快速使用CPU-Z的Benchmark進行跑分,單核分數達到565、多核則是5687,優於10C/20T架構的Intel i7-7900X處理器。


使用Cinebench進一步了解處理器效能,OpenGL獲得167.90 fps、CPU獲得2068分。


使用3DMark軟體中的Time Spy模式進行測試,獲得9142的總分,表現優異。


將解析度拉到4K下的Time Spy XTREME模式表現依舊亮眼,同樣獲得4387分。




在VRMark測試中,Orange Room、Cyan Room和Blue Room等不同模式裡,分別獲得11494、7756和2874分的表現,皆達到高階電腦的配置。


接下來則是和創作者、設計師相關的測試。我們測試SPECviewperf 13這套與專業工程繪圖效能的測試軟體,其集結了3DS Max 2016 (3dsmax-06)、CATIA V6 R2012 (catia-05)、Creo 3-PTC (creo-02)、Energy (energy-02)、Maya 2017 (maya-05)、Medical CT/MRI (medical-02)、Autodesk Showcase 2013 (showcase-02)、Siemens NX 8.0 (snx-03)、Solidworks 2013 SP1 (sw-04)等專業繪圖與分析軟體,可測試出該電腦平台在各專業應用領域的效能表現,以下可以看到各式軟體的測試結果。

以SPECviewperf 13進行測試各種專業工程繪圖軟體的各項表現


從上面的測試可得知,在3dsmax、catia、creo、maya、showcase等軟體表現中,皆有超過100分以上的表現,非常優異!至於sw、medical這些比較繁重的軟體,也有超過50分以上的水準。至於工作負載量最重的工作站級專業軟體如energy與snx,分數表現上也不差!整體來說,DESIGNARE主機板+AORUS RTX 2070 XTREME,在專業應用繪圖軟體上,能賦予設計師應有的超強效能,讓設計師能夠快速進行各式專業領域應用!

至於影音轉檔方面,當今不少影音編輯師早已導入4K影片的剪輯,因此經常性的4K影音轉檔已是家常便飯。我們透過X265 Benchmark這套測試軟體,來進行4K影音的轉檔,測試結果如下。

以X265 Benchmark來進行4K影音轉檔測試,獲得了15.714 FPS的成績,整體時間耗費1分48秒


從上圖可以得知,在進行一段4K影音轉檔測試時,CPU的各項額外指令集都運用上了,最終獲得了15.714 FPS的成績,整體時間耗費1分48秒!這樣表現比使用工作站等級的Intel Xeon E5 2630 v3 (15.04fps)還要優異!因此,使用技嘉這樣的平台組合,確實可以讓轉檔速度發揮全速,幫助影音剪輯師、攝影師、YouTuber們快速處理完4K影片的後製,並快速上傳至影音平台!

結語:富有內容創作基因,激發設計師更多創意

整體評測下來,我們可以得知GIGABYTE Z390 DESIGNARE 主機板,以內容創作者的角度來打造旗艦級主機板,同樣提供高效能、高檔周邊連接埠(如Thunderbolt),以及內建Wi-Fi功能,但又無需太多複雜又細項的硬體設定就能有效的運行無礙,無論設計師與創作者們是否對硬體具備專業知識,都能輕鬆搞定好一台高效能的工作機台,幫助他們或其團隊完成自己的工作,但又不失去可以自行操控調校硬體特色的可能,等於兩者兼顧的強大組合。

另外,搭配的AORUS RTX 2070 XTREME 8G顯示卡,除了不僅是玩家們絕佳的遊戲專用顯示卡之外,其提供的多螢幕輸出功能,更可幫助設計師、VR設計師、光跡特效師們提供高達4螢幕的輸出能力,不管是透過4組4K螢幕來組成8K畫面,或是進行更高解析度的工作需求,都能游刃有餘,甚至在工作之餘,也能暢享高階遊戲世界之中,提供使用者雙重的運作環境。

在當今高階頂級產品紛紛主打玩家、電競的趨勢下,技嘉的「設計師」款產品線,提供內容創作者絕佳的使用環境,以幫助他們快速組裝好自己的工作環境,以快速、輕鬆的完成各種工作,將創意發揮至極致,成就出偉大的作品,絕對是這個領域使用者的首選,如果您剛好也是設計師或是創作者們的一員,那GIGABYTE Z390 DESIGNARE主機板搭配AORUS RTX 2070 XTREME 8G顯示卡,肯定是您的最佳選擇,除了是提供您創意揮灑的絕佳組合外,也會是您創作源源不絕的最佳幕後支柱,值得推薦選購!

GIGABYTE Z390 DESIGNARE主機板:富有內容創作基因的絕佳主機板


AORUS RTX 2070 XTREME 8G顯示卡:提供超多視訊輸出功能,提供設計師滿滿畫面的絕佳顯示卡
