主流玩家C/P值最佳選擇，ASRock Z390 Extreme4開箱實測

文．圖／Cheng 2018-12-11 18:40:45

先前小編曾為大家介紹過ASRock(華擎)推出的頂級Z390主機板Z390 Taichi，但其實ASRock針對這次Z390晶片組，還有針對不同目標客群所推出的主機板系列。這次所要介紹的Extreme系列主機板Z390 Extreme4，則是主攻進階級、主流級、入門級三大階層需求的電腦組裝市場，同時也是針對不同領域設計師的需求所量身打造，在主機板的配置上也多有著墨，接下來就跟著小編一起來開箱這次收到的新品ASRock Z390 Extreme4主機板吧！

ASROCK Z390 Extreme4主機板

ASRock Z390 Extreme4主視覺更一致

從Z390 Extreme4的外箱上就能直接看到主機板視覺的設計，斜紋線條的配置不同於太極主機板外放，相對有些低調簡潔。

內部的外盒則是更加沉穩，全黑色配色，僅在正面放上ASRock商標。箱盒上方有手提握把，可方便提取或攜帶。

打開外盒後，就會直接先看到內部的所有配件。

隨附的配件一覽，包含使用手冊和安裝光碟，I/O擋板、四條SATA傳輸線、SLI HB橋接卡以及M.2插槽的螺絲。

放在配件組底下的就是Z390 Extreme4本身，外層有用泡棉做額外保護。

來了，Z390 Extreme4主機板本身亮相！

滿足主流市場所需配置

接下來且聽小編說明一下，這次Z390 Extreme4主機板和上一代Z370版本的配置，基本上可說是大同小異，主要差異在於視覺上，像是I/O埠的上蓋這次有打上ASRock商標橫貫、RGB的燈效位置這次也有增加，另外一個比較貼心的部分，就是附上一片M.2散熱片，嚴格來說以上就是和前一版本最主要的差異了，其他大抵來說都是一樣的。不過考量到Extreme系列都會提供十分到位的功能，因此，Z390 Extreme4的便利性也是可圈可點。

Z390 Extreme4正面美照給大家。先前外盒上出現的斜紋設計，在晶片組保護蓋、M.2散熱蓋和I/O蓋上以及整片主機板的底部主視覺上都可以找到。

處理器腳位部分採用LGA 1151，支援Intel最新第九代Core處理器，並且也向下相容第八代Core處理器，搭配晶片組當然就是Z390了。在記憶體的部分，提供四組DDR4插槽，最高可支援4300+ MHz，最大則是可擴充至64GB。PCIe介面的部分則是提供三組PCIe 3.0 x16、三組PCIe 3.0 x1，支援NVIDIA Quad SLI和AMD 3-Way CrossFireX技術，無論是玩家還是不同領域的設計師，若是有需要多張顯示卡同時使用時，都可以直接安裝。

儲存裝置方面，M.2的部分提供雙M.2 SSD插槽，支援SATA 6Gb/s和Ultra M.2，可透過ASRock U.2 Kit相容U.2規格的SSD。SATA插槽的部分則是提供八組，其中六組為Z390晶片組原生支援，另外兩個則是ASMedia SATA控制器支援，並且支援RAID 0/1/5/10。

I/O埠的部分，提供雙USB 3.1 Gen 2(Type-A、Type-C各一)連接埠，可提供高達10Gbps的傳輸速率，另外還搭載共計四組USB 3.0 Type-A連接埠、一組PS/2鍵鼠孔，影像輸出的部分，則是提供DisplayPort、HDMI、D-Sub各一組，網路連接部分則是提供一組Intel LAN，採用l219V Gigabit控制晶片增加穩定性。另外由於這次Z390 Extreme4本身並無內建Wi-Fi功能，因此，主機板上另有一組M.2(Key E)插槽可讓玩家額外做802.11ac無線連接，I/O埠則是有提供托架方便使用。音訊部分則是提供一組S/PDIF和五組3.5mm耳機孔，都採用ALC1220 HD編碼。

底板部分採用ASRock四層PCB板，並採用POOL(Planes On Outer Layers)技術，將特別敏感的記憶體線路走在PCB板的內層，防止雜訊或干擾，以提供穩定的記憶體表現。

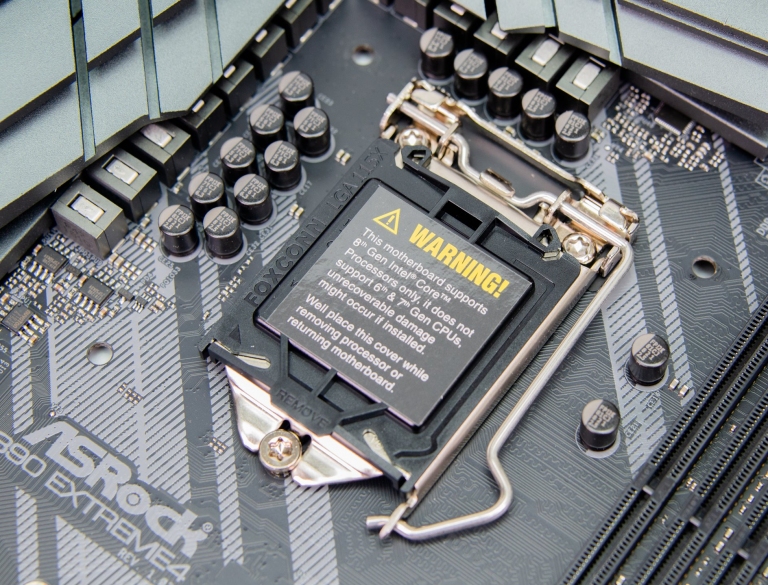

CPU插槽使用LGA 1151腳位，並採用FOXCONN產品，可支援Intel第九代和第八代Core系列處理器。

採12相位供電，散熱片使用鋁合金散熱片保護MOSFET和內建晶片區，並強化散熱能力，讓系統運作得以更加穩定。

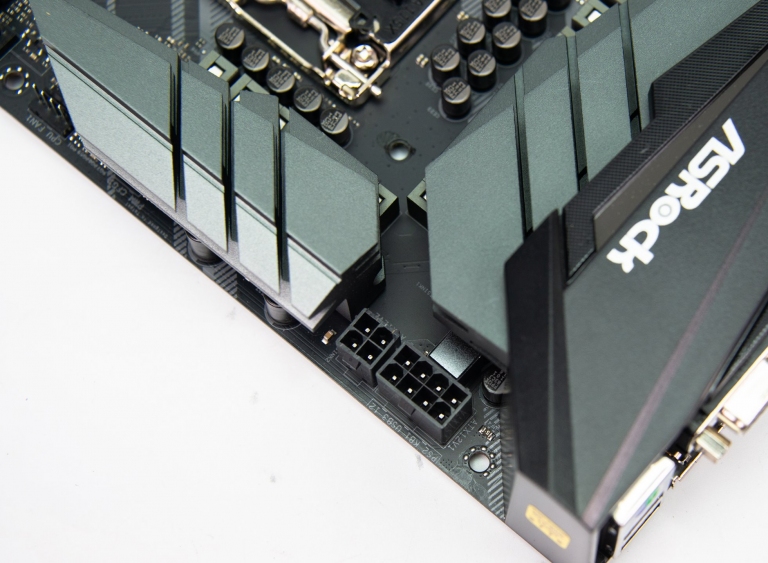

電源採用8+4 pin配置，以提供處理器穩定的電源輸入。

處理器下方打上「ASRock Extreme4」驗明正身。

記憶體部分提供四組DDR4雙通道插槽，最高時脈可支援4300+ MHz，可擴充至64GB。

PCIe插槽共有三條PCIe 3.0 x16，可支援NVIDIA Quad SLI和AMD Quad CrossFireX，上方兩條有合金插槽穩固大尺寸顯示卡，並確保訊號傳輸。另有三組PCIe 3.0 x1。

提供兩組M.2插槽，並附上一片散熱片，以穩定M.2 SSD的效能。可相容於SATA 6Gb/s和Ultra M.2規格之SSD。

SATA埠共計八組，其中六組為Z390原生，另外兩組則是ASMedia控制器支援。

Z390晶片組保護蓋，正面有顯眼的黑白線條貫穿和ASRock商標，強化視覺感。

藏於保護蓋下方的Z390晶片本身。

I/O埠一覽，該有的連接埠樣樣不缺，誠意十足。

ASRock的天籟美聲4代搭配最新的Realtek ALC1220晶片，可支援7.1聲道，強化Z390 Extreme4的音質表現。

RGB燈效接針可額外連接支援Polychrome RGB認證的外接RGB裝置，並藉由內建軟體一併設定。

藉由Polychrome RGB軟體即可自由調整主機板上的燈效。

Z390 Extreme4 燈效展示。

直覺式BIOS介面

過往主機板的BIOS介面都十分複雜，對於一般玩家來說，普遍是不會去輕易接觸的「混亂世界」，不過現今的主機廠商們為了讓玩家可以更簡單快速的設定BIOS內的各項設定，都有將其介面簡單化，使得整體的操作可以更加直覺，ASRock Z390 Extreme4的BIOS介面也不例外。

BIOS首頁介面可以直接查看各項基本資訊，包含記憶體、SATA使用情況、CPU風扇、開機順序和各項溫度等等。

按下F6後即可進入進階設定，主選單中可以進一步查看CPU和記憶體資訊。

超頻工具中則是提供CPU、記憶體設定，並可讓玩家設定檔案，以便隨時切換。

進階選單中則是可以針對如CPU、晶片組、儲存裝置等選項做更進一步的細部設定。

工具選單中則是包含ASRock Polychrome RGB軟體，以及常用的Instant Flash更新工具等等。

硬體監控頁面則是提供目前各項硬體配備的細部資訊，像是溫度、電壓等等。

開機選單則是可以設定電腦開機的順序，需要以USB隨身碟開機時即可從這裡設定。

Z390 Extreme4解放CPU、GPU效能

看完Z390 Extreme4本身的細部特色介紹後，就要來看看實際的效能表現了。我們找了幾款常見的測試軟體進行效能測試，並以當前熱門的數款遊戲作為FPS體現的標準，實際體驗Z390 Extreme4在遊戲中的表現為何。

測試平台規格

處理器：Intel Core i9-9900K
主機板：ASRock Z390 Extreme4
記憶體：G.Skill FLARE X F4-3200C14-8GFX DDR4-3200 @ 2666 8GBx2=16GB
顯示卡：AORUS GeForce RTX 2080 Ti 11G
SSD：WD Black NVMe SSD 1TB (M.2)
電源供應器：Thermaltake Toughpower XT PLATINUM 1275W
作業系統：Windows 10 1809

從CPU-Z的資訊中可看到處理器採用Intel Core i9-9900K處理器，採14nm製程、8C/16T，是電競玩家的頂級配置。

主機板身分驗證確認是ASRock Z390 Extreme4，記憶體則是16GB DDR4。

使用CPU-Z的Bench軟體測試，單核獲得576.5、多核則是5709.1，優於Intel i7-7900X 10C/20T的效能表現。

透過CineBench測試CPU對於3D繪圖的效能，Z390 Extreme4可讓9900K處理器的效能達到2064 cb，效果優異。

藉由GPU-Z，可以看出顯示卡採用的是GIGABYTE AORUS GeForce RTX 2080 Ti，顯示晶片型號為TU102，記憶體則是11GB GDDR6。

在3DMark的Time Spy模式中，獲得破萬的12,456分，效能表現極其優秀阿

將解析度推高至4K後，在Time Spy Extreme模式中獲得6,330分，同樣表現亮眼。

在VRMark的測試中，Orange Room、Cyan Room和Blue Room的模式下，分別獲得的分數一覽。

AORUS GeForce RTX 2080 Ti支援即時光跡追蹤技術，藉由《FFXV》DLSS模式測試即時光影表現，最終獲得6036的高水準成績。

實際遊戲FPS表現亮眼

當然一個好的電腦硬體配備的效能表現如何，在遊戲中藉由FPS的跑分，就能馬上略知一二。我們找了目前當紅的熱門遊戲《古墓奇兵：暗影》和《刺客教條：奧德賽》做為測試，全部都採用最高的預設畫質設定，並且都在4K解析度下運行，兩者都可以獲得近60 FPS的表現，在實際的遊戲中，已經可說是流暢的體驗了。

《古墓奇兵：暗影》遊戲中的光影表現生動，因此對於顯示卡效能要求極高，但在效能測試中依然獲得57 FPS的亮眼表現。

在新款的《刺客教條：奧德賽》裡，預設畫質最高的條件下，平均可獲得54 FPS的流暢體驗。

主流階級優秀選擇

總的來說，ASRock Z390 Extreme4主機板針對主流玩家所打造，外觀上保有一致的斜紋外型設計，提供的硬體配置該有的都有，在玩家一般日常的使用情況下，已經是綽綽有餘了。以現在該主機板市價不到6,000元來說，其性價比頗高。若玩家近期打算升級至第九代處理器的話，ASRock Extreme4確實是一個可以作為選擇之一的考量。

廠商資訊

廠商名稱：ASRock - 華擎科技股份有限公司
廠商電話：02-2896-5588
廠商網址：www.asrock.com.tw
