2.5倍區網飆速!華擎Z390 Phantom Gaming 6主機板開箱實測!
文.圖/Johan 2018-10-30 18:00:00
自Intel推出第9代Core處理器之後,雖說可以安裝在先前針對第8代Core處理器所設計的300系列晶片組(包括Z370/H370/B360/H310等)主機板,但為讓該最新的處理器擁有更高的效能表現,則是建議選擇Intel最新推出的Z390主機板,因為Z390擁有更多PCIe Lanes,且全面升級到原生USB 3.1規格,並能支援更多的儲存裝置連接埠,當然也支援Intel最新的Optane Memory技術。因此,現在組裝或升級到最新一代處理器、享受絕佳效能的電腦玩家們,現在考慮直接選擇Z390主機板囉!
目前市面上共有多款Intel Z390的主機板,然而在這麼眾多的主機板中,如何挑選到好用、耐操、穩定、功能多、保固長、速度快,而且燈效好看,支援水冷,更重要的是直接給您更快的LAN(區域網路)連線速度,且具備絕佳C/P值的電競級主機板呢?以下就為您推薦,專為遊戲玩家與LAN Party玩家們絕佳主機板:ASRock Z390 Phantom Gaming 6。
OC Formula則是主打超頻市場,以絕佳的用料,搭配金黃色的視覺,提供超頻玩家絕佳的超頻空間。至於Fatal1ty Gaming系列,其產品名稱源自於專業電競玩家Fatal1ty,以打造出絕佳的遊戲神器,主打電競市場。該產品不僅擁有絕佳的超頻能力,並提供玩家們必要的各式需求,像是必備的PS/2鍵盤/滑鼠埠,並提供各式軟體,來幫助玩家們在遊戲中贏得勝利!然由於華擎先前正式進軍顯示卡產品,推出Phantom Gaming系列的電競顯示卡,來主打電競市場,因此在主機板方面,該公司也以Phantom Gaming系列名稱,來打造全新電競的主機板,以與顯示卡相呼應。
華擎這次的Phantom Gaming主機板,可說是專為終極玩家們所打造的秘密武器。在外觀設計上,ASRock Phantom Gaming不僅給予消費者耳目一新的感覺,還搭載了最新電競元素,提供玩家們不僅在外觀上的感官享受,更帶來快速與流暢的高效能體驗。這次在Z390世代主機板方面,華擎在Phantom Gaming產品中,依照不同的市場定位與需求,一共推出了以下主機板:
(1) Z390 Phantom Gaming 9 :ATX規格,最高規,3槽PCIe x16、1組2.5Gb、2組1Gb共3孔LAN埠,與Wi-Fi ac (即Wi-Fi 5)
(2) Z390 Phantom Gaming 6 :ATX規格,主流規格,3槽PCIe x16,有1組2.5Gb + 1組1Gb共2孔LAN埠 (本文主要介紹此款)
(3) Z390 Phantom Gaming SLI/ac :ATX規格,支援SLI多顯示卡,有1組2.5Gb單孔LAN埠,並內建Wi-Fi ac (即Wi-Fi 5) 國外版
(4) Z390 Phantom Gaming SLI :ATX規格,支援SLI多顯示卡,有1組2.5Gb單孔LAN埠
(5) Z390 Phantom Gaming 4 :ATX規格,入門規格,有1組1Gb單孔LAN埠
(6) Z390 Phantom Gaming-ITX/ac:ITX規格,入門規格,有1組1Gb單孔LAN埠,並內建Wi-Fi ac (即Wi-Fi 5) 國外版
當今連無線網路(WLAN)規格Wi-Fi 802.11ac (新名稱為Wi-Fi 5) Wave 2都可以飆到1733Mbps的等級,而有線網路(LAN)卻一直還停留在1000Mbps的水準,相形之下似乎弱掉了。雖說LAN其實已經更快速的規格問世,市面上也有廠商推出內建10Gbps的LAN埠,但這類晶片都主打伺服器與企業市場,且必須搭配更高規格(如Cat.6)的網路線才行,且價格不斐。因此網通晶片廠商近來推出了介於10Gbps與1Gbps中間規格的Multi-Giga LAN晶片,提供2.5Gbps、5Gbps的網路速度,讓用戶能夠突破既有的1Gbps的速度屏障,達到更高的LAN資料傳輸!
華擎新推出的Z390 Phantom Gaming系列主機板,在中高階規格的部份,就主打2.5G LAN!以Phantom Gaming 6為例,此主機板就搭載了1組2.5G網路晶片,提供比傳統Gigabit LAN快2.5倍的傳輸效率,並可使用既有的Cat. 5e等級網路線來使用,也就是說,使用者大多數情況下,並不需要更換家裡的網路線,即可直接升級到2.5G LAN功能,再搭配華擎專屬網路管理軟體,可分辨各種網路封包,並可針對遊戲封包做優先處理,讓網路遊戲更順暢,幫助玩家贏得勝利!
此外,像是玩家們若需要進行高畫質影音串流,或是使用Steam在進行遊戲畫面串流時,2.5G的速度就是比1G LAN還要快又順,讓玩家們可以玩到幾乎零時差的遊戲新體驗!
再來看整體配置與規格方面,主機板提供3組PCIe x16的插槽,並有鋼鐵防護設計,另有3組PCIe x1插槽,可支援NVIDIA Quad SLI或AMD 3-way CrossFireX,讓多張顯示卡能夠發揮更高戰力。在DDR4記憶體方面,則提供4組插槽,最高可支援到DDR4 4300+ (超頻模式)的時脈,至於M.2插槽部份,則提供2組Ultra M.2插槽,1組為2280設計(可安裝Intel Optane記憶體),另1組採用全高22110設計,可支援各式SSD,並提供全高型的鋁合金M.2散熱盔甲,可有效幫助M.2 SSD降溫,保持最佳系統狀態。至於還有1組M.2 Key E,則是預留未來給玩家用來安裝Wi-Fi介面卡之用,搭配主機板有預留外接天線接腳,可將電腦升級至無線上網功能。此外,主機板本身提供8組SATA 6Gbps插槽,可以用來安裝傳統HDD或SSD。
至於音效設計,在主機板的音效區採用了音效專用電容,並提供Creative Sound Blaster Cinema 5音效技術,讓玩家玩遊戲或看電影時,透過一對耳機即可體驗到最震撼的聽覺體驗。至於針對玩家貼心設計的方面,像是內建Dr. Debug LED,方便玩家在開機時能夠隨時得知錯誤代碼,以盡速排除問題,亦可設定成開機成功並進入OS之後,改顯示成即時CPU溫度,以利隨時監控系統狀態。當然在主機板的右下方也可以看到專屬的Power鈕與Reset鈕,以方便玩家們裸機測試。

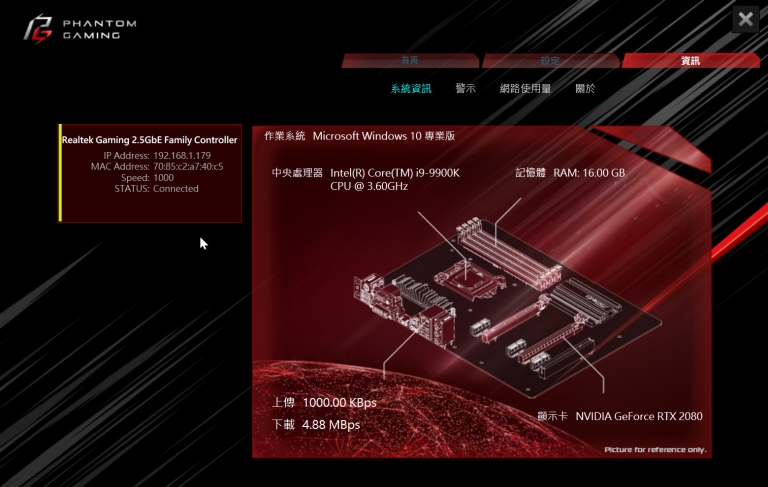

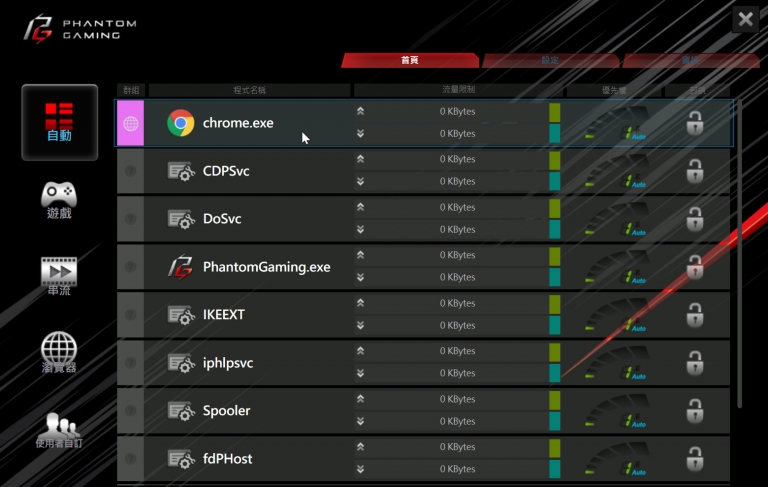

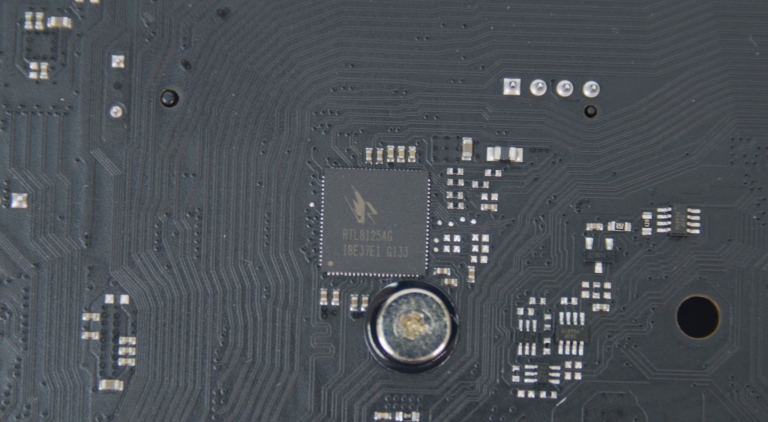

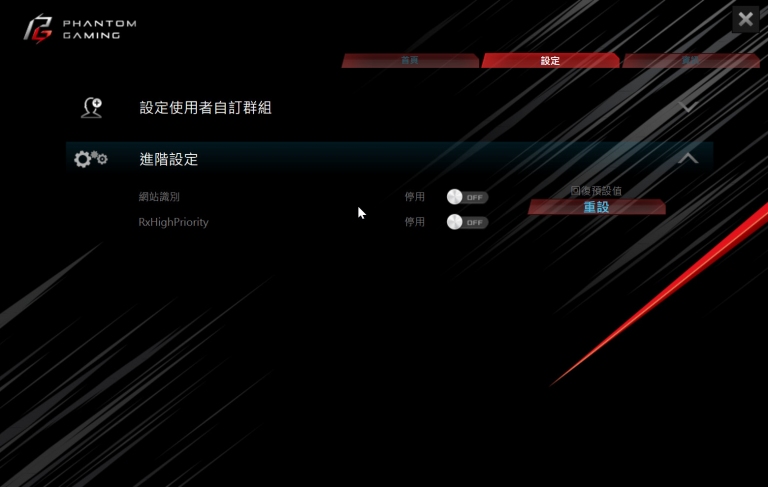

在網路晶片方面,華擎Z390 Phantom Gaming 6主機板提供了雙LAN的設計,其中1組LAN採用Intel I219-V晶片,提供1Gbps的頻寬,至於另1組則是採用這次主打的Phantom Gaming 2.5Gb LAN,能提供比一般1Gbps還快2.5倍的頻寬。此外,華擎還提供了Phantom Gaming 2.5Gb LAN工具程式,提供各程式或群組的頻寬設定功能,並可設定各程式或群組的優先權,像是可以讓遊戲設定成最優先通行,優先處理與遊戲軟體相關網路封包,並透過2.5Gbps的網路頻寬來收發,讓傳輸速度更快!
至於在超頻工具方面,華擎也提供Phantom Gaming Tuning工具程式,提供電腦各元件的溫度監控、時脈與電壓設定,以及風扇轉速等等,不需要進入BIOS去設定,只要在Windows環境下,依然可以設定這些參數,甚至一鍵超頻,以釋放出電腦的潛在效能。
當然,在BIOS設定部份,華擎Z390 Phantom Gaming 6主機板也採用全新的視覺與各種先進的設定項目,提供一般用戶與超頻玩家們各種設定需求,包含設定電腦各元件的細部設定、各種功能開閉、超頻設定檔、甚至可以線上即時連網來下載並進行韌體更新…等等。這些貼心的設計,都能讓玩家們快速搞定各種狀態,並發揮系統應有效能,以便快速進入遊戲備戰狀態。
處理器:Intel Core i9-9900K @ 3.6 GHz/5.0GHz (Turbo)
主機板:ASRock Z390 Phantom Gaming 6
顯示卡:NVIDIA GeForce RTX 2080 8GB GDDR6
BIOS:09/26/2018 P1.10
記憶體:G.Skill F4-3200C14-8GFX DDR4-3200 @ 2666 16GB (8GB×2)
SSD:Western Digital WD Black NVMe SSD 1TB
驅動程式:ForceWare v416.34
電源供應器:MISTEL Vision MX 850
作業系統:Windows 10專業版 x64 (1803)
(A) 1G對1G (即兩張主機板都連到1Gbps的Intel 219網路孔,頻寬上限為1Gbps,做為比較對照組)
(B) 2.5G對1G (即兩張主機板都連到最快的LAN埠,中間有連到Wi-Fi Router的1Gbps LAN埠,做為降速對照組)
(C) 2.5G對2.5G (即兩張主機板都連到最快的LAN埠,並直接對連,做為效能對照組)
以下是測試的結果、效能表現與說明!
●表1 以iperf 3測試互傳頻寬,在各種連線狀態下的效能與表現
在iperf 3的測試方面,從表格中可以看到(A)場景就是使用一般家用的1Gbps LAN,透過連到一般的1Gbps Router,傳輸頻寬最高就只到935Mbits/sec。這個還只是兩台電腦全速的使用狀態下,若有其他電腦也在傳輸,勢必這個值一定會下降!至於(B)場景,就是連2.5G的LAN埠,連到1Gbps Router,雖會被降速到1Gbps,但可以看到整體頻寬還是有些微的提升,達到943Mbits/sec!
至於(C)場景,就是兩張主機板直接高速LAN對連,又或者將家裡的Router升級到企業等級的2.5Gbps或10Gbps,整體傳輸效能就可以完全提升起來,達到2.34Gbits/sec!
●表2 以FastCopy測試複製5GB檔案,在各種連線狀態下的效能與表現
在FastCopy的測試方面,以複製一個5GB的大檔案來測試傳輸速度。從表格中可以看到(A)場景就是透過連接家用的1Gbps LAN,並連至家用1Gbps Router,檔案複製效能最快可以飆升至106.04MB/s,時間大約48.28sec。若是在(B)場景,也就是到主機板的2.5Gbps LAN埠,並串連至家用1Gbps Router,雖會被降速到1Gbps,但可以看到檔案複製速度會有些許提升,達到110.63MB/s,時間大約46.28sec,省了2秒。
要是在(C)場景,就是兩張主機板直接高速LAN對連,又或者家裡的Router升級到2.5Gbps以上,整體傳輸效能就可以完全提升起來,讓讀取速度只要20秒搞定,寫入速度甚至19秒就可以搞定!傳輸速度達到249.76MB/s,甚至飆升到269.69MB/s!

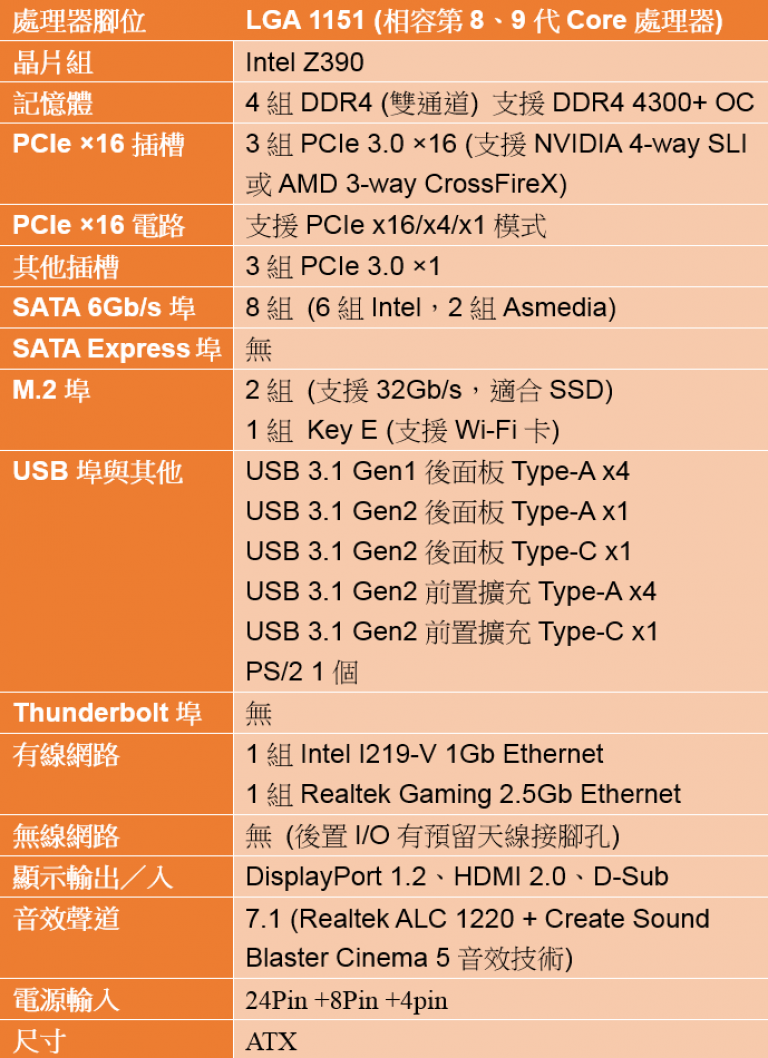

●ASRock Z390 PHANTOM GAMING 6主機板規格表:
整體而言,華擎Z390 Phantom Gaming 6主機板,無論是外觀或是規格上,都非常完整,以ATX規格主機板,搭配Z390晶片組來說,已可滿足絕大多數玩家的需求。華擎主機板採用絕佳用料,並提供親和的BIOS設定,同時提供豐富的軟體工具,以及4年保固,最重要的是,已經內建2.5G LAN,等於為未來即將流行的新一代區域網路標準預先準備好,因此非常值得一般使用者或玩家、專業遊戲玩家、電競玩家來選購與組裝。
目前市面上共有多款Intel Z390的主機板,然而在這麼眾多的主機板中,如何挑選到好用、耐操、穩定、功能多、保固長、速度快,而且燈效好看,支援水冷,更重要的是直接給您更快的LAN(區域網路)連線速度,且具備絕佳C/P值的電競級主機板呢?以下就為您推薦,專為遊戲玩家與LAN Party玩家們絕佳主機板:ASRock Z390 Phantom Gaming 6。
繼顯示卡後,華擎全新Phantom Gaming系列主機板重砲出擊!
華擎(ASRock)可說是當今眾家ICT廠商中,推出最多兼具效能又價格實惠產品的公司。在主機板產品方面,華擎擁有各式產品線,包括Taichi、Extreme、Pro、OC Formula、Fatal1ty Gaming等系列。像是Taichi主打頂級市場,提供最多功能並以「太極」圖騰做為主機板的主要視覺。而Extreme主打高階市場,提供極致的用料、功能與特色。Pro則主打一般主流市場,提供超越其他品牌更優的功能與特色,讓消費者買到超高C/P值的主流產品。OC Formula則是主打超頻市場,以絕佳的用料,搭配金黃色的視覺,提供超頻玩家絕佳的超頻空間。至於Fatal1ty Gaming系列,其產品名稱源自於專業電競玩家Fatal1ty,以打造出絕佳的遊戲神器,主打電競市場。該產品不僅擁有絕佳的超頻能力,並提供玩家們必要的各式需求,像是必備的PS/2鍵盤/滑鼠埠,並提供各式軟體,來幫助玩家們在遊戲中贏得勝利!然由於華擎先前正式進軍顯示卡產品,推出Phantom Gaming系列的電競顯示卡,來主打電競市場,因此在主機板方面,該公司也以Phantom Gaming系列名稱,來打造全新電競的主機板,以與顯示卡相呼應。

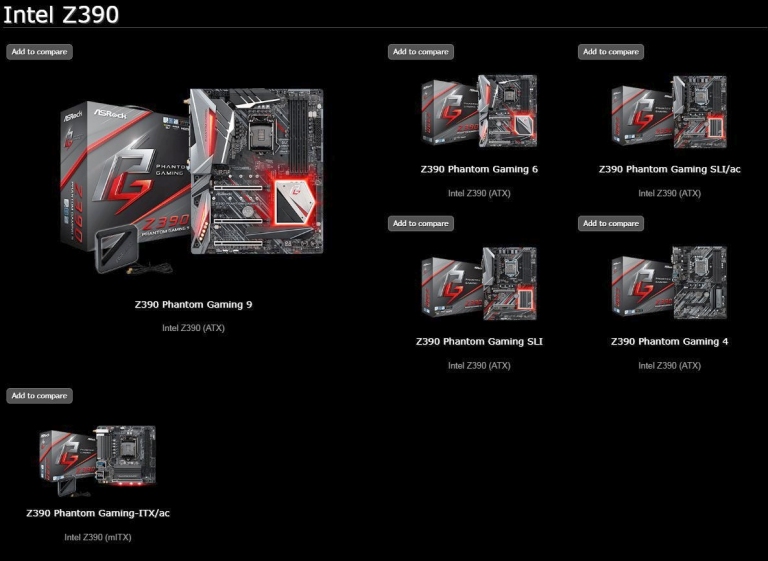

華擎這次的Phantom Gaming主機板,可說是專為終極玩家們所打造的秘密武器。在外觀設計上,ASRock Phantom Gaming不僅給予消費者耳目一新的感覺,還搭載了最新電競元素,提供玩家們不僅在外觀上的感官享受,更帶來快速與流暢的高效能體驗。這次在Z390世代主機板方面,華擎在Phantom Gaming產品中,依照不同的市場定位與需求,一共推出了以下主機板:
(1) Z390 Phantom Gaming 9 :ATX規格,最高規,3槽PCIe x16、1組2.5Gb、2組1Gb共3孔LAN埠,與Wi-Fi ac (即Wi-Fi 5)
(2) Z390 Phantom Gaming 6 :ATX規格,主流規格,3槽PCIe x16,有1組2.5Gb + 1組1Gb共2孔LAN埠 (本文主要介紹此款)
(3) Z390 Phantom Gaming SLI/ac :ATX規格,支援SLI多顯示卡,有1組2.5Gb單孔LAN埠,並內建Wi-Fi ac (即Wi-Fi 5) 國外版
(4) Z390 Phantom Gaming SLI :ATX規格,支援SLI多顯示卡,有1組2.5Gb單孔LAN埠
(5) Z390 Phantom Gaming 4 :ATX規格,入門規格,有1組1Gb單孔LAN埠
(6) Z390 Phantom Gaming-ITX/ac:ITX規格,入門規格,有1組1Gb單孔LAN埠,並內建Wi-Fi ac (即Wi-Fi 5) 國外版
主打2.5GHz網路飆速,華擎Z390 Phantom Gaming 6主機板賦予絕佳網路效能
相信有在玩網路遊戲的玩家們都知道,遊戲勝負往往決定在毫秒之間,當玩家們聚集在一起舉辦LAN Party時,現場的網路傳輸可說是非常頻繁又忙碌。當一群人使用當今仍盛行1Gb (Gigabit)的LAN Port規格來進行遊戲時,將有可能發生網速效能降低、甚至封包傳遞延誤的情況,使得遊戲發生網路暫時遲滯而影響到整個戰局!尤其像是賽車、射擊之類的遊戲,決勝往往在毫秒之間,若正要到決戰的尾聲時,一不小心發生個網路不穩,將可能扭轉整個比賽情況,讓人感到非常扼腕!當今連無線網路(WLAN)規格Wi-Fi 802.11ac (新名稱為Wi-Fi 5) Wave 2都可以飆到1733Mbps的等級,而有線網路(LAN)卻一直還停留在1000Mbps的水準,相形之下似乎弱掉了。雖說LAN其實已經更快速的規格問世,市面上也有廠商推出內建10Gbps的LAN埠,但這類晶片都主打伺服器與企業市場,且必須搭配更高規格(如Cat.6)的網路線才行,且價格不斐。因此網通晶片廠商近來推出了介於10Gbps與1Gbps中間規格的Multi-Giga LAN晶片,提供2.5Gbps、5Gbps的網路速度,讓用戶能夠突破既有的1Gbps的速度屏障,達到更高的LAN資料傳輸!

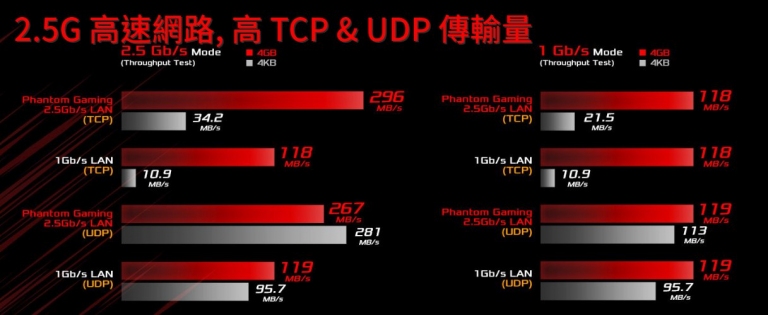

2.5Gbps高速網路與傳統1Gbps網路在TCP與UDP傳輸量的比較(取自華擎官網),不管是2.5Gbps模式或是1Gbps模式,Phantom Gaming 2.5Gb/s LAN都能提供比1Gb/s LAN更高的TCP/UDP傳輸量
華擎新推出的Z390 Phantom Gaming系列主機板,在中高階規格的部份,就主打2.5G LAN!以Phantom Gaming 6為例,此主機板就搭載了1組2.5G網路晶片,提供比傳統Gigabit LAN快2.5倍的傳輸效率,並可使用既有的Cat. 5e等級網路線來使用,也就是說,使用者大多數情況下,並不需要更換家裡的網路線,即可直接升級到2.5G LAN功能,再搭配華擎專屬網路管理軟體,可分辨各種網路封包,並可針對遊戲封包做優先處理,讓網路遊戲更順暢,幫助玩家贏得勝利!
此外,像是玩家們若需要進行高畫質影音串流,或是使用Steam在進行遊戲畫面串流時,2.5G的速度就是比1G LAN還要快又順,讓玩家們可以玩到幾乎零時差的遊戲新體驗!

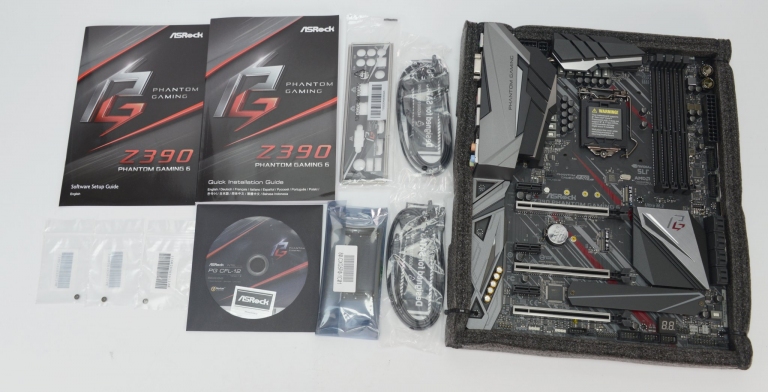

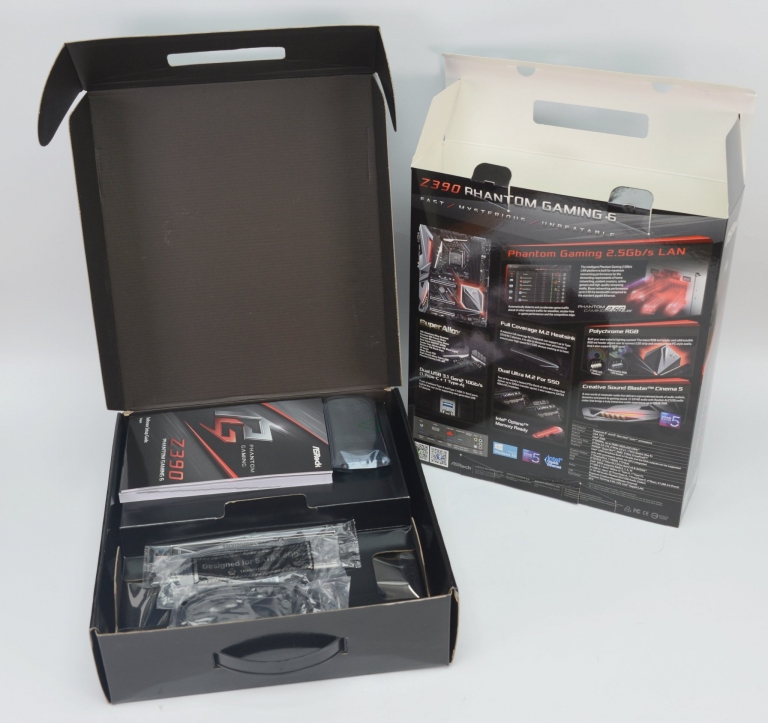

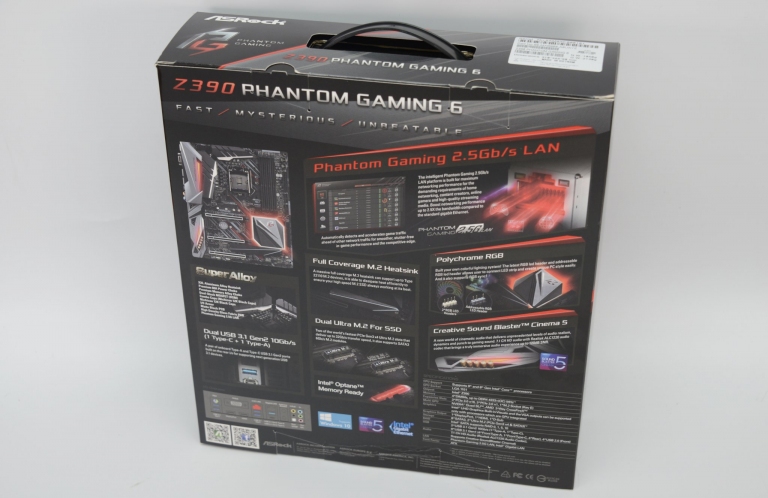

華擎Z390 Phantom Gaming 6開箱介紹

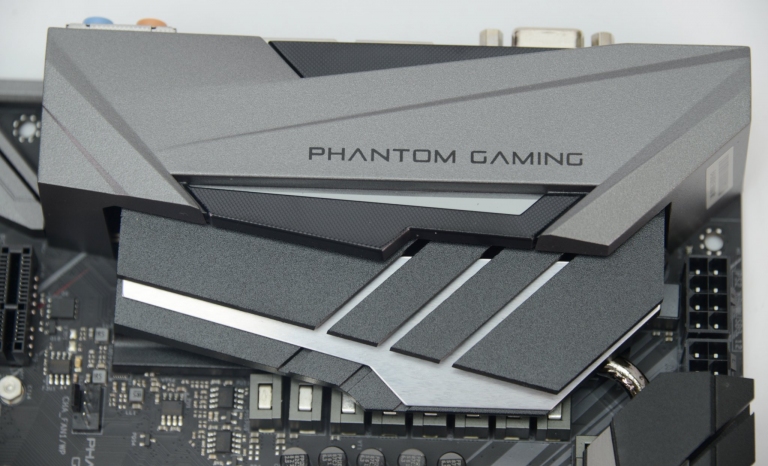

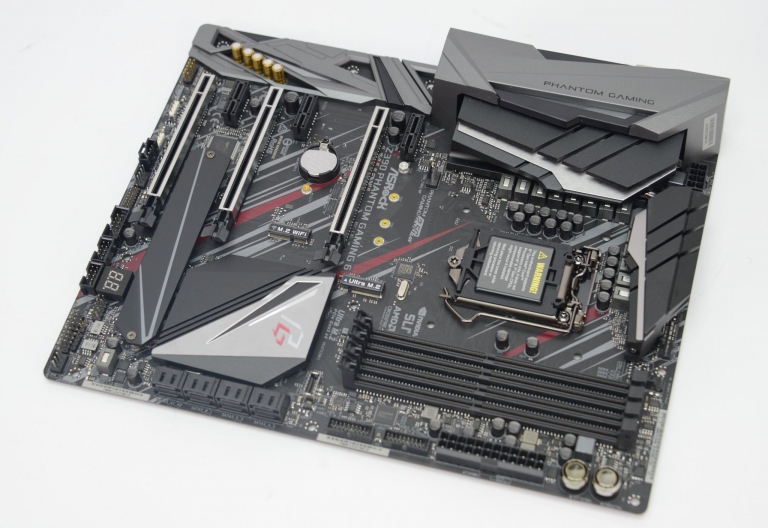

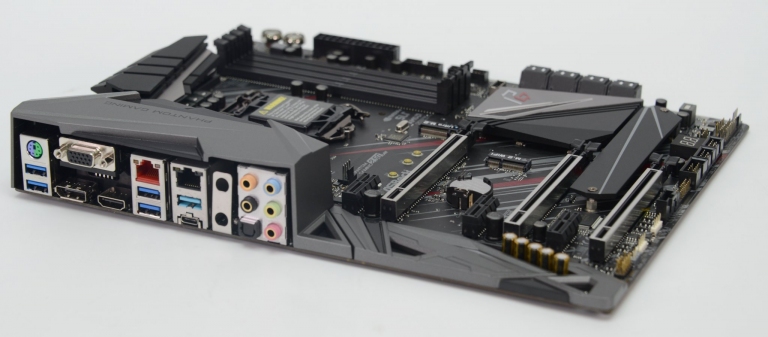

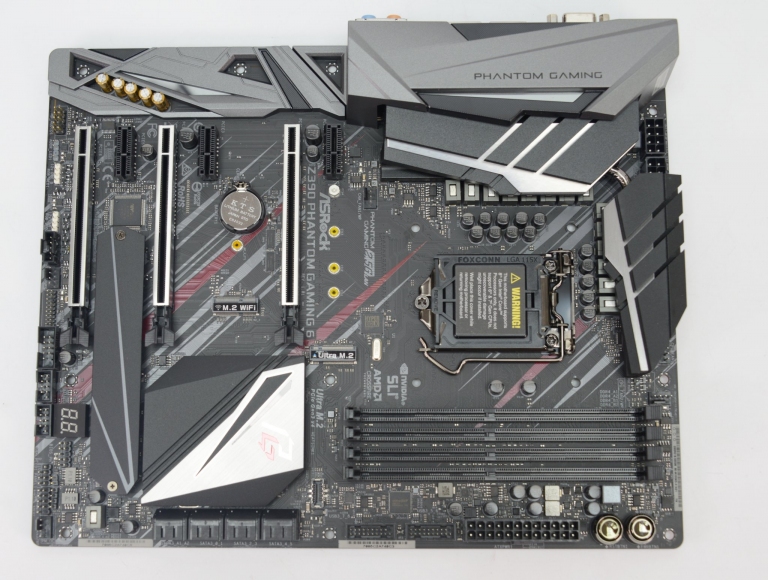

先來看看華擎Z390 Phantom Gaming 6主機板的外觀與整體佈線,其主色系採用黑色消光黑PCB設計,一整個就是很電競感。在材質方面採用高密度防潮纖維電路板,可有效降低PCB板間隙,以避免濕氣所造成的電子短路傷害。在用料方面,CPU插槽旁邊鑲入超大型鋁合金散熱片,可在系統面臨高溫環境下,降低溫度,提供更穩定更耐久的運行能量與微幅超頻能力。在散熱片的下方,可看到全數位電源設計、12相供電設計,搭配採60A 高效電感,可提高飽和電流達3倍,進而改善Vcore 電壓供應。同時,搭配雙層堆疊MOSFET (DSM),跟傳統MOSFET相比,可大幅提升CPU Vcore的供電效率。此外,在電容方面,結合了820uF與100uF 聚合物電容,提供更純淨、高效、反應更快的CPU核心電源。且這些Nichicon 12K 黑金電容可提供至少12,000小時的使用壽命,讓系統穩定運作更有保障。至於記憶體方面,則採用新一代高效合金電感,具備高磁性及抗熱的特點,可以為主機板傳輸更加穩定可靠的電源。簡單來說,這張主機板對於穩定度與耐用性,都非常講究。Z390 Phantom Gaming 6主機板現身!主機板外觀部份採用黑色消光黑PCB設計,一整個就是很電競感。在材質方面採用高密度防潮纖維電路板,可有效降低PCB板間隙,以避免濕氣所造成的電子短路傷害

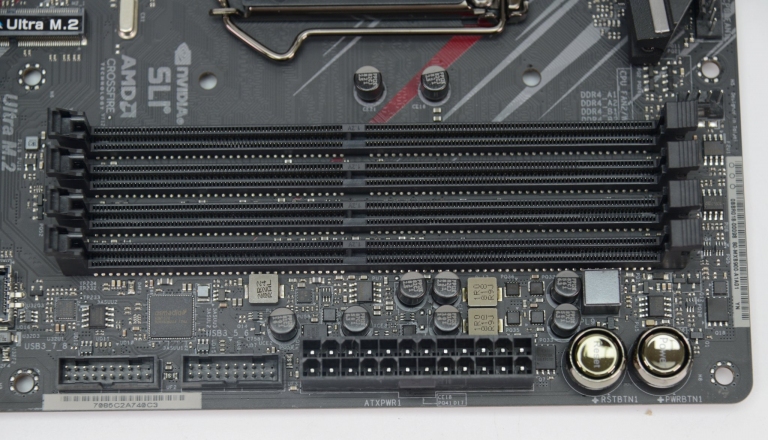

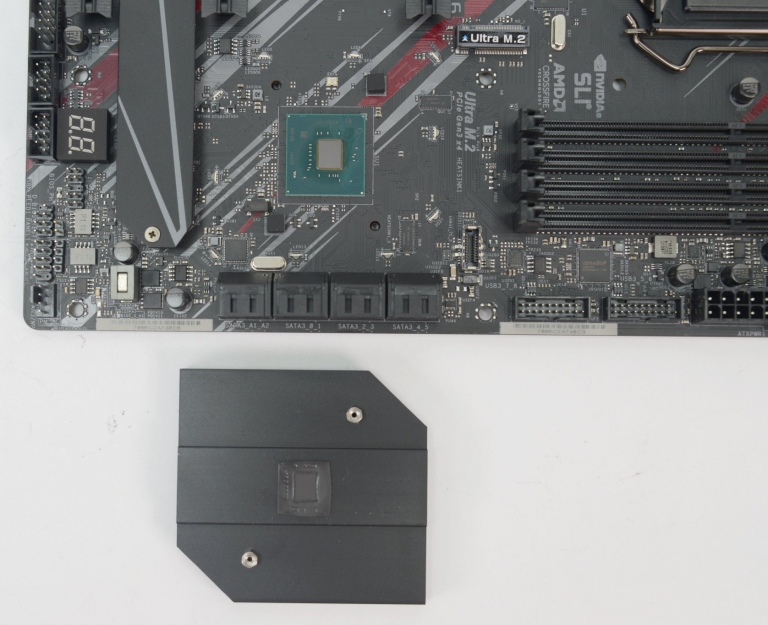

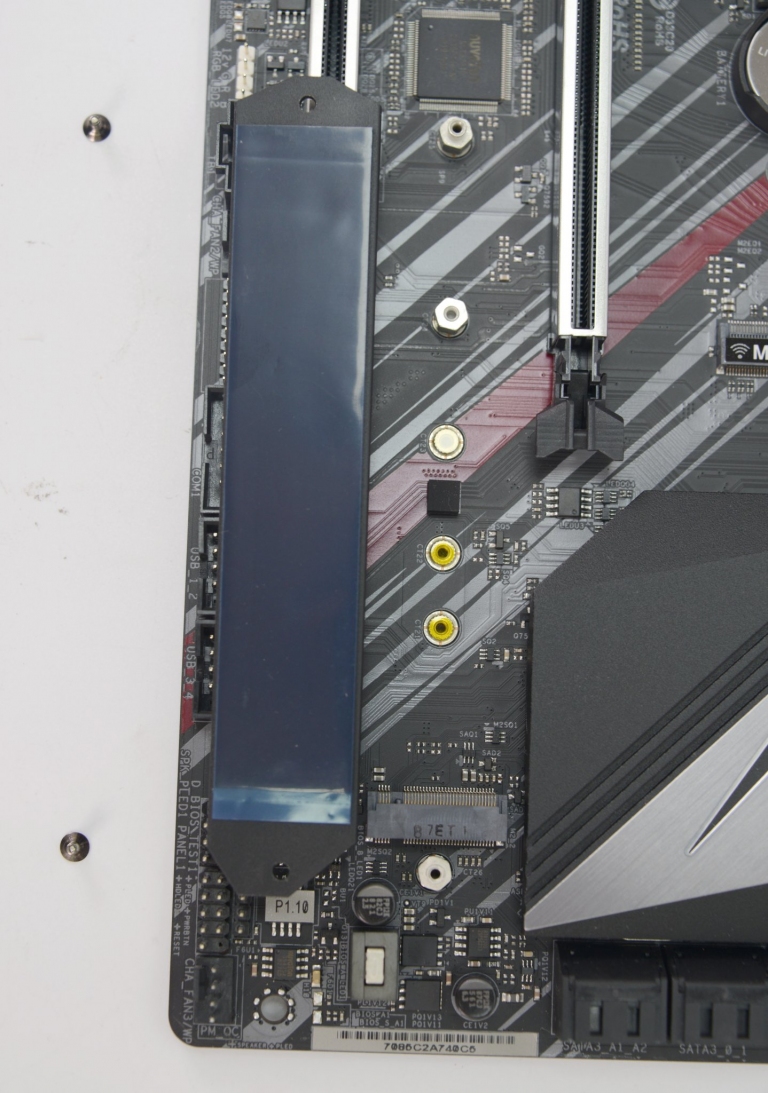

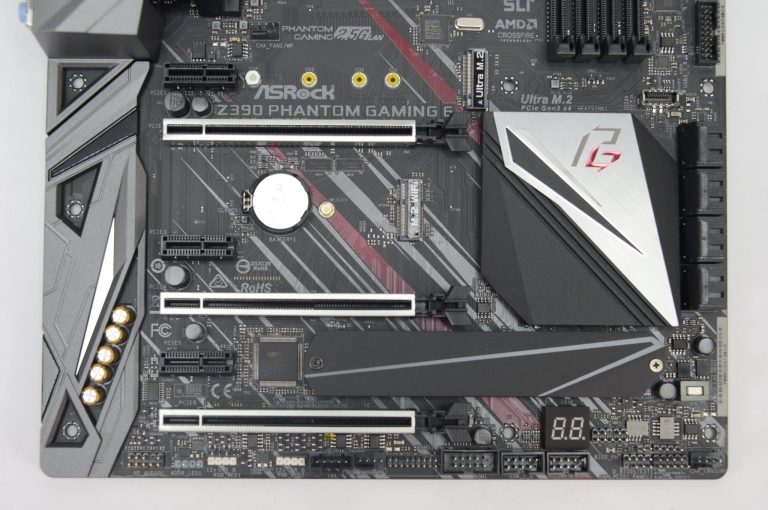

再來看整體配置與規格方面,主機板提供3組PCIe x16的插槽,並有鋼鐵防護設計,另有3組PCIe x1插槽,可支援NVIDIA Quad SLI或AMD 3-way CrossFireX,讓多張顯示卡能夠發揮更高戰力。在DDR4記憶體方面,則提供4組插槽,最高可支援到DDR4 4300+ (超頻模式)的時脈,至於M.2插槽部份,則提供2組Ultra M.2插槽,1組為2280設計(可安裝Intel Optane記憶體),另1組採用全高22110設計,可支援各式SSD,並提供全高型的鋁合金M.2散熱盔甲,可有效幫助M.2 SSD降溫,保持最佳系統狀態。至於還有1組M.2 Key E,則是預留未來給玩家用來安裝Wi-Fi介面卡之用,搭配主機板有預留外接天線接腳,可將電腦升級至無線上網功能。此外,主機板本身提供8組SATA 6Gbps插槽,可以用來安裝傳統HDD或SSD。

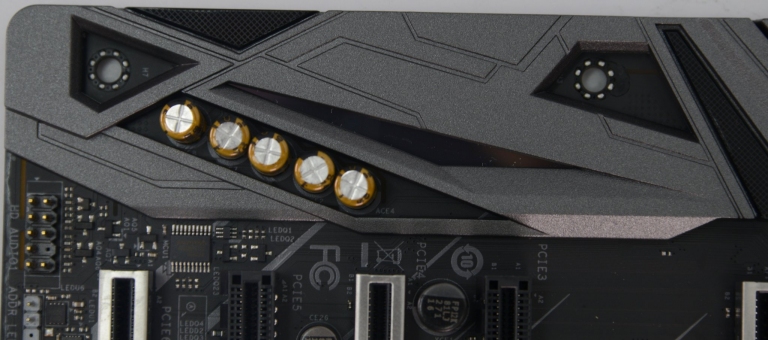

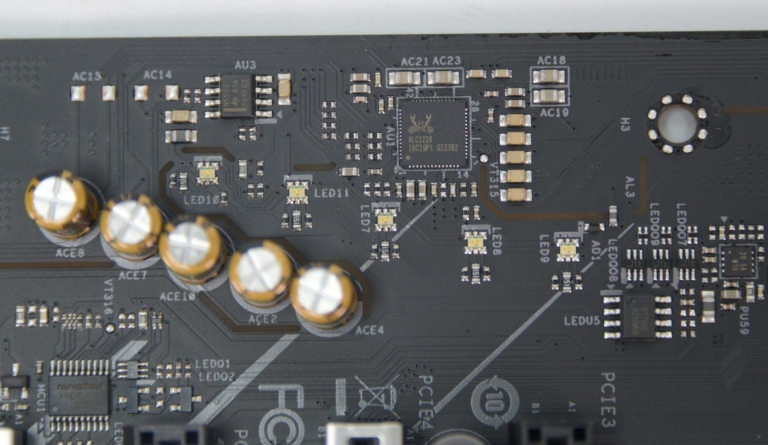

主機板的音效區,採用音效專用電容,並提供Creative Sound Blaster Cinema 5音效技術。讓玩家玩遊戲或看電影時,透過一對耳機即可體驗到最震撼的聽覺體驗。此處有RGB LED燈效。

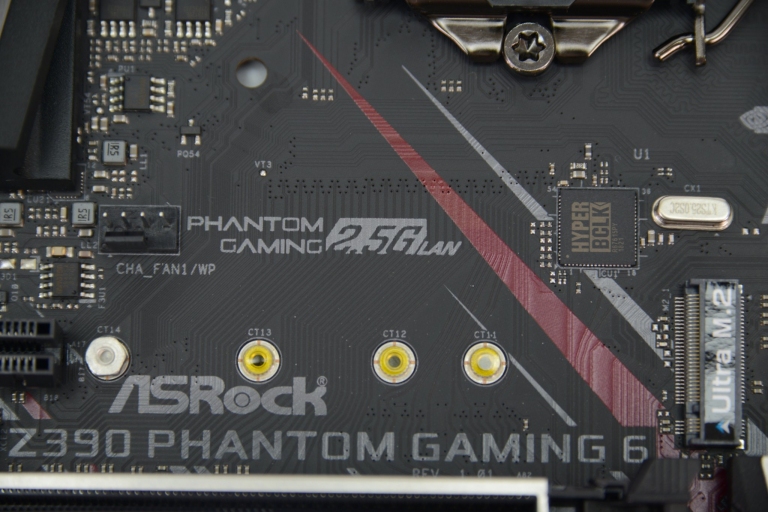

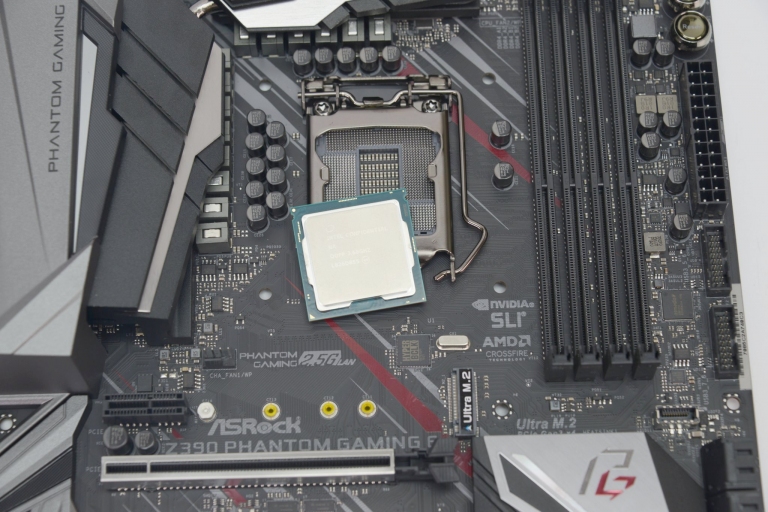

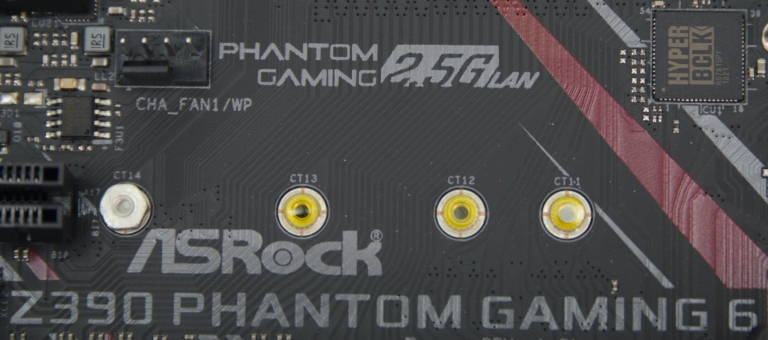

CPU插槽旁,可以看到主機板型號(Z390 PHANTOM GAMING 6),以及主打特色(PHANTOM GAMING 2.5G LAN)。其右邊可以看到有一組HYPER BCLK II基頻晶片,提供絕佳的超頻空間

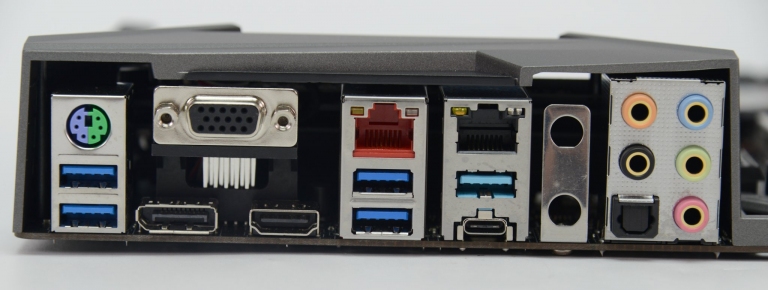

來看看I/O周邊連接孔。提供1組PS/2鍵盤滑鼠埠、USB 3.0 x4、USB 3.1 x2 (1組Type-A、1組Type-C),音效孔,視訊埠也提供了HDMI、DisplayPort、傳統D-SUB埠,讓您可以連接各式新舊螢幕,至於LAN埠部份,黑色的是一般1Gbps的LAN,紅色的則是2.5Gbps的LAN。右方預留了WLAN(無線網路)的天線連接處

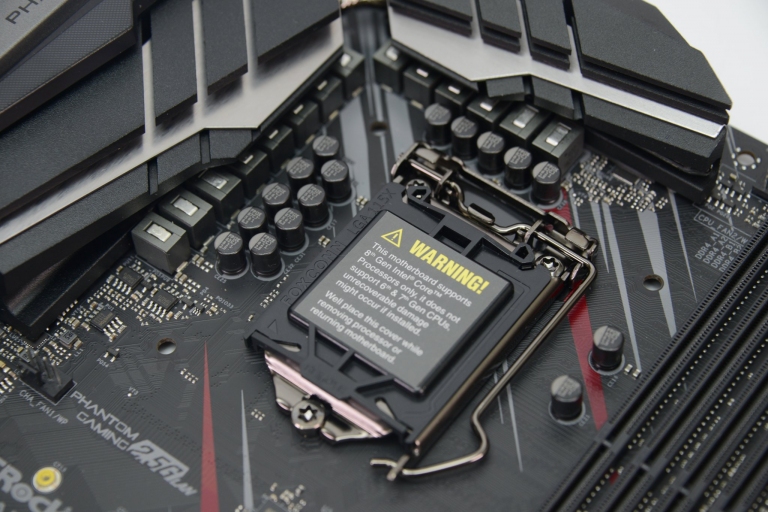

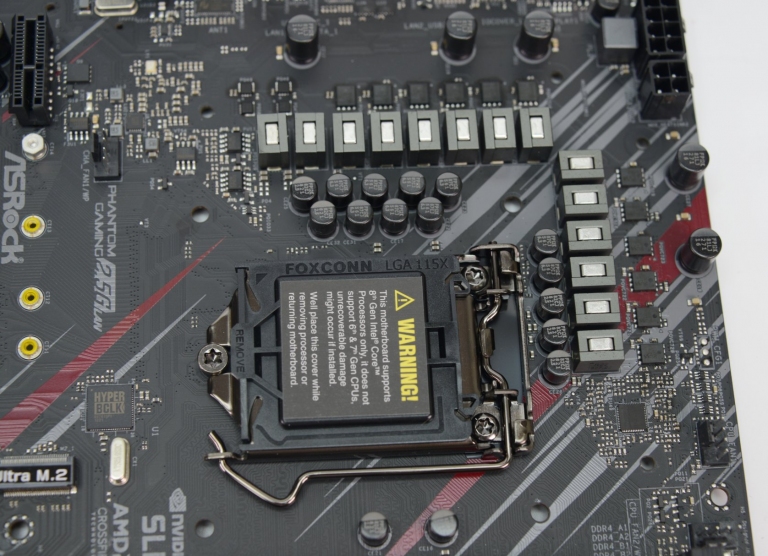

拆開CPU插槽旁邊的超大型鋁合金散熱片,可以看到採用數位電源設計、PWM、12相供電設計,採60A 高效電感,提高飽和電流達3倍,可改善Vcore 電壓供應。同時搭配雙層堆疊MOSFET (DSM),比傳統MOSFET相比,可大幅提升CPU Vcore的供電效率。此外在電容方面,結合了820uF與100uF 聚合物電容,提供更純淨、高效、反應更快的CPU核心電源。且這些Nichicon 12K 黑金電容可提供至少12,000小時的使用壽命,讓系統穩定運作更有保障

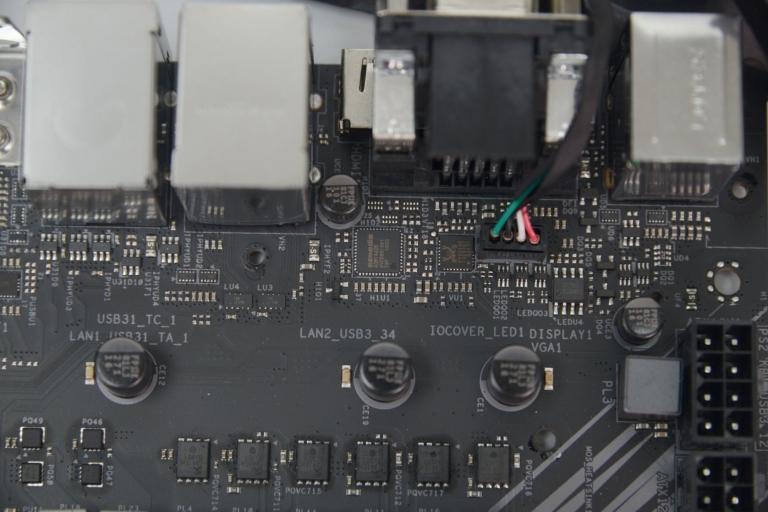

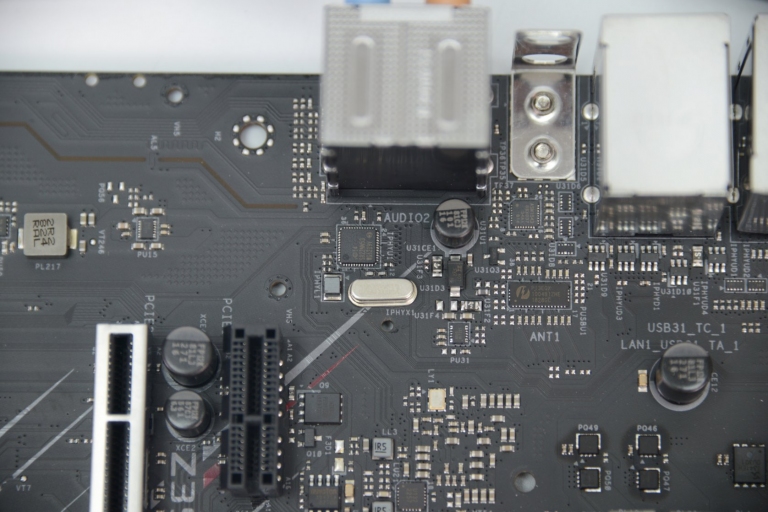

這裡可以看到Pericom PI3EQX-1004,是USB 3.1 Gen.2 ReDriver(訊號中繼) IC,並具備ESD防護。另有一顆Intel WG1219V晶片,為Intel I219-V的Gigabit網路晶片

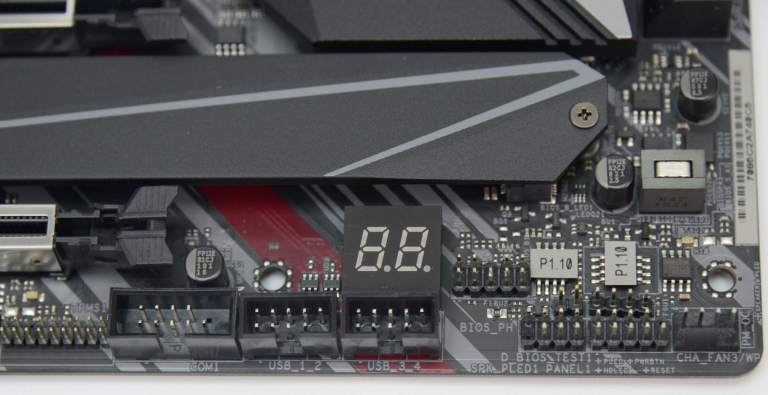

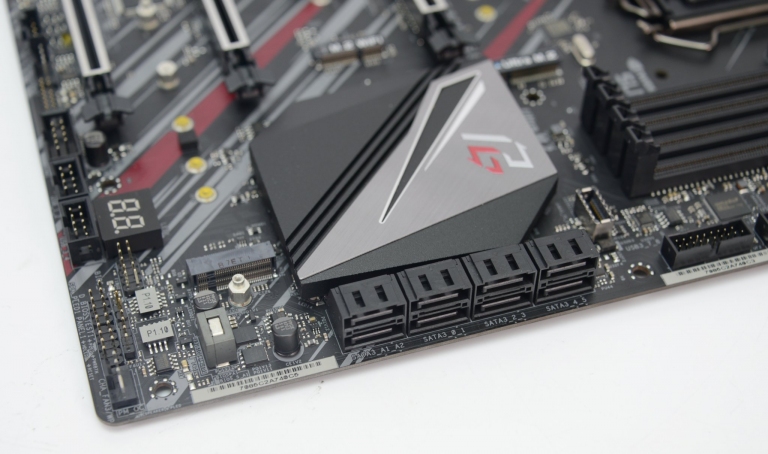

至於音效設計,在主機板的音效區採用了音效專用電容,並提供Creative Sound Blaster Cinema 5音效技術,讓玩家玩遊戲或看電影時,透過一對耳機即可體驗到最震撼的聽覺體驗。至於針對玩家貼心設計的方面,像是內建Dr. Debug LED,方便玩家在開機時能夠隨時得知錯誤代碼,以盡速排除問題,亦可設定成開機成功並進入OS之後,改顯示成即時CPU溫度,以利隨時監控系統狀態。當然在主機板的右下方也可以看到專屬的Power鈕與Reset鈕,以方便玩家們裸機測試。
電競燈效、網路工具、超頻工具一應俱全,BIOS圖像化設計簡單易用

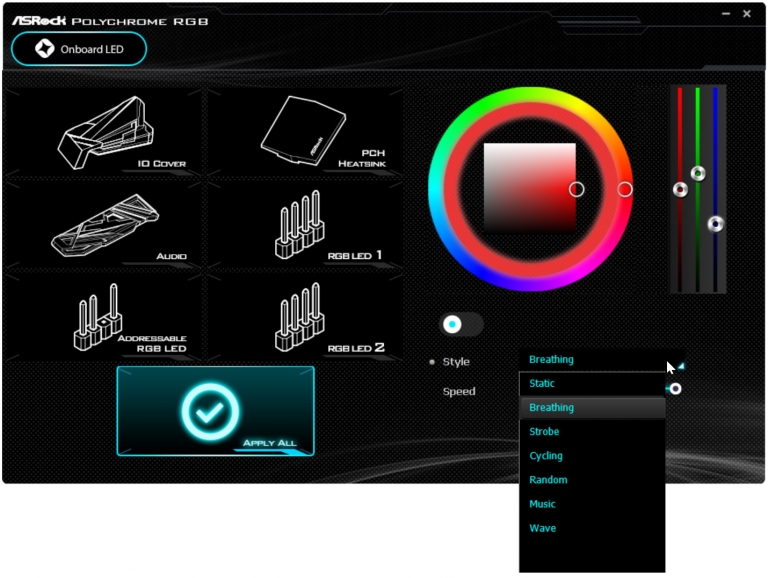

在電競燈效設計方面,華擎在主機板I/O擋板區上面(PHANTOM GAMING字樣)、音效區,以及Z390晶片區,都設置了RGB LED燈效,此外主機板也額外提供3組RGB延伸插座,共提供6組RGB LED區域可個別設定其燈色與效果,透過專屬的ASRock Polychrome RGB工具程式,即可設定單一或全區的電競燈效,讓主機板看起來就是與眾不同,散發出濃厚的電競風!在網路晶片方面,華擎Z390 Phantom Gaming 6主機板提供了雙LAN的設計,其中1組LAN採用Intel I219-V晶片,提供1Gbps的頻寬,至於另1組則是採用這次主打的Phantom Gaming 2.5Gb LAN,能提供比一般1Gbps還快2.5倍的頻寬。此外,華擎還提供了Phantom Gaming 2.5Gb LAN工具程式,提供各程式或群組的頻寬設定功能,並可設定各程式或群組的優先權,像是可以讓遊戲設定成最優先通行,優先處理與遊戲軟體相關網路封包,並透過2.5Gbps的網路頻寬來收發,讓傳輸速度更快!

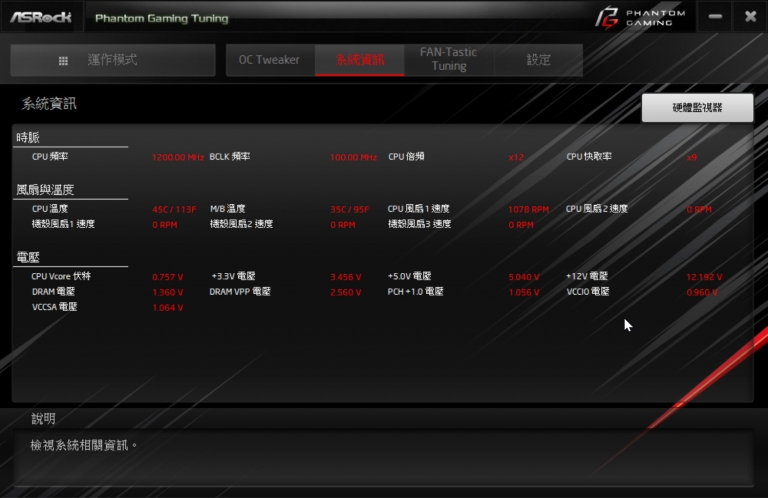

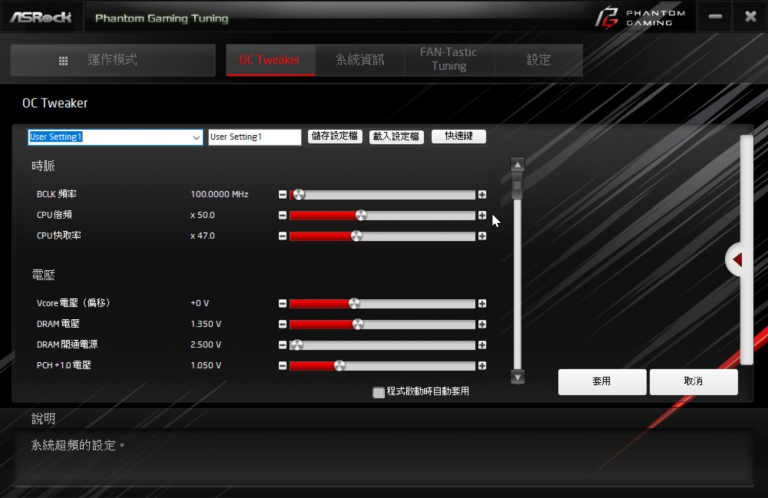

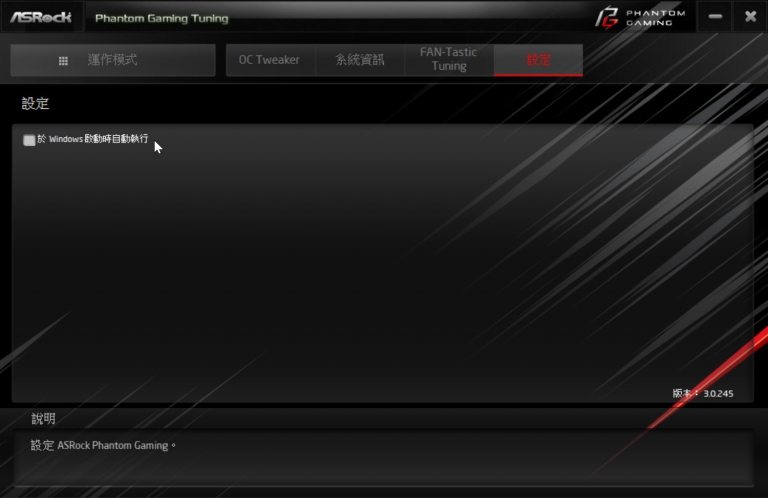

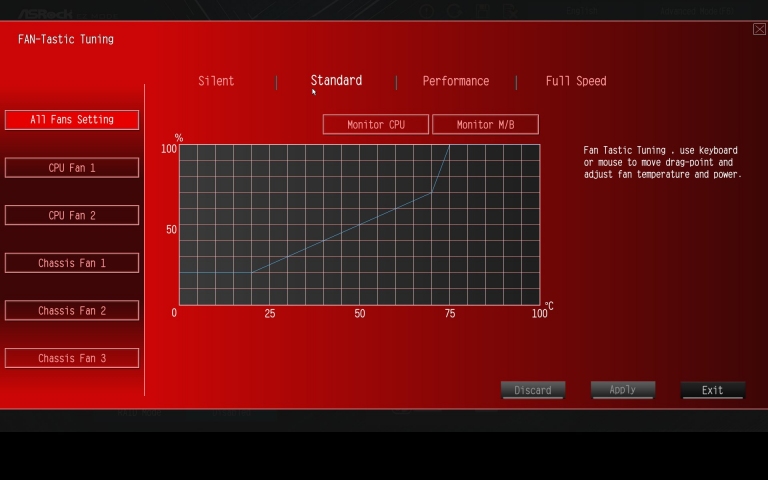

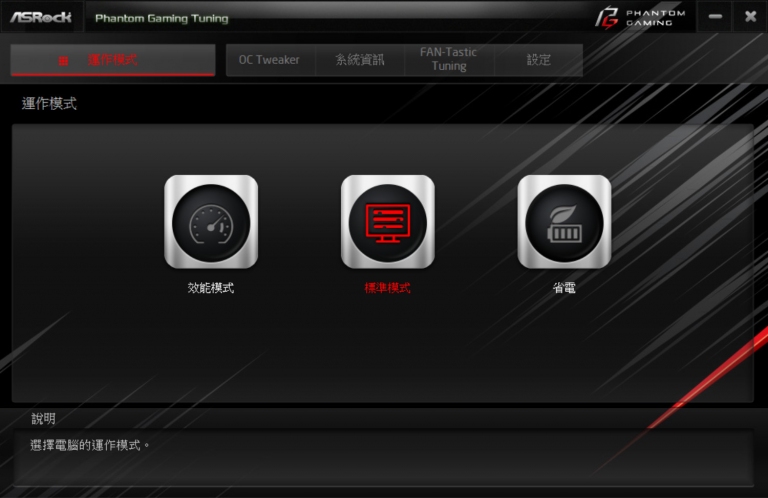

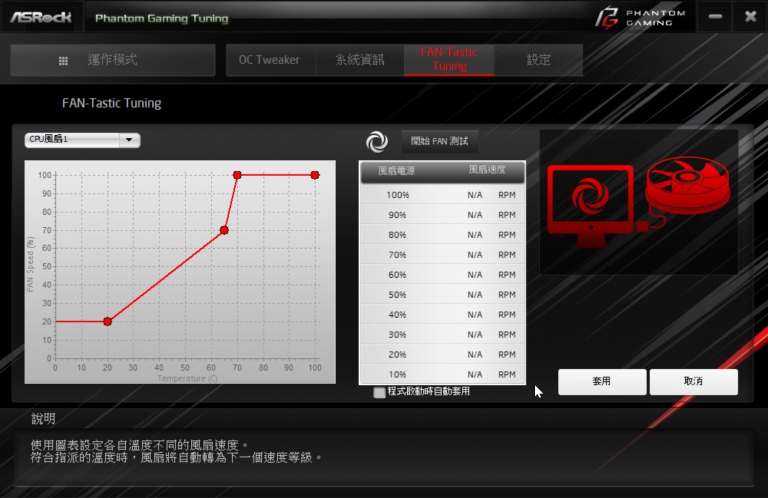

至於在超頻工具方面,華擎也提供Phantom Gaming Tuning工具程式,提供電腦各元件的溫度監控、時脈與電壓設定,以及風扇轉速等等,不需要進入BIOS去設定,只要在Windows環境下,依然可以設定這些參數,甚至一鍵超頻,以釋放出電腦的潛在效能。

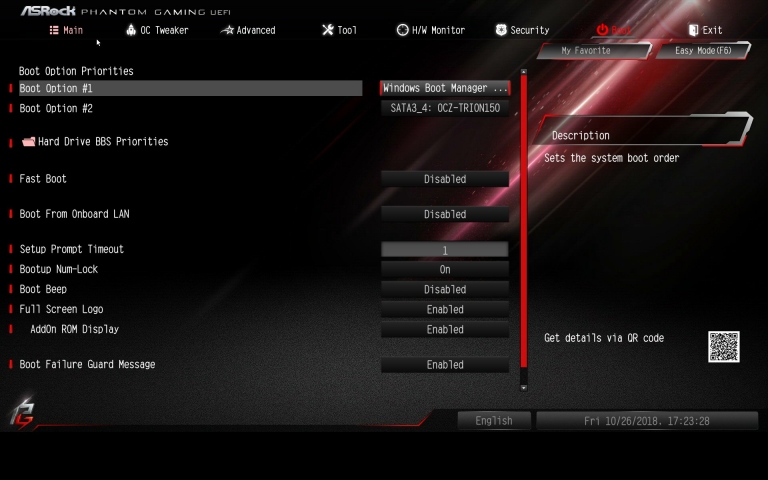

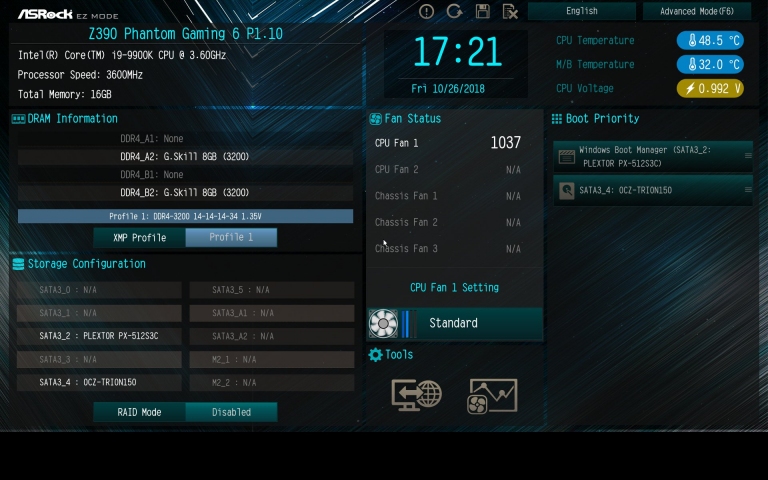

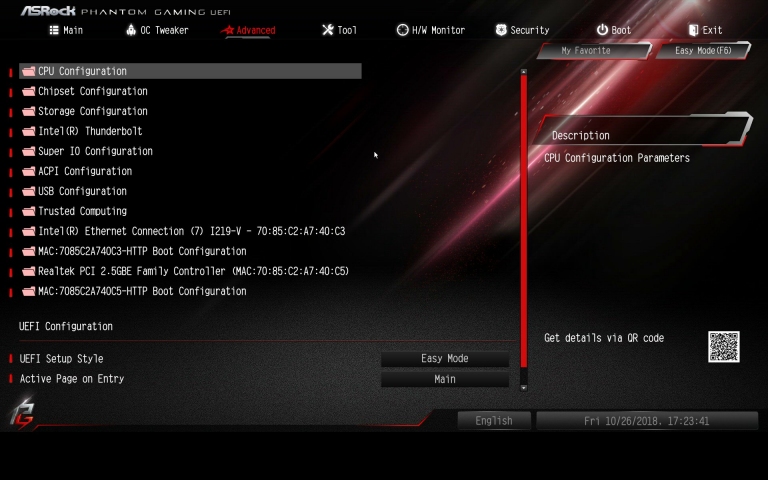

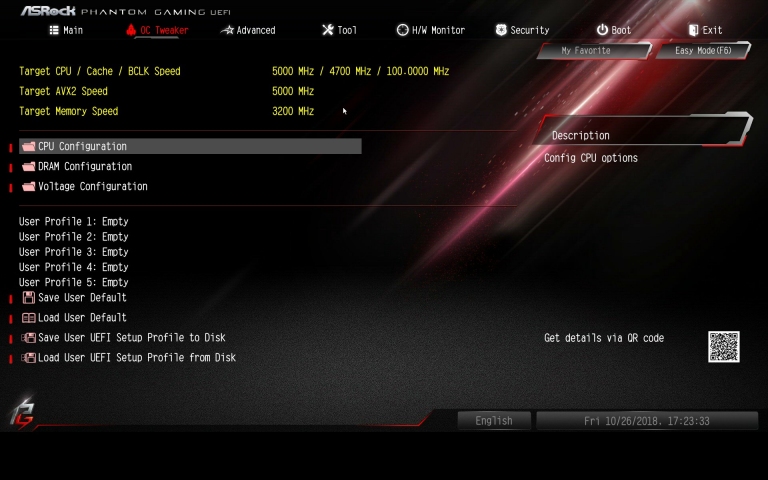

當然,在BIOS設定部份,華擎Z390 Phantom Gaming 6主機板也採用全新的視覺與各種先進的設定項目,提供一般用戶與超頻玩家們各種設定需求,包含設定電腦各元件的細部設定、各種功能開閉、超頻設定檔、甚至可以線上即時連網來下載並進行韌體更新…等等。這些貼心的設計,都能讓玩家們快速搞定各種狀態,並發揮系統應有效能,以便快速進入遊戲備戰狀態。
效能實測,搭載第9代Core處理器發揮全速

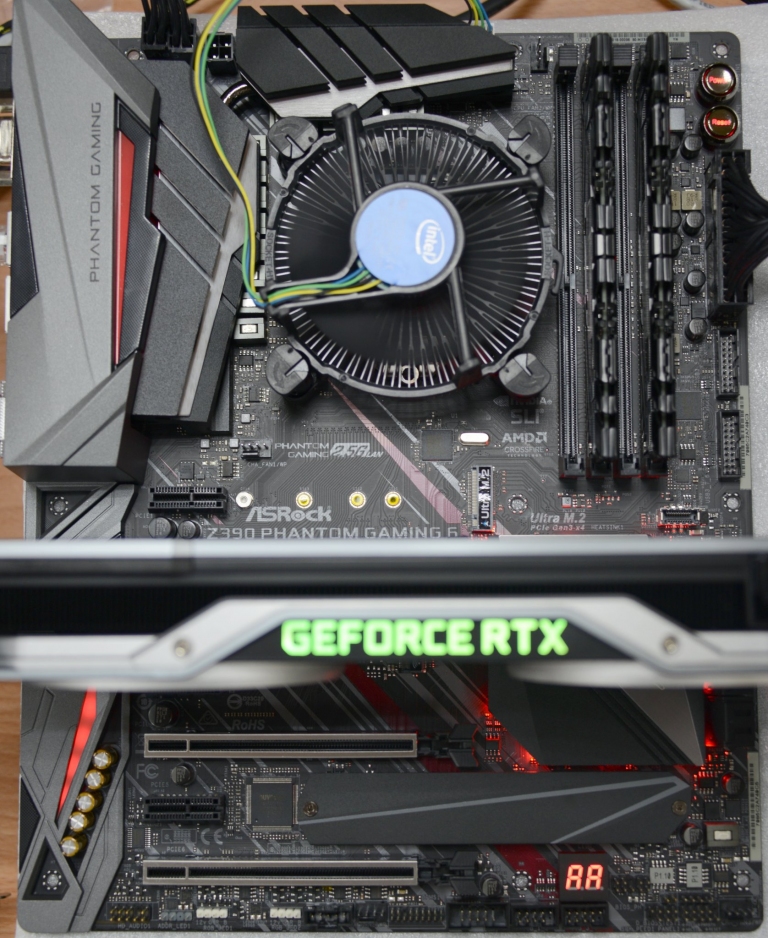

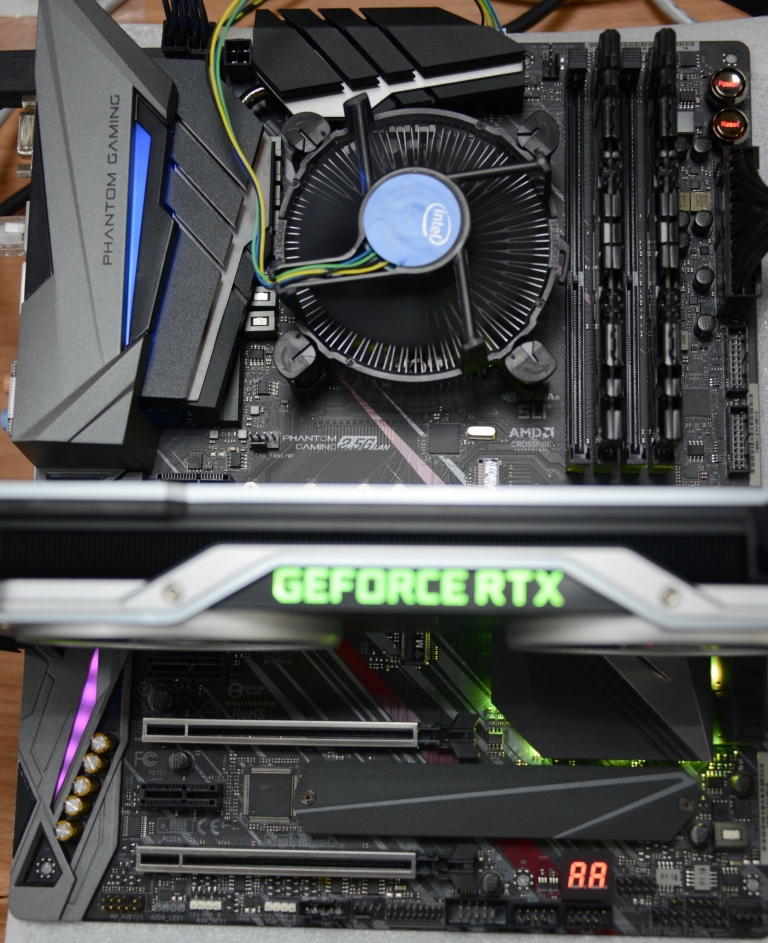

接下來,就讓我們來實際測試這款主機板吧!在效能測試部份,以Intel Core i9-9900K CPU、搭配DDR4 2666 16GB、WD 1TB NVMe SSD等測試配備,顯示卡則使用最新NVIDIA GeForce RTX 2080來測試。作業系統則是Windows 10 x64專業版(1803),以下是測試的結果與效能表現,請參考附圖與附表。處理器:Intel Core i9-9900K @ 3.6 GHz/5.0GHz (Turbo)
主機板:ASRock Z390 Phantom Gaming 6
顯示卡:NVIDIA GeForce RTX 2080 8GB GDDR6
BIOS:09/26/2018 P1.10
記憶體:G.Skill F4-3200C14-8GFX DDR4-3200 @ 2666 16GB (8GB×2)
SSD:Western Digital WD Black NVMe SSD 1TB
驅動程式:ForceWare v416.34
電源供應器:MISTEL Vision MX 850
作業系統:Windows 10專業版 x64 (1803)
2.5G LAN效能實測,效能就是比1G快很多!
在Phantom Gaming 2.5G LAN的測試部份,我們以兩張主機板對連的方式,來測試2.5G LAN對於10G LAN的效能(另一片Z390主機板內建之10Gb LAN)的傳輸效能。我們是透過iperf3來測試直連頻寬,以及利用FastCopy來測試傳輸一個5GB的大檔案所需要的時間以及平均傳輸效能。在測試環境設定方面,我們選擇3種環境,並分別以客戶端與伺服端來進行測試。測試場景解說如下:(A) 1G對1G (即兩張主機板都連到1Gbps的Intel 219網路孔,頻寬上限為1Gbps,做為比較對照組)
(B) 2.5G對1G (即兩張主機板都連到最快的LAN埠,中間有連到Wi-Fi Router的1Gbps LAN埠,做為降速對照組)
(C) 2.5G對2.5G (即兩張主機板都連到最快的LAN埠,並直接對連,做為效能對照組)
以下是測試的結果、效能表現與說明!
●表1 以iperf 3測試互傳頻寬,在各種連線狀態下的效能與表現
在iperf 3的測試方面,從表格中可以看到(A)場景就是使用一般家用的1Gbps LAN,透過連到一般的1Gbps Router,傳輸頻寬最高就只到935Mbits/sec。這個還只是兩台電腦全速的使用狀態下,若有其他電腦也在傳輸,勢必這個值一定會下降!至於(B)場景,就是連2.5G的LAN埠,連到1Gbps Router,雖會被降速到1Gbps,但可以看到整體頻寬還是有些微的提升,達到943Mbits/sec!
至於(C)場景,就是兩張主機板直接高速LAN對連,又或者將家裡的Router升級到企業等級的2.5Gbps或10Gbps,整體傳輸效能就可以完全提升起來,達到2.34Gbits/sec!
●表2 以FastCopy測試複製5GB檔案,在各種連線狀態下的效能與表現
在FastCopy的測試方面,以複製一個5GB的大檔案來測試傳輸速度。從表格中可以看到(A)場景就是透過連接家用的1Gbps LAN,並連至家用1Gbps Router,檔案複製效能最快可以飆升至106.04MB/s,時間大約48.28sec。若是在(B)場景,也就是到主機板的2.5Gbps LAN埠,並串連至家用1Gbps Router,雖會被降速到1Gbps,但可以看到檔案複製速度會有些許提升,達到110.63MB/s,時間大約46.28sec,省了2秒。
要是在(C)場景,就是兩張主機板直接高速LAN對連,又或者家裡的Router升級到2.5Gbps以上,整體傳輸效能就可以完全提升起來,讓讀取速度只要20秒搞定,寫入速度甚至19秒就可以搞定!傳輸速度達到249.76MB/s,甚至飆升到269.69MB/s!
系統穩定,效能不俗,協助玩家們重裝出擊
由於當今遊戲檔案都非常龐大,加上遊戲線上直播當紅,傳統1Gbps LAN的速度已捉襟見肘,當Wi-Fi都已經達到1.733Gbps的效能,LAN的速度實在有必要提升!而華擎主打Phantom Gaming 2.5G LAN的主機板系列,就是要提供玩家們更快速的傳輸速度,讓玩家們在LAN Party時快速進行遊戲部署(Game Files Deployment),或讓玩家們或實況主可以將遊戲實況即時錄製或直播(Game Streaming或Broadcasting),當然若不玩遊戲,透過2.5G的頻寬來進行家裡的網路視訊串流(Video Streaming),都能擁有不錯的傳輸效能。●ASRock Z390 PHANTOM GAMING 6主機板規格表:
整體而言,華擎Z390 Phantom Gaming 6主機板,無論是外觀或是規格上,都非常完整,以ATX規格主機板,搭配Z390晶片組來說,已可滿足絕大多數玩家的需求。華擎主機板採用絕佳用料,並提供親和的BIOS設定,同時提供豐富的軟體工具,以及4年保固,最重要的是,已經內建2.5G LAN,等於為未來即將流行的新一代區域網路標準預先準備好,因此非常值得一般使用者或玩家、專業遊戲玩家、電競玩家來選購與組裝。
