焦點
全核5GHz+對應12相IR數位供電、GIGABYTE Z390 AORUS MASTER強勢駕臨
文.圖/Rex 2018-10-12 14:00:00
隨著Intel第9代處理器的發布,配套的新晶片組Z390也同步登場,當然可見的就是各大主機板廠也都紛紛推出對應的版本,相較於Intel前作Z370來說,Z390加入了Intel Wireless-AC(CNVi)技術與原生的USB 3.1 Gen2,可完美支援最新的Intel第9代處理器以及更強的超頻性;這次的Z390系列報導要先來介紹的就是由GIGABYTE推出的對應版本–「Z390 AORUS MASTER」。
這次率先收到的是AORUS系列的MASTER這片Z390主機板,對應等級應該是原先定位的GAMING 7,事實上從官網中就可以發現,現有推出的AORUS系列僅有3款,分別為MASTER、PRO WiFi、ELITE,另外還有GIGABYTE GAMING系列的Z390 M GAMING、Z390 GAMING X以及Z390 UD,總共6款版本,相信過不了多久,完整齊備的Z390全系列就都會一一登場供玩家選擇。
這次的Z390 AORUS MASTER在彩盒的包裝上就相當用心了,除了斗大清楚的型號字樣外,LOL世界冠軍Toyz的大人像帥照直接印在彩盒上,戰隊G-Rex跟親筆簽名也通通都有,直接代言了!2倍銅的PCB設計(2盎司純銅電路板內層設計)以及各項特色也都通通化作小圖示直接標在彩盒上面,讓玩家可以一眼就看到諸多特色,這包括了採用了12+2相的供電設計、ESS SABRE HIFI、GAMING ViBes、Intel 802.11ac、WAVE 2、RGB FUSION、Smart Fan 5等多項獨家技術等。
打開包裝盒可以看到底下採用了靜電袋包裝的Z390主機板,翻開主機板底下還有一層,堆放了許多樣的附件,除了基本的驅動光碟以及使用手冊之外,還提供了一大張AORUS信仰貼紙,隨玩家看想要怎麼貼都行,另外更多的是對應主機板功能的小附件,如RGB連接線、溫度感溫線等等,算是廠商端的貼心配置了。
附件相當多,包括有使用手冊說明書、驅動光碟、一整張的AORUS貼紙、SATA線材(4條)、溫度感測線(2組)、RGB連接線、M.2固定螺絲(3組)、束線帶、WiFi無線網路天線、SLI橋接器、G Connector等
接下來就是主角上場了,GIGABYTE Z390 AORUS MASTER正式登場;第一眼的感覺應該是覺得整體呈現沉穩內斂的味道,特別是左上角的紅色音響級專用薄膜電容凸顯整片板子黑銀色調的質感,顯示出主機板本身採黑色PCB底色搭配各部位的銀色散熱片來統一整體的設計風格。
為了對應Intel最新的第9代處理器,在供電設計的部分採用了12+2相IR數位供電,輔以PowIRstage電晶體,而且在CPU的供電上使用了8+8-Pin設計,並透過配置在四周MOSFET上面的Fins-Array堆疊式鰭片散熱片與直觸式熱導管設計,搭配底下5 W/mK高導熱係數導熱墊以及散熱背板,讓整體的散熱性能達到最佳化,這對於想要超頻的玩家可是有相當大的助力。
MOSFET上頭的散熱片則是採用Fin-Arrays堆疊式鰭片設計,提供比傳統鋁擠散熱片多三倍的散熱表面積,而直觸式熱導管更能有效將電晶體產生的廢熱導出,強化散熱效果;一旁的CPU供電可以看到有提供了8+8-Pin設計,還包覆了金屬外殼,內部針腳採用的可是實心Pin針
DDR4記憶體的插槽則是提供了4組,而且通通都是金屬裝甲版本,目前支援最大至64GB,並提供了XMP支援,最高可支援至4266MHz(需要記憶體本身有支援),底下還提供了一顆OC按鈕,讓玩家可以一鍵超頻,超方便!

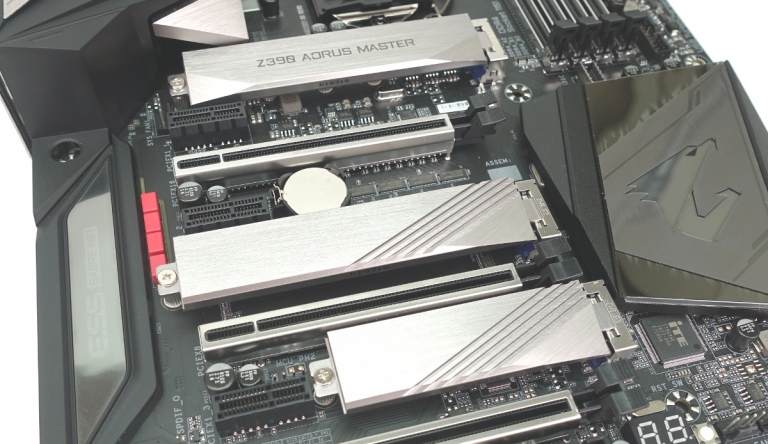

擴充性的部分可以看到MASTER上面提供了3組的PCIe插槽以及3組的M.2插槽,PCIe插槽都提供了金屬裝甲設計,當然M.2上面更是做了散熱強化,看看這散熱裝甲的厚度就可以知道,玩家可以不用擔心SSD的散熱問題了。另外,提供的3組M.2插槽都是支援PCIe Gen3 x4架構,讓玩家在使用SSD固態硬碟的支援性上得到高速的頻寬,讀寫速度大幅提升。
Z390晶片組上方則是配置了大片的散熱片,除了有支援RGB燈效外,斗大的老鷹頭Logo可是信仰指標呢!位於下方的SATA插槽則是提供了多達6組,可支援RAID 0/1/5/10等磁碟陣列模式。
音效方面則是採用了Realtek ALC1220-VB晶片並搭配ESS SABRE DAC晶片,並配置了Nichicon Fine Gold音響級專用電容4顆Hi-Fi等級的WIMA薄膜電容來做音場效果的強化,可提供7.1聲道輸出與劇院般的音質表現;網路部分則是透過Z390特色,CNVi無線技術搭配配置的Intel Wireless-AC 9560無線模組,支援802.11ac 2.4Ghz/5Ghz雙頻、160MHz頻寬、MU-MIMO,最高速度可達1.73Gbps,並整合藍牙5.0技術,真的很不錯。
I/O背板的部分同樣採用了整體設計,提供了玩家相當完整的輸出連接,包括了Power、Clear CMOS按鈕以及2T2R天線模組連接埠,HDMI 1.4x1、USB 3.1 Gen2 Type-A插槽x3、Type-C插槽x1,USB 3.1 Gen1插槽x2、USB 2.0插槽x4、RJ-45、S/PDIF光纖與5個鍍金音源接頭等,當然,代表性的AORUS Logo也同樣的有在上面幫大家加持一下信仰。
在主機板的最下面一排可以看到有各項I/O連接設計,包括了提供多組的風扇插座以及Reset鍵、BIOS切換DIP、RGB 5V/12V插座各2組、前置USB連接埠等等,當然也還可以看到板子上還提供了Debug燈設計,翻轉過來看背面的話,更可以發現特別加裝了一整片大面積的金屬背板,不僅讓整體的質感提升外,在散熱效果上也有加強的作用。
MASTER上頭設置在I/O埠上方、晶片組散熱片上方以及音效裝置區域都能夠發光,必須說,這次的RGB燈效相當多變,而且不是點狀式LED光源模式,獨特的各項燈效律動,真的質感大加分、信仰值提升許多。
面對Intel即將全面上市的第9代處理器蓄勢待發的情況下,選擇一片可以應對現有第8代處理器、支援最新第9代處理器的Z390主機板肯定是玩家的新主流,這款由GIGABYTE推出的Z390 AORUS MASTER相信在眾多Z390主機板行列中也是佼佼者,在接下來不久的效能解禁時,也將為大家一一揭露搭配上最新Intel Core i9-9900K的絕佳效能表現,敬請期待。
廠商電話:0800-079-800
廠商網址:www.gigabyte.tw
命名規格變更、Z390 AORUS MASTER更顯氣勢
別意外,這次GIGABYTE在產品的型號命名上做了改變,以往常用的GAMING 3/5/7/9將變更成XTREME、MASTER、ULTRA、PRO、ELITE等,對於玩家來說是不是比較好記?這個就見仁見智,不過小編倒是認為,新的命名比較有氣勢一點囉!好啦,廢話不多說,直接來開箱吧!這次率先收到的是AORUS系列的MASTER這片Z390主機板,對應等級應該是原先定位的GAMING 7,事實上從官網中就可以發現,現有推出的AORUS系列僅有3款,分別為MASTER、PRO WiFi、ELITE,另外還有GIGABYTE GAMING系列的Z390 M GAMING、Z390 GAMING X以及Z390 UD,總共6款版本,相信過不了多久,完整齊備的Z390全系列就都會一一登場供玩家選擇。
這次的Z390 AORUS MASTER在彩盒的包裝上就相當用心了,除了斗大清楚的型號字樣外,LOL世界冠軍Toyz的大人像帥照直接印在彩盒上,戰隊G-Rex跟親筆簽名也通通都有,直接代言了!2倍銅的PCB設計(2盎司純銅電路板內層設計)以及各項特色也都通通化作小圖示直接標在彩盒上面,讓玩家可以一眼就看到諸多特色,這包括了採用了12+2相的供電設計、ESS SABRE HIFI、GAMING ViBes、Intel 802.11ac、WAVE 2、RGB FUSION、Smart Fan 5等多項獨家技術等。
打開包裝盒可以看到底下採用了靜電袋包裝的Z390主機板,翻開主機板底下還有一層,堆放了許多樣的附件,除了基本的驅動光碟以及使用手冊之外,還提供了一大張AORUS信仰貼紙,隨玩家看想要怎麼貼都行,另外更多的是對應主機板功能的小附件,如RGB連接線、溫度感溫線等等,算是廠商端的貼心配置了。

接下來就是主角上場了,GIGABYTE Z390 AORUS MASTER正式登場;第一眼的感覺應該是覺得整體呈現沉穩內斂的味道,特別是左上角的紅色音響級專用薄膜電容凸顯整片板子黑銀色調的質感,顯示出主機板本身採黑色PCB底色搭配各部位的銀色散熱片來統一整體的設計風格。
為了對應Intel最新的第9代處理器,在供電設計的部分採用了12+2相IR數位供電,輔以PowIRstage電晶體,而且在CPU的供電上使用了8+8-Pin設計,並透過配置在四周MOSFET上面的Fins-Array堆疊式鰭片散熱片與直觸式熱導管設計,搭配底下5 W/mK高導熱係數導熱墊以及散熱背板,讓整體的散熱性能達到最佳化,這對於想要超頻的玩家可是有相當大的助力。

DDR4記憶體的插槽則是提供了4組,而且通通都是金屬裝甲版本,目前支援最大至64GB,並提供了XMP支援,最高可支援至4266MHz(需要記憶體本身有支援),底下還提供了一顆OC按鈕,讓玩家可以一鍵超頻,超方便!
擴充性的部分可以看到MASTER上面提供了3組的PCIe插槽以及3組的M.2插槽,PCIe插槽都提供了金屬裝甲設計,當然M.2上面更是做了散熱強化,看看這散熱裝甲的厚度就可以知道,玩家可以不用擔心SSD的散熱問題了。另外,提供的3組M.2插槽都是支援PCIe Gen3 x4架構,讓玩家在使用SSD固態硬碟的支援性上得到高速的頻寬,讀寫速度大幅提升。
Z390晶片組上方則是配置了大片的散熱片,除了有支援RGB燈效外,斗大的老鷹頭Logo可是信仰指標呢!位於下方的SATA插槽則是提供了多達6組,可支援RAID 0/1/5/10等磁碟陣列模式。
音效方面則是採用了Realtek ALC1220-VB晶片並搭配ESS SABRE DAC晶片,並配置了Nichicon Fine Gold音響級專用電容4顆Hi-Fi等級的WIMA薄膜電容來做音場效果的強化,可提供7.1聲道輸出與劇院般的音質表現;網路部分則是透過Z390特色,CNVi無線技術搭配配置的Intel Wireless-AC 9560無線模組,支援802.11ac 2.4Ghz/5Ghz雙頻、160MHz頻寬、MU-MIMO,最高速度可達1.73Gbps,並整合藍牙5.0技術,真的很不錯。
I/O背板的部分同樣採用了整體設計,提供了玩家相當完整的輸出連接,包括了Power、Clear CMOS按鈕以及2T2R天線模組連接埠,HDMI 1.4x1、USB 3.1 Gen2 Type-A插槽x3、Type-C插槽x1,USB 3.1 Gen1插槽x2、USB 2.0插槽x4、RJ-45、S/PDIF光纖與5個鍍金音源接頭等,當然,代表性的AORUS Logo也同樣的有在上面幫大家加持一下信仰。
在主機板的最下面一排可以看到有各項I/O連接設計,包括了提供多組的風扇插座以及Reset鍵、BIOS切換DIP、RGB 5V/12V插座各2組、前置USB連接埠等等,當然也還可以看到板子上還提供了Debug燈設計,翻轉過來看背面的話,更可以發現特別加裝了一整片大面積的金屬背板,不僅讓整體的質感提升外,在散熱效果上也有加強的作用。
多區多彩發光設計、讓信仰加分
在Z390 AORUS MASTER上頭可以看到開機時的RGB燈效相當不錯,因為這次官方提供了比以往產品更多的可客製化LED燈,更讓玩家擁有更全面的LED燈控制權,只要透過專屬的RGB FUSION程式就能根據或依照玩家需求/偏好來自行調整或操控主機板上所有的LED燈效變化,直接實現多區多彩的燈光特色,尤其特別的是,在RG FUSION程式中的RGB Fusion APP,讓玩家可以透過手機等手持裝置就能一手掌控RGB燈效變化,就算不使用鍵盤、滑鼠來操控,也能輕鬆開啟多彩電競功能,隨時都能Lan-Party。MASTER上頭設置在I/O埠上方、晶片組散熱片上方以及音效裝置區域都能夠發光,必須說,這次的RGB燈效相當多變,而且不是點狀式LED光源模式,獨特的各項燈效律動,真的質感大加分、信仰值提升許多。
全核5GHz+技術、12相IR數位供電設計,專為玩家設計的Z390 AORUS MASTER登場
這款Z390 AORUS MASTER算是GIGABYTE在Z390系列中首發的第一片版本,就上面的配置與用料、加上諸多獨特的設計,不難看出官方對這片主機板的期許相當高,事實上從整體的設計來看,應該也沒有讓大家失望,不論是採用了12相IR數位供電,還是獨家的Fins-Array堆疊式散熱鰭片+直觸式熱導管、RGB Fusion、支援高達4266MHz的DDR4、PCIe防護裝甲、M.2插槽的金屬裝甲、Intel CNVi 802.11ac Wave2無線網路、ALC1220-VB音效晶片+ESS 9118 SABRE DAC、Intel GigaLAN、Smart Fan 5等等,都再再強調了這款Z390 MASTER的與眾不同,當然,加入了2盎司純銅電路板設計也讓整體的穩定度提升,輕鬆就能達到宣示的全核5GHz+目標。面對Intel即將全面上市的第9代處理器蓄勢待發的情況下,選擇一片可以應對現有第8代處理器、支援最新第9代處理器的Z390主機板肯定是玩家的新主流,這款由GIGABYTE推出的Z390 AORUS MASTER相信在眾多Z390主機板行列中也是佼佼者,在接下來不久的效能解禁時,也將為大家一一揭露搭配上最新Intel Core i9-9900K的絕佳效能表現,敬請期待。
廠商資訊
廠商名稱:GIGABYTE - 技嘉科技股份有限公司廠商電話:0800-079-800
廠商網址:www.gigabyte.tw
