東芝推出最新工業用及工廠自動化應用光繼電器

(本資訊由廠商提供,不代表PCDIY!立場) 2018-05-25 18:53:49

UL1577認證的大電流表面黏著元件

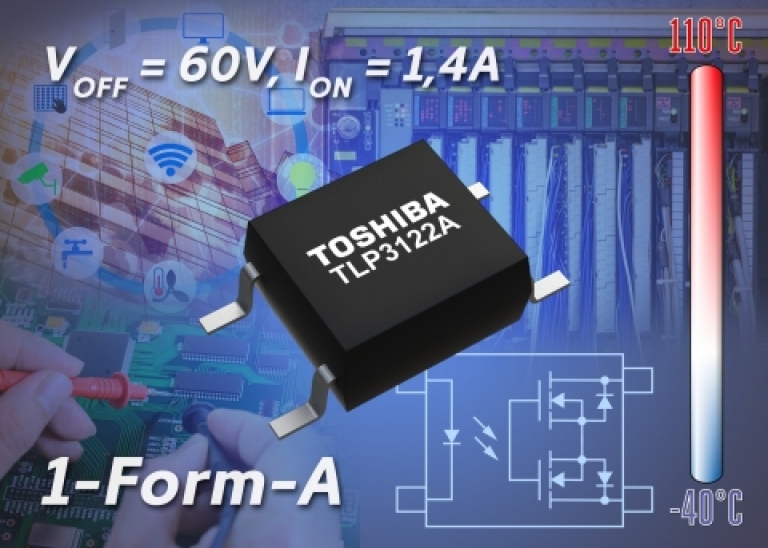

東芝電子元件及儲存裝置株式會社宣布推出針對建築自動化系統、安全設備和半導體測試器等工業用與工廠自動化應用光繼電器IC – TLP3122A,並已開始量產出貨。 其採用最新U-MOS IX製程MOSFET元件,有效降低導通電阻。且為小型4引腳SO6封裝,提供高達60V斷態輸出端電壓(VOFF)、1.4A導通電流(ION)以及高達4.2A導通脈衝電流。而導通電阻(RON)通常僅為0.13Ω,即使在斷態電流僅為1μA的情況下,也可實現高效率作業。

新款IC利用3750Vrms隔離電壓提供3ms (tON) 和1ms (tOFF) 的快速開關時間。 完全符合UL1577安全標準。常開型TLP3122A可用來取代機械式繼電器,有助於系統可靠性並減少繼電器與繼電器驅動器所需的空間,其額定工作溫度介於-40℃到110℃之間,利於設計者在散熱上考量溫度的限制。

新型TLP3122A光繼電器能夠與採用傳統2.54 SOP4封裝的光電繼電器TLP3122實現向上相容。還有助於實現更大的系統驅動電流,因此可取代更為廣泛的機械繼電器。

產品特點
4引腳SO6小型封裝:2.54mm(腳距)、2.1mm (高度)
常開型(1-Form-A)
斷態輸出端電壓:60V(最大值)
恒定電流:1.4A(最大值)
導通電流(Pulse):4.2A(最大值)
低導通電阻:0.25Ω(最大值)
工作溫度:110℃(最大值)
安全標準:UL1577認證;隔離電壓:3750Vrms(最小值)

應用方面
工廠設備(PLC、I/O介面)
建築自動化系統
半導體測試器
安全設備
取代機械繼電器(交流24-32V系統、直流24-48V系統)
