配置小改更趨完備，ASUS ROG Strix X470-I Gaming開箱
文．圖／Bisheng 2018-05-17 09:00:00
ASUS以往對於台灣市場的主機板需求評估，經常認定Mini-ITX尺寸產品銷售量不佳，因此引進意願並不高。直到去年開始有所轉變，年底AMD產品線引進了ROG Strix X370-I Gaming，正是這款ROG Strix X470-I Gaming的前身。由於晶片組本質差異微乎其微，再加上時間點頗為相近，因此是承襲既有設計基礎再精進而來。

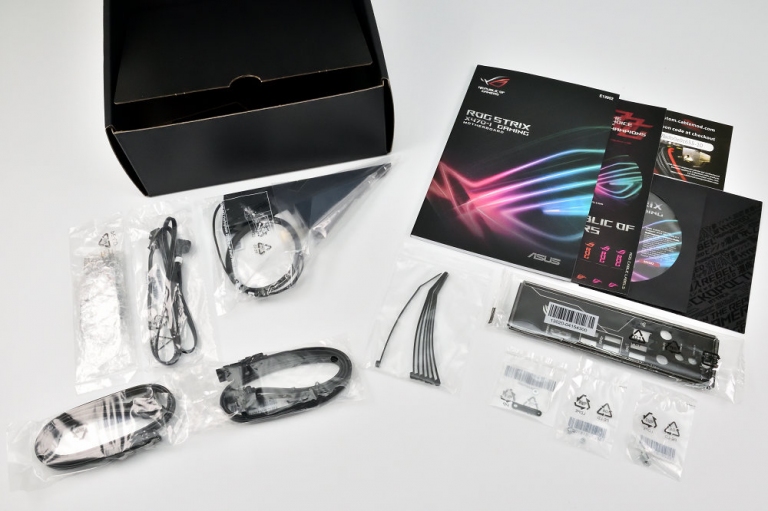

ASUS ROG Strix X470-I Gaming配件包含使用手冊、驅動程式光碟、ROG Strix標籤貼紙、M.2螺絲組、Wi-Fi天線、RGB燈光轉接線材、SATA排線等。

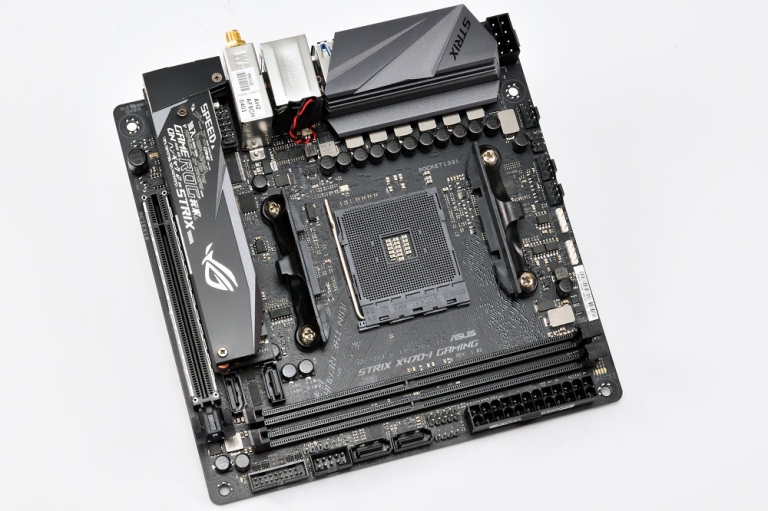

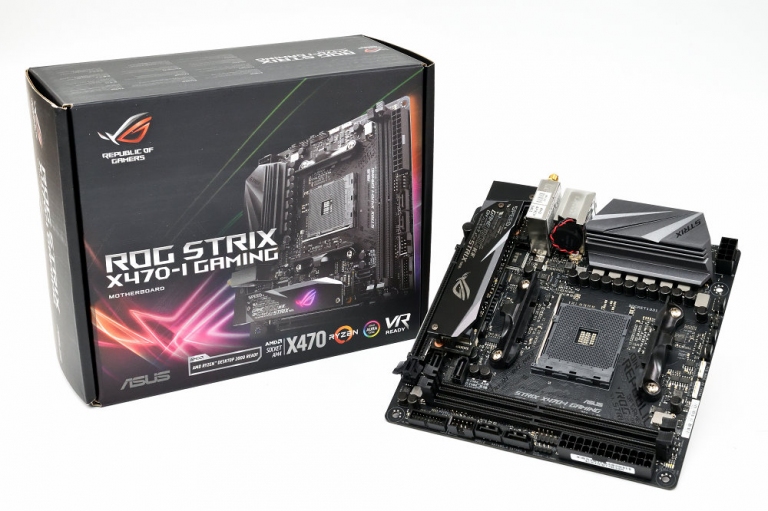

ASUS ROG Strix X470-I Gaming視覺設計經過調整，像各散熱片黑色化、更多ROG Strix象徵性印刷字樣等。

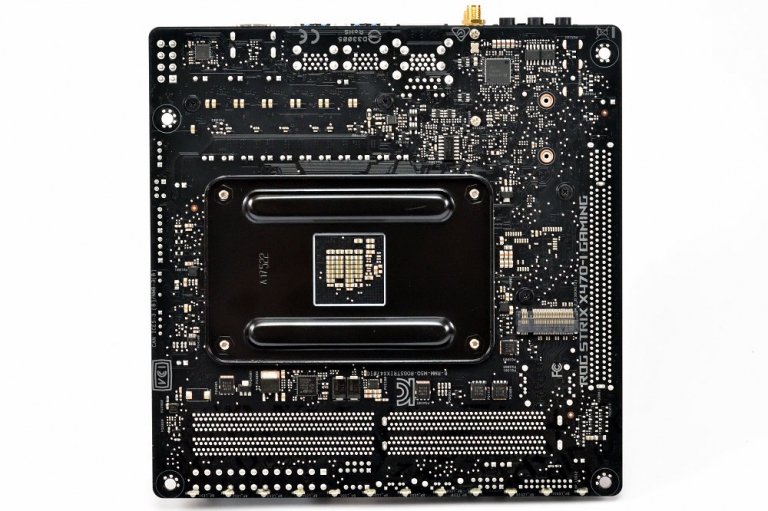

Mini-ITX可用來堆料的空間有限，故除了第2組M.2插槽，乙太網路等部分元件也是布局在背面。ROG Strix X470-I Gaming外觀視覺向同期新品看齊，電路板上多了些ROG Strix代表性文字印刷，而各散熱片配色也改為全黑化，其中M.2散熱片亦印製了象徵性字樣。其餘設計看似雷同，但Asus順應消費者反應新增顯示輸出埠，而且是給到位的HDMI 2.0b規格，搭配Ryzen APU得以支援4K @ 60Hz訊號輸出。

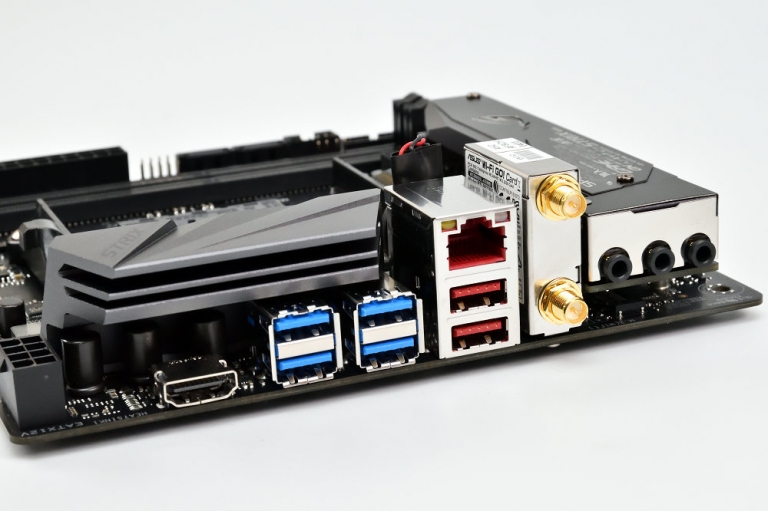

I/O背板終於加入顯示輸出埠，而且攻頂給足HDMI 2.0b規格，但USB 3.1 Gen 2（紅色連接埠）沒有USB Type-C稍嫌可惜。

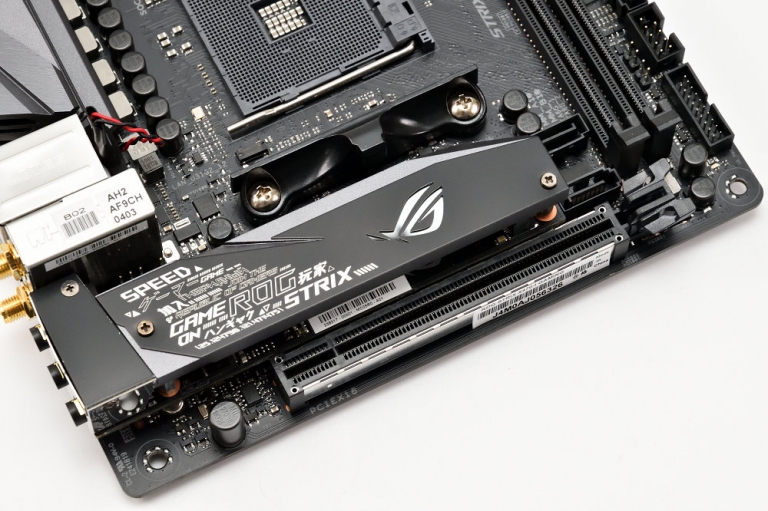

正面M.2插槽配備具有Aura燈光設計的散熱片，外觀上可見近期增加許多印刷字樣的設計風格。

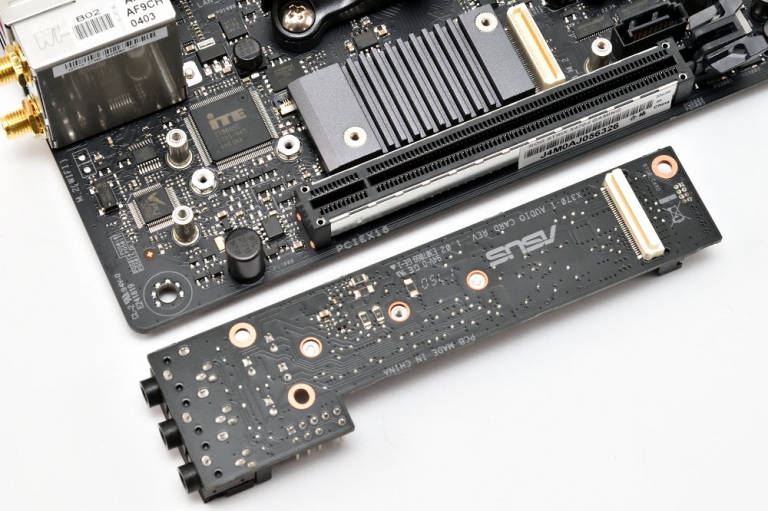

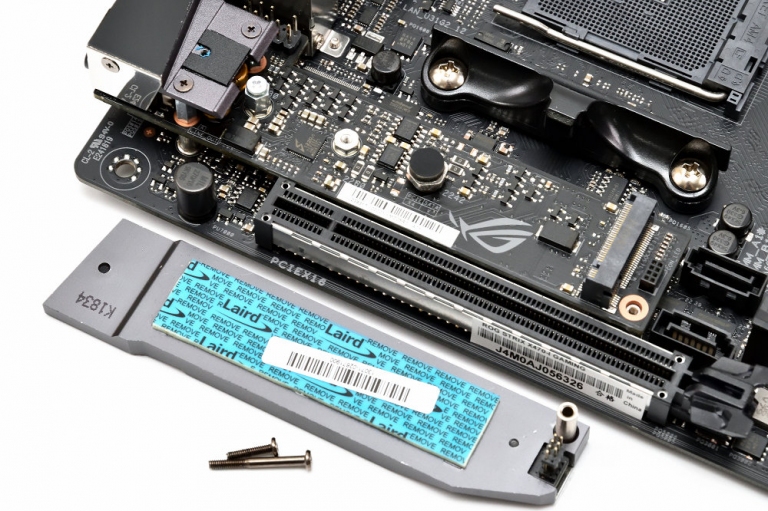

音效模組與M.2插槽整合在同一子卡上，M.2插槽散熱片內側預先黏貼了導熱膠條。然而I/O背板上的USB 3.1 Gen 2，仍為2組USB Type-A連接埠配置，並未將其一改成USB Type-C，這是有點令人費解。其餘可見差異不多，那創意的音效、M.2插槽轉接卡堆疊設計，音效採用Realtel型號S1220A客製化編解碼器，搭配Nichicon電容、TI型號R4850I運算放大器等用料，構成所謂Supreme FX音效迴路。

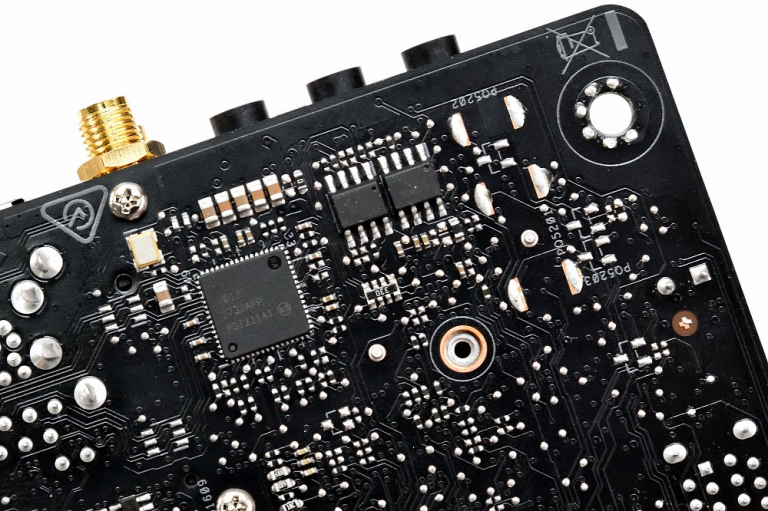

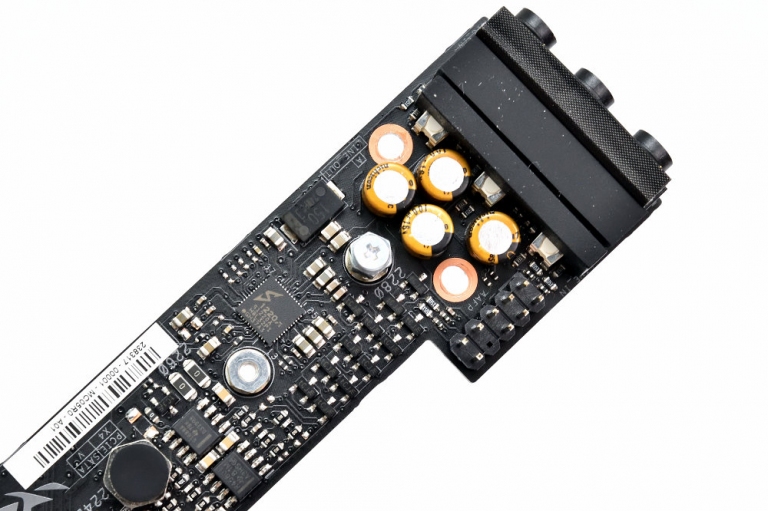

音效子卡模組化設計，理論上是有助於降低干擾，用料包含Realtek客製化編解碼器、Nichicon電容、TI運算放大器等。
卸除音效、M.2子卡之後，下方線路設計布局X470晶片組與Asus自家TPU等晶片。乙太往網路仍為Intel型號I211-AT的Gigabit控制器，附加LANGuard防護設計，無線網路依然是Realtek型號RTL8822BE模組，支援IEEE 802.11ac、2.4/5GHz雙頻、支援MU-MIMO、整合Bluetooth v4.2。磁碟介面有4組基本的SATA 6Gb/s，正面M.2插槽配備了散熱片，可支援PCIe 3.0 x4、SATA模組，背面M.2插槽僅限使用PCIe模組，而且得和顯示卡瓜分PCIe通道。
Intel型號I211-AT乙太網路控制器，具備主流10/100/1000Mbps傳輸速率。

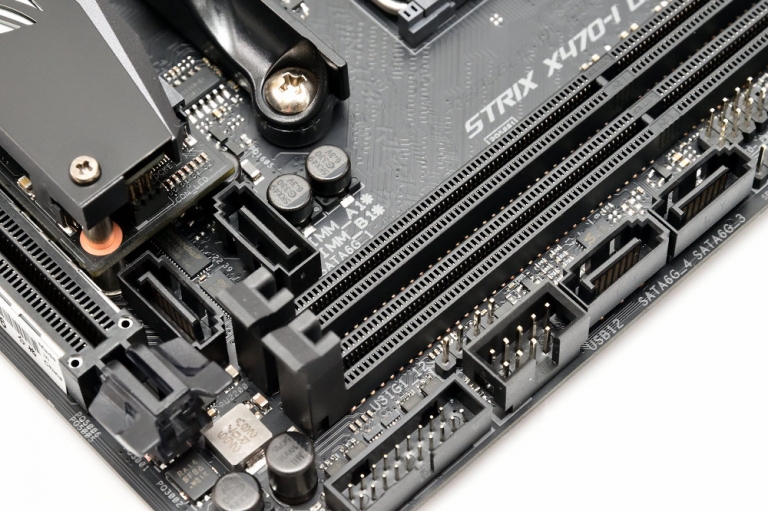

在有限空間內，仍然配置4組SATA 6Gb/s連接埠，並沒有資源衝突只能二選一的限制，而晶片組提供了RAID 0/1/10等功能。

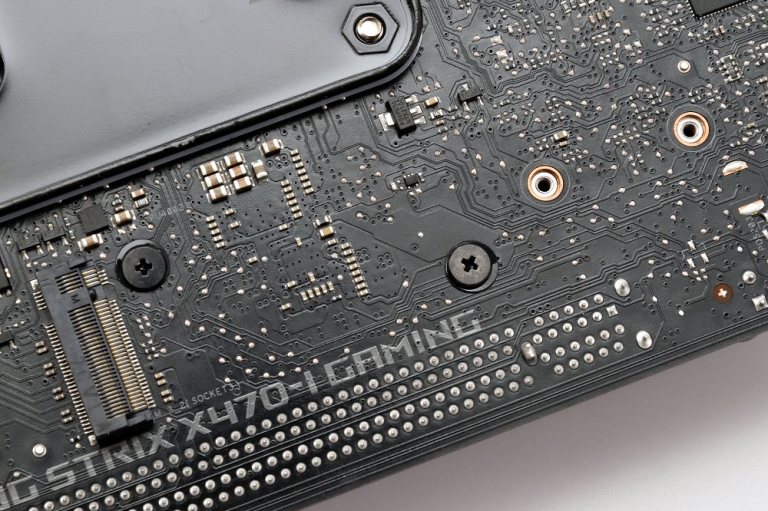

2組M.2插槽至多支援Type 2280長度模組，得留意背面這組是和顯示卡共同瓜分PCIe通道。處理器供電迴路布局有顯著調動，或許是因應TDP 105W新處理器所修改，但核心基礎仍然為6相。記憶體支援順應二代Ryzen的控制器調整，最高超頻支援時脈稍微下修至DDR4-3466，並新增DDR4-2933組態。其餘零星共通點，如Aura燈效擴及M.2散熱片，另有2組燈條插座，此外CPU_FAN、AIO_PUMP、CHA_FAN風扇插座，以及USB 3.1 Gen1、USB 2.0擴充埠等各有1組。

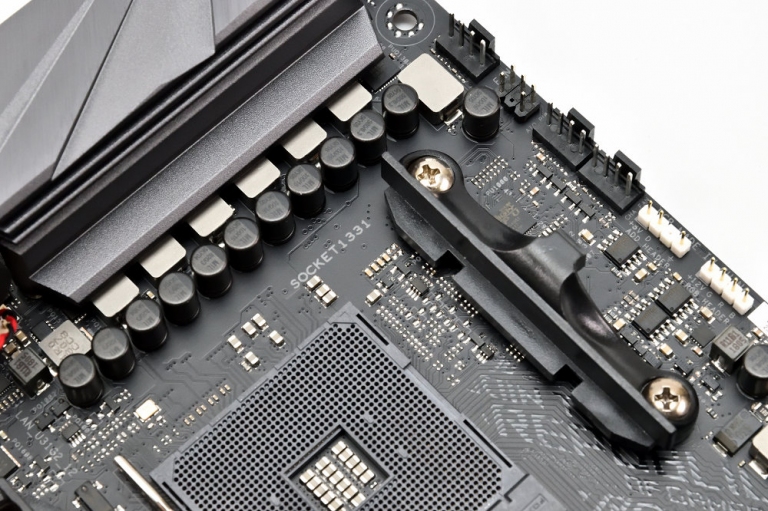

處理器電源迴路線路設計經過調整，不過本質上處理器（VDDCR_CPU）端仍為6相，另外1相則是供應給SoC（VDDCR_SOC）。

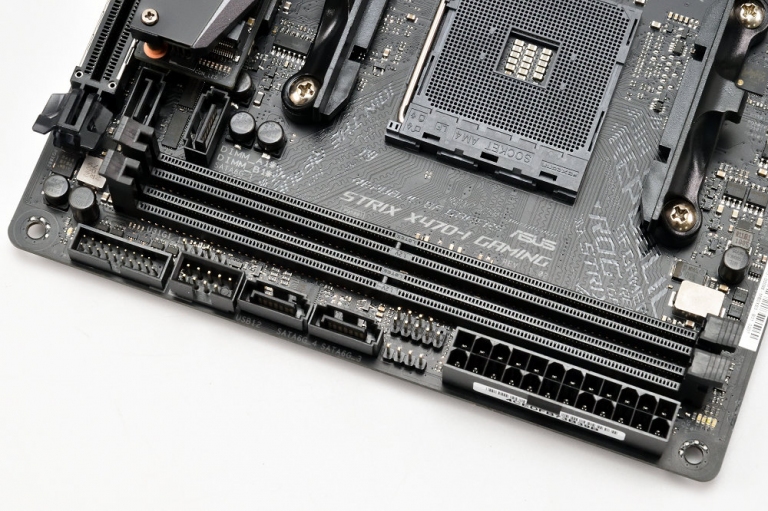

若有較多的USB連接埠使用需求，內有USB 3.1 Gen 1與USB 2.0擴充埠各1組。

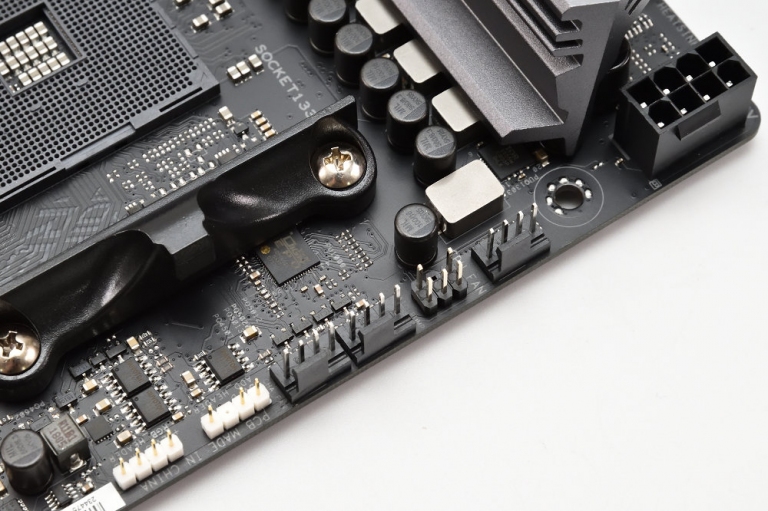

散熱除了處理器與機殼風扇各1組，亦有AIO_PUMP能夠對應支援一體式水冷熱器，一旁另有2組RGB燈條插座。附加軟體項目大同小異，SupremeFX音效有Sonic Studio III與Sonic Radar III，而乙太網路提供GameFirst IV，燈光控制樞紐一貫是Aura Sync RGB，核心基礎控制軟體亦為AI Suite 3。只是在UEFI BIOS部分，並未像ROG Crosshair VII Hero具備實用的Asus GRID功能，這點稍嫌可惜。

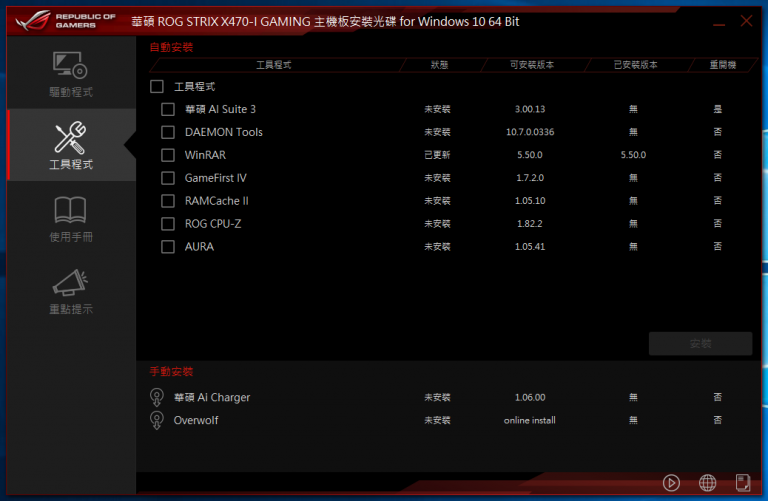

UEFI BIOS風格與功能配置如舊，附加功能部份和高階產品稍有區隔，並未出現相當實用的Asus GRID功能選項。主要附加軟體和硬體層設計連動，如系統監測與散熱調整控制的AI Suite 3、乙太網路封包管理GameFirst IV、燈光控制Aura等。如果你對ROG Strix X470-I Gaming性能表現有所興趣，那麼可以參考我們稍早前刊出的文章Ryzen同門較勁，AMD Ryzen 7 2700、Ryzen 5 2600開箱實測，當時正是使用這款主機板作為平台基礎。綜觀而言，ROG Strix X470-I Gaming配置設計著實更趨完備，若有Mini-ITX組裝需求值得列入首選。
廠商資訊
廠商名稱：ASUS 華碩廠商電話：0800-093-456
廠商網址：https://www.asus.com/tw
