強化散熱設計炫亮主機板,GIGABYTE Aorus X470 Gaming 7 WiFi開箱
文.圖/Bisheng 2018-04-27 09:00:00AMD正式發表推出第二代Ryzen處理器之際,各家主機板廠的X470晶片組製品伴隨傾巢而出,而且大多是由高階產品領軍上市。GIGABYTE方面高階代表產品為Aorus X470 Gaming 7 WiFi,市場參考價格大約在8,000元,自家特色設計和用料堆砌滿滿,目標明確鎖定在高階玩家族群。
頂著Aorus電競招牌,Aorus X470 Gaming 7 WiFi視覺設計自然是以老鷹標誌當主軸,晶片組端散熱片上諾大的標誌同時結合了燈光效果。而I/O背板上方遮罩一路延伸至音效迴路,包含處理器電源迴路的散熱片,也都有一致性配色點綴。至於在ATX主電源插槽旁,更有著雷雕導光飾板設計,通電運作時可以十分閃亮。
Aorus X470 Gaming 7 WiFi也採用了預載I/O背板設計,除了沒少掉I/O上方遮罩更延伸至背面,這設計手法官方稱為一體式I/O檔板裝甲+強化背板。其USB 3.1 Gen 1與USB 2.0連接埠都是由X470晶片組供應,配置數量分別為6與2組,其中2組黃色USB 3.1 Gen 1 Type-A連接埠,是結合了USB DAC-UP 2電壓補償與雜訊降低設計。至於USB 3.1 Gen 2同樣採用第三方設計方案,不外乎是ASMedia型號ASM1143控制器,實際配置USB Type-C/A連接埠各1組。
網路部分全採用Intel設計方案,Gigabit速度乙太網路控制器型號為I211-AT,在Ryzen相容主機板上時常可見到。而無線網路模組型號Wireless-AC 9260NGW,大致規格是IEEE 802.11a/b/g/b/ac、2.4/5GHz雙頻、2 x 2天線、支援MU-MIMO、最高理論傳輸速率1.73Gbps、內建整合Bluetooth v5。

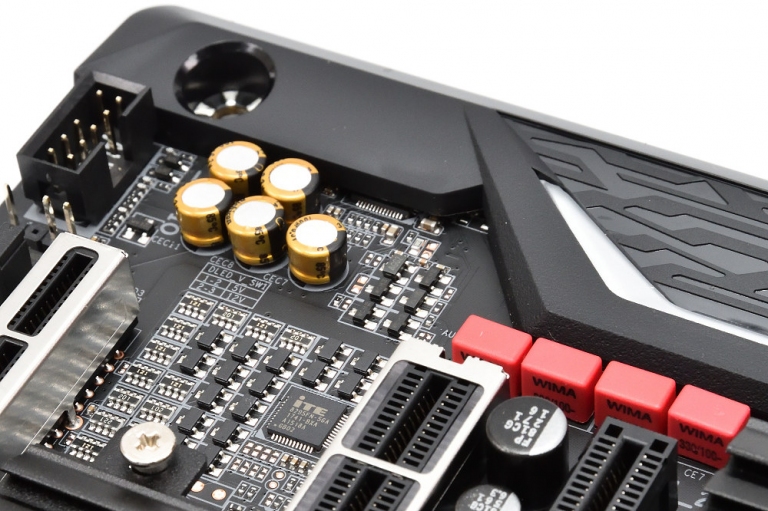

其無線網路模組是直接布建在I/O背板電路區塊,既無須花太多時間裝配模組與天線,也不會占用M.2插槽。至於音效迴路採用Realtek型號ALC1220編解碼器,並搭配ESS Sabre ES9018Q2C數位類比轉換器,基本搭配用料除了Nichicon電容,也用上了4顆WIMA音效電容與TXC振盪器等。
Aorus X470 Gaming 7 WiFi在磁碟配置方面,計有6組X470原生的SATA 6Gb/s連接埠,還有2組M.2插槽得以利用。就線路設計配置而言,M2A支援PCIe x4/x2與SATA介面模組,而M2B只能裝配PCIe x4/x2模組。不過B組的通道是來自X470晶片組,僅PCIe 2.0規格而非PCIe 3.0,而且和PCIEX4插槽之間只能二選一使用。
這2組M.2插槽都坐落在PCIe x16形式插槽之間,M2A模組支援長度可達Type 22110,而M2B設定為Type 2280。而這2組都結合了Ultra Durable M.2 Armor插槽強化設計,以及Thermal Guard Onboard散熱解決方案,以帶給玩家超乎預期的耐用度,同時降低固態硬碟溫度以確保長時間運作穩定性。
而匯流排介面配置,PCIe x16形式插槽皆結合Aorus Ultra Durable強化設計,前2組(PCIEX16、PCIEX8)由處理器供應通道,因而支援AMD CrossFire與NVIDIA SLI多路顯示卡運作模式。第3組PCIe x16形式插槽如前述,是由晶片組供應PCIe 2.0 x4通道,其餘2組PCIe x1插槽同理,僅為PCIe 2.0通道規格配置。
為滿足Ryzen 7 2700X或說超頻需求,Aorus X470 Gaming 7 WiFi強調處理器電源迴路端,設計配置為10(處理器/vCore)+2相(SoC)規模,每相分別可供應40A、50A電流。而在散熱模組部分,標榜結合直觸式熱導管,以及Fins-Array堆疊式鰭片設計,可以提供優於傳統設計方案40%以上的散熱效果。
所配備4組記憶體插槽,基本支援時脈組態DDR4-2933、總和容量最高64GB,搭配XMP超頻模組可支援至DDR4-3600時脈組態。另外,如同近期自家相近等級產品,採用了超耐久記憶體強化裝甲插槽設計,並結合了RGB Fusion燈光效果功能。一旁的可更換式時尚雷雕LED導光飾板也在軟體調控支援範疇內,周遭還有除錯燈號、BIOS切換器、OC按鈕等,硬體層相關的設計配置。
在其他零零總總設計配置部分,除了處理器用的風扇與水冷風扇插座,另外還有4組系統風扇、2組系統風扇或水冷幫浦等插座,同時布建了7個溫測點。燈光部分則是有1組系統風扇,以及燈條、燈條電壓調整、RGBW燈條電源等插座各2組,搭配RGB Fusion軟體調整具有高度可玩性。
Aorus X470 Gaming 7 WiFi當前市場參考價格大約8,000元,此等級產品除了水準以上的基本性能、超頻彈性以外,普遍配備RGB燈光效果、M.2散熱解決方案、無線網路模組、音效迴路強化、PCIe x16插槽強化等設計手法。對於目前想入手AMD二代Ryzen的玩家來說,在考量效能與規格的需求下,具備完全功能的這款X470版本不失為好選擇之一。
