提供家用掃地機器人及印表機高電壓、大電流支援

東芝電子元件及儲存裝置株式會社今日(11月6日)宣布推出新一代有刷馬達驅動IC - TB67H420FTG，以擴大其小型表面黏著型有刷馬達驅動IC產品陣容，其支援高電壓、大電流驅動，適用於家用掃地機器人、印表機和其他辦公設備。量產即日啟動。

對於印表機和其他辦公設備、銀行終端機、自動提款機以及需要高扭矩驅動的家用電器馬達而言，大功率驅動是基本要求。隨著應用範圍的增加，市場上對小型化、節省空間的設備的需求也在增加。

實現大功率有刷馬達驅動需要高電壓輸出，因此需要大功率馬達驅動器和浪湧電流（為有刷馬達特有）支援。採用具備高電壓和低導通電阻特性的離散式元件(MOSFET)的組合電路是常見的解決方案。然而，雖然這種方法實現了大功率驅動，但是導致元件數量增加，阻礙了馬達小型化。

TB67H420FTG支援業界領先的大功率驅動[1]，有助於透過採用小型表面黏著型封裝實現節省空間。其還可以控制兩個有刷馬達（50V、4.5A/兩個通道），因為它包含雙電橋模式，可在獨立的內部輸出單元中單獨控制每個通道。

除這些改進之外，該新驅動IC不僅包含過熱、過電流等基本的內建錯誤檢測功能，而且還整合了最常用的錯誤檢測信號輸出功能，支援利用外部設備對具體錯誤進行評估。

東芝將TB67H420FTG定位為其下一代有刷直流馬達驅動器的旗艦產品，主要原因於該產品在實現高電壓和大電流驅動方面的卓越能力以及其更加廣泛的應用範圍，在這一點上，雙電橋模式和錯誤檢測信號輸出功能功不可沒。

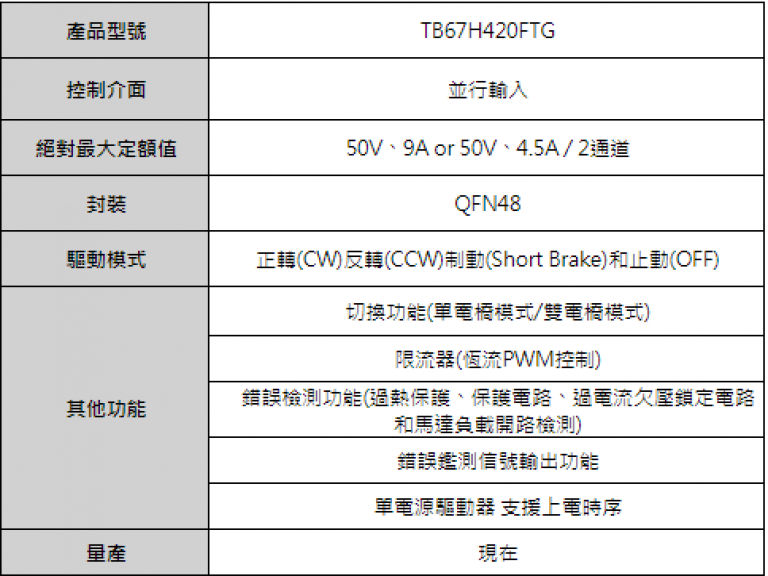

產品特點
1. 高電壓大電流驅動
利用東芝最新的130nm製程技術實現高電壓、大電流驅動。內建單電橋模式（9.0A超大電流驅動）和雙電橋模式（4.5A大電流驅動/2通道）切換功能，支援應用於各種不同的應用中。
2. 發熱量小
採用超低導通電阻（TB67H420FTG：0.17Ω（單電橋模式）、0.33Ω雙電橋模式（上限+下限：典型值）），馬達驅動期間的發熱量減少。

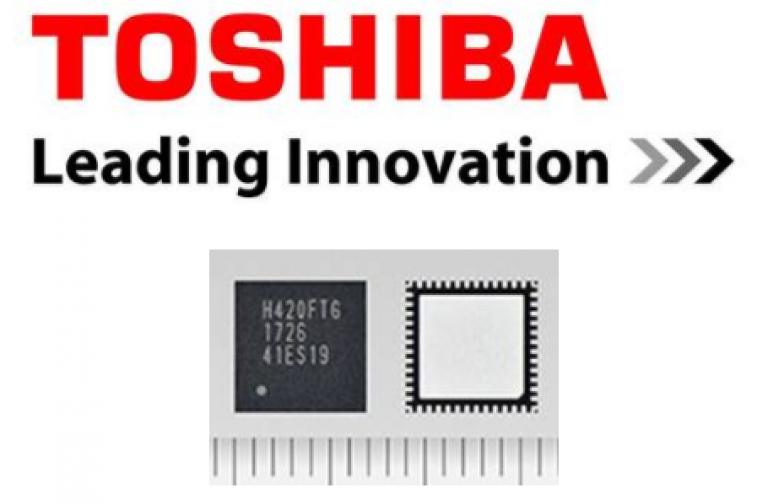

3. 小型封裝
採用小型、散熱性能高的QFN封裝，允許使用者簡化晶片和模組的散熱設計。在空間和成本方面實現經濟實惠的解決方案。
4. 內建錯誤檢測電路
除過熱保護、過電流保護和欠壓鎖定功能，目前還整合有馬達負載開路檢測功能。可以利用錯誤標記功能將錯誤狀態標記至外部設備，加強安全保障。

備註：
[1] 截至2017年10月30日。東芝電子元件及儲存裝置株式會社調查。
