搭載高效能繪圖專用引擎及高精準度AFE

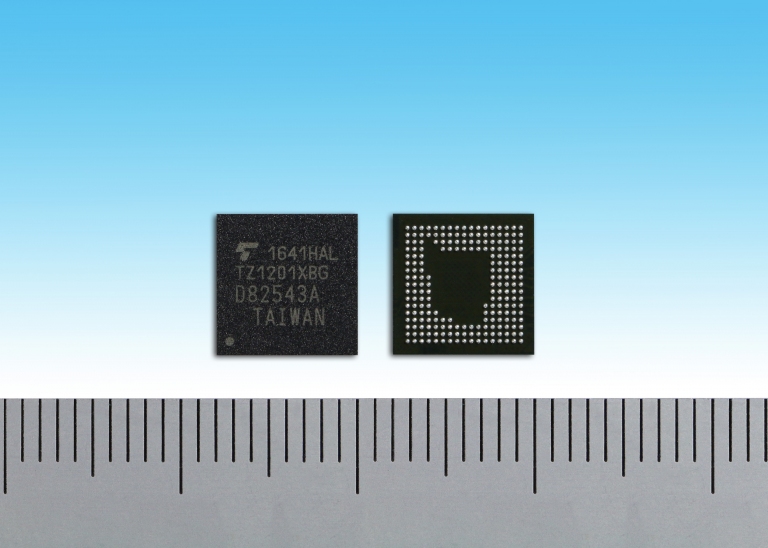

東芝半導體與儲存產品公司宣布自本月份開始量產應用處理器ApP LiteTM系列IC“TZ1201XBG”，將物聯網及穿戴式裝置所需的功能和介面整合單一包裝。

此IC搭載高效能繪圖專用引擎及高頻率32Bit ARM® Cortex®-M4F RISC微處理器，可執行標準頻率模式96MHz或超頻模式120MHz。若啟用內建之電力管理功能，在正常運作模式下之電流值能降低至70uA/MHz；使用者可以控制執行時其應用程式時的電力模式，以採用350mAh之電池為例，時鐘圖案之顯示時間能持續一個月之久，若不需顯示時鐘的秒針，其顯示時間能長達兩個多月。

本產品亦整合了2.2MB高速SRAM，LCD控制器以及2D繪圖專用引擎。使用者能以支援HVGA(480x320)30fps或QVGA(320x240)60fps的LCD螢幕並享用各個繪圖效果如α混合，旋轉，擴大/縮小，紋理貼圖等等。

另外，使用者透過本產品所內建之多功能類比前端電路(AFE)包括24位元ΔΣADC，12位元ADC/DAC以及LED驅動器等，直接支援各種感測器並偵測極其微弱信號。AFE亦具有數位濾波，使得其使用者以軟體的方式能簡易設計濾波功能，可節省設計空間及消費電力。

其所具備之周邊介面規格包含120接腳的GPIO，USB，UART，SPI，I2C等等，可接上各種感測模組以及周邊裝置，能夠偵測並分析使用者之活動量或身體動作，進而協助客戶推出各種劃時代的穿戴應用。

產品特性

· 低消耗功率：70uA/MHz之正常運作模式電流值

· 搭載2D繪圖專用引擎作為顯示高畫質使用者介面

· 高精準度AFE

⁃ 輸入來源從電壓/電流/阻抗中任選四種並同時處理四個通道

⁃ 內建精密放大器，轉阻放大器，可變增益放大器，運算放大器以及DAC，只需極少額外零件而直接量測各種感測器之輸出訊號

⁃ 有效位元數（Effective Number Of Bits）高達22-bit，能感測到10uV的微弱生物數據如光電脈搏或肌電圖
· 具備多種輸出入介面，可接上各種感測器以及周邊裝置

產品應用

各種物聯網終端裝置如穿戴式產品。
