免花大錢就能輕鬆擁有Wi-Fi 6E與PCIe 4.0通道支援,MSI MAG B560 Mortar Wi-Fi主機板開箱

文.圖/Lucky 2021-04-07 14:36:00
第11代的Intel處理器在功能上新增了PCIe 4.0和Wi-Fi 6E兩大重點功能,前者能夠讓大幅提升硬碟讀取速度,比上一代PCIe 3.0多出兩倍的頻寬,後者則能帶來延遲更低、干擾更少、連線更穩定的網路環境。

然而縱使PCIe 4.0通道已經是新一代500晶片組的標配,但Wi-Fi 6E的部分卻因為各板廠在產品等級規劃的關係,大多只有最高階的Z590主機板才會加入該項特色,使得多數口袋沒有那麼深的玩家只能乾瞪眼。好在,微星新推出的MAG B5650 Mortar Wi-Fi要來擊破萬惡資本主義的規格高牆,讓大家都能用親民的價格,獲得最新的功能支援。



延伸閱讀:MSI MAG Z590 TORPEDO主機板開箱
MAG B560 Mortar Wi-Fi主機板開箱
微星新推出的MAG B560 Mortar系列主機板,在尺寸上屬於比一般ATX還要在小一點的Micro ATX,並且還特地為非Wi-Fi版與Wi-Fi使用不同的配色設計(方便辨識?!),非Wi-Fi版使用的是全黑色的外觀,Wi-Fi版則是將I/O遮罩、散熱片等有金屬覆蓋的地方換成了銀白色塗漆,而小編手上的版本則是屬於具備Wi-Fi的版本。

MAG B560 Mortar Wi-Fi的正面在金屬的部分使用銀白色的塗裝,如果是非Wi-Fi版本的話則是黑色的。


至於在Layout配置與用料上,為了承受Intel 11代處理器超高功耗需求,主機板提供了8+4 Pin的電源插槽,並在厚實的散熱片底下使用了12+2+1相供電設計,並在內部使用了2盎司的銅來輔助散熱,確保主機板能夠承受處理器在全速運轉上的供電與散熱需求,整體來看算是用料扎實了。

厚實的散熱片下方使用了12+2+1相的供電設計。

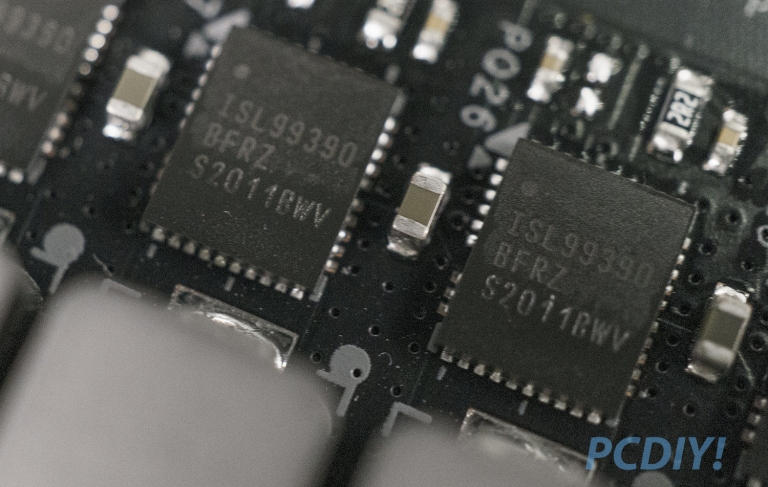

MOSFET供電模組的型號是ISL99390,與不少高階Z590使用的是同一個型號,具備90A的電流供應能力。

處理器腳位為LGA 1200,對應第10、11代Intel處理器,不過只有11代處理器能開啟PCIe 4.0通道功能。

CPU電源採用8+4 Pin設計。

記憶體相容單條32GB DDR4記憶體,並具備微星自家的DDR4 BOOST功能。一旁的24 Pin主機板供電的左側有USB 3.2 Gen 2前面版插槽。


而在主機板的下半部,這款MAG B560 Mortar Wi-Fi配置了兩條M.2 SSD的插槽,且相當特別是插槽內部有設計線路切換器,能夠自動/手動切換PCIe通道,所以不論是哪個插槽都能夠支援PCIe 4.0的M.2 SSD,提供最高7,000 MB/s的讀寫頻寬。

但要注意的是,由於處理器先天上限制,即使主機板兩個插槽都支援PCIe 4.0,但能走PCIe 4.0通道的SSD至多只有一組,第二組就必須是走PCIe 3.0通道。

主機板的下半部提供了2組PCIe X16和2組M.2插槽。

第一組的PCIe X16有使用鎧甲來強化支撐,然而比較可惜的是M.2插槽的散熱片只有提供一個。

兩組M.2插槽內通道切換功能,可以自動/手動切換相對應的通道,因此不用擔心SSD錯置而影響效能的問題。

玩家可以在BIOS的設定中選擇通道模式。(預設為自動)

南橋晶片的金屬蓋板採用了軍事的迷彩風格設計。

移除散熱片之後就能看B560晶片組。

不同於有些Micro ATX的主機板會將SATA 6Gbps的數量減少到4個以下,B560 Mortar Wi-Fi提供了6組SATA 6Gbps插槽。

主機板的左下角是音源插槽與電容,其中音訊晶片的部分沒有額外使用遮罩。

音效晶片使用的是Realtek的ALC897晶片。

底部的中央處提供各一組的ARGB、RGB插槽,2組USB 2.0插槽。

右下角提供了1組USB 3.2 Gen1與前面版控制插槽。

主機板的環控晶片為nuvoTon的NCT6687D。

USB控制器為asmedia的ASM1074

環控晶片為iTE的IT8625E。


在I/O方面,主機板配備了4組USB 2.0、3組USB 3.2 Gen 1 Type A、1組USB 3.2 Gen 2 Type C、HDMI、DisplayProt、2.5G RJ45網路孔、5組3.5mm音源孔和S/PDIF光纖輸出埠,無線連結則是能夠支援現在最新的Wi-Fi 6E通訊標準,相比過去的Wi-Fi版本,Wi-Fi 6E加入6G的訊號頻段,搭配指定的路由器,能夠避開壅擠的2.4G、5G頻段,實現低延遲、低干擾的上網體驗。

主機板後端I/O提供了4組USB 2.0 Type A(黑色)、3組USB 3.2 Gen1 Type A(藍色)、1組USB 3.2 Gen2 Type C、HDMI、DisplayPort、2.5G網路孔、5組3.5mm音源孔和S/PDIF光纖輸出埠。無線連接方面支援最新的Wi-Fi 6E以及藍牙5.2。


效能實測
做為承載一切零件的主機板,能支援最新的功能固然是好事,但能否穩定的發會各項硬體的效能才是最重要的,本次實測小編使用Intel最新的Core i7-11700K處理器搭配RTX 3080顯示卡,要來看看主機板能否駕馭得住這兩大吃電怪物。

平台規格
處理器:Intel Core i7-11700K
記憶體:T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
顯示卡:MSI SUPRIM X GeForce RTX 3080
SSD:Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
電源:ENERMAX Platimax 1350W

處理器使用的Core i7-11700K,採8C/16T配置。

在CINEBENCH R23中,處理器的多核與單核成績分別為14,227 /1470分,CPU-Z的分數則為 640 /6,354.8分。

與RTX 3080搭配,在3DMARK中DX12的Time Spy可達1.6萬分以上,光追的Port Royal能達1.1萬以上。

DX11的Fire Strike也有2.8萬分的水準。

綜合性能測試的PCMARK10在總分上為8,226分,細項的部分的成績則通通破萬分,其中機處性能得分10,885分、生產力10,541、數位創作更高達13,166分。


遊戲測試方面,所有遊戲均設定在最高畫質,關閉垂直同步、動態解析度、減少延遲等選項,支援光追與DLSS內容的遊戲則是設定在畫質優先模式。

Core i7-11700K搭配RTX 3080已經能夠滿足非光追遊戲在2160P解析度下的遊戲順暢度需求,而光追遊戲如果想同樣在2160P解析度下體驗更好的流暢度,則建議將DLSS模式改為效能。

《刺客教條:維京紀元》在2160P的解析度已逼近60 FPS,足夠滿足遊玩所需的流暢度。

《全境封鎖2》即使在2160P,FPS值也可達72,表現相當穩定流暢。

平台的整體性能也同樣能滿足《戰爭機器5》在2160P解析度順暢度需求。

具備光追內容的《光明記憶:無限》在2160P下的表現比較吃力一些,需要調整一下DLSS和畫質選項。

《看門狗:自由軍團》在2160P解析度下的FPS值已達50張,理論上只要將DLSS模式改為效能,就能獲得更進一步的流暢度提升。


在創作者測試上,Core i7-11700K在Photoshop中取得進1,200分的高分,進行高解析度的複雜修圖完全不是問題,而在全方位硬體要求嚴苛的Premiere Pro中的得分則為827分,除了因為處理器只有8核心,所以輸出會需要較久的時間外,要進行的4K影片的剪輯不會是太大的問題。

處理器在Photoshop中的表現接近1,200分,Premiere Pro則有827分,整體來說足夠應付多數複雜的創作工作。


追逐親潮流不必花大錢
微星推出的MAG B560 Mortar Wi-Fi主機板將了大家期待已久的PCIe 4.0通道和Wi-Fi 6E通訊標準帶到了中階的主機板上,讓最新的支援規格不再只是價格高昂的Z590主機板獨佔,倘若玩家預算有限或是沒有高度硬體擴充性需求,不妨考慮這款功能性相當全面的超值產品。
