東芝推出業界首款能於2.2V低工作電壓下工作的高速通信光耦合器
(本資訊由廠商提供,不代表PCDIY!立場) 2020-07-08 11:40:04

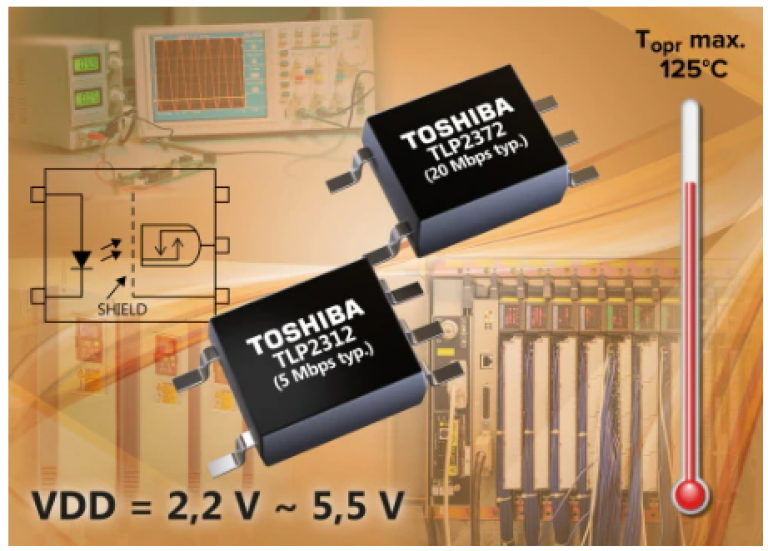

東芝電子元件及儲存裝置株式會社(東芝)推出業界首款[1]能夠在低至2.2V電壓下工作的高速通信光耦。這兩款元件分別是典型資料傳輸率為5Mbps的“TLP2312”和20Mbps的“TLP2372”。並將於今日開始出貨。
此款IC能在低至2.2V的低電壓下工作,因此能夠適應週邊電路的較低電壓,甚至能配合2.5V LVCMOS的低電平電壓電路。也無需使用單獨的電源驅動光耦,從而能夠減少元件數量。
新型光耦在-40℃至+125℃的工作溫度範圍內閾值輸入電流低至1.6mA(最大值)、供電電流低至0.5mA(最大值),能夠直接通過微控制器來驅動,並有助於降低功耗。
其為5引腳SO6封裝,最大封裝高度僅為2.3mm,為電路板上設計提供了更大的靈活性。
(可程式設計邏輯控制器(PLC)、通用變頻器、測量設備和控制設備等)
· 低閾值輸入電流:IFLH=1.6mA(最大值)
· 低供電電流:IDDH、IDDL=0.5mA(最大值)
· 高額定工作溫度:Topr最大值=125℃
· 高速資料傳輸率:5Mbps(典型值)(TLP2312)/20Mbps(典型值)(TLP2372)

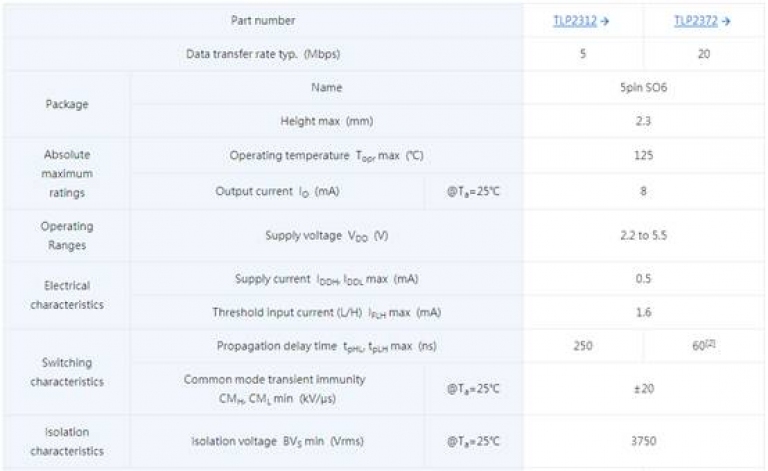

產品主要規格
注:
[1] 根據東芝2020年6月調查,在高速通信IC輸出光耦產品中。
[2] 在VIN=2.5V,RIN=470Ω,CIN=68pF時
此款IC能在低至2.2V的低電壓下工作,因此能夠適應週邊電路的較低電壓,甚至能配合2.5V LVCMOS的低電平電壓電路。也無需使用單獨的電源驅動光耦,從而能夠減少元件數量。
新型光耦在-40℃至+125℃的工作溫度範圍內閾值輸入電流低至1.6mA(最大值)、供電電流低至0.5mA(最大值),能夠直接通過微控制器來驅動,並有助於降低功耗。
其為5引腳SO6封裝,最大封裝高度僅為2.3mm,為電路板上設計提供了更大的靈活性。
應用
高速數位介面(可程式設計邏輯控制器(PLC)、通用變頻器、測量設備和控制設備等)
產品特性
· 低工作電壓:VDD=2.2V至5.5V· 低閾值輸入電流:IFLH=1.6mA(最大值)
· 低供電電流:IDDH、IDDL=0.5mA(最大值)
· 高額定工作溫度:Topr最大值=125℃
· 高速資料傳輸率:5Mbps(典型值)(TLP2312)/20Mbps(典型值)(TLP2372)
產品主要規格
注:
[1] 根據東芝2020年6月調查,在高速通信IC輸出光耦產品中。
[2] 在VIN=2.5V,RIN=470Ω,CIN=68pF時
