CPU / 中央處理器
11相數位供電、2.5GbE LAN掃蕩中階戰場，MSI MAG B550M MORTAR主機板開箱評測
文．圖／JC 2020-06-16 21:13:38
B550效能解禁，為主流中階入門玩家帶來PCIe 4.0介面的潛力，尤其有望帶動玩家對於Gen 4 SSD的渴望，而B550主機板本身作為主流中階等級主機板選擇，MSI MAG系列推出對應的B550M MORTAR主機板，採用Micro-ATX規格，確保玩家在C/P值之間獲得最佳的平衡。
B550M MORTAR採用Micro-ATX尺寸，視覺上可以看到近期MAG系列主機板一貫的軍事風格設計質感。
晶片保護蓋上則是印有MORTAR字樣，簡單倒也不失霸氣。
主機板背面一覽。
而至於內部的規格部分，處理器對應的自然是Ryzen 3000系列以及未來的Zen 3架構4000系列處理器，供電部分採用了8 (Dual Retail) +2 (SOC) +1 (APU)相數位供電，確保整體供電穩定，在記憶體方面則是在超頻下可支援到DDR4-4400，最大128GB。
處理器支援Ryzen 3000和Ryzen 4000處理器，供電部分採用了8 (Dual Retail) +2 (SOC) +1 (APU)相數位供電。
處理器上方提供獨立的散熱片穩定整體效能。

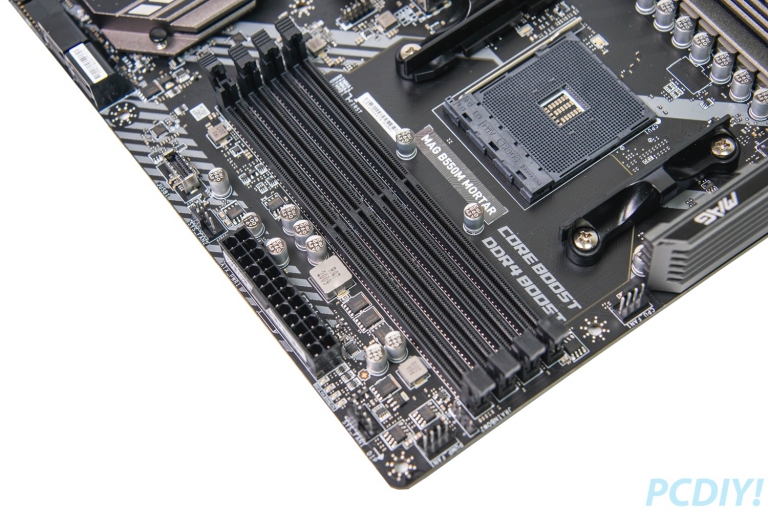

記憶體最大支援128GB，並可在超頻模式下達到最高4400MHz的表現。
至於在這次眾所矚目的PCIe 4.0支援則是應用在PCIe插槽和M.2 SSD插槽上，首先PCIe插槽共計兩組，自CPU掌管的主插槽有金屬裝甲保護，並採PCIe 4.0 x16通道，另一組則是採用PCIe 3.0 x16插槽、採x4模式。另外，在M.2 SSD方面則是同樣有兩組，由CPU掌管的主插槽部分是採用PCIe 4.0 x4介面，而自B550晶片組的副插槽則同樣維持在Gen 3 x4介面上，這點玩家如果有Gen 4 SSD或是僅有單條SSD的話，切記不要插錯位置囉！
來自CPU的主PCIe插槽和M.2 SSD插槽皆採Gen 4介面，並且分別為x16和x4模式運行。至於副插槽部分則是維持PCIe 3.0介面、x4模式。
SATA部分額外提供六組給玩家使用，另外也有提供前置USB Type-C支援能力。
I/O部分則是可看到DP和HDMI各一組，另有2.5GbE LAN網路支援以及Type-C 10Gbps連接埠，使用彈性上仍是足夠的。
◆處理器：AMD Ryzen 3 3300X
◆散熱器：AMD Wraith Prism
◆顯示卡：AMD Radeon RX5600XT
◆主機板：MSI MAG B550M MORTAR
◆記憶體：G.SKILL Trident Z Royal 3600 8GB x2
◆SSD：CORSAIR MP600 NVMe PCIe 4.0 x4 M.2 SSD 2TB
◆Power：Thermaltake Tough Power XT Platinum 1275W
◆驅動版本：GeForce Game Ready Driver
◆作業系統：Windows 10 Pro 版本1903
基本資訊部分確認為R3 3300X處理器和B550M MORTAR主機板，另外記憶體設定在3600MHz。

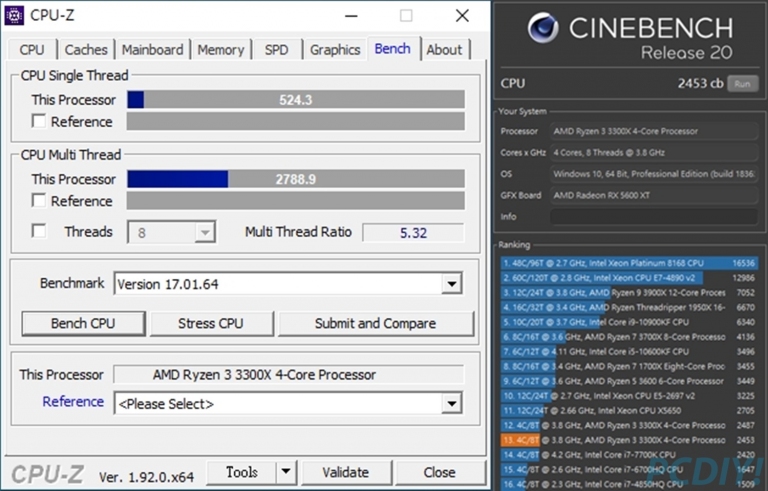

處理器效能如圖，Cinebench R20獲得2453 cb，效能優於先前的Core i7-7700K。
記憶體讀寫複製速度達到51107 / 28795 / 47323 MB/s，因CPU採用單CCD架構導致寫入速度砍半，但並不影響使用。
Gen 4 SSD使用下達到預期的5011 / 4264 MB/s，PCIe 4.0支援實至名歸。
顯示卡效能表現部分，3DMark的Time Spy分數達到7129，兩項測試分數在40 FPS以上，以RX5600XT的效能基本要玩1080p遊戲並不是問題。
DX11架構的Fire Strike也在兩項測試都有破90 FPS的水準，總分來到17956分，效能表現不錯。
將測試環境拉高到Time Spy Extreme時，便會稍微有些吃力，達到3147分、兩項測試平均FPS在20左右，若要玩1440p遊戲的話，部分遊戲仍要調整畫質設定。
至於實際遊戲測試方面，《虹彩六號》在1080p最高畫質下，憑藉其優秀的最佳化，達到287 FPS的水準。
硬體需求較高的《刺客教條：奧德賽》則是達到64 FPS，效能表現是不錯的。
效能較平均的3A遊戲《全境封鎖2》則是有74 FPS的平均表現，平常遊玩也沒問題。
整體效能在PCMark 10測試中，獲得6417總分，處理器效能在測試後期長時間下會稍微有些波動，但整體效能仍是不錯。
在AIDA64 Extreme的燒機測試中，CPU平均溫度雖然上看90度，但平均溫度落在85度左右。而GPU部分則是平均在75度上下。
針對創作者部分，在Photoshop測試中獲得947.2的總分，對比9900K + RTX 2080的1000分對比，是非常不錯的結果，拿來P圖絕對足夠。
環境稍微嚴苛的Premiere Pro影像剪輯部分，獲得278的總分，在影像處理的部分就稍微有些不足了，但一般剪輯還ok。
另外則是專業的DaVinci Resolve剪輯測試，總分1000的情況下獲得440的水準算是不錯的表現，各項測試也在50分上下。
在應付各類影像編碼時的測試結果如圖。
最後也附上專業的SPECviewperf 13報告給玩家參考，整體來說用來做簡單的影像處理是ok的。
在I/O部分，MAG系列這次不管是Intel還是AMD在選擇上，都至少提供了2.5GbE LAN的有線網路支援，也因此即便沒有Wi-Fi 6的使用彈性，至少已經進一步將傳統1GbE LAN淘汰，對於一般玩家來說也是一大福音，意味著更穩定的遊戲體驗。另外，B550M MORTAR也並未因定位和尺寸而減少Type-C的支援，除了I/O以外，主機板上更支援前置Type-C延伸插槽，讓此主機板的使用彈性也因此得以提升。整體來說，B550M MORTAR值得玩家們在選擇組裝中階AMD電競桌機時來入手。
● AMD B550最強C/P值晶片組駕到：Ryzen 4000 Ready、PCIe 4.0普及、雙顯示卡支援、更多USB 3.2 Gen 2！ ft. B550 AORUS MASTER
● 活潑討喜新「色」計、PCIe 4.0顯示卡與SSD預備，ROG STRIX B550-F GAMING (WI-FI)主機板開箱
● 技嘉推出最新AMD B550 AORUS系列主機板，最高16相直出全數位電源設計 提供新平台更穩定的品質及效能
● MSI發佈10款B550系列主機板，AMD Ryzen最新PCIe 4.0主機板重裝上陣！
● PCI4.0技術全面下放，ASRock正式發佈B550系列主機板
★沒新聞心癢？加入PCDIY!官方Telegram頻道：https://t.me/PCDIY
☆「找嘸人」聊科技？加入PCDIY! Telegram討論群：https://t.me/PCDIY_Chat
一貫的軍事風格設計
玩家們在MSI近期不管是針對Intel 10代處理器還是現在的B550，都可以看到MAG系列主打的軍事風格設計質感，B550M MORTAR「迫擊砲」系列自然也不例外，雖然線條設計上看似單調，但倒也有一貫的設計語言存在，一系列的軍事風格壓境也是非常有氣勢。
B550M MORTAR採用Micro-ATX尺寸，視覺上可以看到近期MAG系列主機板一貫的軍事風格設計質感。
晶片保護蓋上則是印有MORTAR字樣，簡單倒也不失霸氣。
主機板背面一覽。而至於內部的規格部分，處理器對應的自然是Ryzen 3000系列以及未來的Zen 3架構4000系列處理器，供電部分採用了8 (Dual Retail) +2 (SOC) +1 (APU)相數位供電，確保整體供電穩定，在記憶體方面則是在超頻下可支援到DDR4-4400，最大128GB。
處理器支援Ryzen 3000和Ryzen 4000處理器，供電部分採用了8 (Dual Retail) +2 (SOC) +1 (APU)相數位供電。
處理器上方提供獨立的散熱片穩定整體效能。
記憶體最大支援128GB，並可在超頻模式下達到最高4400MHz的表現。至於在這次眾所矚目的PCIe 4.0支援則是應用在PCIe插槽和M.2 SSD插槽上，首先PCIe插槽共計兩組，自CPU掌管的主插槽有金屬裝甲保護，並採PCIe 4.0 x16通道，另一組則是採用PCIe 3.0 x16插槽、採x4模式。另外，在M.2 SSD方面則是同樣有兩組，由CPU掌管的主插槽部分是採用PCIe 4.0 x4介面，而自B550晶片組的副插槽則同樣維持在Gen 3 x4介面上，這點玩家如果有Gen 4 SSD或是僅有單條SSD的話，切記不要插錯位置囉！
來自CPU的主PCIe插槽和M.2 SSD插槽皆採Gen 4介面，並且分別為x16和x4模式運行。至於副插槽部分則是維持PCIe 3.0介面、x4模式。
SATA部分額外提供六組給玩家使用，另外也有提供前置USB Type-C支援能力。
I/O部分則是可看到DP和HDMI各一組，另有2.5GbE LAN網路支援以及Type-C 10Gbps連接埠，使用彈性上仍是足夠的。「迫擊砲」效能測試
效能測試部分對應B550主機板本身的定位，找了手邊的R3 3300X和RX5600XT做搭配，並以Gen 4 SSD演繹高速讀寫效果，雖然Gen 4 SSD現在截稿期間價格仍不斐，但對於未來的支援性還是有的，詳細測試平台規格如下：◆處理器：AMD Ryzen 3 3300X
◆散熱器：AMD Wraith Prism
◆顯示卡：AMD Radeon RX5600XT
◆主機板：MSI MAG B550M MORTAR
◆記憶體：G.SKILL Trident Z Royal 3600 8GB x2
◆SSD：CORSAIR MP600 NVMe PCIe 4.0 x4 M.2 SSD 2TB
◆Power：Thermaltake Tough Power XT Platinum 1275W
◆驅動版本：GeForce Game Ready Driver
◆作業系統：Windows 10 Pro 版本1903
基本資訊部分確認為R3 3300X處理器和B550M MORTAR主機板，另外記憶體設定在3600MHz。
處理器效能如圖，Cinebench R20獲得2453 cb，效能優於先前的Core i7-7700K。
記憶體讀寫複製速度達到51107 / 28795 / 47323 MB/s，因CPU採用單CCD架構導致寫入速度砍半，但並不影響使用。
Gen 4 SSD使用下達到預期的5011 / 4264 MB/s，PCIe 4.0支援實至名歸。
顯示卡效能表現部分，3DMark的Time Spy分數達到7129，兩項測試分數在40 FPS以上，以RX5600XT的效能基本要玩1080p遊戲並不是問題。
DX11架構的Fire Strike也在兩項測試都有破90 FPS的水準，總分來到17956分，效能表現不錯。
將測試環境拉高到Time Spy Extreme時，便會稍微有些吃力，達到3147分、兩項測試平均FPS在20左右，若要玩1440p遊戲的話，部分遊戲仍要調整畫質設定。
至於實際遊戲測試方面，《虹彩六號》在1080p最高畫質下，憑藉其優秀的最佳化，達到287 FPS的水準。
硬體需求較高的《刺客教條：奧德賽》則是達到64 FPS，效能表現是不錯的。
效能較平均的3A遊戲《全境封鎖2》則是有74 FPS的平均表現，平常遊玩也沒問題。
整體效能在PCMark 10測試中，獲得6417總分，處理器效能在測試後期長時間下會稍微有些波動，但整體效能仍是不錯。
在AIDA64 Extreme的燒機測試中，CPU平均溫度雖然上看90度，但平均溫度落在85度左右。而GPU部分則是平均在75度上下。
針對創作者部分，在Photoshop測試中獲得947.2的總分，對比9900K + RTX 2080的1000分對比，是非常不錯的結果，拿來P圖絕對足夠。
環境稍微嚴苛的Premiere Pro影像剪輯部分，獲得278的總分，在影像處理的部分就稍微有些不足了，但一般剪輯還ok。
另外則是專業的DaVinci Resolve剪輯測試，總分1000的情況下獲得440的水準算是不錯的表現，各項測試也在50分上下。
在應付各類影像編碼時的測試結果如圖。
最後也附上專業的SPECviewperf 13報告給玩家參考，整體來說用來做簡單的影像處理是ok的。中階戰場彈藥備妥
作為MSI主打C/P值陣線的MAG系列，這次針對同樣是以中階主流玩家的B550主機板，B550M MORTAR可說是做好了戰線準備，在相位供電上給到充足的11相供電，應付Ryzen 5以下的處理器應該是綽綽有餘的，甚至Ryzen 7系列也能穩定使用，而在記憶體部分也提供了達到4400MHz的超頻支援能力，對狂熱玩家的需求也兼顧到。同時在尺寸縮為Micro-ATX的同時，仍舊顧及了雙PCIe和M.2的能力，且主插槽也都有新一代PCIe 4.0支援，在基本的硬體規格上可說是做好了充足準備。在I/O部分，MAG系列這次不管是Intel還是AMD在選擇上，都至少提供了2.5GbE LAN的有線網路支援，也因此即便沒有Wi-Fi 6的使用彈性，至少已經進一步將傳統1GbE LAN淘汰，對於一般玩家來說也是一大福音，意味著更穩定的遊戲體驗。另外，B550M MORTAR也並未因定位和尺寸而減少Type-C的支援，除了I/O以外，主機板上更支援前置Type-C延伸插槽，讓此主機板的使用彈性也因此得以提升。整體來說，B550M MORTAR值得玩家們在選擇組裝中階AMD電競桌機時來入手。
