非「K」玩家搭配首選、12相供電穩定效能，H470 AORUS PRO AX主機板開箱評測
文．圖／JC 2020-06-12 11:00:51
Intel首波搭配Comet Lake-S十代處理器的400系列主機板，針對超頻能力部份有Z490，像是先前和玩家們介紹過的AORUS Z490 XTREME就是一個例子，但Z490畢竟主要還是針對K系列版本處理器，做超頻能力強化，但針對一般玩家來說的話，在Core i5 / i7系列可能會以非K系列版本處理器作為首選，這部分玩家就可以選擇同樣是高階版本的H470系列主機板，而技嘉這波推出的則是以H470 AORUS PRO AX為其最高階版本。
主機板採ATX規格，視覺上給人低調的設計，PCB板的視覺設計也滿乾淨的。
處理器支援10代LGA1200腳位處理器，搭配11+1相數位供電，要上到Core i7以上處理器不難。 (當然Core i9也是可以支援的)
記憶體最大支援128GB，Core i7以上處理器可達2933MHz，Core i5以下則是維持在2666MHz。
一旁的I/O保護蓋設計，簡單的髮絲紋線條搭配AORUS字樣質感畢露，下方則是採加大式的散熱片搭配5W/mK材質散熱墊做輔助，確保MOSFET周圍散熱穩定。
來到主機板下半部，南橋保護蓋部分為簡單的老鷹頭設計，看起來簡潔有力。
搭載雙PCIe 3.0 x16插槽，主通道有金屬裝甲保護、採x16通道模式，副插槽則是採x4模式運行。
擴充部分提供兩組M.2 SSD插槽，皆採PCIe 3.0 x4、且都有獨立散熱片輔助。
音效部分搭載AMP-UP技術，採用ALC1220-VB晶片提供高品質音效。
I/O部分搭載Wi-Fi 6無線網路技術和2.5GbE LAN有線網路，另有HDMI和DP各一組，同時提供多組USB 3.2連結埠，並且有一USB 3.2 Gen 2 Type-C連接埠。
最後則是看到主機板背面的布局一覽。
◆處理器：Intel Core i9-10900KF
◆散熱器：NZXT Kraken X52 240
◆顯示卡：NVIDIA GeForce RTX 2080
◆主機板：H470 AORUS PRO AX
◆記憶體：G.SKILL Trident Z Royal 3600 8GB x2 @2933
◆SSD：Seagate FireCuda 520 SSD 1TB
◆Power：Thermaltake Tough Power XT Platinum 1275W
◆驅動版本：GeForce Game Ready Driver
◆作業系統：Windows 10 Pro 版本1903
處理器採用Core i9-10900KF做搭配，主機板則是H470 AORUS PRO AX正身。
CPU效能表現如圖，相較於上代i9-9900KF，約提升20%左右效能。
時脈在2933MHz下，讀寫複製速度達到預期的42768 / 42480 / 37632 MB/s。
3DMark的Time Spy場景分數破萬，兩項平均測試都有60 FPS以上。主流1080p DX12遊戲都能應付得宜。
3DMark的Time Spy Extreme場景則是5001分，兩項測試約有30 FPS左右，1440p解析度下則是還算過得去。
3DMark的Port Royal場景達到6392分，測試項目獲得30 FPS，光追效果下表現還ok。
3DMark的Fire Strike場景下可達21321分，測試項目都有90、甚至100 FPS以上水準，1080p下無懸念。

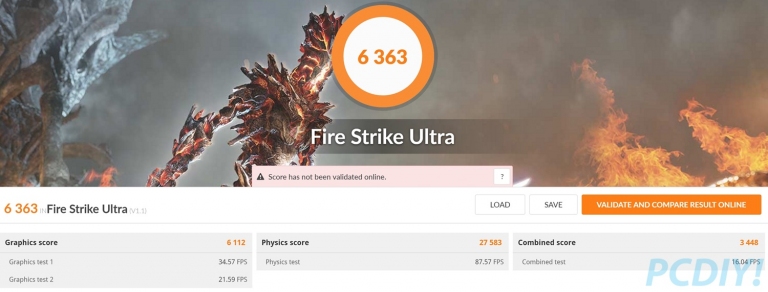

3DMark即便拉高到Fire Strike Ultra場景時，也有6363分，測試平均FPS落在25左右，整體來說4K畫質稍微有些勉強。
PCMark 10的總分達7067分，CPU測試期間效能曲線滿穩的。
創作者相關部分，Photoshop測試獲得993.6分，可說是非常高水準的效能表現，畢竟i9-10900KF還是有其優勢在。
Premiere Pro的結果則是583分，對比9900K+Titan RTX對照組合1000分，這結果已經不錯了。
另外附上SPECviewperf 13測試結果如圖。
最後則是AIDA64Extreme溫度測試結果，處理器雖偶有飆上80度，但平均都還是在75度上下、顯示卡則是在70度左右，但畢竟應付的是Core i9-10900KF，算是可接受的散熱能力。
再者，H470 AORUS PRO AX也在硬體布局上提供Wi-Fi 6和2.5GbE LAN網路連結，加上也有HDMI和DP做影像輸出能力，一般日常使用下是非常充裕的，推薦給打算入手非K系列10代處理器的玩家選購。
★沒新聞心癢？加入PCDIY!官方Telegram頻道：https://t.me/PCDIY
☆「找嘸人」聊科技？加入PCDIY! Telegram討論群：https://t.me/PCDIY_Chat
外觀開箱
外觀上來說其實延續了技嘉這波PRO系列主機板的設計元素：低調、髮絲紋質感，H470 AORUS PRO AX正面以黑化PCB板為主色，在I/O保護蓋部分用了AORUS字樣和獨特的線條做搭配，呼應南橋保護蓋的老鷹頭設計質感，視覺上來看相對低調許多，也是呼應2020年目前不管是在電競還是一般零組件使用的低調潮流設計。
主機板採ATX規格，視覺上給人低調的設計，PCB板的視覺設計也滿乾淨的。
處理器支援10代LGA1200腳位處理器，搭配11+1相數位供電，要上到Core i7以上處理器不難。 (當然Core i9也是可以支援的)
記憶體最大支援128GB，Core i7以上處理器可達2933MHz，Core i5以下則是維持在2666MHz。
一旁的I/O保護蓋設計，簡單的髮絲紋線條搭配AORUS字樣質感畢露，下方則是採加大式的散熱片搭配5W/mK材質散熱墊做輔助，確保MOSFET周圍散熱穩定。
來到主機板下半部，南橋保護蓋部分為簡單的老鷹頭設計，看起來簡潔有力。
搭載雙PCIe 3.0 x16插槽，主通道有金屬裝甲保護、採x16通道模式，副插槽則是採x4模式運行。
擴充部分提供兩組M.2 SSD插槽，皆採PCIe 3.0 x4、且都有獨立散熱片輔助。
音效部分搭載AMP-UP技術，採用ALC1220-VB晶片提供高品質音效。
I/O部分搭載Wi-Fi 6無線網路技術和2.5GbE LAN有線網路，另有HDMI和DP各一組，同時提供多組USB 3.2連結埠，並且有一USB 3.2 Gen 2 Type-C連接埠。
最後則是看到主機板背面的布局一覽。實際上機實測
雖說H470對應的是以非K系列處理器為主，但還是找了手上的Core i9-10900KF做高壓測試，以便確認即便在高壓環境下，H470 AORUS PRO AX還是足夠應付，顯示卡則是以NVIDIA GeForce RTX 2080顯示卡做搭配，詳細測試平台規格如下：◆處理器：Intel Core i9-10900KF
◆散熱器：NZXT Kraken X52 240
◆顯示卡：NVIDIA GeForce RTX 2080
◆主機板：H470 AORUS PRO AX
◆記憶體：G.SKILL Trident Z Royal 3600 8GB x2 @2933
◆SSD：Seagate FireCuda 520 SSD 1TB
◆Power：Thermaltake Tough Power XT Platinum 1275W
◆驅動版本：GeForce Game Ready Driver
◆作業系統：Windows 10 Pro 版本1903
處理器採用Core i9-10900KF做搭配，主機板則是H470 AORUS PRO AX正身。
CPU效能表現如圖，相較於上代i9-9900KF，約提升20%左右效能。
時脈在2933MHz下，讀寫複製速度達到預期的42768 / 42480 / 37632 MB/s。
3DMark的Time Spy場景分數破萬，兩項平均測試都有60 FPS以上。主流1080p DX12遊戲都能應付得宜。
3DMark的Time Spy Extreme場景則是5001分，兩項測試約有30 FPS左右，1440p解析度下則是還算過得去。
3DMark的Port Royal場景達到6392分，測試項目獲得30 FPS，光追效果下表現還ok。
3DMark的Fire Strike場景下可達21321分，測試項目都有90、甚至100 FPS以上水準，1080p下無懸念。
3DMark即便拉高到Fire Strike Ultra場景時，也有6363分，測試平均FPS落在25左右，整體來說4K畫質稍微有些勉強。
PCMark 10的總分達7067分，CPU測試期間效能曲線滿穩的。
創作者相關部分，Photoshop測試獲得993.6分，可說是非常高水準的效能表現，畢竟i9-10900KF還是有其優勢在。
Premiere Pro的結果則是583分，對比9900K+Titan RTX對照組合1000分，這結果已經不錯了。
另外附上SPECviewperf 13測試結果如圖。
最後則是AIDA64Extreme溫度測試結果，處理器雖偶有飆上80度，但平均都還是在75度上下、顯示卡則是在70度左右，但畢竟應付的是Core i9-10900KF，算是可接受的散熱能力。非K系列玩家穩定首選
綜合上述測試結果來看，H470 AORUS PRO AX效能表現與穩定性都不錯，畢竟是以最高版本的Core i9-10900KF做測試，玩家們如果是以非K系列處理器或是Core i5、i7版本做對應的話，在整體的穩定性方面會再更優上一層，同時也因為對應客群不同的關係，玩家們選擇H470這個等級，可以省去不少預算壓力，因為H470平均市場價格落在4,000元台幣左右(不同品牌有些微差距)，但Z490平均要價約在8,000元以上，高階的Z490甚至要破萬，但玩家如果本身沒有超頻或是極致I/O擴充彈性需求的話，H470版本主機板已經足夠應付多數使用情境。再者，H470 AORUS PRO AX也在硬體布局上提供Wi-Fi 6和2.5GbE LAN網路連結，加上也有HDMI和DP做影像輸出能力，一般日常使用下是非常充裕的，推薦給打算入手非K系列10代處理器的玩家選購。
