BIOS(Basic I/O System),顧名思義,就是主機板的基本控制系統,以韌體形式存在,是PC電腦硬體操作中最基礎的一環,主機板因本身要負責讓電腦內部每個元件都能發揮作用,加上PC採開放式的設計,因此,必須針對不同的硬體元件提供各式不同的設定組態,以讓電腦能夠以最穩定的狀態來正常運作。而其中BIOS設定介面,就是提供這樣的設定總匯,讓使用者或玩家們進行微調或優化,例如像是設定SATA硬碟開機順序、或是使用內顯/外顯... 等等,玩家可以自訂的操作選項非常多,因此,BIOS要提供各種不同軟硬體的調整設定,以滿足不同使用環境的設定需求。
BIOS設定介面經過了多年的改進,如今已可讓玩家在不進入作業系統的情況下,就馬上了解電腦系統所安裝的處理器、顯示卡、記憶體、SSD/HDD硬碟等硬體資訊,甚至可得知其運作時脈和電壓等等,更甚者還能讓狂熱玩家們藉由BIOS進階設定,來直接調整細部參數進行超頻,進一步解放電腦系統的效能潛力。然而,這並非人人都懂,主因在於早期的BIOS設定介面都做得非常「工程師」等級,其操作並不親民,加上都是以文字呈現,而且又是英文顯示,玩家必須要時常進入BIOS中摸索才能逐漸了解每一個設定的欄位位置,甚至還必須對電腦系統有所了解以後,才會懂得要如何在各個參數設定中找到平衡,以免電腦當機開不了。
為了讓玩家能夠更清楚直覺的了解BIOS設定內容,多數廠商都已經開始提供繁體中文顯示和圖像化的操作介面,圖像化的操作已經逐漸變成BIOS設定的主流,舉例來說,如果是和風扇有關的設定,就會直接將風扇的示範圖顯示出來,快速讓玩家了解各部調整所造成的影響,甚至可以提醒電壓調整是否超過最高極限,而以紅字顯示設定值或在畫面旁邊顯示出注意訊息,讓玩家們不至於造成電腦元件毀損。這樣一來,就能比傳統僅是單一文字的設定操作頁面親民許多。不過,各家廠商各自有各自的長處,每一間廠商的設計特色也不盡相同。
就拿這次小編發現的技嘉主機板新BIOS設定頁面來說好了,技嘉這次針對自家旗下AORUS系列主機板產品的BIOS設定進行重新設計,在原本就有的進階模式設定中,額外增設「簡易模式」(Easy Mode),藉由圖像化的BIOS設定,讓一般玩家也能輕鬆調整電腦系統,解放技嘉系統效能變得好簡單!到底技嘉在BIOS設定上做了什麼樣的進步,小編帶大家來一探究竟吧!
全新的圖像化簡易模式,各部硬體資訊一目了然

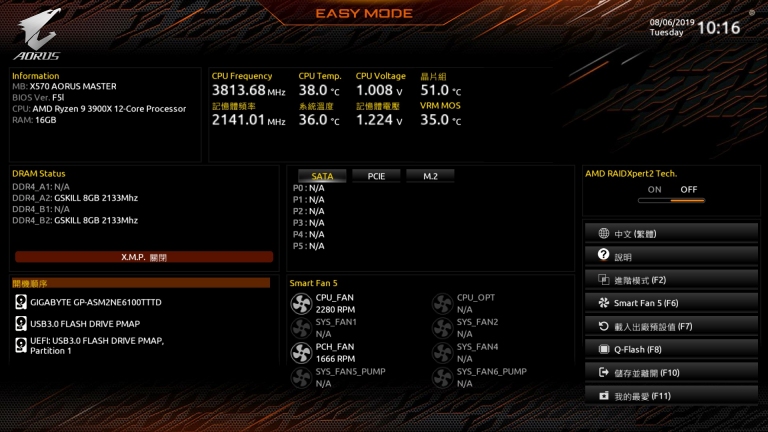

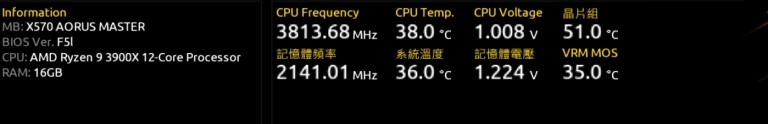

技嘉這次針對主機板BIOS系統最大的進步,就是新增了「簡易模式」,讓玩家可以直接在單一頁面中,看到包含處理器時脈、記憶體資訊、儲存裝置、風扇狀況等重要硬體資訊,玩家再也不必在一大堆的資訊中慢慢翻查囉!這次小編是藉由X570 AORUS MASTER這張主機板作為例子示範(X570 AORUS MASTER主機板的詳細開箱實測在這裡),未來技嘉將會藉由更新讓更多主機板支援全新的簡易模式。簡易模式主要以圖像化區塊的方式呈現,方便一般玩家在操作上可以更加直覺的使用。其內容資訊包含頁面左上方的主機板資訊,內含主機板名稱(X570 AORUS MASTER)、BIOS版本(F5I)、處理器(AMD Ryzen 9 3900X為例)以及記憶體空間(採8GB x2),右側則是可以看到更細部的處理器時脈、溫度、電壓、晶片組溫度,以及記憶體頻率、系統溫度、記憶體電壓和VRM MOS溫度等等。接下來就讓我們來看看細部的特色設定吧!

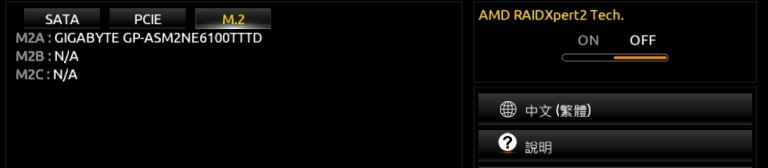

右邊則是可以看到SATA、PCIe、M.2的使用狀況,圖中例子是搭載一AORUS Gen 4x4 SSD 1TB的結果。另外更右側則是可以看到是否要開啟AMD RAIDXpert2技術的選項,可快速設定硬碟RAID。
Smart Fan 5快速了解全系統風扇資訊

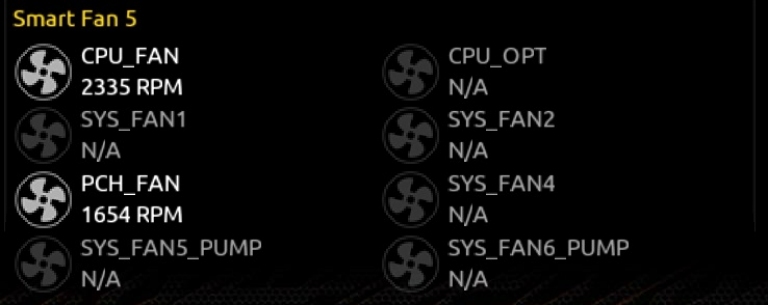

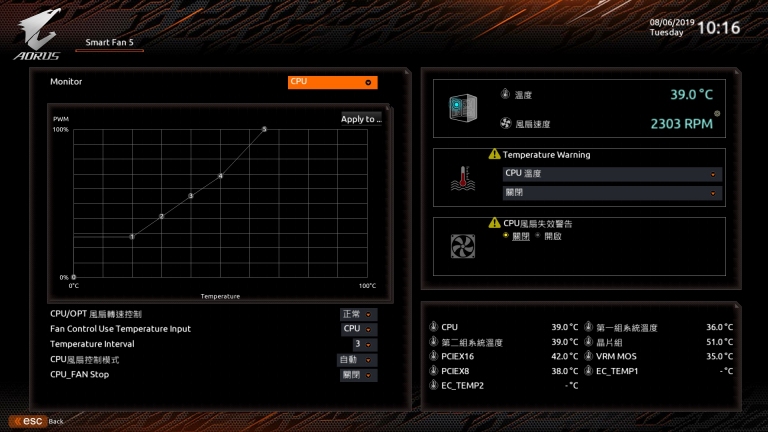

從技嘉的BIOS介面中可以直接針對系統安裝的風扇查看其資訊,並且進一步調整。除了剛才提到的簡易模式中可以點擊Smart Fan 5的資訊頁面進入以外,直接按下鍵盤的F6熱鍵也可進入。Smart Fan 5頁面中主要提供目前系統風扇的相關資訊,包含像是各風扇的溫度、轉速等等,頁面下方可針對風扇轉速進行調整,可自由將其調整為靜音模式、一般模式或是全速模式等等,讓玩家可以快速針對不同的工作/遊戲環境因應。

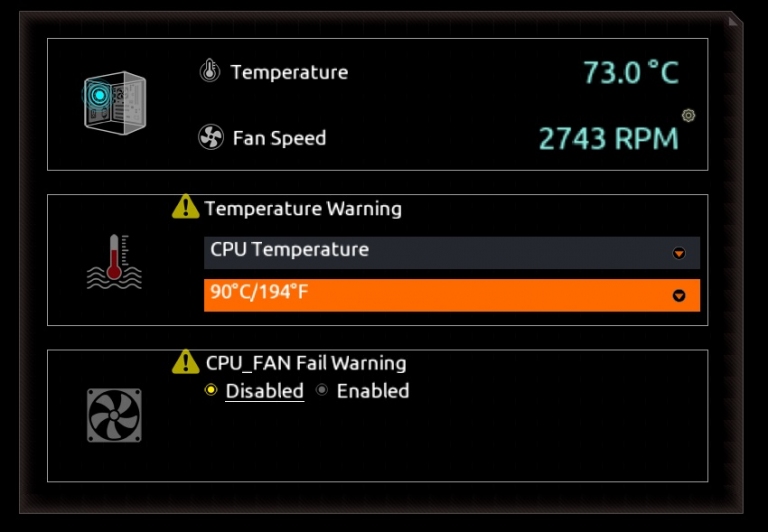

另外也可以設定溫度警告,像是玩家可以設定當處理器的溫度達到預設的溫度水準時,就發出系統警告;或者也可以針對PCIe插槽、記憶體VRM MOS的溫度等等進行預先設定,如此一來,就能在當溫度高過一定程度時,預先提醒玩家以免傷及系統硬體壽命。
進階設定提供狂熱玩家細部調整

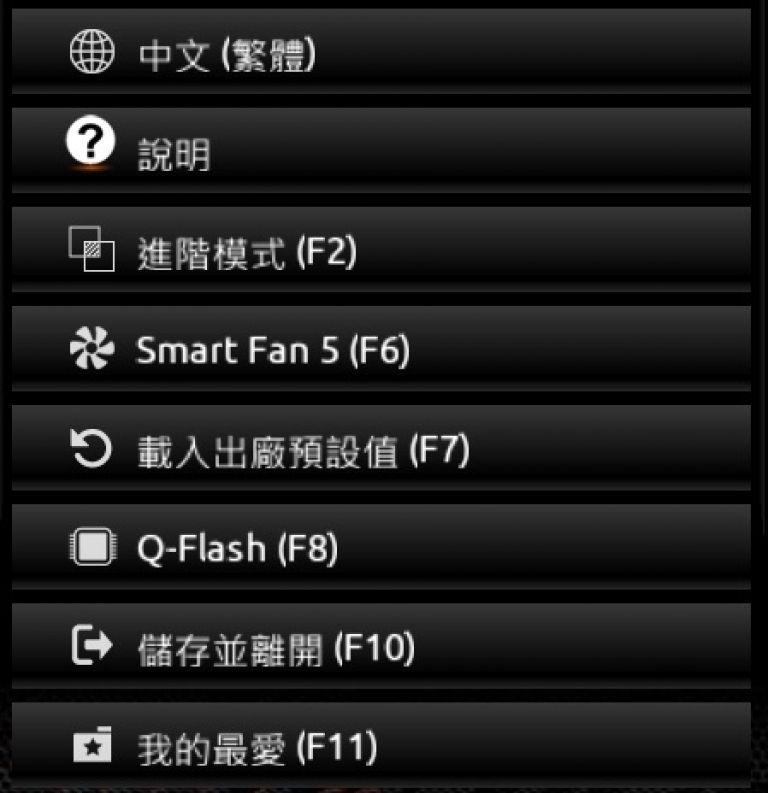

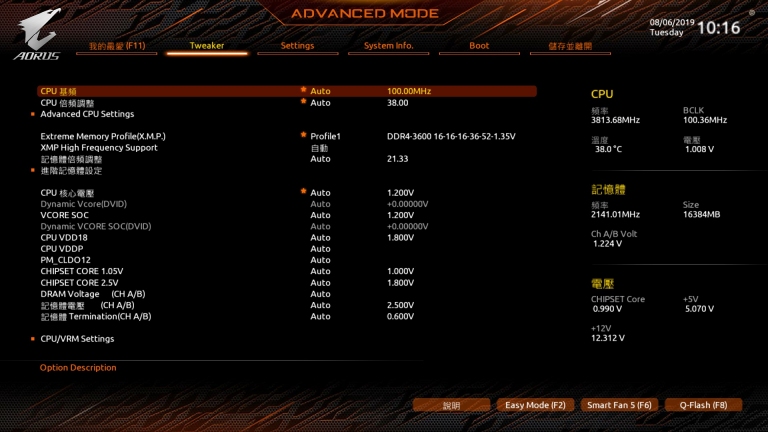

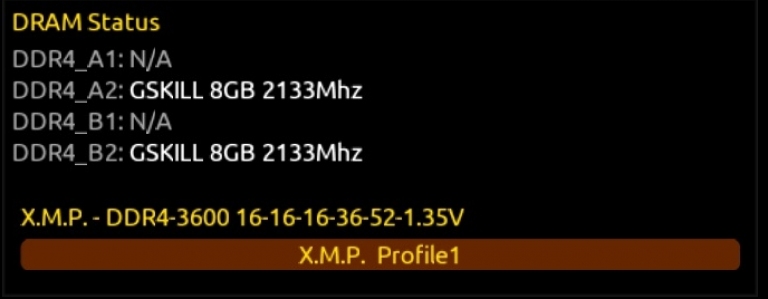

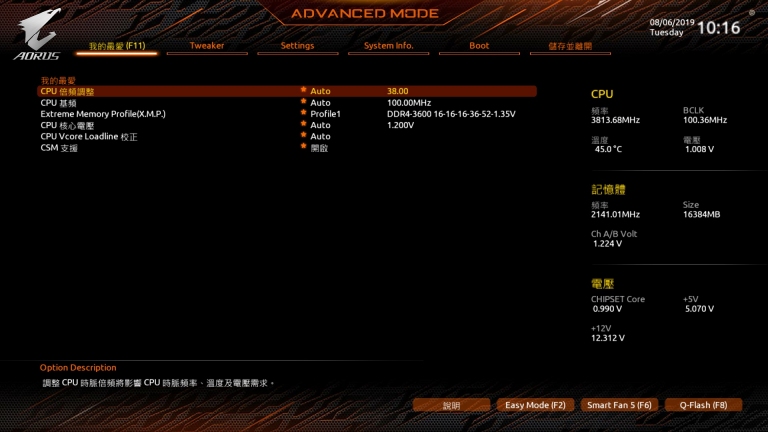

進階模式是原先技嘉主機板BIOS就有提供的頁面,在系統開機、AORUS Logo出現後,按下鍵盤Delete鍵後即可開啟,另外,在簡易模式中按下鍵盤F2熱鍵也可進入進階模式進行細部系統參數調整。進階模式最主要是提供給狂熱玩家或是對於電腦系統調整已有一定程度了解的玩家使用,這裡能能夠提供的客製化選項更多,原先在簡易模式中只能針對是否開啟XMP設定進行超頻的相關設定,但在進階模式裡則是可以進一步針對處理器進行超頻,甚至調整各硬體所使用的時脈、電壓等等,同時也提供多種進階的細部設定調整,有需要的玩家可以進一步來此設定。
要提醒玩家的是,在進階模式下進行任何系統調整、甚至超頻設定時,建議都要對系統有一定程度了解,否則進階模式中的設定選項都是牽一髮而動全身的,假設其中任一選項設定以後,但玩家沒有另外做其他設定調整輔助的話,有可能會導致整個電腦系統不穩定,進而影響玩家操作體驗喔!

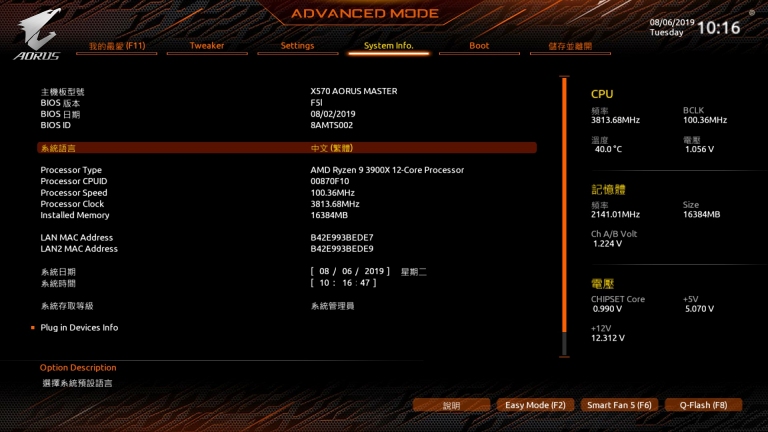

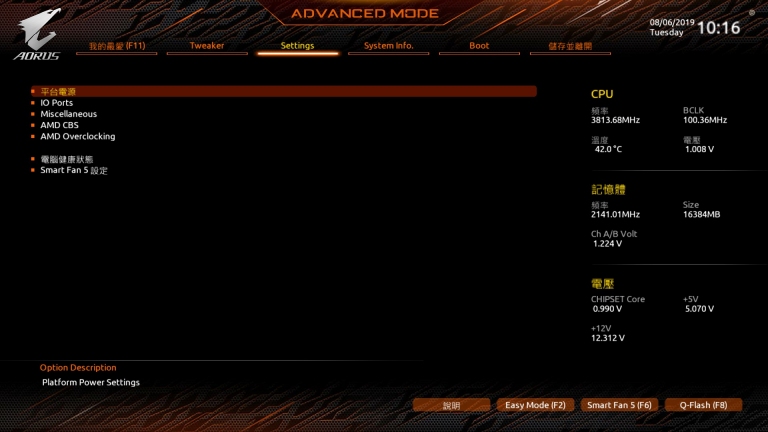

再來是Settings頁面,這當中包含可調整平台電源、IO連接埠狀況、其他選項設定以及AMD Overclocking超頻相關設定,同時也可以查看電腦健康狀態以及進入剛才的Smart Fan 5設定頁面中。
BIOS更新好容易:Q-Flash、Q-Flash Plus

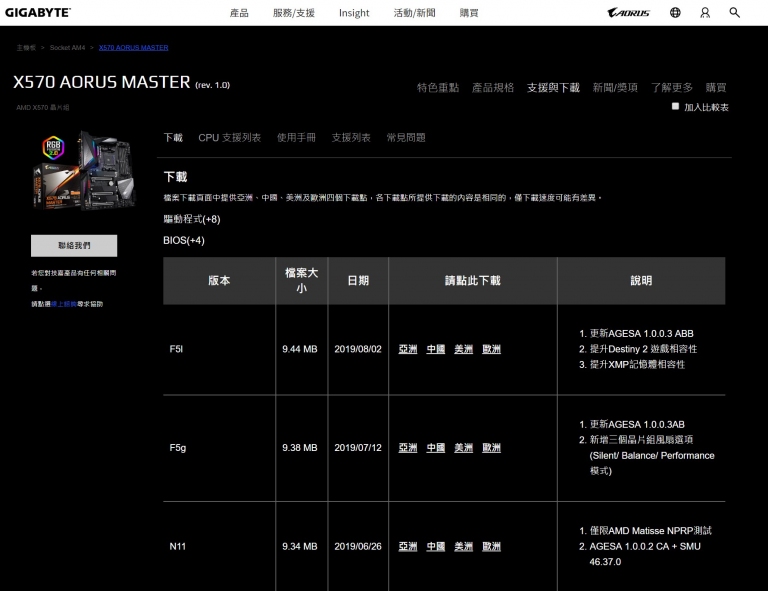

這次全新圖像化BIOS設定介面是技嘉甫推出並且會在未來陸續推往旗下其他主機板的一大功能,同時,也要提醒大家的是,一旦玩家未來在購入技嘉主機板後,想要享受這項新功能的話,記得要去技嘉產品官網的支援頁面中,下載該主機板的最新BIOS版本並且進行安裝喔!以X570 AORUS MASTER為例,最新版本是F5I版,點選「亞洲」版連結後即可下載壓縮檔。更新完畢再重新進入BIOS後,即可在原先的技嘉BIOS進階模式下,找到F2熱鍵進入「簡易模式」(Easy Mode)囉!技嘉Q-Flash輕鬆升級

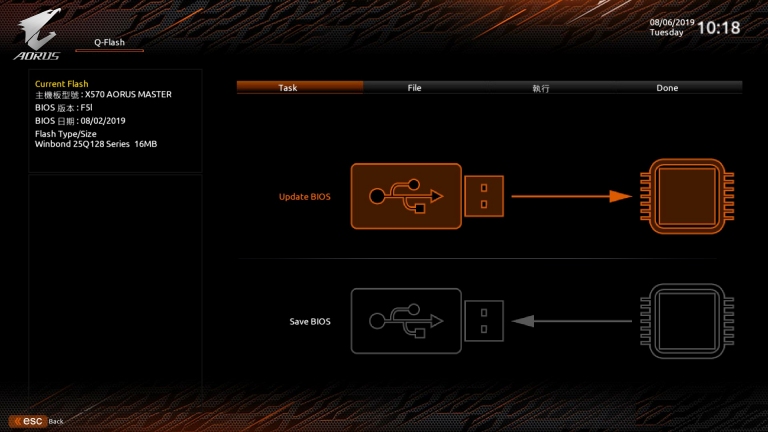

玩家如果是第一次使用技嘉主機板更新BIOS版本的話,技嘉提供兩種快速更新BIOS的方法,第一種是使用Q-Flash功能,首先將方才下載下來的壓縮檔解壓縮後,放進乾淨的USB隨身碟當中,該隨身碟記得要先格式化成Fat32格式喔(格式化前記得備份隨身碟內資料)!完成後將電腦重新開機並將隨身碟插入電腦中,在「AORUS」畫面出現後按下Delete鍵進入BIOS設定,Delete鍵會讓系統首先進入BIOS的進階模式中,使用滑鼠點選畫面右下角的「Q-Flash」(或按下鍵盤F8熱鍵進入)介面,Q-Flash介面中將會在左方顯示玩家當前BIOS版本。藉由滑鼠或鍵盤選擇「Update BIOS」後,即可在隨身碟當中找到剛才的壓縮檔資料夾,裡面點選檔案即可開始進行BIOS更新囉!Q-Flash Plus不開機也可更新

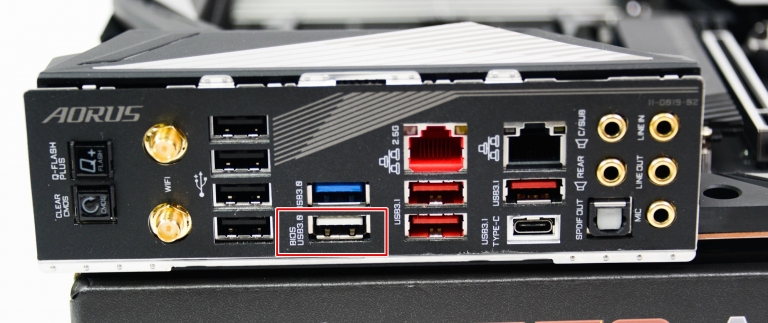

Q-Flash功能的好處是讓玩家們可以簡單快速的升級系統BIOS,不過這是建立在能夠正常開機進入BIOS的情況下,但如果無法開機呢?或是手邊沒有滑鼠鍵盤能夠導引選擇更新的話怎麼辦?技嘉為了因應這點,提供玩家Q-Flash Plus技術,不需要安裝處理器、記憶體和顯示卡,只要主機板接上電源後,就可以直接無痛更新BIOS。不過在使用Q-Flash Plus技術前,玩家要先確保主機板的24 pin主電源和8 pin輔助電源已接上,同時將原先下載的BIOS版本檔案儲存到FAT或FAT 32格式的隨身碟,再將其檔名改成「GIGABYTE.bin」後,插入主機板I/O埠上專門的「BIOS USB 3.0」連接埠後,按下旁邊的Q-Flash Plus獨立按鍵,系統就會自動完成BIOS更新囉!更新過程中,Q-Flash Plus獨立按鍵將會閃燈以示更新進行中,結束後就代表BIOS更新完成。
為了讓玩家快速理解Q-Flash Plus運作邏輯,技嘉也特別拍攝短片教學。
圖像化設計、BIOS一點也不難
以往因BIOS設定主要都是提供給專業玩家使用的緣故,使得其介面相對來說較不親民,但各主機板廠商為了滿足一般玩家也有超頻需求的情況下,紛紛推出簡易BIOS模式,藉由圖像化的設計元素,讓BIOS設定更加簡單明瞭。技嘉此次的全新簡易模式BIOS設計,使得技嘉玩家也可以輕鬆進行簡易超頻囉!廠商資訊
廠商名稱:GIGABYTE - 技嘉科技股份有限公司廠商電話:0800-079-800
廠商網址:http://www.aorus.com
