14相數位電供直出搭直觸熱導、Fins-Array散熱鰭片，GIGABYTE X570 AORUS MASTER電競主機板不怒而威

文．圖／JC 2019-08-05 13:40:53

因應AMD推出全新第三代Ryzen處理器，搭配最新的X570晶片組來發揮其PCIe 4.0的效能，眾主機板廠商也紛紛推出自家的X570主機板系列。繼早前PCDIY!已經分別開箱測試過GIGABYTE X570 AORUS XTREME和GIGABYTE X570 I AORUS PRO WIFI兩片不同定位的主機板之後，這次小編要來開箱的版本是屬於GIGABYTE產品線中較高階的X570 AORUS MASTER電競主機板，主打14相電供直出，再搭配自家有名的Fins-Array散熱鰭片設計，同時更搭配展現黑夜中肅殺氣息的獵鷹王者外型設計，讓X570 AORUS MASTER電競主機板還沒上機實測前，就已經給人不怒自威的威嚴。

X570 AORUS MASTER開箱

X570 AORUS MASTER外盒上採用技嘉旗下主機板產品的經典外包裝，正面斗大的AORUS老鷹頭遠看格外醒目，正面則是放上產品型號名，旁邊則是強調針對AMD Ryzen 3000系列桌上型處理器對應齊全，同時也表明PCIe 4.0 Ready，設計上簡單直覺。

外盒包裝是技嘉常用的設計，斗大的老鷹頭配上產品名稱，右側則是表明可對應AMD第三代Ryzen處理器和PCIe 4.0架構。

內部配件誠意滿滿，有AORUS貼紙、說明書、天線組、驅動光碟、SATA線材和RGB連接線。

低調、沉穩的外型設計

這次X570 AORUS MASTER電競主機板在外型設計上，走的是低調沉穩的路線，正面視覺上並沒有太過於華麗的裝飾，但在低調的外型設計下，還是隱約透露著內斂的霸氣效能，設計上也符合整體想要營造黑夜中的肅殺氣息質感。

而在內部細節的設計上，技嘉這次強調為了能夠完整穩定的釋放AMD Ryzen 3000處理器的效能，主機板需要最佳處理器電源供電設計，因此採用直出式14相Infineon PWM控制器，包括vCore和SOC等14相電源，並且都採用IR 3556 PowlRstage電晶體，確保每相都可提供並處理至少50安培的功率，另外再搭配8+8 pin的處理器輔助電源，這樣的設計能夠讓整張主機板的總功率配置達到700安培，確保主機板擁有穩定的供電能力，讓系統能夠維持正常的運作。

同時，X570 AORUS MASTER主機板也強調其高效的散熱設計，這次同樣採用廣受好評的Fins-Array堆疊式散熱鰭片，提供比傳統鋁擠散熱片多三倍的散熱表面積，搭配直觸式導熱管和散熱底板。直觸式熱導管可將內部電晶體產生的廢熱導出，進而強化散熱效果。最後，再透過厚度僅1.5mm的LAIRD 5W/mK高導熱係數導熱墊將廢熱帶走，在同樣使用時間下，可比傳統導熱墊高2.7倍的散熱效果。外觀上的設計不會顯得突兀，同時又能在內部的散熱性能上獲得平衡，官方表示這樣的全新設計能夠提供比一般設計低30%的MOSFET溫度及更好的系統穩定性。

另外，為了讓主機板能夠有效將內部產生的廢熱循環帶走，X570 AORUS MASTER搭載Smart Fan智能型風扇控制系統，風扇本身則是使用滾珠軸承風扇，一般使用下可穩定使用長達60,000小時，系統能夠提供「安靜」、「平衡」和「高效」三種風扇運轉模式，玩家可以自由根據不同的工作/遊戲環境切換，避免被噪音干擾同時也延長風扇壽命。

X570 AORUS MASTER主機板本身。這次在外型上走低調風格，整體設計沉穩許多，很符合黑夜中不怒自威的形象。

採用金屬底板強化主機板的耐用度。

處理器採AM4插槽，支援第三代AMD Ryzen處理器，同時向下相容前兩代處理器。

採用直出式14相供電，採用Infineon PWM控制器和IR 3556 PowlRstage電晶體，搭配8+8 pin接頭，提供主機板穩定的供電以徹底釋放AMD Ryzen 3000系列處理器效能。

記憶體插槽部分提供四組插槽，最高可達128GB，搭配第三代Ryzen處理器時最高可支援DDR4-4400(O.C.)、第二代Ryzen處理器則是最高可支援DDR4-3600(O.C.)。

全面PCIe 4.0設計

伴隨AMD全新7 nm製程產品包含處理器、X570晶片組的出現，象徵PCIe 4.0架構的全面到來，X570 AORUS MASTER也在PCIe插槽和M.2插槽部分全面支援，提供三組搭載散熱裝甲的NVMe PCIe 4.0 x4 M.2插槽，NVMe架構下時，最高傳輸速度可達64 Gb/s。

PCIe插槽部分共有三條，同樣全面支援PCIe 4.0架構，並且都有使用金屬裝甲強化，最上方的兩條支援單卡x16或雙卡x8、x8的通道分配，下方的PCIe x1插槽和另一組PCIe x16插槽則來自PCH通道。

PCIe 4.0 x16插槽共有三條，都有提供金屬裝甲強化，上方兩條支援單卡x16或雙卡x8、x8通道分配，下方的最後一條PCIe x16插槽則是和另一條PCIe x1插槽一樣來自PCH。

M.2插槽部分同樣有三組，支援Type-22110和Type-2280，並且都支援SATA或PCIe Gen 4x4 SSD。

晶片部分因全面採用PCIe 4.0後造成整體主機板功耗上升，在散熱片上設有主動風扇幫助晶片散熱。

在M.2 SSD蔚為主流的當前，SATA 6Gb/s連接埠提供六組供玩家作為彈性使用已是綽綽有餘。

I/O採一體式背板，後方除了有Q-Flash Plus按鈕和Clear CMOS按鍵以外，另外提供2x2天線、四組USB 2.0、兩組USB 3.0和四組USB 3.1 Gen 1，網路連接的部分則是提供黑色1GbE和紅色2.5GbE兩種，另外還有提供一組USB 3.1 Gen 2 Type-C連接埠。

內部用料和晶片細看

接下來來看看X570 AORUS MASTER主機板內部所使用的晶片吧！主機板拆下過程非常簡單，玩家只需要基本的螺絲起子，將後方背板的螺絲卸下後即可陸續將所有組件卸除，這次正面保護蓋採用的是一體成型的配置，因此大部分解後即可將整片保護蓋拿下，就玩家自行DIY角度來說是一個滿好的設計。

主機板正面全貌。

採用的是14相(12+2)供電輸出，包括vCore和SOC電源的部分，每一相都使用50A IR 3556M PowlRstage晶片搭配。

Infineon PWM控制器，型號為XDPE132G5C。

Realtek RTL8125AG 2.5GbE網路晶片，而在I/O埠後方還有一個GL850S USB 2.0 HUB。

Intel I211AT GbE網路晶片。

採用Inteel AX200NGW無線網卡，支援Wi-Fi 6連線技術。

iTE環控晶片組分布。

iTE IT8688E環控晶片，位於X570晶片旁。

AMD X570晶片。

音效的部分，X570 AORUS MASTER搭載ESS SABRE DAC ES9118晶片，同時也與Realtek最新的ALC1220-VB編解碼器配合使用，以提供環繞聲音頻和啟用DSD音樂播放，同時，為了確保提供工作室品質的音效體驗，特別採用WIMA和Nichicon Fine Gold電容以便為整個系統提供電源處理。另外，比較特別的是這次X570 AORUS MASTER搭載TXC OSCILLATOR震盪器，其功用在於減少音效失真和撕裂的可能，確保能夠提供數位類比音頻轉換，提供最接近原生音效的品質。

音效部分採用ESS ES9018K2M DAC晶片搭配WIMA電容。

旁邊還有五顆Nichicon Fine Gold電容和Realtek ALC1220音效晶片。

位於ESS晶片左下方的TXC OSCILLATOR震盪器，有穩定音效品質，減少音訊失真的作用。

多樣軟體輔助使用體驗

技嘉針對X570 AORUS MASTER的使用體驗，提供多種不同的軟體供玩家使用，以便完美達到客製化的功能。相室能夠快速查看系統資訊的System Information Viewer、調整RGB燈光效果RGB Fusion 2.0、以及快速控制所有內建程式的App Center等等。

RGB Fusion 2.0中，可以針對有配對的硬體裝置做燈效調整，像這邊小編就可以針對主機板或記憶體做燈效客製。

主機板的選項中，可以看到當前主機板支援的燈效區。

RGB燈效展示。主要位於I/O保護蓋上和下方的音效區。

System Information Viewer軟體中可以查看目前各項系統數據，不用進BIOS也能快速了解。

同時也提供玩家Smart Fan 5的功能，其中包含四種不同轉速模式，可針對不同的工作/遊戲環境切換。

在進階的風扇調整中，則是可以進一步針對不同的系統風扇/水冷進行參數調整。

另外還可以設定系統警告，當任何硬體的溫度或電壓超過預設數值時便回發出警告。

最後則是可以藉由錄影的方式，將系統的係數變化紀錄下來觀察。

最後的App Center則是讓玩家能夠快速找到所有已安裝的程式以便使用，包含技嘉自己的應用程式和玩家自己下載安裝的都可使用。

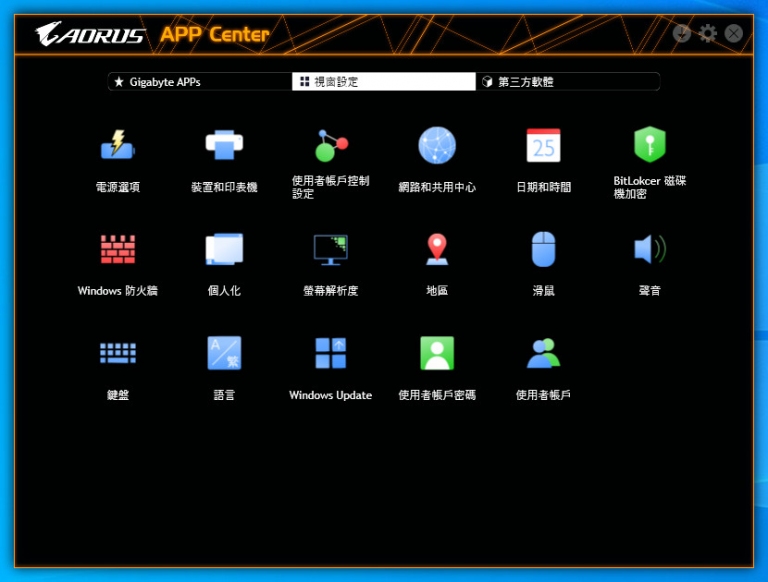

同時也包含系統預先設定的程式也可在此開啟使用。

全新BIOS設計，操作更直覺

這次技嘉針對旗下主機板的BOIS介面做了重新設計，推出圖像化的簡易模式操作，讓非重度玩家也能輕鬆使用。另外，藉由主機板I/O埠提供的Q-Flash按鍵還能讓玩家在不開機的情快下進行BOIS更新，全新的BIOS設計讓其操作更加人性化了，詳細的技嘉BIOS介紹可以看這邊喔！

全新的簡易模式(Easy Mode)，讓玩家在操作BIOS介面時，可以有更加人性化、直覺的操作體驗。

效能測試

接下來就利用常見的效能測試軟體和時下的熱門遊戲將X570 AORUS MASTER的效能量化，玩家可以藉此作為購買前的參考標準。

測試平台規格

處理器：AMD Ryzen 9 3900X
記憶體：G.Skill Trident Z Royal DDR4-3600 8GB x2
SSD：AORUS NVMe Gen 4 SSD 1TB
顯示卡：AMD Radeon RX5700 XT
電源供應器：ThermalTake ToughPower XT Plaitnum 1275W
作業系統：Windows 10 Pro 1903
顯示卡驅動：AMD Adrenalin 2019 Edition 19.7.5

藉由CPU-Z中可看到採用的處理器為AMD Ryzen 9 3900X，主機板BIOS為F5I(2019/08/02)版本，記憶體部分共16GB DDR4-3600。處理器快速跑分測試獲得近AMD Ryzen Threadripper 1950X處理器的效能。

Cinebench R20版本中，更是獲得破表的7133 cb總分和單核525 cb的表現，這甚至已經高過Intel Core i9-9980XE的效能。

AIDA64Extreme中，記憶體以16GB DDR4-3600時脈進行測試，可看到讀寫和複製速度分別達到55383/53201/55657 MB/s的超高水準。

從Crystal Disk Info中可以看到技嘉的AORUS NVMe Gen 4 SSD 1TB是採NVMe PCIe 4.0 x4的傳輸模式。

SSD讀寫速度達到配表的5000/4282.4 MB/s。

顯示卡的部分是搭配AMD Radeon RX 5700 XT使用。

實際效能測試中，Time Spy模式裡獲得9088分、Time Spy Extreme則是4120分。

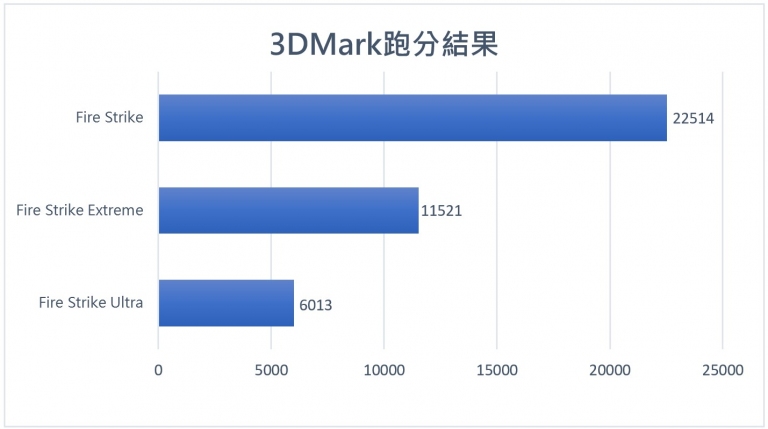

Fire Strike系列測試中，則是分別在Ultra、Extreme和一般模式裡獲得6013、11521、22514分的表現，效能表現優秀。

接下來也實際用熱門遊戲進行效能測試，可以看到多款遊戲在2K(2560x1440)解析度、最高畫質設定下都可以達到60 FPS左右的水準，同時即便是4K(3840x2160)解析度下，也依然能有30 FPS以上的水準，遊戲流暢度是絕對夠的。

低調的強效品質

整體來說，X570 AORUS MASTER主機板這次在外型上走的是低調風格，沒有以往主機板的花俏稜角設計，使得整體來說更加簡潔有力，但在外表不怒自威的肅殺感底下，呈現出來的內部硬體效能卻相當強效，在搭配AMD Ryzen 9 3900X和AMD Radeon RX 5700 XT顯示卡後得以釋放其完整效能，玩家不必擔心因為主機板不夠力而無法發揮硬體效能的可能。另外，這次X570系列主機板全面搭載PCIe 4.0架構，也讓整體的速度、尤其是Gen 4x4 SSD的讀寫速度大幅飆升，比目前常見的Gen 3x4架構還要快上至少1000 MB/s，為玩家不管是在工作上進行大檔傳輸或是遊戲讀取中，都能更加有效率的使用。

另外，除了外觀和硬體的能力以外，內部由技嘉提供的多種軟體也是輔助X570 AORUS MASTER得以擁有人性化操作體驗的功臣，包含多樣的軟體功能，以及這次重新設計過的BIOS介面等等，目的都是為了讓玩家可以擁有更棒的遊戲和操作體驗。

廠商資訊

廠商名稱：GIGABYTE - 技嘉科技股份有限公司
廠商電話：0800-079-800
廠商網址：http://www.aorus.com
