東芝推出車用Bluetooth 5.0 IC ,符合車規AEC-Q100標準
(本資訊由廠商提供,不代表PCDIY!立場) 2018-11-02 13:27:04

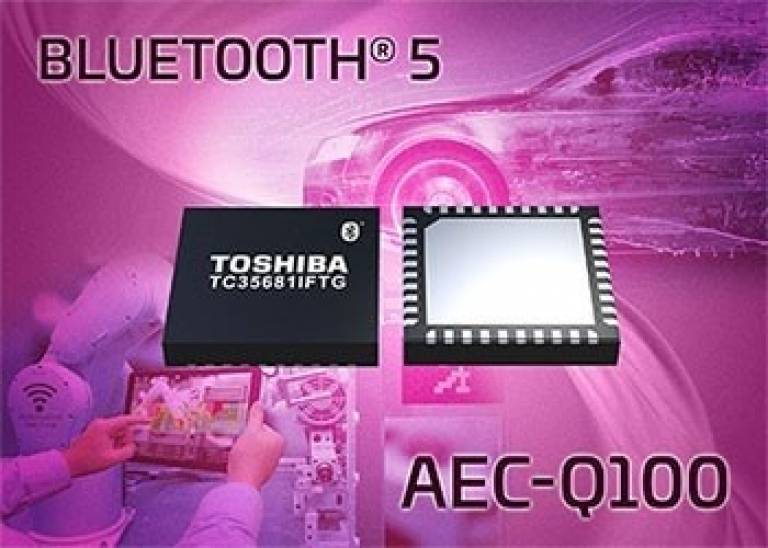

東芝電子元件及儲存裝置株式會社(東芝)推出一款車用藍芽IC – TC35681IFTG,其符合低功耗(LE)Bluetooth核心規範v5.0。新元件適用於嚴苛的車用環境,支援廣泛工作溫度範圍、高射頻發射功率和高射頻接收靈敏度(遠端傳輸時,鏈路預算為 113dB @125kbps)。TC35681IFTG同時包含有類比射頻和基頻數位元件,並可在單晶片上提供全面性的解決方案。
除主機控制器介面(HCI)設定檔和GATT設定檔功能等基本功能外,TC35681IFTG新增一系列由Bluetooth核心規範v5.0定義的新功能,如儲存在內部光罩ROM中的2Mbps輸送量、長距離及資料傳播能力等功能。此外,IC還整合高增益功率放大器,實現+8dBm的遠端通訊。
當與外部非揮發性記憶體結合使用時,其可成為一款完全成熟的應用處理器,可臨時載入應用程式並儲存於內部RAM (76KB)中。可與外部主機處理器結合使用。
TC35681IFTG整合了18條通用IO (GPIO)線以及SPI、I2C和921.6kbps雙通道UART等多種通訊選項,可成為複雜系統的組成部分。這些GPIO線可存取喚醒介面、四通道PWM介面和五通道類比數位轉換器等一系列晶載功能。內建直流-直流轉換器或LDO電路將外部電源電壓調節至晶片所需的電壓值。
其低功耗IC符合AEC-Q100標準,主要適用於車用。可焊錫側翼封裝簡化了所需的自動化晶圓表面異常檢測,可提供高標準的焊接品質,能夠承受汽車應用中的振動。
當前應用包括遙控免鑰匙車鎖、收集感測器資料的車載診斷系統、輪胎氣壓監測系統以及其他有助於提高車輛舒適度和安全度的應用。
應用場合
汽車和工業應用的低功耗Bluetooth通訊設備。
主要特點
1. 低功耗
- 6.0mA (發射器操作時電流 @3.0V, 輸出功率: 0dBm, 1Mbps模式)
- 6.5mA (發射器操作時電流 @3.0V, 輸出功率: 0dBm, 2Mbps 模式)
- 11.0mA (發射器操作時電流 @3.0V, 輸出功率: 8dbm, 1Mbps 模式)
- 11.5mA (發射器操作時電流 @3.0V, 輸出功率: 8dBm, 2Mbps 模式)
- 5.1mA (接收操作時電流 @3.0V, 1Mbps 模式)
- 5.5mA (接收操作時電流 @3.0V, 2Mbps 模式)
- 50nA 深度休眠時電流消耗 (@3.0V)
2. 接收器靈敏度
- 95.6dBm (1Mbps 模式)
- 93.2dBm (2Mbps 模式)
- 101.2dBm(500kbps 模式 (S=2))
- 105.2dBm(125kbps 模式 (S=8))
3. 符合低功耗藍芽V5.0標準的中心設備與周邊設備
4. 內建GATT
5. 支援GATT定義的伺服器與用戶端功能
6. 藍芽低功耗5.0標準定義
- 2Mbps
- 長距離
- 資料傳播能力
7. 支援車用可靠性
- 符合AEC-Q100
- 廣泛工作溫度範圍
- 可旱錫側翼封裝
除主機控制器介面(HCI)設定檔和GATT設定檔功能等基本功能外,TC35681IFTG新增一系列由Bluetooth核心規範v5.0定義的新功能,如儲存在內部光罩ROM中的2Mbps輸送量、長距離及資料傳播能力等功能。此外,IC還整合高增益功率放大器,實現+8dBm的遠端通訊。
當與外部非揮發性記憶體結合使用時,其可成為一款完全成熟的應用處理器,可臨時載入應用程式並儲存於內部RAM (76KB)中。可與外部主機處理器結合使用。
TC35681IFTG整合了18條通用IO (GPIO)線以及SPI、I2C和921.6kbps雙通道UART等多種通訊選項,可成為複雜系統的組成部分。這些GPIO線可存取喚醒介面、四通道PWM介面和五通道類比數位轉換器等一系列晶載功能。內建直流-直流轉換器或LDO電路將外部電源電壓調節至晶片所需的電壓值。
其低功耗IC符合AEC-Q100標準,主要適用於車用。可焊錫側翼封裝簡化了所需的自動化晶圓表面異常檢測,可提供高標準的焊接品質,能夠承受汽車應用中的振動。
當前應用包括遙控免鑰匙車鎖、收集感測器資料的車載診斷系統、輪胎氣壓監測系統以及其他有助於提高車輛舒適度和安全度的應用。
應用場合
汽車和工業應用的低功耗Bluetooth通訊設備。
主要特點
1. 低功耗
- 6.0mA (發射器操作時電流 @3.0V, 輸出功率: 0dBm, 1Mbps模式)
- 6.5mA (發射器操作時電流 @3.0V, 輸出功率: 0dBm, 2Mbps 模式)
- 11.0mA (發射器操作時電流 @3.0V, 輸出功率: 8dbm, 1Mbps 模式)
- 11.5mA (發射器操作時電流 @3.0V, 輸出功率: 8dBm, 2Mbps 模式)
- 5.1mA (接收操作時電流 @3.0V, 1Mbps 模式)
- 5.5mA (接收操作時電流 @3.0V, 2Mbps 模式)
- 50nA 深度休眠時電流消耗 (@3.0V)
2. 接收器靈敏度
- 95.6dBm (1Mbps 模式)
- 93.2dBm (2Mbps 模式)
- 101.2dBm(500kbps 模式 (S=2))
- 105.2dBm(125kbps 模式 (S=8))
3. 符合低功耗藍芽V5.0標準的中心設備與周邊設備
4. 內建GATT
5. 支援GATT定義的伺服器與用戶端功能
6. 藍芽低功耗5.0標準定義
- 2Mbps
- 長距離
- 資料傳播能力
7. 支援車用可靠性
- 符合AEC-Q100
- 廣泛工作溫度範圍
- 可旱錫側翼封裝
