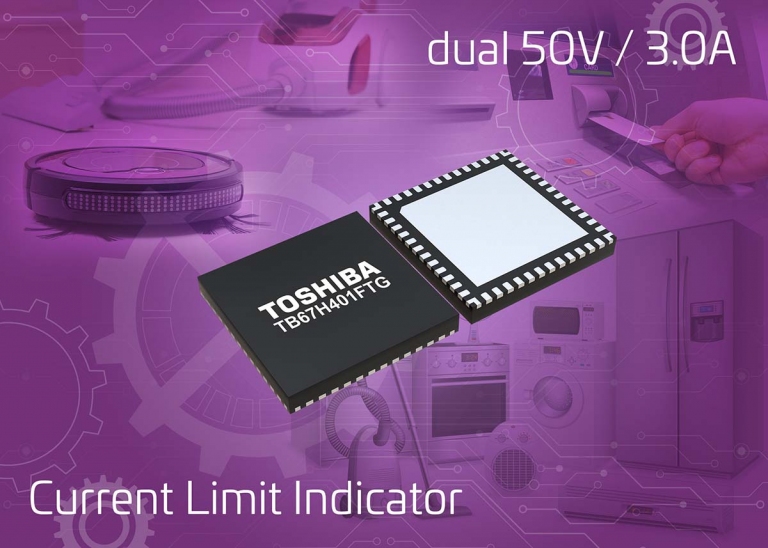

東芝電子元件及儲存裝置株式會社（東芝）推出一款全新並量產的整合式雙H橋有刷直流馬達驅動器IC - TB67H401FTG，其配備有額定值為50V/3.0A的輸出限流器。此款IC適用於辦公室設備、ATM、家電用品、掃地機器人等需要監控和回饋馬達狀態的應用場合。這些設備常採用有刷直流馬達，近年來越來越受到歡迎。
目前為止，市面上有刷直流馬達一直是透過限制馬達電流上限值，即透過定電流限制來實現安全控制。過電流由馬達堵轉產生，其通過外部電路、運算放大器和比較器從外部電阻偵測讀取，因此增加了元件數量和電路複雜度。
高度整合的TB67H401FTG採用東芝BiCD製程製造，配備內建檢測電路，用於檢測電流狀態，並在達到上限時提供指示。因此無需外部電路，並可實現更加小巧高效的馬達解決方案，同時降低零件數量與成本。
另外，此IC共支援四種驅動模式：正轉(CW)、反轉(CCW)、煞車（短路閘）、止動(OFF)。它還包括一個模式切換功能，因此有效擴展了應用範圍。單電橋模式支援高達6.0A的單通道電流，而雙電橋模式可使用兩台馬達，每個通道各驅動一個高達3.0A的馬達。
H橋（高邊和低邊之和=0.49Ω典型值）中整合了低導通電阻MOSFET，實現低損耗和高效率運作。內部穩壓器支援該元件由單一5V電源驅動。
這一微小器件採用7mm x 7mm x 0.9mm QFN48封裝，支持過熱保護、過流保護和欠壓鎖定。通用錯誤檢測信號可向主系統控制器提供警告，因此提高了系統的安全性。

應用場合

需要監測馬達驅動狀態和回饋結果的應用場合，例如辦公設備和ATM等工業設備、家電用品和掃地機器人。

主要特點

1. 標記輸出功能
標記輸出功能將限流器檢測結果輸出到外部設備。其有助於減少外部放大器和比較器的數量。
2. 模式切換功能（單電橋和雙電橋模式）
單電橋模式支援高負載驅動（6.0 A大電流驅動）。雙電橋模式支援單一IC（3.0 A / 2 通道）驅動兩台馬達。實現更廣泛的應用範圍。
3. 其他錯誤檢測功能
過熱保護檢測、過電流保護檢測和欠壓鎖定檢測。錯誤檢測訊號可輸出至外部設備，有效提高安全性。
