東芝電子元件及儲存裝置株式會社（東芝）推出針對車用三相無刷馬達應用的小型化功率MOSFET閘極驅動智慧功率元件(IPD)。此款IC可應用於12V電動輔助轉向系統(EPS)、油/水泵、風扇馬達和電動渦輪增壓器等相關車用馬達驅動產品。IC於2018年8月開始量產。

此款產品提供高低端功率開關保護，在車用相關產品上有很大的幫助。保護功用包含了電源的短路負載、開路負載和輸出短路，以及ECU異常測試，如過熱保護。IPD可由微控制器(MCU)直接控制，並提供MCU診斷回饋。此將減少所需元件用量同時提高車用ECU電路的可靠度。

TPD7212F採用東芝0.13μm BiCD製程，可在同晶片尺寸上整合更大量的邏輯及功率類比電路(DMOS)，藉此縮小車用系統的尺寸及功耗。

此外，其可驅動三相無刷馬達MOSFET閘極，操作在+4.5到+18V DC，拉電流/灌電流分別高達1.0/1.5A。內建電荷泵線路讓三相全橋電路更容易被設置。保護功能包含供壓短路、對地短路及過壓保護，TPD7212F內建的診斷功能可即時回饋系統並在供壓短路、對地短路供壓異常時保護驅動器。

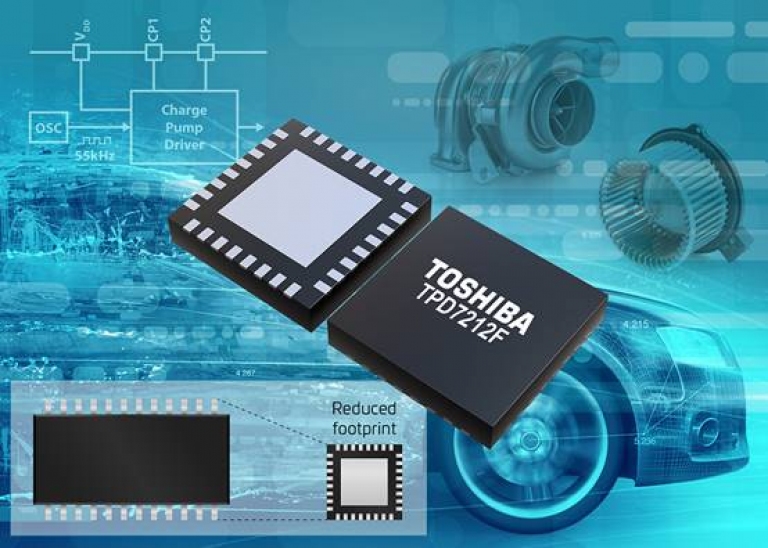

TPD7212F尺寸僅5.0mmx5.0mm並使用符合RoHS的 WQFN32包裝，比前一代大幅降低了75%的組裝面積。操作溫度從-40°C到150°C，完全符合AEC-Q100的標準。

文字產品特點

- 可驅動三相無刷馬達MOSFET閘極

- 內建電荷泵線路

- 輸出電壓診斷功能及驅動器內建電源

- 小封裝WQFN32

文字應用方面

- 車用馬達（12V電動輔助轉向系統(EPS)、油/水泵、風扇馬達和電動渦輪增壓器等）
