AMD Ryzen Threadripper 1950X「安裝教學」及細節注意事項看這篇!

文.圖/Willy.Bill 2017-08-09 18:00:00
這篇文章帶你看,如何把AMD Ryzen Threadripper 1950X裝上主機板再裝上水冷散熱器,小編們這次連影片都有準備好了


還記得前幾日(8/3)小編們帶給大家AMD Ryzen Threadripper 1950X的趣味開箱文嗎?在文章內容中提到我們將要為各位玩家們帶來如何正確地安裝處理器到相容的主機板,小編們當然也沒有忘記,除了這篇文章詳盡的圖文解說之外,還能點擊下方影片一起學會正確安裝喔!

AMD Ryzen Threadripper 1950X實際安裝,羊角編帶你做!

ASUS ROG ZENITH EXTREME X399和TT Floe Riing 360水冷散熱器強力支援!

在安裝教學當中,我們會使用到的主機板為ASUS ROG ZENITH EXTREME X399以及TT Floe Riing 360水冷處理器散熱器。這片X399主機板能夠相容Threadripper 1950X之外,還提供了DIMM.2的功能,可以另外多擴充兩個M.2的插槽供玩家使用;主機板本身還提供了8組記憶體插槽、4組PCIE,還有許多為了超頻玩家所設置的部分也是一點也沒有少,甚至在附件當中還附有一個能夠額外支援10G的網路埠,為之後安裝上1950X的效能測試做足準備。

ASUS ROG ZENITH EXTREME X399整體樣貌,可以看見CPU插槽所佔的範圍相當大,為的就是能夠放入Threadripper 1950X


X399主機板能夠支援8組記憶體插槽,以及最外側的部分還多附上一組能夠支援DIMM.2的插槽,留給玩家們做擴充使用


X399的附件當中附有一個能夠支援10G乙太網路的網路卡,為整體網路的傳輸速度的提升有更強大的後援


X399主機板上具有專為超頻玩家們所設計的區域,包含Slow Mode的Switch以及2個按鈕幫助玩家們在超頻時有更好的運作


當然主機板安裝上CPU之後就有CPU的散熱器幫助運作,這一次小編們要使用的就是TT Floe Riing 360水冷散熱器,它是一款一體成形式水冷散熱器,能夠支援至AMD 4 LGA 2066,但是這一次因為AMD Ryzen Threadripper 1950X相當與眾不同,所以還需要搭配其他支架扣環一起搭配使用,才能夠順利合上X399的扣環。看完這些主要登場的配件們,欣賞完它們的照片之後,就準備看小編們把它們組合起來囉!

這一次所使用的是TT Floe Riing 360水冷散熱器,以及它所附的水冷支架和支架扣環


水冷散熱器與CPU接觸的部分,散熱膏已經塗抹在和CPU接觸的接觸面上了(散熱膏多了一條刀疤真是抱歉,但怎麼感覺更man了)


AMD Ryzen Threadripper 1950X實際安裝教學及注意事項不藏私大公開!

接下來,就到了我們最想要看的詳細圖文安裝教學,若是玩家們覺得影片的部分不夠清楚或是想要更容易理解的畫面,亦可以選擇小編撰寫的圖文版1950X安裝教學,挑選自己沒有跟上的部分或是注意事項,都讓你一目瞭然!

首先看到X399主機板上的CPU插槽,上面提到開啟須從3至2至1;而關閉須從1至2至3的順序來放鬆或是鎖緊;小編們特別提醒要注意的部分,上面的三顆螺絲是沒有辦法取下,只能放鬆或是鎖緊,別傻傻的一直轉喔!


接著必須要使用AMD Ryzen Threadripper 1950X所附配件當中的六角星形螺絲起子,由3至2至1的順序開起第一層的金屬保護蓋

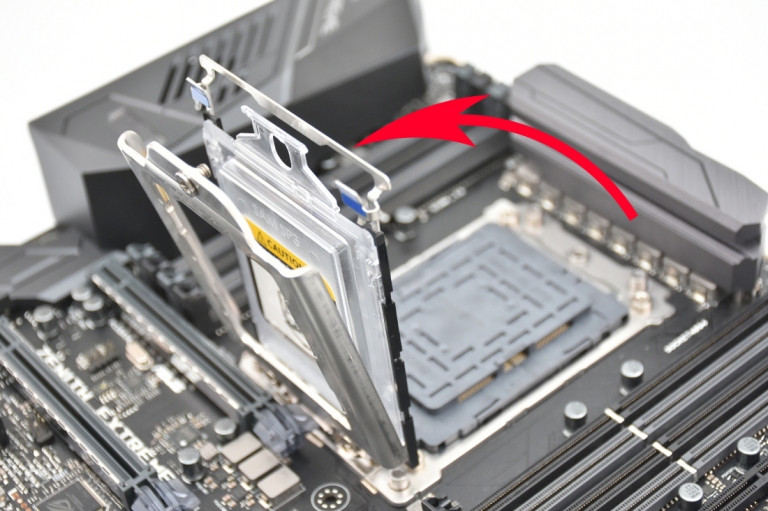

第一層保護蓋打開之後,可以看第二層還有一個鐵架以及塑膠殼,只需要輕按藍色的部分就能夠將鐵的支架做掀起,也就打開第二層了喔!


第二層打開之後,要注意的是,透明殼的部分主要是要幫助預防CPU插槽的pin腳發生碰撞造成損傷,所以在安裝時記得要先將它取下,才能夠放進我們的主角──AMD Ryzen Threadripper 1950X


取下塑膠透明殼的方式也相當簡單,只需要輕輕地向上拉扣環的部分,就能把透明殼蓋取出


接下來只需要放入Ryzen Threadripper 1950X,對準支架溝槽,穩穩地放到底之後需要輕按一下聽見「咖」的一聲之後,才代表正確地將CPU安裝上正確的位置


還記得最底下有一片灰色的保護殼嗎?沒錯,這一次主機板對於pin腳的保護做到三層之多,在扣上CPU之前別忘了要記得將這片保護殼拿起來喔!


將第二層的pin腳對應完成之後,需要將支架輕壓一下,一樣會聽到「咖」的一聲,就代表已經CPU已經扣上它的位置


最後只要將第一層的金屬保護蓋上,依照從1至2至3的順序將螺絲鎖緊,就算是把CPU安裝上主機板囉!但還有一點小編要提醒各位玩家們,若是鎖的不夠緊的話,可能會造成沒有辦法正常開機的情況發生,玩家們要特別注意喔!


接下來就是將水冷散熱接頭的部分安裝上水冷支架,它只需要從對應的縫隙中進入,再稍微轉動一下,就能夠咬合到水冷散熱接頭本身附的凹槽,但是沒有完全咬住喔!


安裝上支架之後,這個步驟算是最麻煩也最不好安裝的部分。玩家們在安裝扣環時需要注意,因為支架本身只有簡單咬合上水冷散熱接頭,並沒有咬死,所以在安裝扣環的同時若沒有同時壓緊,很可能會造成扣環無法扣上的狀況,而且在扣上扣環時也需要一定的力量,玩家們可能要多試幾次才能將扣環扣上


將扣環扣上後,接下來就是將水冷接頭的部分咬合上剛剛已經鎖好的CPU上,那在支架的部分有一邊較寬、一邊較窄的設計,在安裝的時候就不會有找不到該使用哪面的狀況發生


最後只要使用十字的螺絲起子將對應到的四顆螺絲鎖上即可,而在鎖緊這4顆螺絲時也不是「任你行」喔!螺絲們在支架上也有編號,按照1到4的順序將其鎖緊才算大功告成

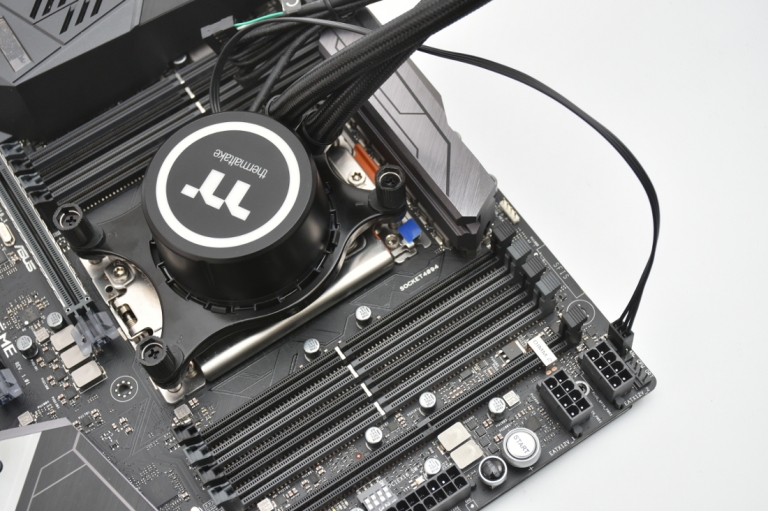

實際安裝完成之後的樣子,可以看見AMD Ryzen Threadripper 1950X的橘色保護殼從水冷支架當中隱隱的透出


實際安裝完成之後的樣子之二,斗大的TT字樣就在散熱器上


看完我們的開箱文了嗎? 這一篇也看完該如何安裝我們的AMD Ryzen Threadripper 1950X了!

等到與AMD的NDA正式解禁時,請持續鎖定PCDIY!為玩家們帶來評測1950X的文章和比較,一次大公開報乎你知!更多的資訊也可以先參考我們美國特派的報導 AMD技術大會現場直擊
