在AMD最新推出的Radoen 300系列顯示卡中，最受矚目的除了頂級的FURY X與FURY顯示卡之外，最讓人期盼的就是短小精幹的R9 Nano短版顯示卡。以往的旗艦顯示卡因為GPU效能強、時脈高，顯示卡電路板本身的尺寸就比較長，加上搭載大尺寸的散熱風扇，因此想要使用旗艦顯示卡還得要注意機殼的內部空間是不是足夠安裝。如果您使用的是Mini ITX機殼，幾乎就注定了無法使用擁有頂級效能的旗艦顯示卡，只能改用中高階等級的顯示卡，但這次AMD所推出的Radeon R9 Nano則徹底打破這項限制。

「AMDRadeon R9 Nano」顯示卡重裝上陣

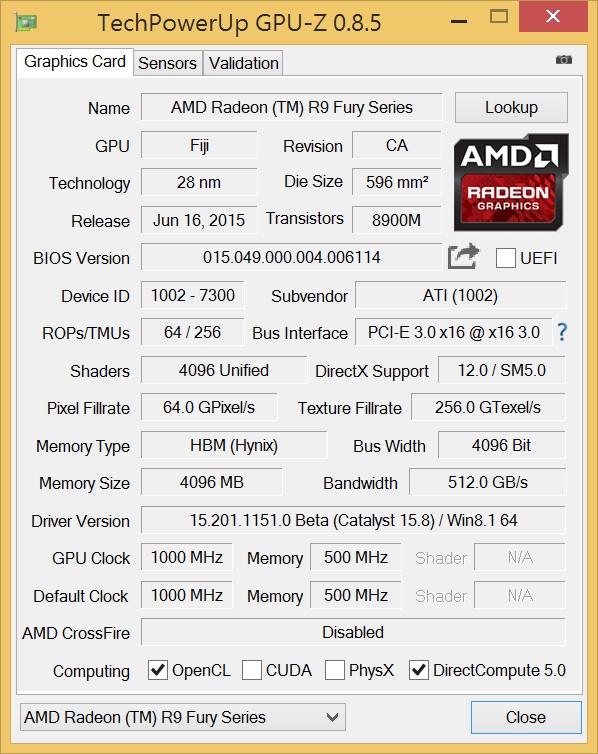

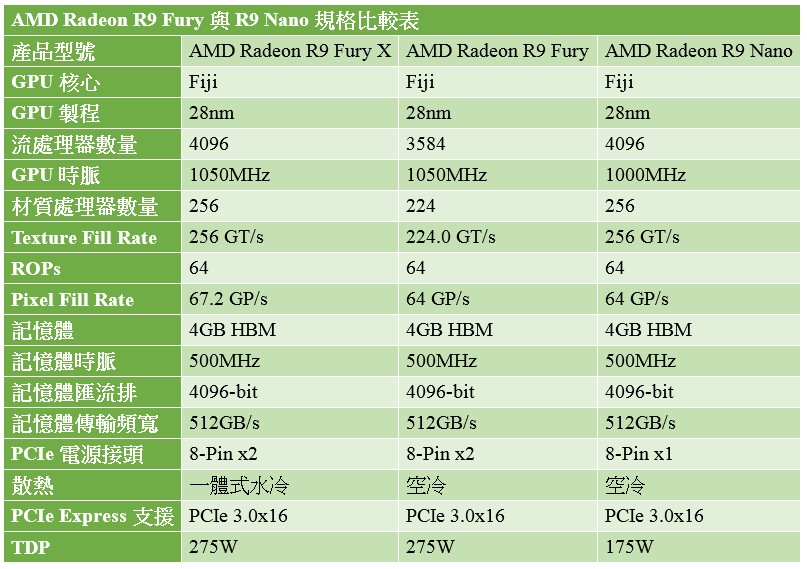

在AMD規劃的R9 300系列顯示卡中，除了R9 380、390、390X，以及FURY系列，另一個特別的產品就是R9 Nano。R9 Nano最主要的特色就是採用小巧的短檔版設計，可以安裝在Mini ITX機殼中，因此可以組裝超強效能的迷你電競主機。令人訝異的是，原本以為R9 Nano的各項規格會是從FURY X大量精簡而來，才能製作成體積這麼小巧的短版顯示卡。但沒想到，R9 Nano採用與FURY系列顯卡相同的Fiji核心，只是GPU時脈稍微降低。R9 Nano具備與FURY X相同的4096 Stream Processors流處理器，並且搭載4GB HBM記憶體，GPU時脈則為1000MHz，比FURY X的GPU時脈：1050Mhz稍微低一些，導致R9 Nano的Pixel Fill-Rate只有64GP/s，比FURY X的67.2 GP/s低了一些，但整體來說效能差異並不多，後續測試也可證明這一點。

支援DirectX 12、Mantle、OpenGL 4.5，OpenCL 2.0，採用PCIe 3.0x16介面，提供3個DisplayPort 與1個HDMI影音輸出埠。但比較可惜的是HDMI埠僅支援1.4規格，在4K解析度下僅能以30Hz更新率顯示，若要連接4K螢幕，建議使用DisplayPort。如果要用來架設HTPC，在連接4K HDMI 2.0電視機時的表現會有些美中不足。

短卡設計，適用於Mini ITX迷你電腦主機

AMD R9 Nano之所以可以將顯示卡面積大幅縮短，就是因為搭載了採用顆粒堆疊方式設計的HBM記憶體。而且這樣的設計不僅可以節省記憶體所佔的電路板面積，還可以提升傳輸頻寬。AMD FURY 系列顯示卡都有搭載HBM記憶體，R9 Nano也搭載了4GB 的HBM記憶體，記憶體傳輸頻寬高達512GB/s。

效能與耗電量測試

對於AMD這款短小精幹的Radeon R9 Nano顯示卡，編輯也相當好奇這張顯示卡的效能與耗電表現。使用的測試軟體為3DMARK，以及Thief俠盜與Sniper Elite 3狙擊精英3、GTA 5三款遊戲。

PCDIY!測試平台

處理器：Intel Core i7-5960X @ 4.0 GHz／4.4GHz (Turbo)
主機板：ASUS X99-A USB 3.1：Rev. 1.0
BIOS：( 09／01／2014 )
記憶體：Kingston HYPERX Predator DDR4-2133 @ 2133 4GB × 4
顯示卡：AMD Radeon R9 FURY X顯示卡
顯示器：ASUS PB278Q
SSD：OCZ Vector 150 240GB（系統）
電源供應器：ENERMAX Platinum 1350W
作業系統：Windows 8.1專業版 x64
驅動程式：amd-catalyst-15.8 Beta

3DMARK效能

從3DMARK效能測試可看出此張顯示卡的效能相當好，Fire Strike項目也有1萬1以上的成績。Fire Strike Extreme分數也有6257分，Fire Stike Ultra則有3354，在目前市售的短檔版遊戲顯示卡中，效能可說是打遍天下無敵手。

Thief遊戲測試

測試Thief遊戲效能時，主要是將解析度設定為2560x1440與3840x2160，畫質設定則設為very high。並比較啟用Mantle與關閉Mantle的效能差異。從結果可以看出，在4K解析度下，AMD Radeon R9 Nano在開啟Mantle之後，達到34.5FPS，至於在2560x1440解析度，R9 Nano可提供65.6FPS的效能，順暢度相當好。

Sniper Elite 3狙擊精英3遊戲測試

測試Sniper Elite 3狙擊精英3遊戲效能時，同樣是將解析度設定為2560x1440與3840x2160，畫質設定則設為Ultra，並比較開關Mantle的效能差異。這款遊戲的3D效能需求較低，AMD Radeon R9 Nano在4K解析度下，FPS達到67.4，順暢度非常好。

GTA 5測試

此次編輯也使用了現在當紅的GTA 5進行測試，此遊戲提供的效能測試功能是選取5個遊戲場景進行測試，測試結果則會記錄成文件檔。以下以表格列出Full HD、2560x1440與4K解析度下的遊戲場景測試結果。測試條件為預設畫質，並啟用FXAA，由於AMD Radeon R9 Nano僅有4GB RAM，因此測試時並未開啟MSAA。根據測試結果，在4K解析度下，每個場景都能有平均45~53Fps的表現，順暢度已經相當不錯。

DX12測試

Windows 10內建DX12，搭配支援DX12的AMD Radeon R9 Nano，應該會有更好的效能。但可惜目前支援DX12的遊戲並不多，這裡測試的是使用首款支援DX12的《奇點灰燼》遊戲。這個遊戲有推出DX11與DX12的效能測試軟體。透過執行這兩個測試軟體就可以比較出DX12對於遊戲效能的幫助有多少。遊戲測試設定解析度為2560x1440，畫質設定則使用High。仔細觀察各項數據就可以發現，使用DX12確實對效能的提升有很大的幫助。

耗電量測試

耗電量測試編輯使用Furmark程式進行燒機，並用松下變電家觀察整個平台的耗電，R9 Nano在待機時的整體平台耗電量約98~102W，GPU溫度34度，燒機20分鐘後，耗電約255~264W，GPU溫度75度。雖然說R9 Nano顯示卡的體積小巧，無法打在雙散熱風扇與超大面積的散熱鰭片、熱導管，但從燒機的溫度表現來看，整體的散熱效果仍然相當不錯。耗電量部分，從燒機與待機差異來看，顯示卡的耗電量約為166W左右，接近AMD所標示的175W TDP。

市場行情分析

在AMD正式解禁R9 Nano之後，光華商場店家也第一時間發售了由撼訊科技推出的R9 Nano顯示卡，型號為AXR9 NANO 4GBHBM-DH，就產品外盒顯示的顯卡外型來看，應該是使用公版顯示卡的設計。這張顯示卡在光華原價屋的報價為23990元。從價位來看，是與撼訊FURY X 4GB顯示卡的售價相同。而另一款由技嘉推出的R9 Nano顯示卡價格更貴，要價27990元。相較之下，競爭對手NVIDIA的GTX 980 TI顯示卡價位大約在19990~25900元之間，GTX 980則是在16990~19990元之間。雖然R9 Nano具備效能勝過GTX 980的優勢，體積又非常小巧，但是這樣的市場價格，實在會讓人很難下手購買。
