眼看Intel第12代處理器Alder Lake處理器進入發售倒數，各家板卡廠商無不開始卯起來備戰自家的主機板新品，特別是象徵自家技術實力的高階主機板，更是要想辦法弄得越吸睛越好，可以的話，最好是光從包裹外箱就能感受到產品十足的魄力，像是ROG這一次就直接寄送了一個「巨型」禮包到小編的辦公桌上，這誇張陣仗和氣勢相信不管是誰都會受寵若驚，所以這邊也不多廢話，趕快來開箱吧！

ROG信仰大禮包開箱

去掉醜醜的郵寄用紙箱後，大禮包在最外面有捲上了一層黑色的紙套，配上紅色的信仰之眼LOGO，相當具有ROG一貫的神祕質感。只是包裹的尺寸都這麼大了，再怎麼裝神祕看起來還是很高調，果不其然，一撕掉外層紙套，外盒也就不再隱藏下去了，以紅色壓克力片製作而成的巨型ROG之眼便展現在眼前，霸氣的程度讓整個辦公室的同仁們都驚呼連連。





打開上蓋，箱子發出讓人無法直視的耀眼信仰光芒(華碩OS：並沒有、不要瞎掰)，裡面躺著一片為12代處理器所打造的ROG Maximus Z690 Hero主機板，是的，這一次新的主機板「不叫」Maximus XIV Hero，而是改以晶片組的型號來進行命名，看來官方最終還是放棄了獨家的產品世代命名方式，理論上對於DIY市場比較不熟悉的玩家，能夠更容易分辨產品世代之間的差異，減少買錯的風險。

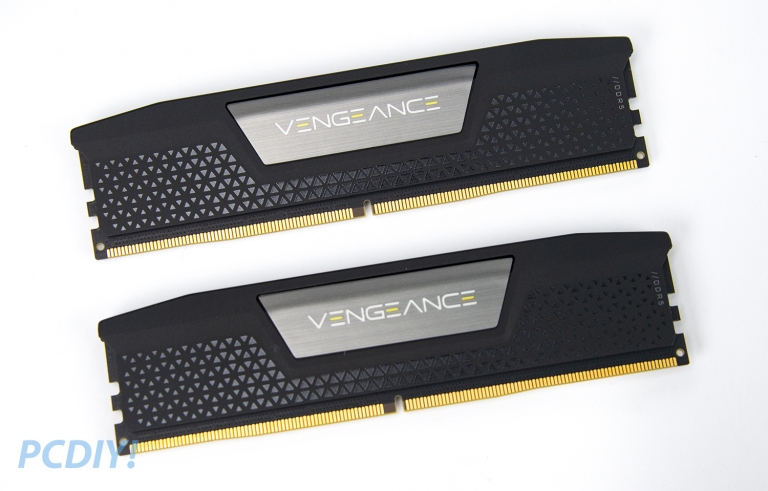

將主機板整組拿起來之後，禮包底層居然印有印著一排「But Wait! There’s more…Take a look inside(等等，還有更多驚喜在裡面呢！)」字樣，原來是為了配合第12代處理器加入了DDR5記憶體的支援，在禮盒的小夾層中提供了一組海盜船的Vengeance DDR5-5200 16GBx2(共32GB)記憶體！





當然禮包的內容可不僅是這樣而已，畢竟新的12代處理器可是不光記憶體換新、連同散熱器都無法沿用，為了怕上機測試時沒有散熱器可以使用，因此在箱子第二層附上了一組360mm的一體式水冷，而且產品型號還是自家最新、最高階的Ryujin II 360，這樣才能配合Maximus Z690 Hero主機板等級，凸顯一整套ROG信仰的尊爵不凡嘛！

ROG Maximus Z690 Hero開箱

看完了禮包內容，該來細看這塊最新的ROG Maximus Z690 Hero主機板了，隨著本次產品的命名邏輯更改，主機板在整體的視覺上也做出了相當大改變，相較於前幾代走比較低調風格，Maximus Z690 Hero這次在主機板的I/O遮罩中導入名為「Polymo Lighting」的燈效設計，在一整塊鏡面的I/O遮罩之下排滿了RGB燈珠，只要一開機，以像素風格呈現的ROG LOGO就會閃耀著七彩光芒，讓整個主機有著猶如90年代科幻電影的霓虹視覺效果，炫炮程度一流。






不過酷炫RGB燈效只是基本，沒在手軟的高檔用料才是高階主機板的精髓，看看這又、又、又長大MOSFET散熱片就知道底下供電模組又向上提升到了新到境界，CPU供電數目從去年的14+2相堆到了20+1相，且每一個供電模組都能承載90A的電流，給予新一代處理器更完整的效能釋放空間和超頻潛力。








另外高階主機板必不可缺的實體電源按鈕在Maximus Z690 Hero上也有做出些許的改動，過去Maximus Hero系列主機板的按鍵配置為一個電源按鈕和一個可自定義的FlexKey，但ROG考量到多數玩家都將FlexKey設定為Retry鍵，所以官方這次直接將Reset鍵獨立出來，如此一來FlexKey就能用來安排做為其他功能使用，為玩家帶來更高的便利性，是不是相當貼心啊！





先不急著感動，因為更貼心的還在後頭呢！，相信大家都知道現在的顯示卡的尺寸越做越誇張，外加PCIe 4.0的M.2 SSD因為速度更快、發熱量更高，主機板提供給M.2 SSD的散熱片也相應的越長越高，結果造成PCIe x16安裝卡榫被困在兩座「高山」之間，變得非常難以按壓。

為此ROG的主機板團隊為第一組PCIe X16插槽加入了「Q-Release」按鍵，這個按鍵的原理機制非常簡單，就是用絆線(牽引線)來連接PCIex16的卡榫與Q-Release按鍵，當按下按鈕時，絆線就會拉扯卡榫來釋放PCIex16插槽上的裝置，如此一來我們就不必拿一字起子在狹縫裡玩戳戳樂，只要輕輕一壓就能取下顯卡設備，對於小編這種經常需要頻繁切換各種主機設備的用戶來說，這樣的設計真的是超級實用的啦！




既然提到了PCIe插槽，那我們接著就來看看主機板下半部的安排，Maximus Z690 Hero一共備有三組PCIe x16插槽，其中有使用鋼鐵鎧甲包覆的兩組插槽能夠支援PCIe 5.0通道(Single x16、Duel X8)，而第三組在「一般狀況」下則是走PCIe 4.0x4。







在講解這個「一般狀況」之前，小編要先向各位介紹本次隨附於Maximus Z690 Hero的全新配件，「ROG Hyper M.2擴充卡」！從名字不難理解這張卡片的功能就是用來讓玩家來額外擴充容量的，因此卡片內部準備了兩組M.2插槽，最高能夠支援2組PCIe 4.0或是1組PCIe 5.0的M.2 SSD，但須要注意的是，安裝不同版本、數量的硬碟，會需要插在指定插槽上才能讓其正常運作。





以現今還買不到的PCIe 5.0 M.2 SSD來說，擴充卡必須安裝在第一組PCIe x16插槽才能夠正常執行，但若是選擇只安裝1支PCIe 4.0的硬碟，則所有的插槽都能隨意使用，至於裝上2支PCIe 4.0 SSD的話，那就限定安裝於「一般情況」下只有4條PCIe 4.0通道的第三組PCIex16插槽了。

看到這邊，算得精的玩家們應該注意到了，一支PCIe 4.0 M.2 SSD本身就要吃掉4條PCIe 4.0通道，結果2支SSD裝在只支援4條PCIe 4.0通道的插槽上，那豈不是要分流了嗎？關於這點ROG團隊當然也有注意到了，所以特別安排了「特殊情況」，只要當ROG Hyper M.2插入第三組插槽，通道數量就會自動擴增為8條，如此一來兩支SSD就能擁有完整的通道支援，不必擔心分流！



不過如果玩家覺得自己沒有那麼高的容量需求，用不到擴充卡也沒關係，主機板本身也備有三組M.2插槽，當中除了M.2_2，也就是位於主機板左下角的插槽是走PCIe 3.0通道外，另外兩組均能支援PCIe 4.0通道，對比上一代只能安裝一組PCIe 4.0 SSD，新的Maximus Z690 Hero在硬碟安排的靈活度有著顯著的提升。











最後來看看主機板在後端I/O的配置，Maximus Z690 Hero備有2組USB 2.0 Type A、6組USB 3.2 Gen 2 Type A，以及高達3組的USB Type C，其中一組的傳輸標準為USB 3.2 Gen 2，另外兩組則是擁有40 GB/s傳輸效能的Thunderbolt 4，還能支援100 W充電、8K影像輸出，相信能夠提供不俗的周邊連接能力。



只是對比整體主機板在各方面都有相當的進化，網路部分就是比較遺憾的地方了，主機板的RJ45網路孔從上一代的2組縮減為1組，而且速度也依然為2.5G，沒有提升到10G，估計是認為Thunderbolt 4速度更快、支援性更全面的關係才做出此決定，好在無線網路的部分依然能夠支援Wi-Fi 6E通訊協議，以現在生活萬物不離Wi-Fi的趨勢，日常使用的便利性基本不會有太大的折損。

更新：效能實測

12代處理器開賣囉！小編也趕快連夜的為大家進行了主機板的效能實測，對應高階的信仰，使用的處理器自然是當中最高階的Core i9-12900K囉！究竟新的處理器威力如何，就趕快看下去吧！

完整平台規格

處理器：Intel Core i9-12900K
記憶體：海盜船 Vengeance DDR5-5200 16GBx2(共32GB)
顯示卡：MSI RTX 3080 SUPRIM X
SSD：WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
散熱： ROG RYUJIN II 360
電源：Fractal Design Ion GOLD 850

在基本的CPU-Z和CINEBENCH R23的跑分上，Core i9-12900K展現強大的單核與多核性能，在CPU-Z的單核成績直接突破了800分大關，CINEBENCH R23也高達2.7萬分，成績相當亮眼。



而在3DMARK中，處理器的效能也對圖像運算有著相當的助益，讓注重單核心表現，用以評估DX12內容的Time Spy能夠跑出1.8萬分的高分；同時吃重多核心，測試DX11遊戲的Fire Strike更是高達3.8萬分，逼近4萬大關。



遊戲實戰的部分，所有遊戲均設定在最高畫質，關閉垂直同步、動態解析度、減少延遲等干擾FPS數值的設定，同時如果遊戲支援光追、DLSS、FSR功能，則一律把選項設定在畫質優先模式，以下分別是《看門狗：自由軍團》、《刺客教條：維京紀元》、《極地戰嚎6》的遊戲跑分結果。





接下來換到了創作者測試環節，新世代的硬體配置在這部分也同樣不讓人失望，Photoshop跑分可以高達驚人的1,500分以上，Premiere Pro也能突破1,000分大關，讓玩家不論是修圖還是剪輯4K影片都能流暢愉快。

以貼心擄獲芳心

做為新一代頂級主機板代表，各種上等的用料和規格對各家板廠來說都只是最基本的功課，而ROG Maximus Z690 Hero最難能可貴的地方就在於它在堆料的過程中，還注意到了「體驗」上的需要，為產品加入多種貼心小功能，包含從上一代導入的Q-Latch免螺絲SSD固定工具，以及本次新增的Q-Release按鍵、Flex Key+Retry按鈕組合等，都能在組裝電腦的時候增添更多的便利，就好像是這塊主機板是為自己量身打造一般顯得格外親切，讓我們不自覺的就被這徹底被這樣的的細心與用心征服，成為貢獻信仰之力的一員～
