【尋找微星B560超頻王】超頻小教室(四):記憶體超頻實測與故障排解

文.圖/Lucky 2021-06-11 16:37:26
在前面的三篇超頻小教室系列文章中,已經向大家介紹了包括記憶體的選購、安裝與Bios設定等需要注意的地方,接下來就是實際進行超頻以及可能遇到的超頻失敗這方面的排解方式囉!

本篇除了針對如何操作記憶體超頻之外,也對於效能實測的部分作介紹,另外順便和玩家們分享記憶體速率、記憶體參數與實際效能的差別,希望可以在參加活動有機會贏取大獎之外,也能進一步的了解到如何透過記憶體的超頻與選擇正確的頻率運作來讓整體的效能更加的提升,當然,好馬要配好鞍,選擇功能與效能皆具備的優良主機板更是不可或缺,還沒入手MSI B560主機板的朋友可得趕快下單了。


★還沒參加的朋友看這裡→活動直通車【尋找微星B560超頻王】

記憶體超頻教學
想要將記憶體超頻,基本上就是如上一篇BIOS設定的操作方式直接進入主機板的BIOS中對記憶體相關參數進行微調,只不過玩家可以先依照優先順序分別為:時脈、電壓、CL值等項目來做調整。

一般來說,第一次插入記憶體時,如果記憶體有支援XMP功能的話,進入BIOS後啟動XMP,主機板會自行讀取與載入設定、無須玩家手動調整(會以記憶體標示貼紙的設定來運作),若是不支援XMP功能的版本也不用擔心,基本上也會以標示的預設值來運作,但若出現不開機現象,恐怕就有可能出現相容性問題,可以找記憶體或主機板廠商回報問題(或退換貨),因此在超頻之前可以先查看一下採用的記憶體標示是怎樣的預設值再來做調整參考。

那什麼時候需要手動調整參數?
a)想要比預設值更高的頻率或更緊或更鬆的參數。(這裡是針對沒有XMP的記憶體來說,如果支援XMP的話,只要啟動XMP就可以了)
b) XMP不開機、手動調整參數看看能不能開機,或者想要比XMP更高的頻率或更緊或更鬆的參數。

記憶體在產品包裝或官網上都有提供記憶體的設定參數,在超頻之前建議先依照參數輸入,確定真的能夠達到官方所說的表現。


在驗證確定能達到官方數值之後,我們便可再次進入BIOS介面進行超頻挑戰啦!一開始,玩家可以先在不改動其他參數的情況下直接微調「時脈」,但不建議一口氣調整太大的幅度,如此重複追加直到主機板無法開機,此時主機板的除錯燈號會停在DRAM,或是出現Memory Overclock Fail的提醒畫面。

現今的主機板幾乎都會配有除錯LED燈,如果發現螢幕無法亮起,且主機板的「DRAM」指示燈持續恆亮,就代表記憶體參數錯誤,需要重置BIOS。


當單純提高時脈已無法順利開機後,玩家可以試著微幅調整電壓,以每一次0.5V的形式緩慢追加,倘若電壓來到1.35V之後還是無法成功達到指定時脈時,便需要考慮是否繼續追加電壓或是選擇調整CL值,如果選擇升高電壓則到了1.5V後就建議停手,以防過高的電壓燒毀主機板和記憶體。

不過玩家也不用感到太大的壓力,現今的主機板也多會有防護和警告設計,以微星的主機板來說,當電壓超過BIOS認定的建議值時,數值便會呈現「紅色」,警告此操作可能有損壞硬體的風險。

記憶體的電壓追加要適可而止,以防損壞主機板和記憶體。


另外,玩家如果是比較經驗老道的超頻好手,又剛好使用的是Intel平台的話,10代處理器可以嘗試調整CPU SA和CPU IO電壓,而最新的11代處理器可以嘗試CPU SA和新增的CPU IO 2 Voltage (RLK Memory) 選項,藉由調整CPU對記憶體管理方面的電壓,來獲得提高速率的可能。

調整完時脈和電壓,找到最高可開機時脈後,接下來可以嘗試放鬆CL值,繼續把時脈往上超,看看原本無法開機的時脈是否可以開機。通常頻率越高,需要搭配比較鬆的參數來提高成功的機率。不過比較鬆(數字比較大)的CL值會拉長延遲時間,影響效能。本次超頻大賽比的是最高時脈,所以效能就暫時先忽略,以能開機、截圖為主

CL值在調整上「依序」有tCL、tRCD、tRP和tRAS四大項,在數值的調整上,會優先以tCL為主,可以微幅的微調(例如原本tCL為16,則向上+2調升至18),至於其他的數值因為現在的主機板已經相當先進,可以選擇交給主機板自動對應,倘若自動對應失敗,可試著增加更多(如 +4),這部分可能需不斷反覆測試。

CL值的設定畫面如上,玩家可以先試著調整tCL,如果失敗,再調整tCL以外參數。


最後,記憶體的超頻表現也會和溫度有相關,所以記得要讓主機保持良好的散熱,才能提高成功的機率,有些記憶體已經有加裝散熱片,或許玩家也可以將被動散熱改為主動散熱,例如幫記憶體上方加裝風扇或是改採一些專用的水冷套件等。

另外,記憶體本身也有體質問題,這時候就要看人品了,如果真的嘗試多次接無法順利超頻上去,建議換其他組記憶體試試,畢竟剛好人品爆發的話,一次就超到相當高的頻率也說不定。

超頻故障排解
超頻的過程中需要頻繁的調整參數,也就相對代表過程會遭遇無數次的失敗(小編也受過無數次打擊),而主機板在面對記憶體數值異常時,通常有兩種表現模式:進入Memory Overclock Fail黑畫面、或EZ Debug燈號停在DRAM、沒有畫面輸出。

超頻失敗畫面類似上圖(依主機板型號、廠牌而有不同),整個畫面多以黑底白字的內容,告知記超頻失敗,要求進入BIOS中重新設定,或載入預設值後繼續。


進入Memory Overclock Fail畫面相當好解決,只要按下鍵盤的「F1」重新回到BIOS中重新調整參數即可;後者則比較麻煩,需要透過清除CMOS的方式來讓主機板回到初始狀態,其主要的操作方法有兩種:

第一種形式比較簡單,現在的主機板都會配置Clear CMOS的實體按鈕或是腳針,將電腦關機後將其按下或是用螺絲起子觸碰腳針約2~3秒後,再重新開機即可。

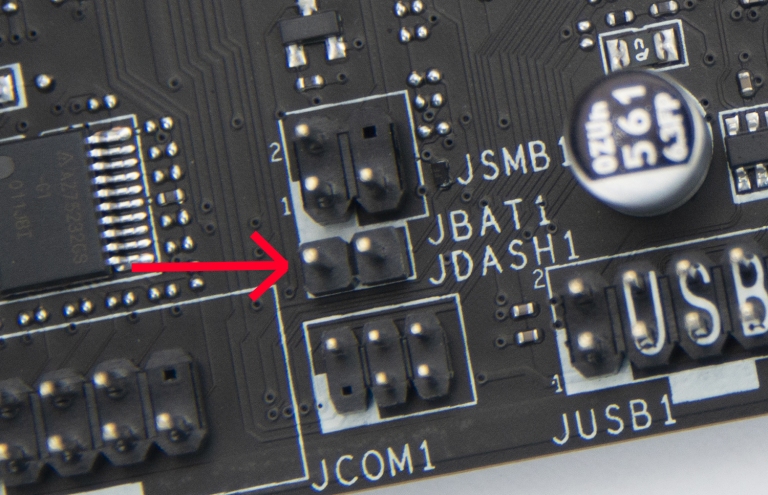

每一家主機板「Clear CMOS」的腳針稱呼都不太一樣,像是微星的主機板就稱為JBAT1(紅圈處)。

一些比較高階的主機板會在電源插槽旁或後端I/O加入獨立Clear CMOS按鈕。


第二種形式就要動手一下,同樣是在電腦關機的情況下,將主機板上的水銀電池取下並重新插回,即能夠重新設置BIOS了。

取下主機板上水銀電池也能達到清除CMOS的效果,只是執行上就需要玩家動動手囉。


效能實測
接下來小編簡單實測一下記憶體超頻在效能表現上差異吧!本次測試除了一般的提升頻率之外,也同時測試了高CL值對記憶體的影響,讓大家能夠更清楚超頻的數值與實際體驗的影響。

首先,先將兩條DDR4-2666記憶體提升至DDR4-3200、DDR4-3600,參數設定上,在調成DDR4-3600時將電壓提從1.2提升至1.3V,CL則固定在16,其餘交給主機板自動調整。

根據MaxxMem的結果,記憶體在DDR4-2666的時候,整體成績在27.21 Gb/s,而到了DDR4-3600時,成績則提升到了29.73 Gb/s,有著相當大幅度的提升。

記憶體在DDR4-2666的參數

AIDIA 64 Extreme和MaxxMem的數據。

記憶體在DDR4-3200的參數

AIDIA 64 Extreme和MaxxMem的數據,可以看到在MaxxMex的整體成績大幅提升到了29Gb/s。

DDR4-3600的參數。(此處將主機板的電壓提升到1.3V)

數據上DDR4-3600的表現已經快要達到30Gb/s。


接著我們來看看CL值對於效能表現的影響,在同樣是DDR4-3600的情況下,小編刻意地將tCL一舉從16拉升至32,整題的成績下降到了25.87 Gb/s,效能甚至比DDR4-2666還不如,這也就是為什麼CL值會是超頻最後手段,畢竟它可是會減損整體效能的啊,因此如何在時脈與CL值之間取得平衡,就是記憶體超頻的最奧妙之處。

在不改動其他設定的前提下,一舉將DDR4-3600的CL值拉升到32-40-40,以此來測試高CL值對於記憶體的效能影響。

同樣是DDR4-3600,但是記憶體的總分只剩下25.87 Gb/s。

在這邊讓大家對照AIDA 64 Extreme中不同時脈、CL值對效能的影響,可以看到DDR4-3600在tCL 32的情況下,讀取和拷貝的效能比tCL 16下的DDR4-3200還差。

MaxxMem的表現是計算讀取、拷貝、寫入三者的總成績,結果tCL 32的DDR4-3600的整體效能甚至連DDR4-2666還遭。


失敗為成功之母,朝向超頻王者前進吧!
在超頻的過程中,玩家會面臨不斷遭遇失敗,需要頻繁的在清除CMOS和調整參數之間反覆操作,但為了挑戰自身技術極限、又或是為電腦帶來更好的效能,這都是它的必經之路,請各位玩家不要氣餒,相信皇天不負苦心人,只要多加嘗試,必能找出最佳參數的。說了這麼多,還沒參加的朋友可得動作加快,快把手邊的MSI B560主機板搭配記憶體超超看,截圖以及填寫資料就可以上傳囉!

以上就是超頻教學的全部內容,希望能替各位玩家帶來幫助,再次提醒,千萬別忘了在嘗試的過程中,記得保存與上傳資料到微星的競賽網頁,才能有機會在賽事中脫穎而出,拿下大獎喔!祝大家都能超頻成功~
