東芝推出採用最新封裝的光繼電器實現高密度貼裝
(本資訊由廠商提供,不代表PCDIY!立場) 2020-09-22 12:18:45
東芝電子元件及儲存裝置株式會社(東芝)推出三款光繼電器TLP3480、TLP3481和TLP3482,這三款光繼電器均採用P-SON4封裝。新封裝的貼裝面積顯著小於SOP封裝;新產品已開始出貨。
這三款新型光繼電器均提供了可媲美SOP封裝產品的斷態輸出端額定電壓和導通額定電流。取決於具體器件,額定值從30V/4.5A到100V/2A不等。

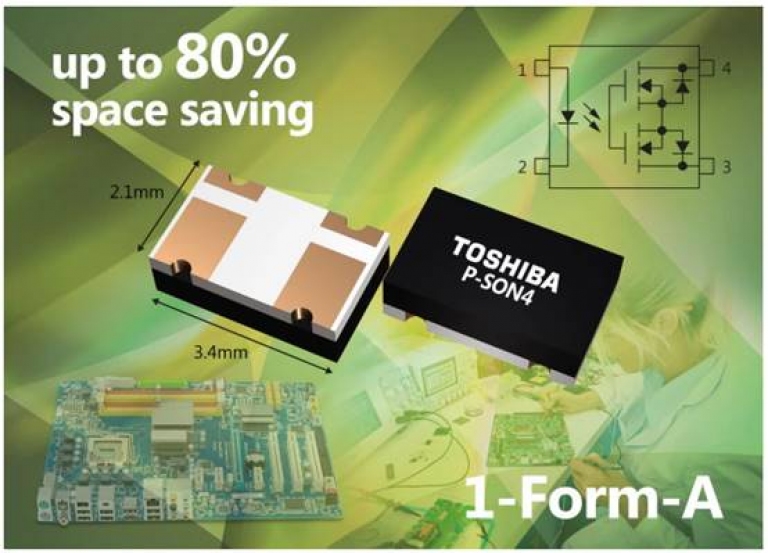

新型P-SON4封裝的貼裝面積為7.2mm²(典型值),比2.54SOP4封裝小74%,比2.54SOP6封裝小84%,非常適合高密度貼裝。此外,這些繼電器在接收器中還採用了東芝最新的MOSFET晶片[1],實現了低導通電阻。
三款階具備高導通額定電流,分別為4.5A、3A和2A。這些光繼電器能夠廣泛應用於多種類型的測量設備應用。
· 探測卡
· I/O介面板
· 高導通額定電流
TLP3480:斷態輸出端額定電壓:30V,導通額定電流:4.5A
TLP3481:斷態輸出端額定電壓:60V,導通額定電流:3A
TLP3482:斷態輸出端額定電壓:100V,導通額定電流:2A
注:
[1] TLP3480、TLP3481和TLP3482均採用基於溝槽柵結構的U-MOS工藝生產。
這三款新型光繼電器均提供了可媲美SOP封裝產品的斷態輸出端額定電壓和導通額定電流。取決於具體器件,額定值從30V/4.5A到100V/2A不等。
新型P-SON4封裝的貼裝面積為7.2mm²(典型值),比2.54SOP4封裝小74%,比2.54SOP6封裝小84%,非常適合高密度貼裝。此外,這些繼電器在接收器中還採用了東芝最新的MOSFET晶片[1],實現了低導通電阻。
三款階具備高導通額定電流,分別為4.5A、3A和2A。這些光繼電器能夠廣泛應用於多種類型的測量設備應用。
應用
· 半導體測試設備(記憶體、SoC、LSI等測試設備)· 探測卡
· I/O介面板
產品特點
· 新型小型封裝P-SON4:2.1×3.4mm(典型值),貼裝面積7.2mm²(典型值)· 高導通額定電流
TLP3480:斷態輸出端額定電壓:30V,導通額定電流:4.5A
TLP3481:斷態輸出端額定電壓:60V,導通額定電流:3A
TLP3482:斷態輸出端額定電壓:100V,導通額定電流:2A

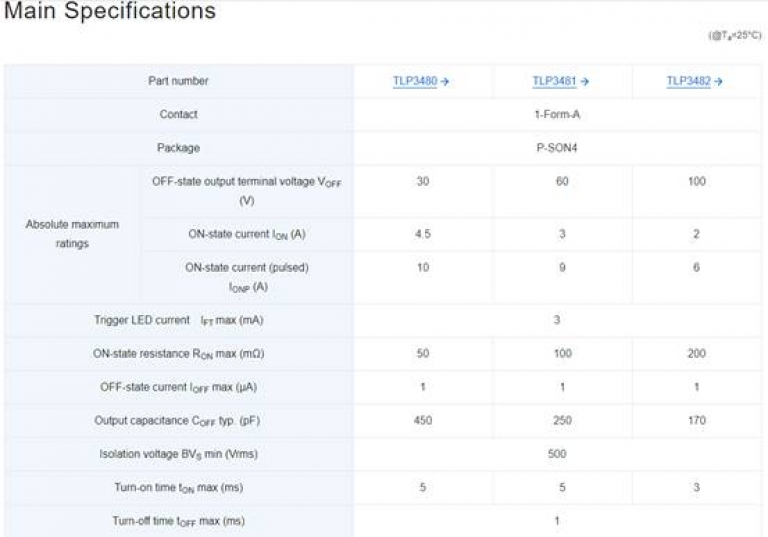

產品規格
注:
[1] TLP3480、TLP3481和TLP3482均採用基於溝槽柵結構的U-MOS工藝生產。
