東芝電子元件及儲存裝置株式會社（東芝）推出一款1350V分立式絕緣閘雙極型電晶體(IGBT) - GT20N135SRA，適用於檯面式電磁感應加熱(IH)調理爐、IH電子鍋、微波爐及其他家用電器的電壓諧振電路。即日起出貨。

GT20N135SRA的集極-射極飽和電壓[1]為1.75V，二極體順向電壓[2]為1.8V，分別比目前產品[3]低約10%和21%。IGBT和二極體在高溫(TC=100℃)下均具有改善導通損耗特性，新型IGBT可幫助降低設備功耗。還具有0.48℃/W（最大值）的晶片到外殼熱阻，也比目前產品[3]低約26%，進而簡化熱設計。
＇
新款IGBT可抑制設備開啟時流過諧振電容器的短路電流。其電路電流[4]峰值為129A，比目前產品[3]降低約31%。隨著安全操作範圍的擴大，與當前產品[3]相比，它讓設備設計變得更加輕鬆。

主要特性

• 低傳導損耗：
V CE（飽和）= 1.6V（典型值）（IC = 20A、VGE = 15V、Ta = 25℃時）
VF = 1.75V（典型值）（IF = 20A、VGE = 0V、Ta = 25℃時）
• 低晶片到外殼熱阻：Rth（結到外殼）= 0.48℃/W（最大值）
• 抑制設備開啟時流過諧振電容器的短路電流
• 廣泛的安全操作範圍

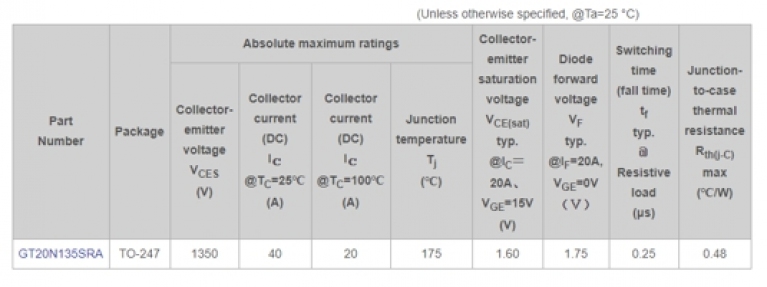

主要規格
