開箱評測
除了雙M.2插槽更有D-Sub輸出，ASRock B450 Fatal1ty Gaming K4
文．圖／Bisheng 2018-07-31 21:00:00
B450 Fatal1ty Gaming K4視覺感相當樸素，黑色印刷電路板搭配灰色線條點綴，僅晶片組部位會發光，並沒有炫目的燈光與I/O遮罩等設計配置。其I/O背板頗有意思，保留了2組USB 2.0與PS/2，顯示輸出則是D-Sub、HDMI 1.4、DisplayPort 1.2各一，儘管欠缺HDMI 2.0仍然可以達成4096 x 2160 @ 60Hz 訊號輸出目的。總計4組USB 3.1 Gen 1（Type-A），搭配Type-A/C各一的USB 3.1 Gen 2，另有1組19pin內接擴充埠，高速USB介面配置得當。
I/O背板配置算是均衡，最特別的是提供了D-Sub，不過得留意HDMI 1.4並未能夠良好對應4K輸出。
處理器電源迴路採用較多相數設計，標榜總計9相DIGI數位電源設計，主打搭配高效電感等用料。
4支插槽記憶體可安裝總和容量64GB，超頻時脈標示為DDR4-3200+，一旁還有LED燈條插座等配置。
音效迴路設計規模簡化，編解碼器運用4顆ELNA電容器來點綴，另外整合Creative音效功能軟體。Gigabit乙太網路並非採用Intel設計方案，而是Realtek型號RTL8111H控制器，想必也是基於價格、定位之故。而音效迴路設計規模較小，以Realtek型號ALC892編解碼器作為基礎，搭配4顆ELNA電容器構成，另外提供Creative Sound Blaster Cinema 5音效功能軟體套件。磁碟介面配置SATA 6Gb/s數量最大化為6組，但其中2組是由ASMedia型號ASM1061控制器提供。而其2組M.2插槽，M2_1支援Type 2280、PCIe 3.0 x4、SATA 6Gb/s，它是和PCIEX4插槽連動，至於M2_1設定是Type 22110、PCIe 3.0 x2、SATA 6Gb/s，和SATA 3/4有連動關係式。
總計6組SATA 6Gb/s，其中2組並非來自處理器端，而是透過第三方SATA 6Gb/s控制器提供。
計有2組M.2插槽，共通點是都沒有散熱片搭配，不過卻都能使用PCIe 3.0與SATA介面固態硬碟。
UEFI BIOS介紹套用Fatal1ty Gaming系列風格設計，內部依B450所需最佳化配置。
附加軟體以App Shop作為主軸，包含XFast LAN等硬體控制相關項目，都可以在此下載到。處理器電源迴路設計標榜總合9相，簡單而言處理器6相、處理器內顯3相，如此確保高階處理器供電無虞。儘管本身沒有浮誇的燈光設計，但仍然提供2組LED燈條、1組AMD散熱器LED燈等插座，可透過ASRock RGB LED軟體來設置。基於ATX尺寸設計，系統散熱配置稱得上齊備，處理器端有標準風扇與水冷幫浦，而3組系統風扇都兼容水冷幫浦，可以輕鬆構成良好散熱條件。
3DMark - Fire Strike：內顯。
3DMark - Time Spy：獨顯。

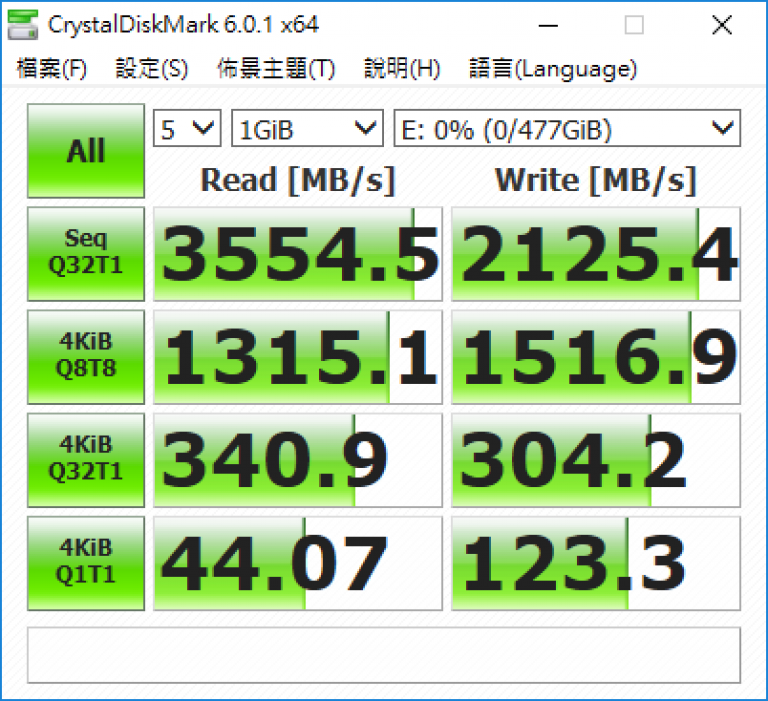

CtystalDiskMark：NVMe磁碟傳輸表現。
CtystalDiskMark：USB 3.1 Gen 2傳輸表現。
PCMark 10。測試平台配備
處理器：AMD Ryzen 5 2400G記憶體：G.Skill F4-3200C14D-16GFX
顯示卡：ASUS ROG Strix GTX 1070 Ti A8G Gaming
系統碟：Plextor S3C 512GB
資料碟：Samsung 960 PRO 512GB、Seagate 600 SSD 240GB x2
硬碟外接盒：AkiTiO NT2 鐵甲威龍 U31C
電源供應器：Antec High Current Gamer 850W
作業系統：Microsoft Windows 10中文專業版64bit
廠商資料
廠商：ASRock官網：＃連結＝https://www.asrock.com/index.tw.asp[
B450 Fatal1ty Gaming K4視覺感相當樸素，黑色印刷電路板搭配灰色線條點綴，僅晶片組部位會發光，並沒有炫目的燈光與I/O遮罩等設計配置。其I/O背板頗有意思，保留了2組USB 2.0與PS/2，顯示輸出則是D-Sub、HDMI 1.4、DisplayPort 1.2各一，儘管欠缺HDMI 2.0仍然可以達成4096 x 2160 @ 60Hz 訊號輸出目的。總計4組USB 3.1 Gen 1（Type-A），搭配Type-A/C各一的USB 3.1 Gen 2，另有1組19pin內接擴充埠，高速USB介面配置得當。
I/O背板配置算是均衡，最特別的是提供了D-Sub，不過得留意HDMI 1.4並未能夠良好對應4K輸出。處理器電源迴路採用較多相數設計，標榜總計9相DIGI數位電源設計，主打搭配高效電感等用料。4支插槽記憶體可安裝總和容量64GB，超頻時脈標示為DDR4-3200+，一旁還有LED燈條插座等配置。音效迴路設計規模簡化，編解碼器運用4顆ELNA電容器來點綴，另外整合Creative音效功能軟體。Gigabit乙太網路並非採用Intel設計方案，而是Realtek型號RTL8111H控制器，想必也是基於價格、定位之故。而音效迴路設計規模較小，以Realtek型號ALC892編解碼器作為基礎，搭配4顆ELNA電容器構成，另外提供Creative Sound Blaster Cinema 5音效功能軟體套件。磁碟介面配置SATA 6Gb/s數量最大化為6組，但其中2組是由ASMedia型號ASM1061控制器提供。而其2組M.2插槽，M2_1支援Type 2280、PCIe 3.0 x4、SATA 6Gb/s，它是和PCIEX4插槽連動，至於M2_1設定是Type 22110、PCIe 3.0 x2、SATA 6Gb/s，和SATA 3/4有連動關係式。
總計6組SATA 6Gb/s，其中2組並非來自處理器端，而是透過第三方SATA 6Gb/s控制器提供。計有2組M.2插槽，共通點是都沒有散熱片搭配，不過卻都能使用PCIe 3.0與SATA介面固態硬碟。UEFI BIOS介紹套用Fatal1ty Gaming系列風格設計，內部依B450所需最佳化配置。附加軟體以App Shop作為主軸，包含XFast LAN等硬體控制相關項目，都可以在此下載到。處理器電源迴路設計標榜總合9相，簡單而言處理器6相、處理器內顯3相，如此確保高階處理器供電無虞。儘管本身沒有浮誇的燈光設計，但仍然提供2組LED燈條、1組AMD散熱器LED燈等插座，可透過ASRock RGB LED軟體來設置。基於ATX尺寸設計，系統散熱配置稱得上齊備，處理器端有標準風扇與水冷幫浦，而3組系統風扇都兼容水冷幫浦，可以輕鬆構成良好散熱條件。
3DMark - Fire Strike：內顯。3DMark - Time Spy：獨顯。CrystalDiskMark：NVMe磁碟傳輸表現。AS SSD Benchmark：USB 3.1 Gen 2傳輸表現。PCMark 10。測試平台配備
處理器：AMD Ryzen 5 2400G記憶體：G.Skill F4-3200C14D-16GFX
顯示卡：ASUS ROG Strix GTX 1070 Ti A8G Gaming
系統碟：Plextor S3C 512GB
資料碟：Samsung 960 PRO 512GB、Seagate 600 SSD 240GB x2
硬碟外接盒：AkiTiO NT2 鐵甲威龍 U31C
電源供應器：Antec High Current Gamer 850W
作業系統：Microsoft Windows 10中文專業版64bit
廠商資料
廠商：ASRock官網：www.asrock.com
