華碩RT-AC68U AC1900 2 Pack套裝組,建構家庭AiMesh無縫上網環境,開箱深度測試

文.圖/Johan 2018-07-23 16:00:00
俗話說,Wireless Router (無線路由器)是智慧家庭的第一道關口,負責提供與掌管家裡各種連網裝置的有線與無線連網需求,隨著無線連網裝置(手機、平板、筆電,以及其他各式裝置)在連線速度上的提升,路由器的規格也越來越講究,不僅要能處理多人同時連線,還要提供完整的無線覆蓋率,以提供暢通無阻的連網環境。

Mesh網狀網路,輕鬆延伸無線訊號

然要打造全覆蓋率的無線上網環境,又不想裝那種高功率天線的路由器產品來加強訊號的話,這時候選擇Mesh (網狀)網路的架構,會比較實際且划算。透過兩台以上的實體Router產品,將其中一台設定為主路由器(Router),其他設定成節點(Node),以串成一整個覆蓋綿密的網狀網路系統,如此一來,就能讓場域內的每位使用者,都能享有無縫接軌、自動切換的無線網路上網環境。

華碩(ASUS)所推出的全新AiMesh技術,就是具備能將無線網路延伸的絕佳技術,其最大的特色在於可適用在自家多台不同等級的Router,以組成多點無線分享網路。目前可支援AiMesh技術的華碩路由器中,從入門到高階依序有RT-AC68U、RT-AC86U、RT-AC88U、RT-AC5300、ROG Rapture GT-AC5300,未來還會持續增加。因此只要你買的是這些路由器,就可以輕鬆組成AiMesh的網路架構。

這次要介紹的是入門款的RT-AC86U,華碩特別包裝成2 Pack套裝組,裡面提供兩組RT-AC86U的路由器,讓您可以直接布建屬於自己的AiMesh網狀網路。

ASUS RT-AC68U無線路由器2 Pack套裝組,外包裝以「AiMesh智慧網路系統」為主打功能


入門款華碩RT-AC68U雙包裝組,時尚造型 + AiMesh一次購足

為讓消費者一次體驗到AiMesh技術的好處與優勢,華碩將該公司熱銷多年的RT-AC68U AC1900機種重新包裝,特別推出RT-AC68U的2 Pack套裝組,盒內直接提供兩組RT-AC68U的Router,讓消費者可以將其中一台選定為主路由器(AiMesh Router),另一台設定為節點(AiMesh Node),兩台串起來以延伸Wi-Fi訊號,讓無線訊號範圍延伸。若消費者家裡就已擁有華碩其他款相容於AiMesh的路由器,只要將韌體升級到最新版,就可以直接使用,搭配第二台以上的其他AiMesh路由器,來讓整個無線訊號完整覆蓋到整個家中。

ASUS RT-AC68U雙包裝,外盒也提到可以利用手機來管理所有裝置


ASUS RT-AC68U雙包裝,外盒另一邊提到AiMesh的運作,即單一Wi-Fi名稱自動切換


華碩的RT-AC68U採用直立式擺放設計,搭配可拆式的3天線設計,可自由調整天線的接收角度,讓其能接受到四面八方的無線訊號。在外型部份,機子採用黑色為主題色,搭配前方表面採用菱格紋的時尚設計,並在前右上方ASUS Logo上燙金,搭配下方的各式低調藍色的訊號指示燈。在機子的後方,則提供各式LAN與USB連接埠,以滿足各種連接需求,下方還有透明壓克力的Asus Logo,使該Router放在客廳或房間角落,也能呈現出高貴典雅的氣息。

開箱囉!裡面分成兩層,上面有一台ASUS RT-AC68U


拿起上層之後,下層還有一台ASUS RT-AC68U


清點2 Pack的包裝內容,含路由器x2、可拆式天線x3 x2、變壓器x2、網路線x2、保固卡x2、說明書x2、快速設定說明x2、光碟片x2,真的是雙雙對對!


變壓器輸出規格為19V 1.75A,支援100-240V輸入


華碩RT-AC68U硬體配備

RT-AC68U的硬體配置方面,採用Broadcom BCM4708A0 Cortex-A9處理器(800MHz,雙核心),並配置256MB記憶體,與128MB快閃記憶體,提供足夠的運算空間。在無線網路設計方面,採用3T3R設計,支援Broadcom的TurboQAM技術,可提供2.4GHz 11b/g/n(原11n的450Mbps加快至600Mbps)與5GHz 11ac/n/a (高達1300Mbps)總計高達1900Mbps的傳輸效能,以確保網路中的每位使用者,皆享有順暢的HD影音串流與資料傳遞的體驗。

RT-AC68U路由器,與可拆式天線x3


RT-AC68U路由器裝上電線後的樣子,天線角度可自由變換


正面右上角的ASUS Logo有燙金,頗具質感


正面下方的指示燈號清晰明瞭,搭配菱格紋的時尚設計


採用低調的藍色LED燈來顯示各種狀態,LED燈亦可關閉


在對外連接埠設計方面,提供5組Gigabit網路埠(1組為WAN埠,4組為LAN埠),以提供快速且穩定的有線網路對內與對外連線。此外並提供USB 2.0與USB 3.0連接埠,可以用來連接隨身碟、行動硬碟、印表機等周邊裝置,以做為資源共享或下載應用,甚至可提供3G/4G行動網路備援,讓您就算固網無預警斷線時,也能先以手機網路來提供家庭網路的上網需求。

RT-AC68U的背面,有各式連接埠與按鈕,採用站式設計,因此無法壁掛。下方的ASUS Logo在先前的版本有提供白色LED發光設計,這次的版本則不會發亮


路由器背後從右至左依序有:4組GbE LAN埠、LED on/off鈕(可關閉前面的指示燈)、1組GbE WAN埠、USB 3.0與USB2.0埠(可連接外接儲存周邊或USB Modem/Android手機)、開關鈕、電源孔、Reset鈕


路由器側面,還有WPS鈕、Wi-Fi開關鈕(若不需要Wi-Fi,想當成單純有線Hub,就可以使用此鈕)


路由器底部有止滑橡膠墊,可以安穩的站著擺放


華碩RT-AC68U的軟體介面

接下來就介紹華碩路由器的使用介面,只要透過網頁瀏覽器來連接到router的Web設定頁面 (出廠值是連到 192.168.1.1),然後登入管理者帳號之後,即可進入ASUS無線路由器的主畫面。以檢視與設定各項功能。一般主畫面都可以直接看到對外網路(WAN)的連線狀態、無線網路的安全層級/SSID名稱與授權方式、區域網路IP與LAN和WLAN的MAC位置,並可顯示出已連線的裝置(用戶)數,USB 3.0/2.0埠的連線裝置,以及稍後要介紹的主角-AiMesh使用狀態。

路由器主要設定畫面,提供完整的訊息與各種設定頁面,下方新增了一個AiMesh節點的圖示(後詳述)


透過Adaptive QoS智慧流量管理,可檢視與設定各連線裝置的上傳與下載使用頻寬,以及優先權!


在軟體介面中,一般的有線網路與無線網路細部設定,RT-AC68U應有盡有,加上提供趨勢的AiProtection 監護人控制以及隱私權防護系統,以提供隱私安全與網路分級的安心上網環境,此外當USB埠接上了儲存裝置或印表機,亦可設定成個人或家庭專屬的檔案/FTP/多媒體/印表機/Mac備份伺服器,以便在家庭任一個角落使用這些資源,亦可透過Asus Ai Cloud手機App來透過網際網路存取這些資源,在外也能使用自己所打造的個人雲。

內建Trend Micro趨勢安全技術,提供網路保護與家長電腦控制程式


AiProtection智慧安全防護功能,可藉由路由器安全評估,來得知目前路由器的設定值,是否安全


當然若想要以eMule或是BT下載各式資源時,也可以透過Download Master來達成,不需要開電腦即可在背景將檔案下載至USB儲存裝置,可說是非常方便。

雙WAN功能,可判定當固網連線有問題時,也能透過USB連接Android手機來暫時以3G/4G來上網,家裡對外網路不中斷


USB埠連接了儲存裝置、印表機、USB Modem/Android手機之後,即可做這些應用


透過下載AiCloud 2.0手機App,即可經由手機來存取USB儲存裝置內容、進行資料同步至雲端硬碟,甚至可以遠端存取電腦內容或喚醒電腦(Wake on LAN)


透過手機的AiCloud App (支援iOS與Android手機),即可在近端(LAN)或遠端(3G/4G)來存取家裡的電腦或連接在Router上面的儲存裝置


以AiCloud App來遠端存取連在Router上面的USB隨身碟,並可直接開啟各種檔案


AiMesh設定介紹

這次的ASUS RT-AC68U 2 Pack套裝組,已經內建最新韌體,可支援華碩最新的AiMesh技術。使用時,只要選其中一台來設定成AiMesh Router(路由器主機),並將這台Router擺在與固網(ADSL/VDSL/FTTX)最近的點,並利用網路線連接至WAN埠上即可。至於另一台則設定成AiMesh Node(網路節點),並擺放在需要加強訊號的位置(例如樓梯間,離Router比較遠的地方)即可。以下就分別來介紹如何設定AiMesh Router和AiMesh Node。

AiMesh Router (路由器端) 設定
若你家裡還沒設定好Router,那就可以先進行設定AiMesh Router的動作,將RT-AC68U路由器插上並開啟電源,然後將網路線與電腦連接,首次設定時只要在瀏覽器網址列輸入 http://router.asus.com (或192.168.1.1),就可以進入Router的設定畫面。以下就是接下來的設定步驟。

首次進入RT-AC68U的設定頁面,選擇「手動設定」


運作模式頁面,選擇「Choose Operation Mode」


RT-AC68U支援這些模式,此時選「AiMesh」


看一下解說後,按「下一步」


選擇AiMesh的角色,這時候選擇「AiMesh router」


接下來就是Router的一些必要設定了,按「手動設定」


選定連線類型(例如PPPoE),並輸入密碼,即可進入下一步


再來就是設定無線網路了,輸入2.4GHz和5GHz的網路名稱與密碼,然後繼續


AiMesh Router的基本設定已經完成了。接下來可以選擇「I’m done」


AiMesh Node (節點端) 設定
再來將其他要當成AiMesh Node的RT-AC68U放置在離AiMesh Router不要太遠處,以便進行首次連結。同樣先將RT-AC68U路由器插上並開啟電源,同樣先用網路線與電腦連接,也可以透過手機首次設定時只要在瀏覽器網址列輸入 http://router.asus.com (或192.168.1.1),就可以進入設定畫面。以下就是接下來的設定步驟。

運作模式頁面,可以直接選擇設定成「AiMesh node」


或者在AiMesh設定中,選擇設定成「AiMesh node」


設定AiMesh Node完成。接下來準備與AiMesh Router連線,按「下一步」之後,就要用電腦/筆電/手機連接到Router那端來進行設定


這邊的大意就是可以把電腦/筆電/手機改連到Router那端,不管是透過有線或無線都可以,以便繼續設定Router


連到AiMesh Router這端了,點擊「AiMesh」那個Icon


右邊會出現AiMesh的節點清單,以及搜尋的按鈕,按「搜尋」


搜尋過程中,若AiMesh節點放太遠,就可能會出現這個畫面,此時要稍微調整一下AiMesh Node的位置


若搜尋到的話,右邊就會顯示找到的AiMesh節點名稱,包含Router機種、MAC位置,與Wi-Fi訊號強弱


點一下那個Router,就會詢問是否加入AiMesh系統


稍等一下,就會成功將該節點加入AiMesh系統。(畫面也提醒若兩者之間想要用有線來串接的話,在AiMesh節點那邊就要連到WAN那個埠)


成功加入AiMesh Node,左邊Icon會出現節點數:1,右邊則會列出所有加入AiMesh系統的AiMesh節點清單


日後若有多買AiMesh的Router,也可以依樣加入Node,並點選該Icon來看該AiMesh Node的細節。在新開啟的視窗中,可以進而更改位置、連線優先順序等等


可更改各Router的位置,可依照實際擺放位置來命名,以便未來好辨認


AiMesh Node檢視、維護、韌體更新與角色更換
串接好的AiMesh系統,未來若有新版韌體,或者想要更換Router的運作模式,都可以透過主畫面來設定。韌體更新部份,在Router端只要按照原來的升級方式,選系統管理、韌體升級,即可檢視Router和Node端的韌體版本,並進行更新。此外像是要檢視是否斷電,新增或移除節點,以及變換AiMesh Router/Node的角色,都可以在Router主畫面來進行設定。

透過在AiMesh Router端的系統管理、韌體更新,即可分別針對router和node進行升級韌體的動作


若AiMesh Node中,其中有一台斷電或故障,此時透過AiMesh Router的檢視畫面,即可看得一清二楚


若是要刪除多餘的Node,可以在右邊的節點清單,點擊該Router右上角的- (減號),即可將該Node自AiMesh系統移出


日後若有要變更AiMesh系統內的角色,只要在設定畫面中,選擇變更AiMesh Node,即可恢復成原廠設定值


AiMesh效能測試

這次PCDIY!以「跨室內區域」與「室內外延伸」的兩個場景,來進行測試RT-AC68U 2 Pack套裝組的效能。將RT-AC68U其中一台當成AiMesh Router,放在4F辦公室的IT設備室內,並將WAN埠連接到中華電信光世代(100M/40M)數據機,做為對外與辦公室整體的路由器主機,該IT設備室附有外門,平常都會關閉起來。接下來,再將另一台RT-AC68U當成AiMesh Node,以進行兩種場景測試。

以LAN連接至AiMesh Router,測試中華電信光世代(100M/40M)的傳輸速度,有接近全速的水準


測試方式說明
第一次的「跨室內區域」測試,先將AiMesh Router放置在筆者的工作區,大約離筆者的電腦1公尺、離主Router大約6公尺,中間有一道牆擋住,主要是測試AiMesh在室內的Mesh節點自選與切換能力,以及傳輸效能。

接下來,第二次的「室內外延伸」測試,則將AiMesh Node改放到離大樓窗戶很近的會議室旁,離AiMesh Router大約5公尺距離,主要是測試從室外1F連接到這台AiMesh Node,是否也能以全速的方式傳輸檔案!兩次測試,筆者都是透過iPhone 6的Wi-Fi來連接到AiMesh系統,並透過SpeedTest App來進行測試。

測試結果說明
在測試結果方面,第一次的「跨室內區域」測試,主要是將Node訊號延伸到辦公室較遠處,此時站在(A)處,也就是離Router非常近的地方,手機則會自動與Router連線,此時上網路徑為「手機Router網際網路」,測試結果非常接近光世代的頻寬上限(88M/39.8M)。若移動到(B)處,也就是離Node非常近的地方,手機基本上還是可以會繼續跟Router連線,只是效能會稍微降低一點點(83.9M/39.1M),下載速度降個5%。

直接用Wi-Fi連接AiMesh Router,可以發揮接近全速的水準


▲圖A (1)跨室內區域測試,站在(A)處,來分別測試連接至AiMesh Router與AiMesh Node的效能


若此時將手機Wi-Fi關閉,再打開時,這時候手機就會連到AiMesh系統裡面最近的Node,也就是手機的上網路徑變成「手機NodeRouter網際網路」,此時的測試效能大概會降個7~12% (76.6M/37.2M)。若筆者以連到Node的方式走到(A)處,雖然Node離Router很近,只有6公尺,但AiMesh系統還是將手機網路繼續連到Node,以保持連線狀態,此時的測試效能也差不多跟在(B)一樣(77.4M/36.9M)。

▲圖B (1)跨室內區域測試,站在(B)處,來分別測試連接至AiMesh Router與AiMesh Node的效能


接下來進行第二次的「室內外延伸」測試,將AiMesh Node移到靠近窗戶附近,但是先不開機。接著筆者嘗試在(C)點直接連到AiMesh Router,是可以偵測到訊號,但連不上去,到(D)是完全偵測不到訊號的。此時上樓將AiMesh Node開機,然後再嘗試從(C)點去連AiMesh Node,結果可以偵測到訊號,並使用5GHz的Wi-Fi連線,測試上網效能大約降個23~33% (68.6M/26.8M),還算是可以接受的訊號品質。至於走到(D)點時,手機還是可以偵測到AiMesh Node的2.4GHz訊號(註:2.4GHz的傳遞距離比5GHz遠,但訊號較弱,速度較慢),嘗試連線之後,測試效能就降到75%左右(13.3M/5.8M),但至少確定是可以上網的,且訊號也非常穩定,多裝置連線也能保持應有的網速!

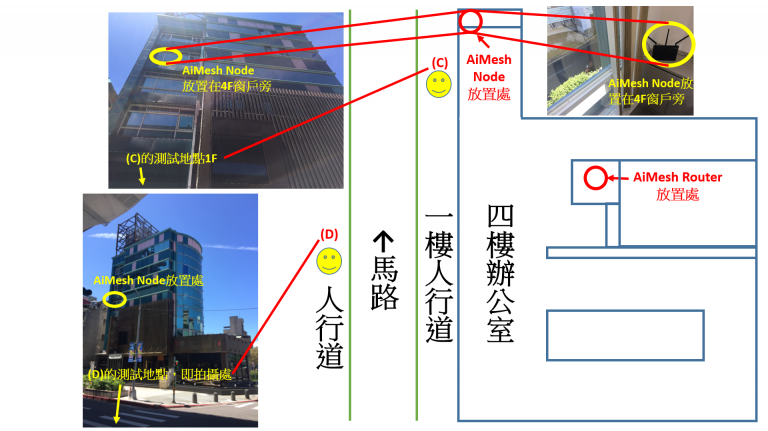

▲圖C (2)室內外延伸測試,站在1F正下方的(C)處,以及過馬路到(D)處,來測試連接到4F靠窗戶的AiMesh Node


在(2)室內外延伸測試中,站在1F正下方的(C)處,偶爾可以連到放在裡面的AiMesh Router,但就是無法上網

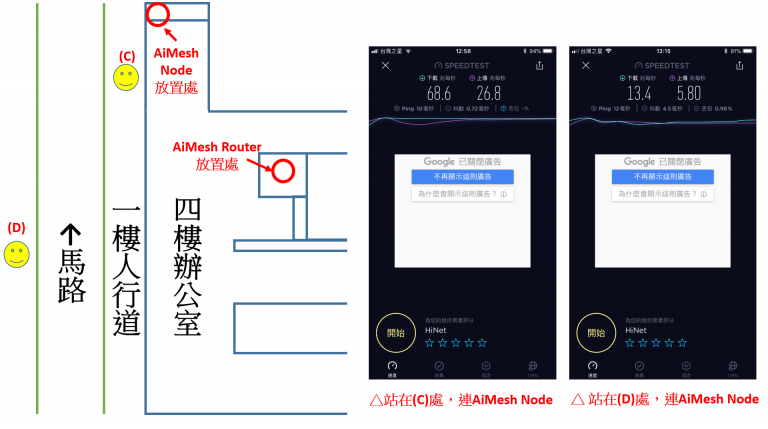

▲圖D (2)室內外延伸測試,分別站在(C)處與(D)處,來測試連接到4F靠窗戶的AiMesh Node效能


以下就是這次的整體測試結果,請參考表格與圖示。

AiMesh實際測試與結語

整體測試下來,可得知,AiMesh系統,對於需要在戶外安裝無線監控攝影機的用戶,可說是非常有幫助,能加強訊號的強度,讓攝影品質傳輸不中斷!對於上下樓層的用戶,或是透天厝的屋主來說,也只要裝個AiMesh Node在樓梯間或窗戶旁,即可將無線訊號傳遞到其他樓層,如此一來便可節省安裝網路線的施工費,更不需要申請多條ADSL,只要一台Router即可搞定,將整個場域設定成單一區網,以便統一管理。

若日後有需要加強訊號的地方,只要增加AiMesh Node即可。對於未來升級固網速度者,也只要更換高階一點的AiMesh Router即可,不需要整個網路系統都更換!整體而言,華碩的AiMesh智慧網路系統,可說是無線網路死角的最佳解藥,只要使用AiMesh相容的路由器產品家族,就可以串起來,非常具有彈性。適合推薦給大坪數辦公室、有上下樓層的家庭選購使用。

AiMesh系統的入門級商用機種-華碩RT-AC68U 2 Pack 套裝組,輕鬆建構無縫接軌的網路連線環境


華碩RT-AC68U AC1900 (2 Pack套裝組),是該公司入門級熱賣機種的改良版,不僅加入AiMesh,並可與同系列不同等級的相容路由器互相串起來,輕鬆建構個人雲與網狀網路功能,可滿足商用辦公室與入門玩家們的需求。PCDIY!在此特別推薦。


產品規格表
產品型號:RT-AC68U (2 Pack 套裝組)
主處理器:Broadcom BCM4708A0 雙核心800MHz
記憶儲存:128MB Flash+256MB RAM
按鈕設計:開關鈕、重置鈕、WPS鈕、Wi-Fi開關鈕、LED燈號開關鈕
指示燈號:電源、5GHz Wi-Fi、2.4GHz Wi-Fi、WAN、4組LAN (由右至左)
連接孔位:GbE LAN埠x4與GbE WAN埠x1,另有USB 3.0、USB 2.0埠各一
無線網路:BCM4360 支援2.4GHz 11b/g/n (600Mbps)、5GHz 11ac/n/a (1300Mbps)
天線設計:外部x3,可拆式設計(3T3R)
大小尺寸:220 x 160 x 83.3 mm
官方保固:3年保固

廠商資料:
廠商名稱:華碩電腦股份有限公司
廠商電話:0800-093-456
廠商網址:www.asus.com.tw
市場行情:9,990元
