延續先前打破世界紀錄的MEG Z390 Godlike血統，MSI在Z690晶片組上也推出了同樣位列MEG系列的ACE這一款版本，維持MEG系列著重的出色硬體設計風格，可以說將產品的用料拉到極致，不僅用上了24K金箔加工散熱片，MEG、龍魂圖騰都可見其金光閃閃的樣貌令人炫目，加大的E-ATX尺寸設計也比一般標準的規格要略大一些，倒底在這樣用好、用滿的設計概念下，MEG Z690 ACE可以帶給玩家怎樣的使用體驗？那就跟著小編來開箱瞧瞧吧！

處處都顯露其頂階設計、MEG Z690 ACE開箱

同樣隸屬頂階MEG系列的Z690 ACE算是頂規GODLIKE下的二頭目了，光從外包裝上採用的黑底套金的低調奢華風格中，不難猜測其定位上想要主打的風格，光是一打開包裝就可以看到的金色龍魂圖騰就已經宣告這款MEG Z690 ACE的等級是相當尊爵不凡，同樣支援最新的12代Intel處理器、LGA1700腳位架構，當然也是對應最新DDR5記憶體的規格，並且支援最高達6666+MHz(OC)頻率，具備19+1+2極致數位電源供電設計、提升30%效率的鈦金電感III、105A智慧型功率模組、日本製造的鋁芯Solid CAP，而且在散熱上面也設計有十分齊全的解決方案，看看這配得滿滿的散熱片跟底下的熱導管，真的是用料一點都不馬虎。





光是開箱就可以看到除了主機板之外的附件可以說相當的豐富，包括滿滿的說明書、文件手冊、信仰貼紙、龍魂鐵牌、擦拭布、螺絲起子、刷子、隨身碟、M.2固定螺絲、無線網路天線、SATA排線、感溫組、RGB線材、快接線、mini DP連接線等等，大概想擺在一起拍張合照都很勉強，從豐富配件中不難體會官方對這款版本的重視程度；主角MEG Z690 Ace主機板本本體也跟彩盒上的照片一樣，採用了黑+金色的風格搭配，不僅斗大的龍魂Logo出現在一體式I/O埠上方、連帶的也有多處位置放上了MEG、ACE字樣以及頂級金箔24K加持，只能說是金光閃閃啊！

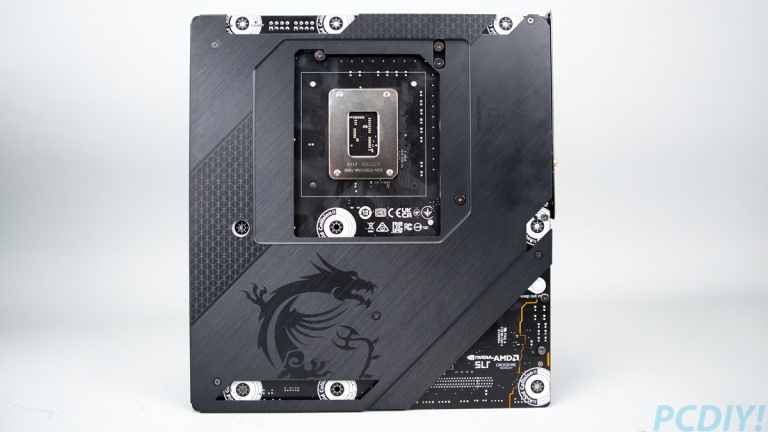

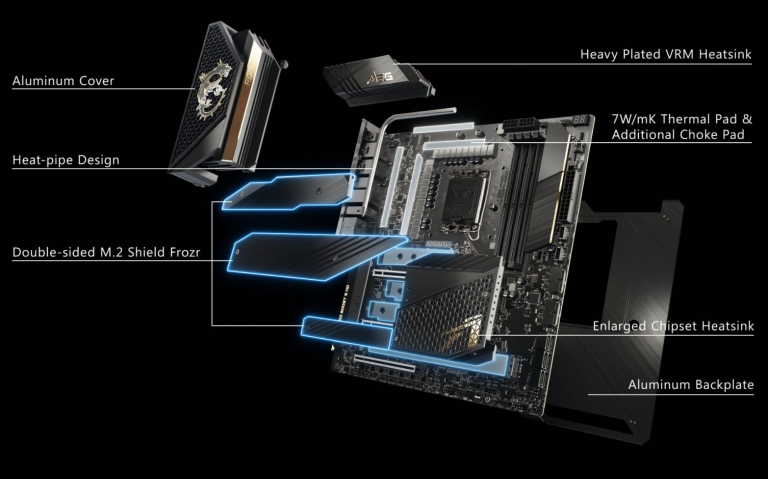

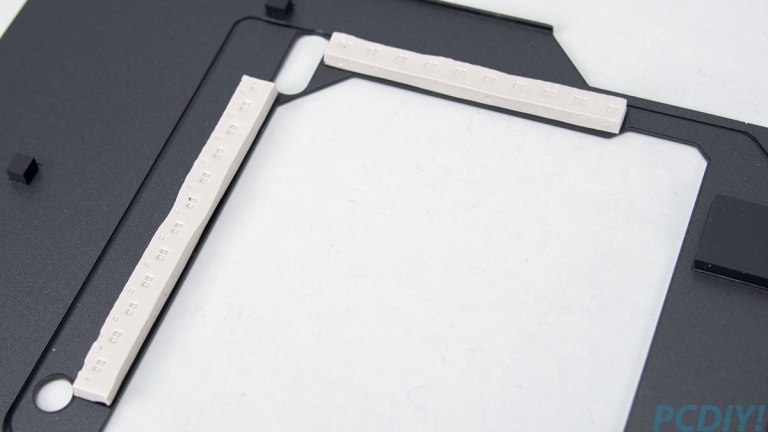

主機板整體採用了E-ATX尺寸，玩家如果選用的話除了裸機較不需考慮空間外，若想放入機殼中最好先確認一下機殼是否能支援(有些Middle-Tower的機殼可能會放不下)，另外從主機板上面的散熱性強化設計可以發現官方花了許多精神，包括整片主機板的正反面都有蠻厚實的散熱片協助散熱，連同鋁合金上蓋、VRM上導熱管式的延伸散熱片、7W/mK Mosfet導熱管與散熱墊、鈦金電感上方、雙面M.2 Shield Frozr(M.2插槽位置)、背面的鋁合金背板等等通通有特別配置足夠的散熱裝置，可以說把散熱這一塊能考量的都納進去了。






MEG Z690 Ace也採用了8層設計，包括使用了IT-170伺服器等級的PCB材質以及2oz厚度銅，讓傳輸速度可以更加優化與訊號穩定，在官方的介紹中也特別標註了幾大特色除了採用的是支援12代的LGA1700腳位之外，DDR5記憶體、前置USB 3.2 Gen2x2、5組的M.2插槽、雙2.5G LAN、雙Thunderbolt 4、Wi-Fi 6E、PCIe Gen5等等，對使用者來說，這款MEG Z690 Ace就是極致傳輸的代名詞。

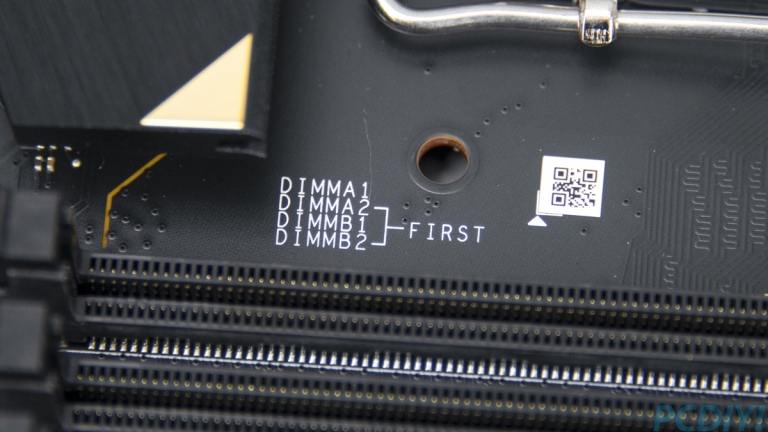

下面就來看板子上的各項細部特色吧！

上機簡測

既然都用上了高貴的24K了，那除了用料之外，相信在效能表現上也應該具備同等級的好成績才是，既然是Z690版本，那就透過Core i9-12900KF來驗證一下吧，測試平台列述如下：

處理器：Intel Core i9-12900KF
記憶體：Crucial DDR5-4800 16GB(8GBx2)
顯示卡：MSI RTX 3080 SUPRIM X
SSD：SP PCIe Gen4x4 US70 SSD 1TB

開測前先來看看這款的BIOS設定，基本上仍是熟悉的龍魂介面，同樣可以透過EZ Mode來做簡單調校，想要進階設定的當然可以透過各項細部調整選單來自行操作。




照慣例的貼上CPU-Z的偵測資訊，不得不說，想要12代高階處理器可以完整發揮，那挑選Z690版本會是最佳選擇。

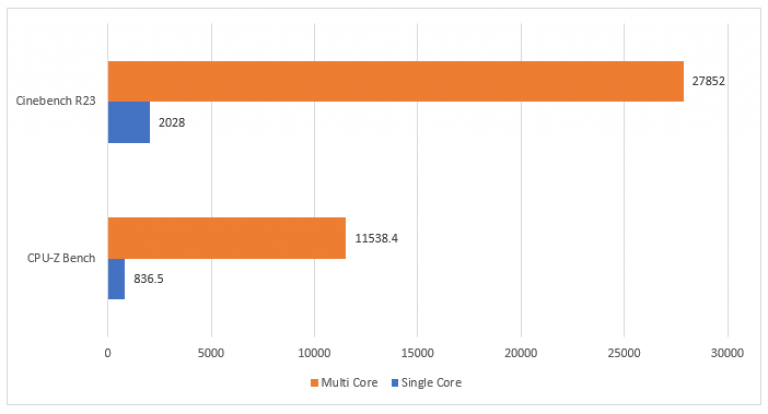

先來看一下CPU-Z的Bench以及Cinebench R23的成績，可以發現到其實都有展現出12代Core i9-12900KF的強大效能，CPU-Z下的Bench單核心高達836.5、多核心高達11538.4，R23則是單核破2000、多核心則是高達27852的高分。


標準的3DMark測試也有不錯成績，配上RTX 3080的表現，都有不錯的成績。


遊戲方面則是簡單的挑選了3款來做測試，可以看到在Z690搭配上RTX 3080以及DDR5的情況下，不論是1080p、1440p以及2160p的FPS都相當不錯。


最後也來瞧瞧在PCMark 10下的實測，也有8687的高分，顯示出這款MEG Z690 Ace的效能的確相當優異。

結語

如果想要搭配Intel最新的12代Alder Lake處理器，那肯定最新一代的Z690晶片組是不二之選，尤其是追求效能表現的玩家在入手高階的Core i9/i7的時候，選擇一款功能齊備、效能表現優異的Z690主機板更是不可或缺的選擇，以MSI的工藝品質、配上MEG系列的產品用料與特色，ACE這一款版本當然是玩家可以入手的版本之一，不僅具備精緻美學設計的黑色風格與24K金箔散熱片完美搭配，極致供電的19+1+2相數位電源與105A智慧功率模組及鈦金電感 III的高品質元件，還有全面覆蓋的各式散熱解決方案，只能說這片MEG Z690 Ace的確是主機板工藝的極致呈現。

大概唯一要考慮的就是價格了，如果玩家的預算OK、又想擁有完美的功能與對12代處理器的完美效能釋放，那當然是要將這片MEG Z690 Ace納入手中好好體驗囉！
