平價魚雷來襲、規格功能直追Z590，MSI MAG B560 TORPEDO主機板開箱實測
文．圖／HAMA 2021-06-01 10:09:12
隨著Intel第11代桌上型處理器Rock Lake-S問世，將為玩家帶來更加強大的效能與遊戲性能，早已備戰多時的MSI也對應的推出了相當多款的500系列晶片組主機板供玩家們選擇，還記得先前介紹過的MSI MAG Z590 TORPEDO嗎？這片以較親民定位的版本帶著低調太平洋藍塗裝讓小編相當喜歡，但如果玩家有預算上的考量，也認為用不到Z590晶片組豐富功能的話，這顆魚雷還有更親民的B560晶片組版本可供入手，那這片MSI MAG B560 TORPEDO主機板又有哪些特別之處呢？繼續看下去就知道囉！

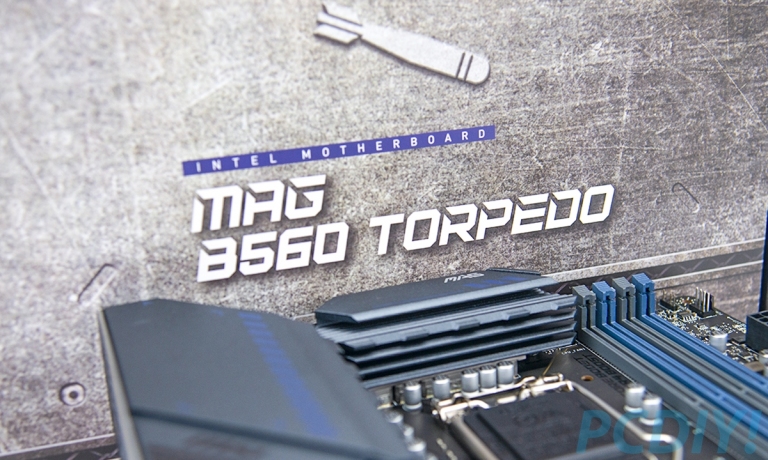

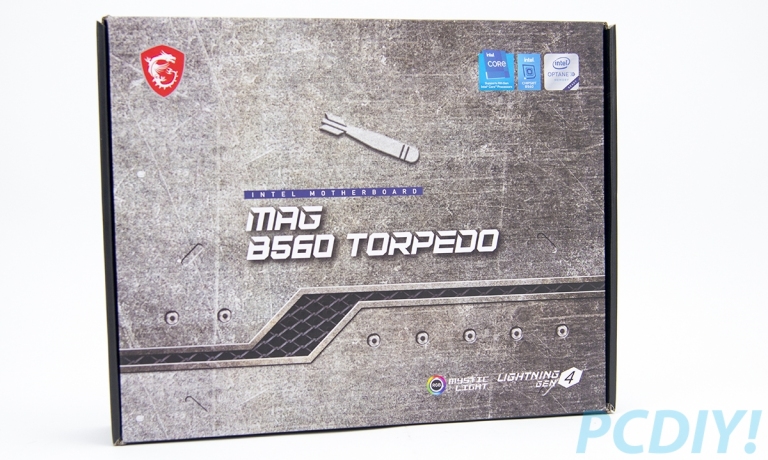

MSI MAG B560 TORPEDO外盒正面採用裝甲設計，大幅凸顯軍武風格。

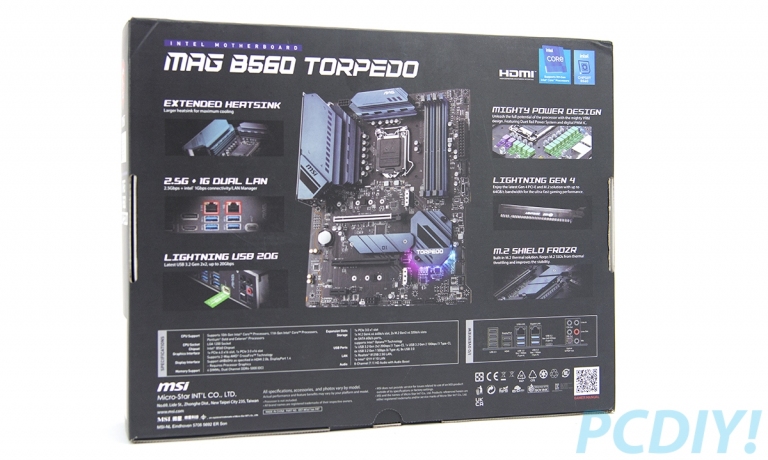

外盒背面介紹了MAG B560 TORPEDO特色規格。
接下來就是來看本尊啦！MSI MAG B560 TORPEDO採用的是B560晶片組，尺寸為ATX(30.5x24.4cm)，整體造型設計上採用黑底調性，搭配彷彿藏於深海中的太平藍金屬散熱鰭片，承襲TORPEDO應有的低調魚雷風格，幾乎與Z590版本一致。

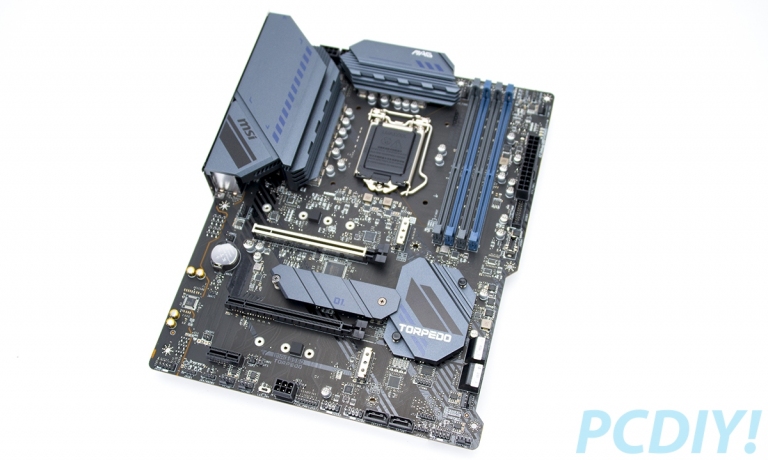

MSI MAG B560 TORPEDO主機板正面一覽，黑底太平洋藍配色設計，與高階系列的老大哥們相比低調許多。

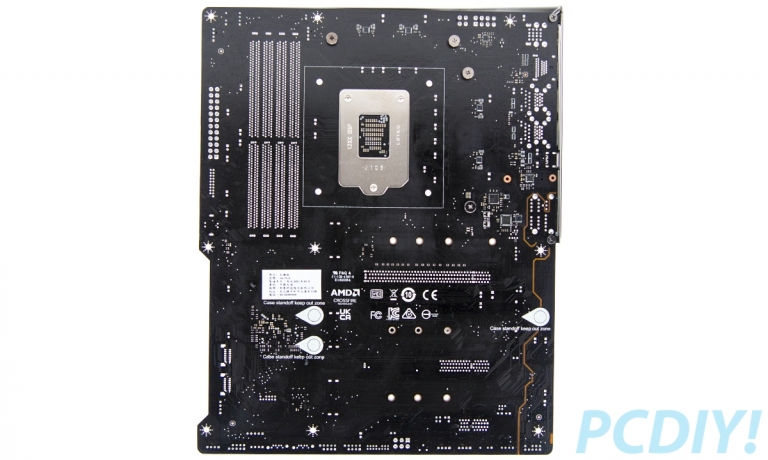

主機板背面一覽。
供電方面為了滿足處理器高負載所需的電量，MAG B560 TORPEDO採用的是12+2+1相DUAL RAIL電源系統，並結合8+4pin電源連接埠與CORE BOOST技術，即便處理器效能全開也不用擔心供電問題。(就算是B560版本，廠商也用料十足)

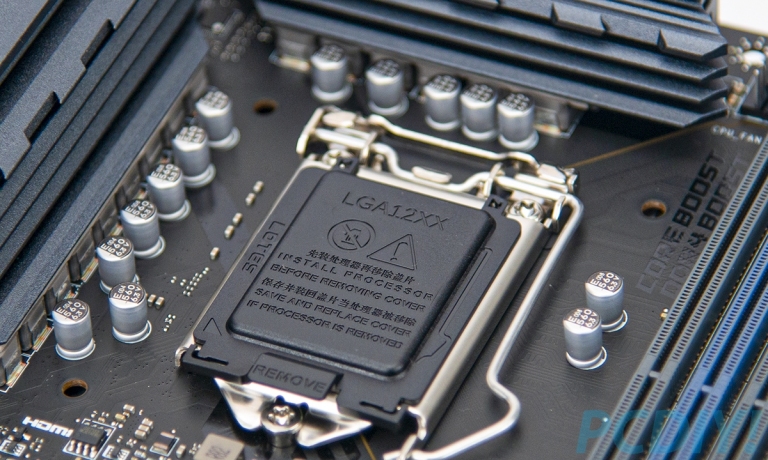

MSI MAG B560 TORPEDO CPU位置，上方標示LGA 12XX腳位字樣以及相關注意事項。

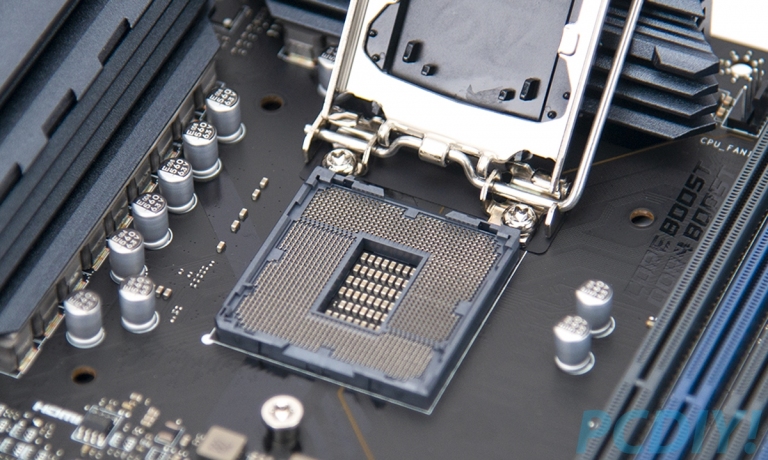

維持LGA 1200腳位，支援Intel第11代、第10代處理器。

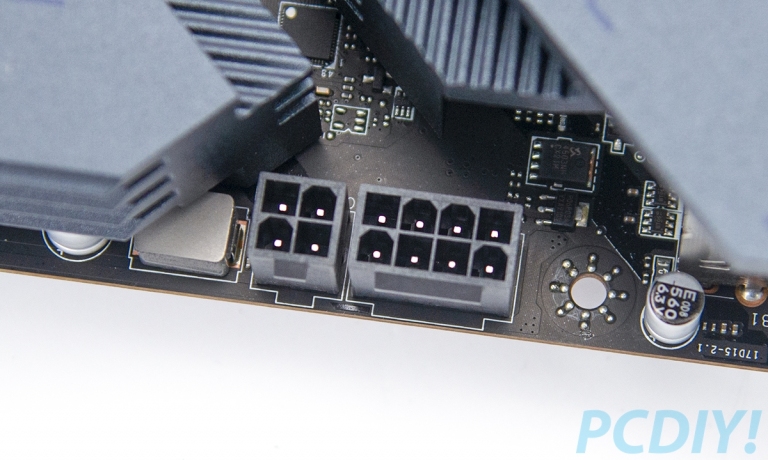

CPU電源連接埠為8+4pin。

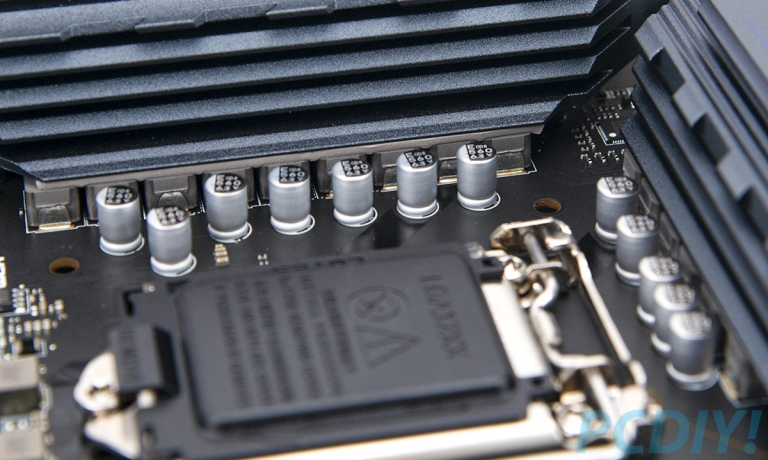

位在CPU位置旁、散熱鰭片下的就是採用了12+2+1相供電設計。
即便B560 TORPEDO在整個500系列中屬於價格較親民的系列，但在散熱上是完全不會因此而妥協，不僅同樣加大了PWM散熱片尺寸，7W/mk導熱墊也沒有少，主板內部更是使用了內含2oz厚度銅的6層PCB設計，提供最佳的散熱效能，確保供電穩定，讓處理器能發揮最大性能。

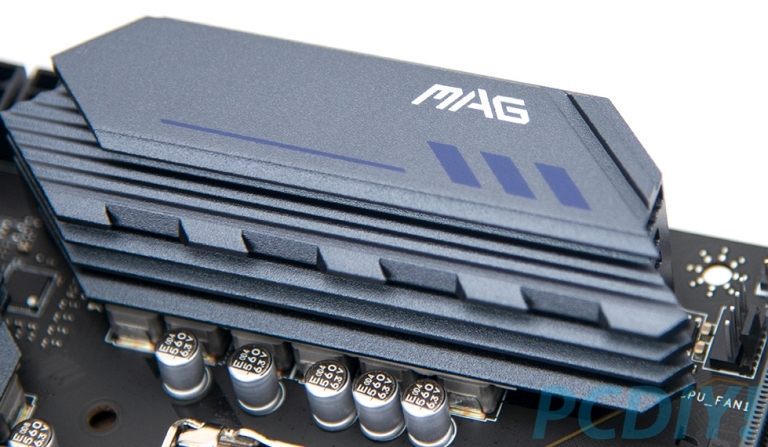

MSI MAG B560 TORPEDO上方PWM散熱鰭片，採用太平洋藍塗裝，並印著MAG字樣。

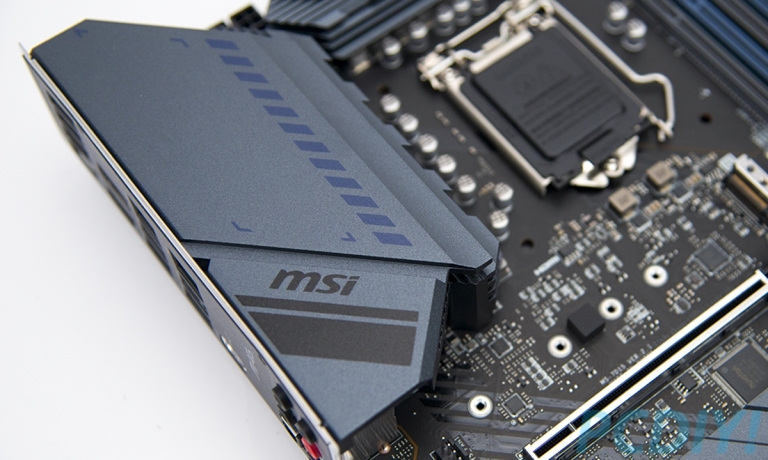

側方PWM散熱片光從俯視看下來，就可以感受它龐大的面積，設計上也同樣使用太平洋藍塗裝，並印著MSI LOGO。

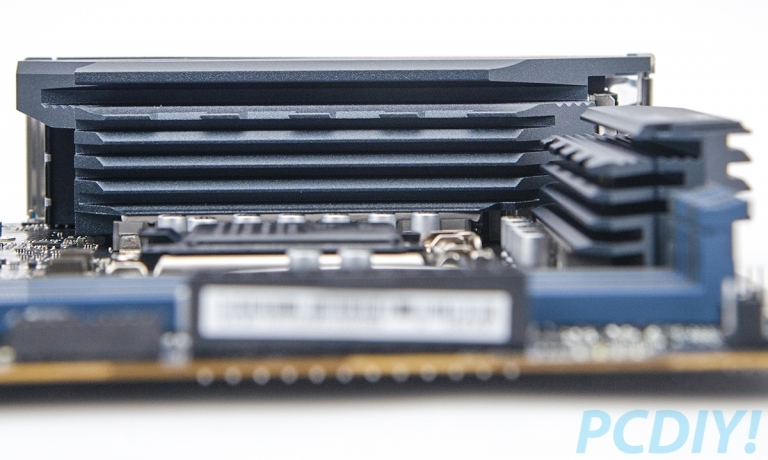

從側面看上來就能明確看到厚實的散熱鰭片。
記憶體部分，MAG B560 TORPEDO提供4組記憶體DIMM插槽，採用藍灰雙色設計，對於使用兩條記憶體的玩家們可優先安裝在藍色插槽上來支援雙通道，搭配11代處理器支援DDR4-3200，超頻最高更可達5066 MHz，並支援總和最高容量128GB，並搭載微星自家DDR4 Boost技術，完全隔離的配置線路能避免訊號傳輸被干擾。

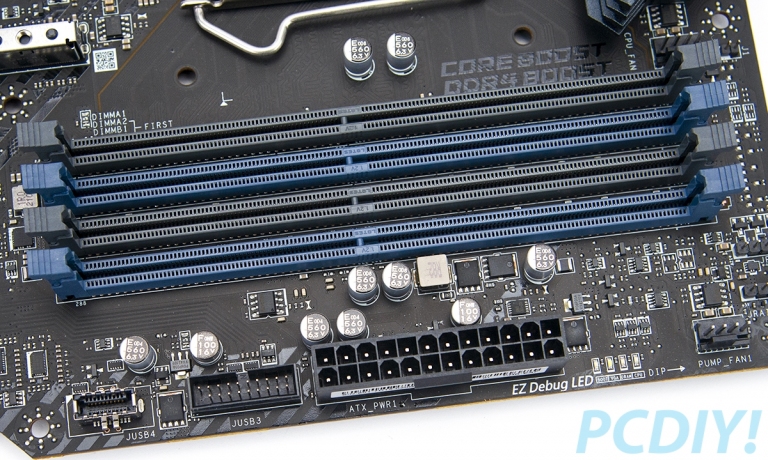

MAG B560 TORPEDO提供4組記憶體DIMM插槽，採用藍灰雙色設計。
而在M.2部分提供了3組插槽，其中M2_1插槽最高支援PCIe 4.0，而其餘兩組最高支援PCIe 3.0，比較特別的是，預設的散熱護蓋是預設裝在M2_2槽上而非有PCIe 4.0的M2_1槽，不過玩家們還是可以依照自己需求來更換位置，影響並不大。(應該是考量到多款PCIe 4.0 SSD都有自帶散熱設計的緣故，若是裸片版也可以依需求調整散熱護蓋來使用)

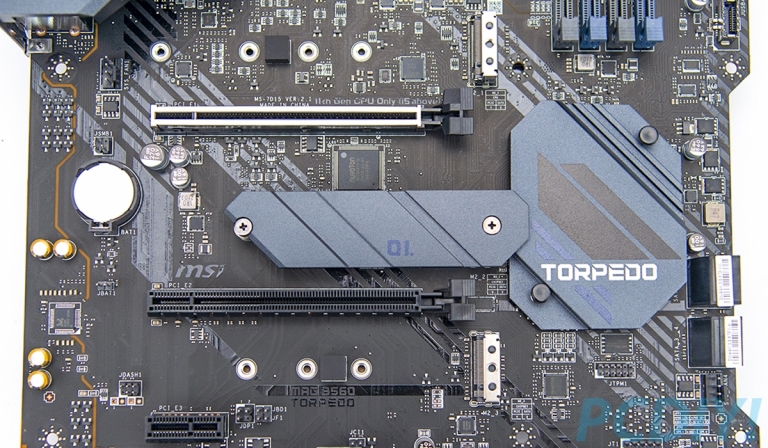

MAG B560 TORPEDO提供各三組PCIe及M.2插槽，其中僅有最上方的PCIe、M.2插槽才能搭配Intel 11代處理器來提供PCIe 4.0。
位於M2_2槽上提供一組散熱護蓋，確保M.2 SSD穩定全速運行。

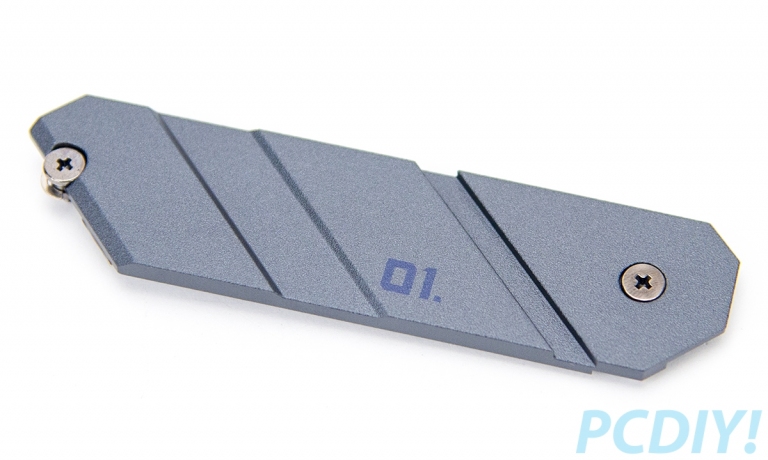

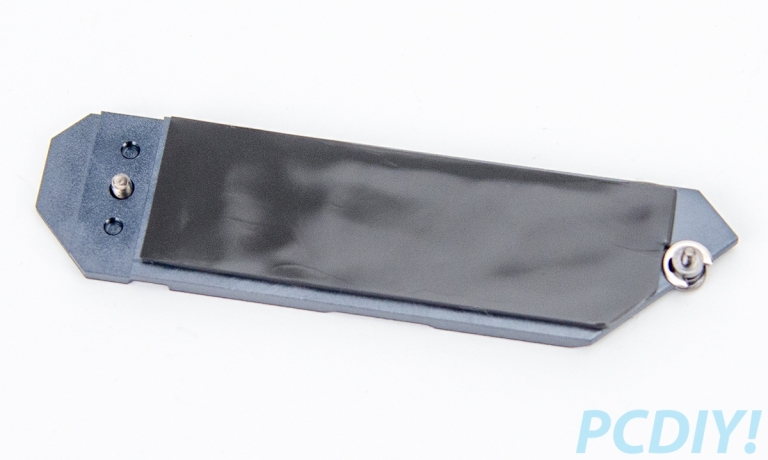

M.2散熱護蓋同樣採用太平洋藍塗裝，拆下後可以在背面看到佔比相當大的散熱墊片。

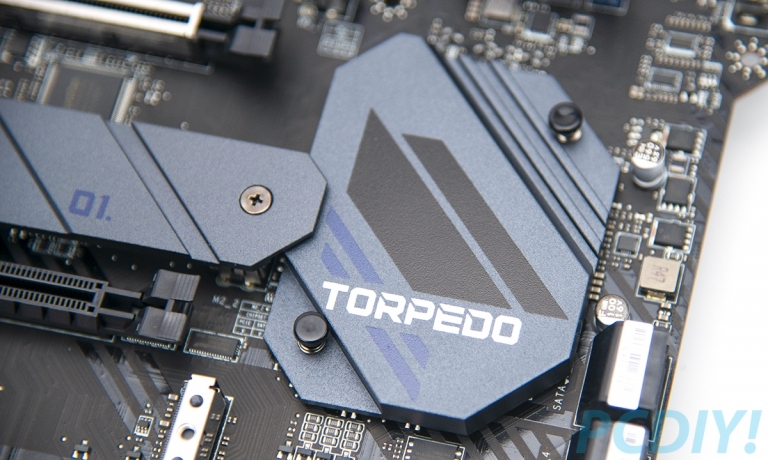

位於一旁的南橋晶片同樣採用太平藍塗裝散熱護蓋，並印著TORPEDO字樣。

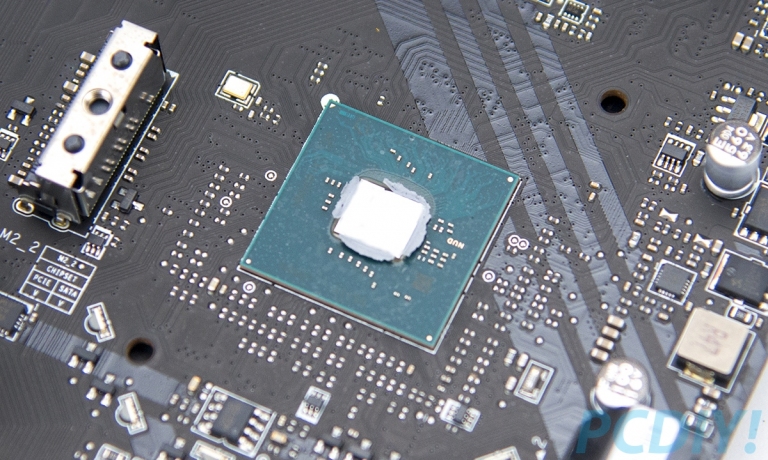

拆開護蓋即可看見南橋晶片。
MAG B560 TORPEDO主機板上內建接頭相當豐富，首先從右上角可以看到用來擴充RGB燈條的JRGB接頭；而在散熱部分提供了1組4pin CPU風扇接頭、1組4pin水冷風扇接頭以及5組4pin系統風扇接頭，滿足玩家們在散熱上的需求。

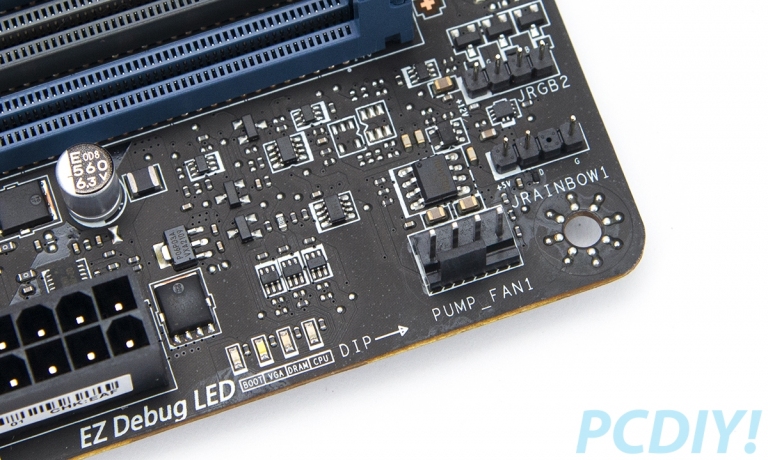

位於右上角的EZ Debug LED指示燈號，當主機板遇到狀況時可讓玩家即時判別問題點，一旁則是4pin水冷風扇接頭、MYSTIC LIGHT擴充接頭及JRGB接頭。

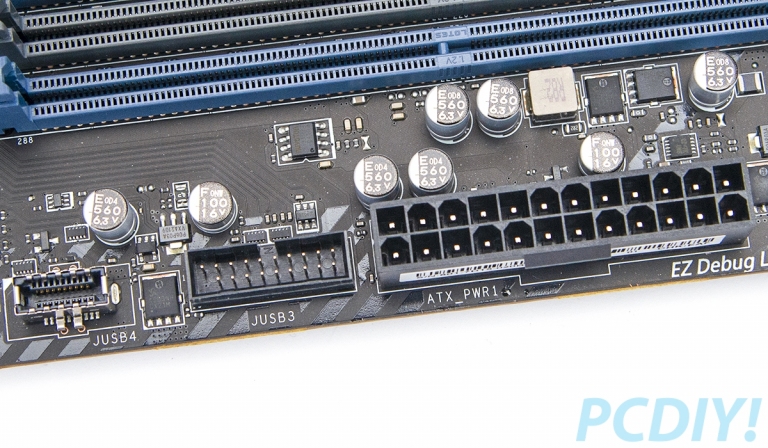

由左至右的是提供給機殼前置面板的USB Type-C與USB 3.0插槽，右邊即為主機板24Pin供電插槽。

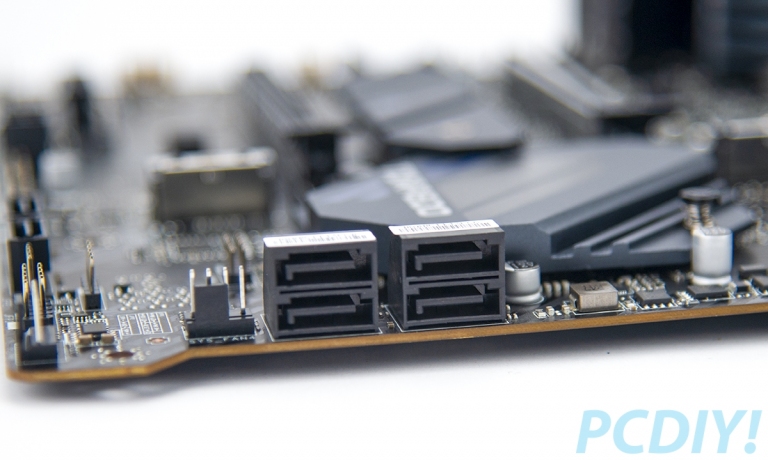

MAG B560 TORPEDO共提供6組SATA 6Gb/s接頭，其中4組位於主機板側邊並採用90度角設計，讓玩家整線更加方便。

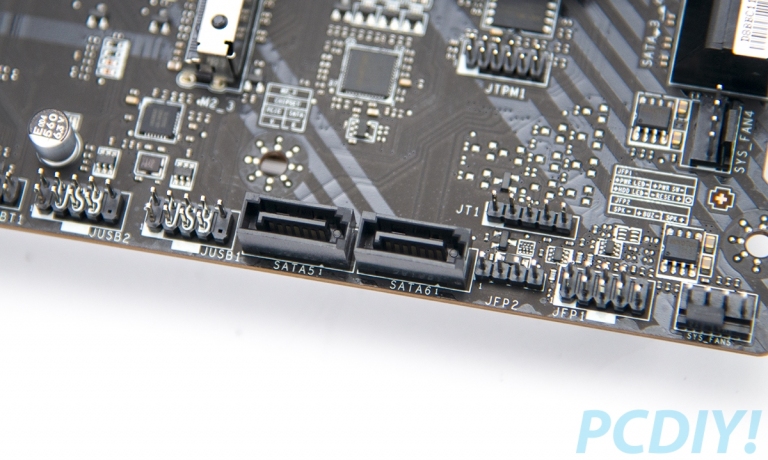

另外2組SATA插槽與USB 2.0、風扇接頭等位於主機版下方。

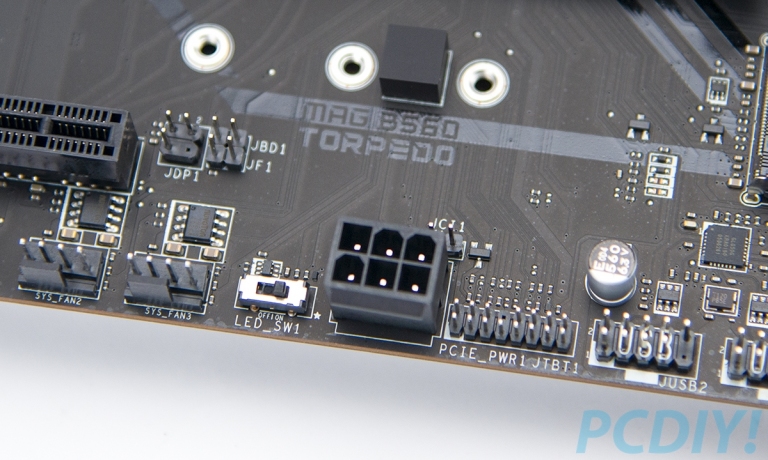

特別的是MAG B560 TORPEDO下方提供了一組額外的6pin PCIe電源插槽來增加24pin以及顯示卡所需要的電源，左邊則是EZ LED CONTROL按鈕，可直接開關燈效。

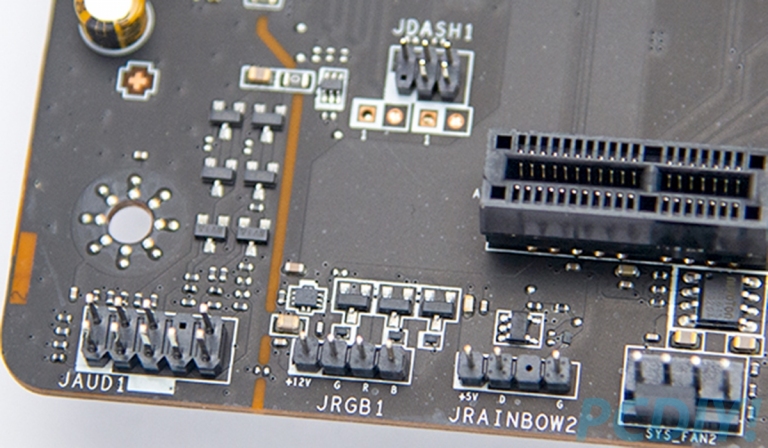

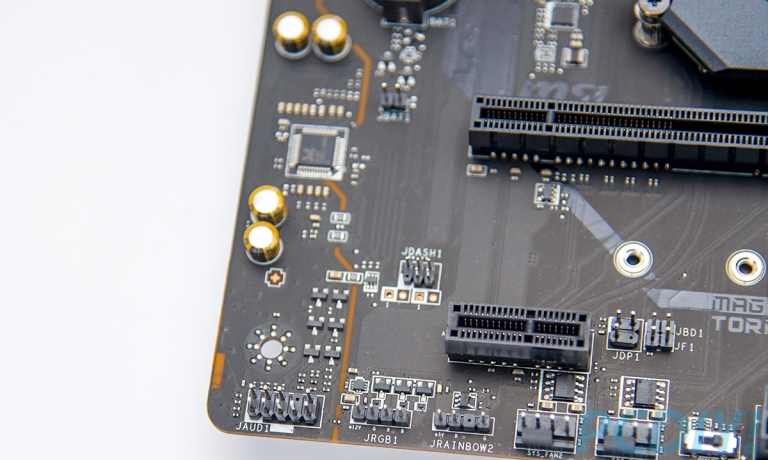

左下角由左至右為音效介面插槽、JRGB接頭、MYSTIC LIGHT擴充接頭以及風扇接頭。
左下音效區塊，可以看到採用4顆音效電容。

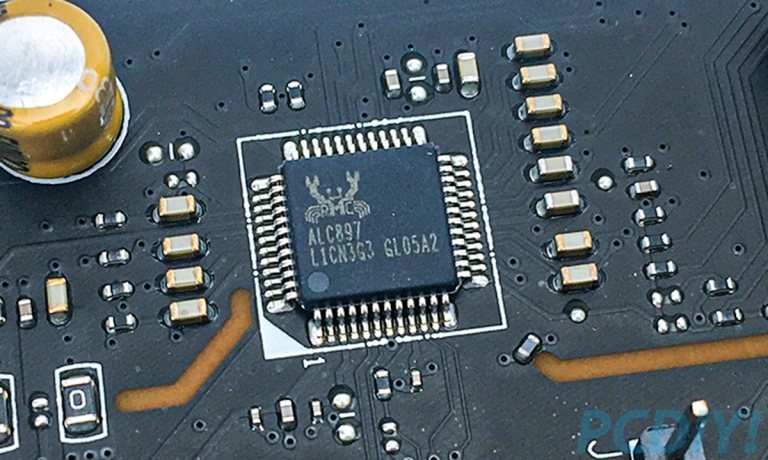

音效晶片使用的是Realtek ALC897。

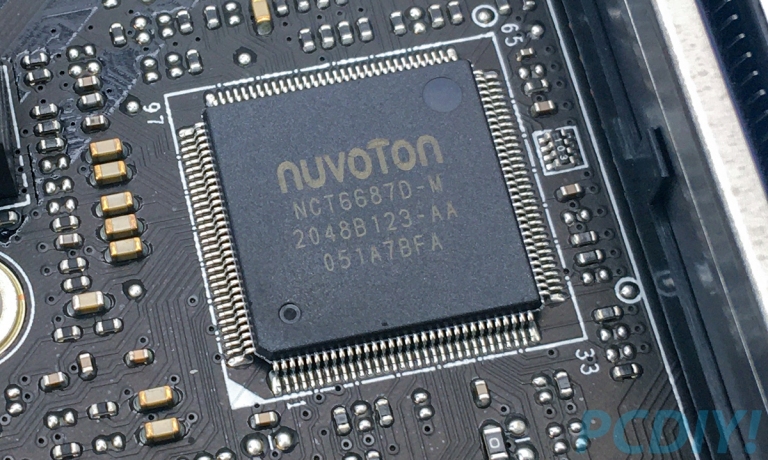

主機板環控晶片為nuvoTon的NCT6687D。
最後I/O部分，從採用的一體式I/O埠可以看到MAG B560 TORPEDO一共提供1組DisplayPort、HDMI、4組USB 2.0、4組USB 3.2 Gen 1 5Gbps Type-A、1組USB 3.2 Gen 2x2 20Gbps Type-C、1組Gigabit LAN Port以及2.5G LAN Port，音效方面除了傳統的類比輸出也保留S/PDIF光纖輸出。

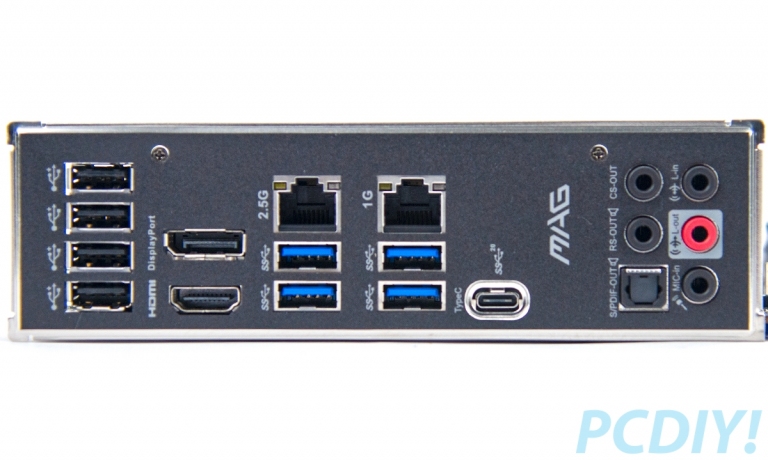

MAG B560 TORPEDO後方I/O一覽，輸出介面相當豐富，音效類比輸出接口依然採用MSI慣用的黑紅配色，充滿電競風格。
測試平台規格：
處理器：Intel Core i7-11700K
記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：ASUS ROG STRIX RX6800 O16G GAMING
電源：ENERMAX Platimax 1350W

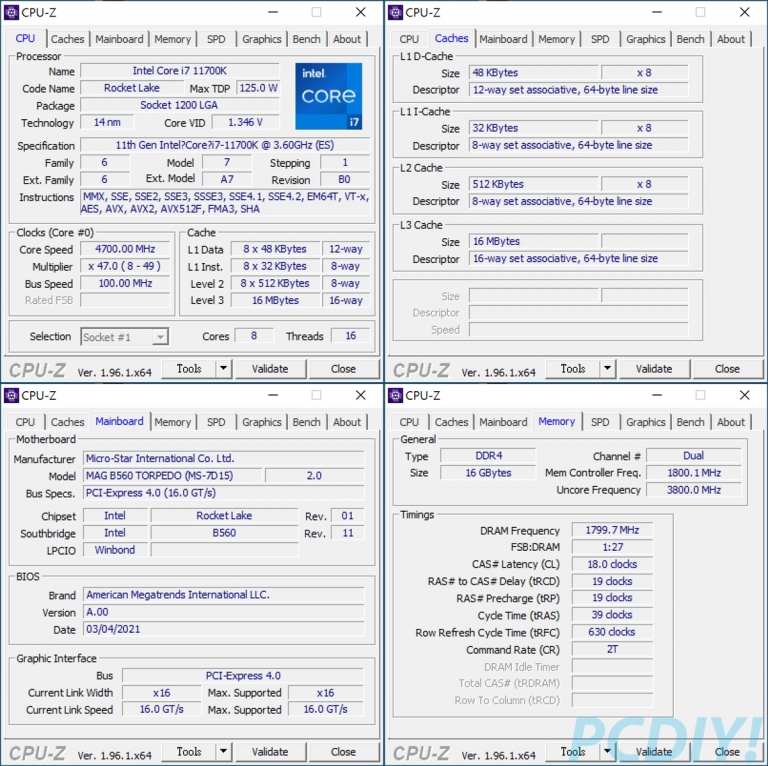

首先在CPU-Z方面驗證這次搭配的Intel Core i7-11700K第11代處理器採用8C/16T配置，而主機板為今天的主角MAG B560 TORPEDO。
CPU-Z偵測圖一覽。
接著實際跑分部分在CINEBENCH R23得到了單核與多核成績1,548/14,310分，CPU-Z Bench則是662.1/6,210.3分，這成績與在Z590系列上面的成績差不多，可以看出即便是價格較親民的MAG B560 TORPEDO也是能完整發揮CPU效能。
CINEBENCH R23與CPU-Z Bench跑分成績圖一覽。
而在3DMARK中針對DX12的Time Spy、Time Spy Extreme得到了14,050/6,820分，而針對光追的Port Royal則是得到7,660分，另外針對DX11的Fire Strike、Fire Strike Extreme及Fire Strike Ultra則是分別得到了28,820/18,879/10,413分，在顯卡的性能上也絲毫沒受到任何影響，能完全發揮顯卡原本應有的實力。

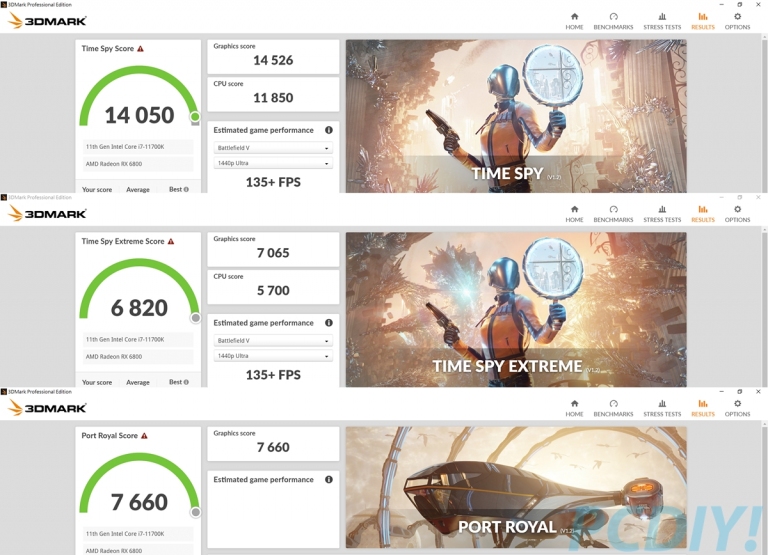

3DMARK的Time Spy、Time Spy Extreme、Port Royal跑分成績圖一覽。

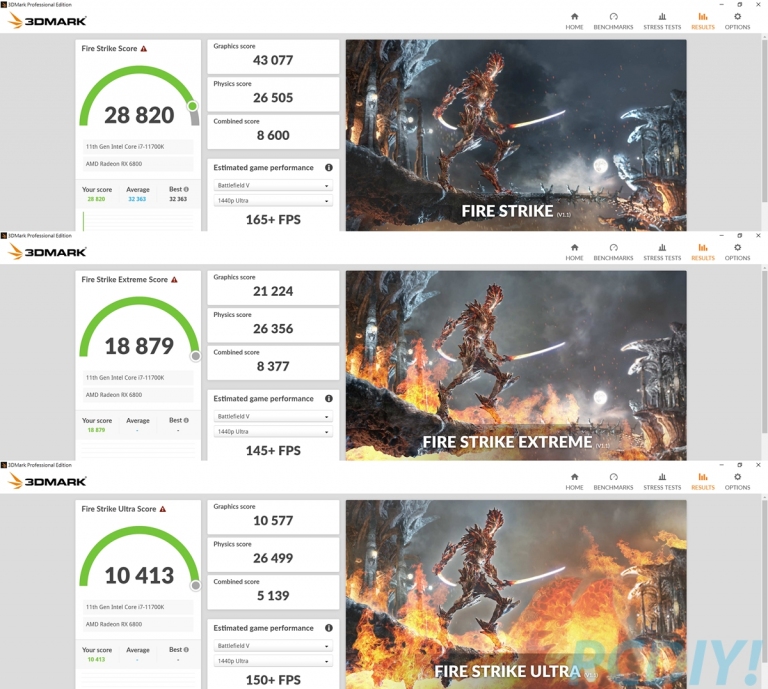

Fire Strike、Fire Strike Extreme、Fire Strike Ultra跑分成績圖一覽。

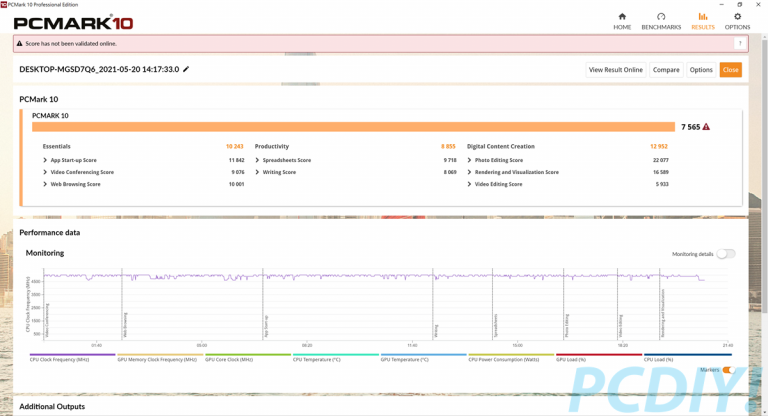

而在PCMark 10之中得到7,565分成績。
最後小編就用幾款熱門大作來簡單測試遊戲性能，設定一律開啟最高畫質，關閉垂直同步、材質解析度縮放、減少延遲等選項，而光追部分只要有支援就會開啟。

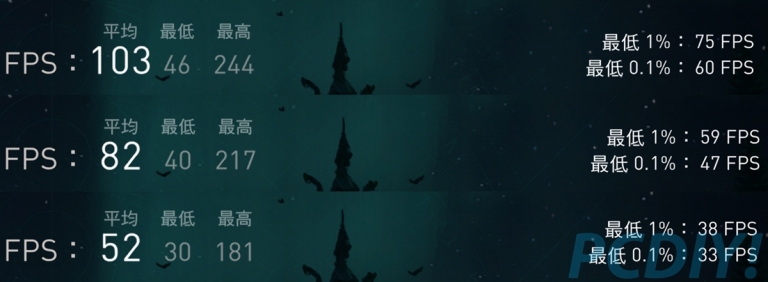

首先在《刺客教條：維京紀元》中，1080P、1440P以及2160P得到103/82/52 FPS表現，基本上1080P、1440P完全沒問題，而2160P可稍微再更改一下畫質設定即可得到流暢的遊戲畫面。

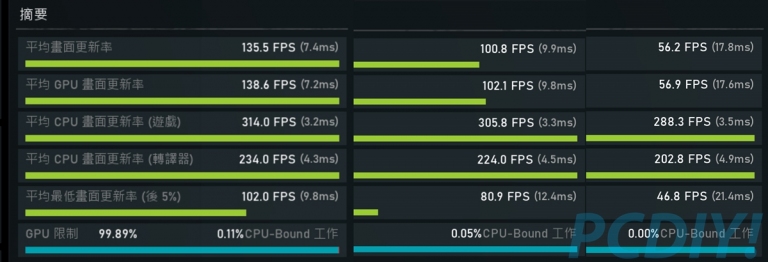

《戰爭機器5》的情況與《刺客教條：維京紀元》差不多，同樣可以滿足1440P解析度，2160P可透過更改畫質得到更好的流暢度。

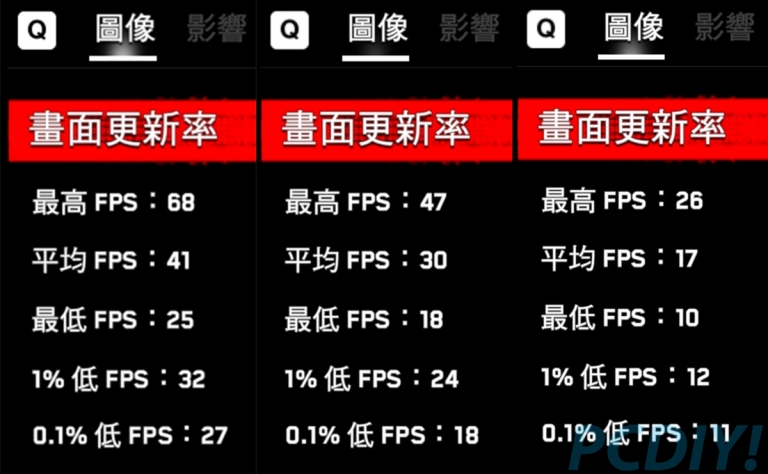

而在《看門狗：自由軍團》中，1080P僅來到41 FPS，主要在於光追本身就不是RX6800的強項，並非因為主機板而受限制。

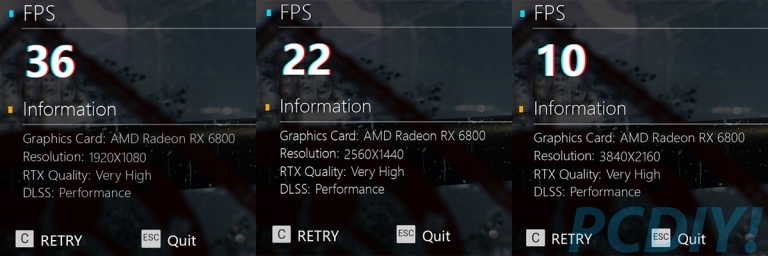

對於光追沒有那麼強大的RX6800來說，在《光明記憶：無限》中的表現勢必也是稍微差強人意。
不僅在價格上更加親民，整體效能也完全沒有打折，更不用說同樣也有支援PCIe 4.0、USB 3.2 Gen 2x2 20Gbps Type-C等高規配備，另外在造型設計上也與Z590版本的TORPEDO幾乎一致，若玩家們已經看上MAG Z590 TORPEDO卻因為預算而遲遲無法下手，這款MAG B560 TORPEDO或許就是更好的選擇！
官方網站：https://tw.msi.com/
連絡電話：0800-018880
★快來追蹤/加入我們!!!
YouTube頻道：PCDIY! online
FB玩家社團：PCDIY!玩家FB社團
Instagram頻道：pcdiytw
Telegram頻道：PCDIY
低調太平洋藍塗裝上身，一貫的軍武風格
承襲大哥Z590 TORPEDO的設計風格，在外觀的彩盒上一入眼不細看恐怕會以為兩者一模一樣，其實斗大的B560有印在上頭啦！畢竟都是一貫的軍武裝甲設計，在中間也標上象徵「TORPEDO」的魚雷LOGO。(隸屬MSI軍武系列之一)
MSI MAG B560 TORPEDO外盒正面採用裝甲設計，大幅凸顯軍武風格。
外盒背面介紹了MAG B560 TORPEDO特色規格。接下來就是來看本尊啦！MSI MAG B560 TORPEDO採用的是B560晶片組，尺寸為ATX(30.5x24.4cm)，整體造型設計上採用黑底調性，搭配彷彿藏於深海中的太平藍金屬散熱鰭片，承襲TORPEDO應有的低調魚雷風格，幾乎與Z590版本一致。
MSI MAG B560 TORPEDO主機板正面一覽，黑底太平洋藍配色設計，與高階系列的老大哥們相比低調許多。
主機板背面一覽。12+2+1相供電設計，厚實散熱裝甲加持
由於500系列晶片組主機板維持與前代相同的LGA 1200腳位，所以不管是Intel第11代還是第10代處理器皆可支援，如果玩家考量預算或是手上有10代U正想升級主機板就很合適入手。供電方面為了滿足處理器高負載所需的電量，MAG B560 TORPEDO採用的是12+2+1相DUAL RAIL電源系統，並結合8+4pin電源連接埠與CORE BOOST技術，即便處理器效能全開也不用擔心供電問題。(就算是B560版本，廠商也用料十足)
MSI MAG B560 TORPEDO CPU位置，上方標示LGA 12XX腳位字樣以及相關注意事項。
維持LGA 1200腳位，支援Intel第11代、第10代處理器。
CPU電源連接埠為8+4pin。
位在CPU位置旁、散熱鰭片下的就是採用了12+2+1相供電設計。即便B560 TORPEDO在整個500系列中屬於價格較親民的系列，但在散熱上是完全不會因此而妥協，不僅同樣加大了PWM散熱片尺寸，7W/mk導熱墊也沒有少，主板內部更是使用了內含2oz厚度銅的6層PCB設計，提供最佳的散熱效能，確保供電穩定，讓處理器能發揮最大性能。
MSI MAG B560 TORPEDO上方PWM散熱鰭片，採用太平洋藍塗裝，並印著MAG字樣。
側方PWM散熱片光從俯視看下來，就可以感受它龐大的面積，設計上也同樣使用太平洋藍塗裝，並印著MSI LOGO。
從側面看上來就能明確看到厚實的散熱鰭片。記憶體部分，MAG B560 TORPEDO提供4組記憶體DIMM插槽，採用藍灰雙色設計，對於使用兩條記憶體的玩家們可優先安裝在藍色插槽上來支援雙通道，搭配11代處理器支援DDR4-3200，超頻最高更可達5066 MHz，並支援總和最高容量128GB，並搭載微星自家DDR4 Boost技術，完全隔離的配置線路能避免訊號傳輸被干擾。
MAG B560 TORPEDO提供4組記憶體DIMM插槽，採用藍灰雙色設計。親民價格也能擁有PCIe 4.0
這次500晶片組的最大特色就是搭配Intel 11代Rocket Lake-S處理器即可支援PCIe 4.0，MAG B560 TORPEDO提供了兩組PCIex16插槽，其中最上方搭載鋼鐵裝甲的PCI_E1只要搭載11代處理器即可支援最高PCIe 4.0，而中間PCI_E2最高支援PCIe 3.0x4，最下方還有一組PCIe 3.0x1插槽。而在M.2部分提供了3組插槽，其中M2_1插槽最高支援PCIe 4.0，而其餘兩組最高支援PCIe 3.0，比較特別的是，預設的散熱護蓋是預設裝在M2_2槽上而非有PCIe 4.0的M2_1槽，不過玩家們還是可以依照自己需求來更換位置，影響並不大。(應該是考量到多款PCIe 4.0 SSD都有自帶散熱設計的緣故，若是裸片版也可以依需求調整散熱護蓋來使用)
MAG B560 TORPEDO提供各三組PCIe及M.2插槽，其中僅有最上方的PCIe、M.2插槽才能搭配Intel 11代處理器來提供PCIe 4.0。
位於M2_2槽上提供一組散熱護蓋，確保M.2 SSD穩定全速運行。
M.2散熱護蓋同樣採用太平洋藍塗裝，拆下後可以在背面看到佔比相當大的散熱墊片。
位於一旁的南橋晶片同樣採用太平藍塗裝散熱護蓋，並印著TORPEDO字樣。
拆開護蓋即可看見南橋晶片。MAG B560 TORPEDO主機板上內建接頭相當豐富，首先從右上角可以看到用來擴充RGB燈條的JRGB接頭；而在散熱部分提供了1組4pin CPU風扇接頭、1組4pin水冷風扇接頭以及5組4pin系統風扇接頭，滿足玩家們在散熱上的需求。
位於右上角的EZ Debug LED指示燈號，當主機板遇到狀況時可讓玩家即時判別問題點，一旁則是4pin水冷風扇接頭、MYSTIC LIGHT擴充接頭及JRGB接頭。
由左至右的是提供給機殼前置面板的USB Type-C與USB 3.0插槽，右邊即為主機板24Pin供電插槽。
MAG B560 TORPEDO共提供6組SATA 6Gb/s接頭，其中4組位於主機板側邊並採用90度角設計，讓玩家整線更加方便。
另外2組SATA插槽與USB 2.0、風扇接頭等位於主機版下方。
特別的是MAG B560 TORPEDO下方提供了一組額外的6pin PCIe電源插槽來增加24pin以及顯示卡所需要的電源，左邊則是EZ LED CONTROL按鈕，可直接開關燈效。
左下角由左至右為音效介面插槽、JRGB接頭、MYSTIC LIGHT擴充接頭以及風扇接頭。
左下音效區塊，可以看到採用4顆音效電容。
音效晶片使用的是Realtek ALC897。
主機板環控晶片為nuvoTon的NCT6687D。最後I/O部分，從採用的一體式I/O埠可以看到MAG B560 TORPEDO一共提供1組DisplayPort、HDMI、4組USB 2.0、4組USB 3.2 Gen 1 5Gbps Type-A、1組USB 3.2 Gen 2x2 20Gbps Type-C、1組Gigabit LAN Port以及2.5G LAN Port，音效方面除了傳統的類比輸出也保留S/PDIF光纖輸出。
MAG B560 TORPEDO後方I/O一覽，輸出介面相當豐富，音效類比輸出接口依然採用MSI慣用的黑紅配色，充滿電競風格。效能實測
外觀看完一輪後，就來直接上機測試吧！小編本次使用了Intel Core i7-11700K處理器搭配AMD Radeon RX6800顯示卡來實測，詳細平台規格也列於下方。測試平台規格：
處理器：Intel Core i7-11700K
記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：ASUS ROG STRIX RX6800 O16G GAMING
電源：ENERMAX Platimax 1350W
首先在CPU-Z方面驗證這次搭配的Intel Core i7-11700K第11代處理器採用8C/16T配置，而主機板為今天的主角MAG B560 TORPEDO。
CPU-Z偵測圖一覽。接著實際跑分部分在CINEBENCH R23得到了單核與多核成績1,548/14,310分，CPU-Z Bench則是662.1/6,210.3分，這成績與在Z590系列上面的成績差不多，可以看出即便是價格較親民的MAG B560 TORPEDO也是能完整發揮CPU效能。
CINEBENCH R23與CPU-Z Bench跑分成績圖一覽。而在3DMARK中針對DX12的Time Spy、Time Spy Extreme得到了14,050/6,820分，而針對光追的Port Royal則是得到7,660分，另外針對DX11的Fire Strike、Fire Strike Extreme及Fire Strike Ultra則是分別得到了28,820/18,879/10,413分，在顯卡的性能上也絲毫沒受到任何影響，能完全發揮顯卡原本應有的實力。
3DMARK的Time Spy、Time Spy Extreme、Port Royal跑分成績圖一覽。
Fire Strike、Fire Strike Extreme、Fire Strike Ultra跑分成績圖一覽。
而在PCMark 10之中得到7,565分成績。最後小編就用幾款熱門大作來簡單測試遊戲性能，設定一律開啟最高畫質，關閉垂直同步、材質解析度縮放、減少延遲等選項，而光追部分只要有支援就會開啟。
首先在《刺客教條：維京紀元》中，1080P、1440P以及2160P得到103/82/52 FPS表現，基本上1080P、1440P完全沒問題，而2160P可稍微再更改一下畫質設定即可得到流暢的遊戲畫面。
《戰爭機器5》的情況與《刺客教條：維京紀元》差不多，同樣可以滿足1440P解析度，2160P可透過更改畫質得到更好的流暢度。
而在《看門狗：自由軍團》中，1080P僅來到41 FPS，主要在於光追本身就不是RX6800的強項，並非因為主機板而受限制。
對於光追沒有那麼強大的RX6800來說，在《光明記憶：無限》中的表現勢必也是稍微差強人意。保有高規格、性能不打折的平價主機板
相信不少玩家們在組電競電腦時若是在Intel平台都會想要直上最高規的Z系列主機板，不過若有預算上的考量，用途又只是一般遊戲使用，事實上如MSI推出的這款MAG B560 TORPEDO就已經能滿足一般玩家們的需求。不僅在價格上更加親民，整體效能也完全沒有打折，更不用說同樣也有支援PCIe 4.0、USB 3.2 Gen 2x2 20Gbps Type-C等高規配備，另外在造型設計上也與Z590版本的TORPEDO幾乎一致，若玩家們已經看上MAG Z590 TORPEDO卻因為預算而遲遲無法下手，這款MAG B560 TORPEDO或許就是更好的選擇！
