10+1相90A供電設計與滿滿I/O擴充、小主機迎接11代處理器,Z590I AORUS ULTRA主機板開箱
文.圖/PCMAN 2021-05-03 15:00:00
對於講究外型與體積的玩家來說,ITX電競主機始終有著其獨特的魅力,加上Intel處理器在開賣當下能自由選擇是否要搭載內顯晶片的版本,所以即便主機老舊了,也能透過內顯的協助,繼續作為一台文書主機備用,整體上顯然有更多元的用途。
同時這次Intel 11代處理器終於加入大家期待已久的PCIe 4.0通道,能夠進一步提供更好的硬碟讀寫速度與遊戲效能,對於ITX主機迷來說,必然是有相當程度的吸引力;而看準此次的換機需求,技嘉也推出了ITX尺寸的Z590I AORUS ULTRA主機板,要供玩家來打造新世代ITX電競主機。
在CPU供電方面,Z590I AORUS ULTRA使用了10+1相供電設計,且每個供電模組都能輸出90A的最大功率,並搭配鉭聚合電容,為處理器提供穩定與耐用的電力。

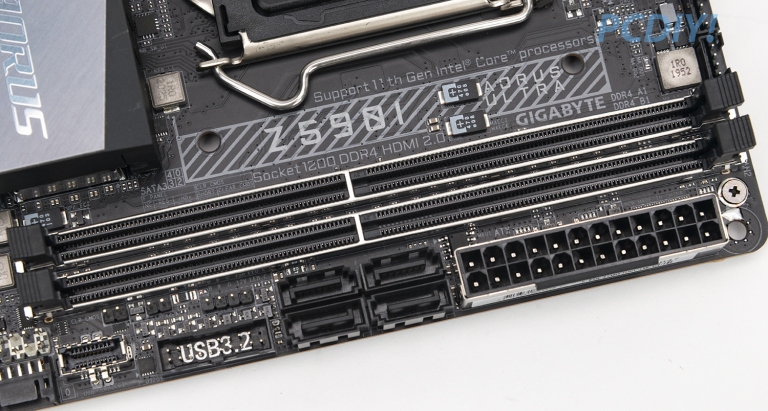

記憶體插槽有用金屬鎧甲包覆,單條支援的最大容量為32GB,支援XMP 4600+。24 Pin主機板電源孔旁邊設有4組SATA 6Gbps、1組USB 3.2 Gen 1、1組USB 3.2 Gen 2插槽。
至於在PCIe 4.0的準備上,Z590I AORUS ULTRA準備了一組PCIe Gen4x16插槽,並且顧慮到新一代顯示卡發福的重量,替其使用金屬鎧甲來強化支撐。而在大家更期待的M.2 SSD支援方面,主機板在正反面均準備了一個M.2插槽,其中正面的插槽支援PCIe Gen4x4通道,並且為了緩解最大7,000 MB/s讀寫速率下帶來的巨量發熱,插槽還特別覆蓋了雙層散熱片,讓SSD的散熱不因主機板的尺寸而限縮。
最後在後方I/O的周邊連接性上,主機板一口氣提供了7組USB Type A(2組USB 2.0、2組USB 3.2 Gen 1、3組USB 3.2 Gen 2)、1組USB 3.2 Gen2x2 Type C、2.5Gbps RJ45網路孔、3組3.5mm音源孔,視訊輸出還同時提供了Display Port和HDMI埠,網路則能支援Wi-Fi 6通訊標準,整體連接能力完全不輸標準ATX主機板呢!
背面的I/O數量相當豐富,提供3組USB 3.2 Gen 2 Type A(紅色)、2組USB 3.2 Gen1 Type A(藍色)、2組USB 2.0(黑色)、1組USB 3.2 Gen2x2 Type C、一組HDMI、一組DP、支援2.5G傳輸速率的RJ45網路孔、3組3.5mm音源孔和Q-FLASH PLUS按鍵。
記憶體:T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD:Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡:MSI RTX 3080 SUPRIM X
電源:ENERMAX Platimax 1350W
看完了基礎性能跑分後輪到遊戲實戰,所有的遊戲均設定在最高畫質,關閉垂直同步、動態縮放、減少延遲等會干擾FPS值的功能,同時在支援光追和DLSS功能的設定方面則是一律調整為「畫質」模式。
回想以往因為Intel和AMD處理器的產品規劃,造成選I家的沒有PCIe 4.0,選A家則要內顯和效能二選一,如今隨著Intel 11代處理器和ITX尺寸的Z590主機板推出,目前ITX主機在支援性上最大的遺憾也總算是填補上了。
★快來追蹤/加入我們!!!
YouTube頻道:PCDIY! online
FB玩家社團:PCDIY!玩家FB社團
Instagram頻道:pcdiytw
Telegram頻道:PCDIY
同時這次Intel 11代處理器終於加入大家期待已久的PCIe 4.0通道,能夠進一步提供更好的硬碟讀寫速度與遊戲效能,對於ITX主機迷來說,必然是有相當程度的吸引力;而看準此次的換機需求,技嘉也推出了ITX尺寸的Z590I AORUS ULTRA主機板,要供玩家來打造新世代ITX電競主機。
Z590I AORUS ULTRA開箱
Z590I AORUS ULTRA主機板在總共由10層PCB版堆疊而成,考量到小主機板的能夠安裝散熱片的空間相當有限,主機板特別將MOSEFT散熱片、I/O散熱遮罩、M.2/南橋晶片散熱片用熱導管串聯起來成為一個整體散熱區塊以獲得大散熱面積,同時內部的散熱鰭片也加入Fins-Array II二級散熱結構,協助熱量能夠平均分散。此外,主機板背面也使用金屬背板提供更進一步的散熱。在CPU供電方面,Z590I AORUS ULTRA使用了10+1相供電設計,且每個供電模組都能輸出90A的最大功率,並搭配鉭聚合電容,為處理器提供穩定與耐用的電力。
記憶體插槽有用金屬鎧甲包覆,單條支援的最大容量為32GB,支援XMP 4600+。24 Pin主機板電源孔旁邊設有4組SATA 6Gbps、1組USB 3.2 Gen 1、1組USB 3.2 Gen 2插槽。至於在PCIe 4.0的準備上,Z590I AORUS ULTRA準備了一組PCIe Gen4x16插槽,並且顧慮到新一代顯示卡發福的重量,替其使用金屬鎧甲來強化支撐。而在大家更期待的M.2 SSD支援方面,主機板在正反面均準備了一個M.2插槽,其中正面的插槽支援PCIe Gen4x4通道,並且為了緩解最大7,000 MB/s讀寫速率下帶來的巨量發熱,插槽還特別覆蓋了雙層散熱片,讓SSD的散熱不因主機板的尺寸而限縮。
最後在後方I/O的周邊連接性上,主機板一口氣提供了7組USB Type A(2組USB 2.0、2組USB 3.2 Gen 1、3組USB 3.2 Gen 2)、1組USB 3.2 Gen2x2 Type C、2.5Gbps RJ45網路孔、3組3.5mm音源孔,視訊輸出還同時提供了Display Port和HDMI埠,網路則能支援Wi-Fi 6通訊標準,整體連接能力完全不輸標準ATX主機板呢!
背面的I/O數量相當豐富,提供3組USB 3.2 Gen 2 Type A(紅色)、2組USB 3.2 Gen1 Type A(藍色)、2組USB 2.0(黑色)、1組USB 3.2 Gen2x2 Type C、一組HDMI、一組DP、支援2.5G傳輸速率的RJ45網路孔、3組3.5mm音源孔和Q-FLASH PLUS按鍵。更新:Intel第11代處理器實測

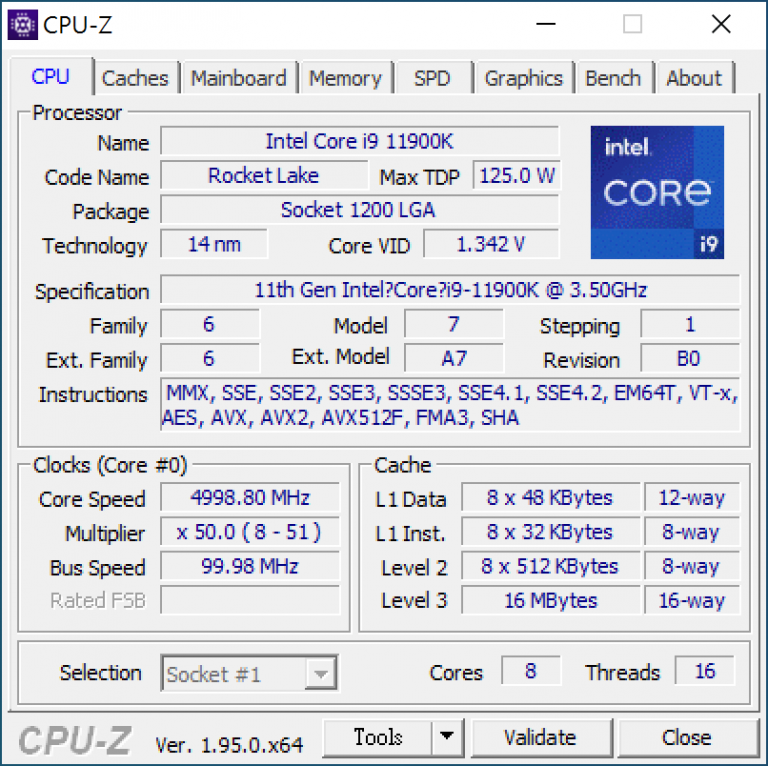

第11代的Intel處理器解禁囉!為此小編也替這款體型雖小但用料相當扎實的主機板進行效能測試,而且本次在處理器選擇上是一次攻頂,使用最高階的Core i9-11900K,究竟這款ITX主機板的設計能否承受住,好奇的玩家們就趕快接著看下去吧!測試平台規格
處理器:Intel Core i9-11900K記憶體:T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD:Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡:MSI RTX 3080 SUPRIM X
電源:ENERMAX Platimax 1350W
看完了基礎性能跑分後輪到遊戲實戰,所有的遊戲均設定在最高畫質,關閉垂直同步、動態縮放、減少延遲等會干擾FPS值的功能,同時在支援光追和DLSS功能的設定方面則是一律調整為「畫質」模式。
小主機終於不用再妥協
技嘉推出的Z590I AORUS ULTRA在整體的用料和規格都相當的扎實完整,不僅PCIe和M.2插槽都支援了PCIe 4.0通道,主機板後方的各式I/O插孔更是一應俱全,讓ITX小主機也能夠擁有完整的擴充性。回想以往因為Intel和AMD處理器的產品規劃,造成選I家的沒有PCIe 4.0,選A家則要內顯和效能二選一,如今隨著Intel 11代處理器和ITX尺寸的Z590主機板推出,目前ITX主機在支援性上最大的遺憾也總算是填補上了。
