18+1供電設計、記憶體與PCIe全鎧甲包覆，Z590 AORUS MASTER簡單開箱動眼看
文．圖／Lucky 2021-02-09 10:02:00
雖然Intel最新的第十一代Rocket Lake處理器要等到三月的時候才會開賣，但不少廠商早已推出對應的Z590晶片要來提前備戰，像是御三家中的技嘉，就在前陣子剛結束的台北國際電玩展上正式開賣了自家的Z590 AORUS Z590主機板，而小編自然是不能錯失良機，立即下了訂單，如今產品已經送到手上了，就廢話不多說，趕緊先來開箱鑑賞一下新的主機板外觀吧！
Z590 AORUS MASTER的正面外觀。
至於在用料方面，縱使Z590和去年的Z490主機板在CPU插槽上均為相同的LGA1200腳位，可這並不代表Z590主機板是直接複製貼上喔！新的Z590主機板在用料上可以說是全面性的大幅升級，光是CPU的供電設計就高達了18+1相，並且每顆MOSFET均能承受最大90A的功率，搭配鉭聚合電容，為處理器提供更為穩定電流供應。
Z590和Z490一樣都是採用LGA1200腳位。

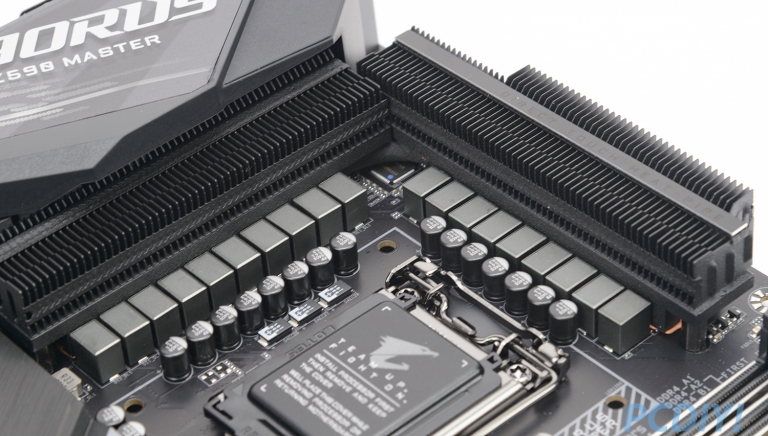

主機板採用18+1相供電。
I/O遮罩有蓋上一層透明保護蓋，且底部設有RGB燈條。
CPU供電採8+8 Pin設計。
主機板右上角備有4組風扇插槽、RGB、ARGB插槽各一、主機板開關、除錯燈號面板。
同時，由於供電數量的增加，代表MOSFET周邊區域將會產生更多的熱量，技嘉也替主機板重新設計了散熱片，新的第二代直觸式熱導管縮小了熱導管和散熱器之間的間隙並將導管直徑加粗至8mm，以此來提高散熱器的導熱效率。
此外，散熱器的內部還導入第二代Fins-Array堆疊式鳍片，利用百葉窗設計的特殊二級散熱結構，協助熱量能夠更平均的分散到整個散熱器，達到更好的散熱效果。
第二代Fins-Array堆疊式鳍片能夠促進熱量的分散，達到更平均的散熱效果。
配合現今記憶體、顯示卡越做越浮誇、體積和重量已日漸提升的趨勢，Z590 AORUS MASTER替所有的記憶體與PCIe插槽都裝上了金屬鎧甲來強化整體的支撐性。
記憶體支援XMP 5000MHz+，並都有強化鎧甲包覆。24 Pin電源插槽左邊有2個USB 3.2 Gen 1、1個USB 3.2 Gen 2插槽。
提到Intel第11代處理器最重要的支援功能，那自然就是終於有PCIe 4.0通道了！因此在PCIe的通道設計上，最上方的兩組PCIe插槽將能夠支援單裝置PCIe 4.0 x16或是雙裝置PCIe 4.0 x8。
主機板下半部的三個PCIex16插槽都有鎧甲來強化支撐，其中最上的兩個能支援PCIe 4.0通道。
右側的南僑散熱蓋印有AORUS的神鷹LOGO且具備RGB燈校功能。
打開散熱蓋就能看到Z590南橋晶片組。
既然支援了PCIe 4.0通道，主機板當然也備好了一組PCIe Gen4x4的M.2 SSD插槽給玩家囉！另外考慮到現在玩家對於M.2 SSD的需求日益遽增，主機板果斷捨去現今使用率偏低的PCIe Gen3x1的插槽，將寶貴的通道讓出來給實用率更高的M.2插槽，從而讓主機版能夠再支援兩組PCIe 3.0 M.2 SSD，加上1組PCIe 4.0的M.2插槽，玩家共可插入3組M.2 SSD，讓容量與速度的需求能夠兼顧。
主機板提供3組M.2插槽，最上方的一組支援PCIe Gen4x4通道，並且都採用雙面散熱設計。
Z590 AORUS MASTER使用ESS 9118 DAC晶片與Realtek ALC1220音效晶片，通過Hi-Res Audio音效認證，能夠支援32 Bit 192KHz的音訊解碼以及DTS:X Ultra環繞音效。
左下角有音效電容、腳針以及BIOS的切換開關。
下方中央處有提供兩組USB 2.0 Pin腳。
主機板的右下角比較特別，除了一般的前面板腳針外，還提供了兩組Thunderbolt的擴充卡插槽，讓未來如果Thunderbolt裝置盛行之後，可以進行額外加裝。
3組M.2插槽還是不夠用？沒關係，這邊還有6組SATA 6Gbps供玩家繼續擴充容量。
而在外部的擴充性上，Z590 AORUS MASTER為下一世代的電競網路做好了準備，使用了AQUANTIA AQC107網路晶片，讓主機板能夠支援10Gbps網路傳輸速度，同時在無線網路的部分也加入了6GHz Wi-Fi 6E的連線能力，實現更大的頻寬和更無干擾的網路接收能力。
內建的Wi-Fi晶片已經能支援最新的Wi-Fi 6E標準，能夠接受6GHz頻段的Wi-Fi信號，獲得更快、更無干擾的上網體驗。(需搭配對應路由器)
至於背板I/O的部分，Z590 AORUS MASTER準備了4組USB 3.2 Gen 1 Type A、5組USB 3.2 Gen 2、1組USB Gen 2x2 Type C、5組3.5mm音源孔、1組S/PDIF光纖輸出埠和1組在主機板上相當的少見的DisplayPort。
滿滿的I/O是高階主機板的一大特色，Z590 AORUS MASTER背面提供了Clean COMS、Q-Flash Plus按鈕、4組USB 3.2 Gen 1 Type A(藍色)、5組USB 3.2 Gen 2 Type A(紅色)、1組USB 3.2 Gen 2x2 Type C、DP輸出埠、5組3.5mm音訊孔、光纖輸出埠、能夠支援10Gbps的RJ45網路孔。
主機板的背面有使用美背設計，組裝電腦不傷手XD。
記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：MSI RTX 3080 SUPRIM X
電源：ENERMAX Platimax 1350W
最新的Intel Core i9-11900K在核心上採8C/12T的配置。
處理器在CINEBENCH R23與CPU-Z的跑分成績，11代的一大特色就是單核心的效能大幅度的成長，使CPU-Z的單核心跑分來到670分以上。
3DMARK中，Time Spy針對的是DX12的圖形內容、Port Royal是針對光追畫面、Fire Strike則是以DX11的內容進行效能評估。
在遊戲測試上，所有遊戲一律設定在最高畫質，並關閉垂直同步、動態解析度縮放、減少延遲等干擾FPS數值的內容，倘若遊戲支援光追和DLSS功能，則將選項調為「畫質模式」
在傳統不支援光追的遊戲方面，Core i9-11900K+RTX 3080的組合面對1080P和1440P可說是游刃有餘，甚至在2160P解析度下，也能擁有60 FPS左右的流暢表現。

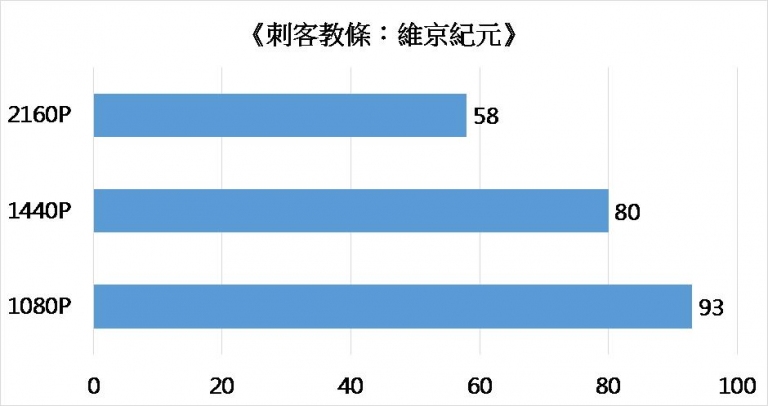

《刺客教條：維京紀元》在1080P、1440P、2160P解析度下的FPS值表現。
《戰爭機器5》即使是在2160P解析度也能有著60 FPS以上的順暢度。
而在光追遊戲方面，依照光追畫面的依賴程度不同，在2160P下的FPS值會有著明顯的差異，但整體而言，都足夠應付1440P解析度以下的順暢度需求。
《光明記憶：無限》對於光追性能的要求度很高，在2160P解析度時FPS約在37左右。
《看門狗：自由軍團》在2160P解析度下的FPS值可達50，玩家可以考慮將DLSS功能改為效能模式，以獲得更高的流暢度。
★快來追蹤/加入我們!!!
YouTube頻道：PCDIY! online
FB玩家社團：PCDIY!玩家FB社團
Instagram頻道：pcdiytw
Telegram頻道：PCDIY
Z590 AORUS MASTER
Z590 AORUS MASTER的整體外觀設計上採大量銳利、筆直的金屬切邊，來呈現出AORUS系列的金屬重裝質感，並在I/O散熱遮罩上使用透明保護蓋和放射狀紋路來達到聚焦視覺的效果。
Z590 AORUS MASTER的正面外觀。至於在用料方面，縱使Z590和去年的Z490主機板在CPU插槽上均為相同的LGA1200腳位，可這並不代表Z590主機板是直接複製貼上喔！新的Z590主機板在用料上可以說是全面性的大幅升級，光是CPU的供電設計就高達了18+1相，並且每顆MOSFET均能承受最大90A的功率，搭配鉭聚合電容，為處理器提供更為穩定電流供應。
Z590和Z490一樣都是採用LGA1200腳位。
主機板採用18+1相供電。
I/O遮罩有蓋上一層透明保護蓋，且底部設有RGB燈條。
CPU供電採8+8 Pin設計。
主機板右上角備有4組風扇插槽、RGB、ARGB插槽各一、主機板開關、除錯燈號面板。同時，由於供電數量的增加，代表MOSFET周邊區域將會產生更多的熱量，技嘉也替主機板重新設計了散熱片，新的第二代直觸式熱導管縮小了熱導管和散熱器之間的間隙並將導管直徑加粗至8mm，以此來提高散熱器的導熱效率。
此外，散熱器的內部還導入第二代Fins-Array堆疊式鳍片，利用百葉窗設計的特殊二級散熱結構，協助熱量能夠更平均的分散到整個散熱器，達到更好的散熱效果。
第二代Fins-Array堆疊式鳍片能夠促進熱量的分散，達到更平均的散熱效果。配合現今記憶體、顯示卡越做越浮誇、體積和重量已日漸提升的趨勢，Z590 AORUS MASTER替所有的記憶體與PCIe插槽都裝上了金屬鎧甲來強化整體的支撐性。
記憶體支援XMP 5000MHz+，並都有強化鎧甲包覆。24 Pin電源插槽左邊有2個USB 3.2 Gen 1、1個USB 3.2 Gen 2插槽。提到Intel第11代處理器最重要的支援功能，那自然就是終於有PCIe 4.0通道了！因此在PCIe的通道設計上，最上方的兩組PCIe插槽將能夠支援單裝置PCIe 4.0 x16或是雙裝置PCIe 4.0 x8。
主機板下半部的三個PCIex16插槽都有鎧甲來強化支撐，其中最上的兩個能支援PCIe 4.0通道。
右側的南僑散熱蓋印有AORUS的神鷹LOGO且具備RGB燈校功能。
打開散熱蓋就能看到Z590南橋晶片組。既然支援了PCIe 4.0通道，主機板當然也備好了一組PCIe Gen4x4的M.2 SSD插槽給玩家囉！另外考慮到現在玩家對於M.2 SSD的需求日益遽增，主機板果斷捨去現今使用率偏低的PCIe Gen3x1的插槽，將寶貴的通道讓出來給實用率更高的M.2插槽，從而讓主機版能夠再支援兩組PCIe 3.0 M.2 SSD，加上1組PCIe 4.0的M.2插槽，玩家共可插入3組M.2 SSD，讓容量與速度的需求能夠兼顧。
主機板提供3組M.2插槽，最上方的一組支援PCIe Gen4x4通道，並且都採用雙面散熱設計。
Z590 AORUS MASTER使用ESS 9118 DAC晶片與Realtek ALC1220音效晶片，通過Hi-Res Audio音效認證，能夠支援32 Bit 192KHz的音訊解碼以及DTS:X Ultra環繞音效。
左下角有音效電容、腳針以及BIOS的切換開關。
下方中央處有提供兩組USB 2.0 Pin腳。
主機板的右下角比較特別，除了一般的前面板腳針外，還提供了兩組Thunderbolt的擴充卡插槽，讓未來如果Thunderbolt裝置盛行之後，可以進行額外加裝。
3組M.2插槽還是不夠用？沒關係，這邊還有6組SATA 6Gbps供玩家繼續擴充容量。而在外部的擴充性上，Z590 AORUS MASTER為下一世代的電競網路做好了準備，使用了AQUANTIA AQC107網路晶片，讓主機板能夠支援10Gbps網路傳輸速度，同時在無線網路的部分也加入了6GHz Wi-Fi 6E的連線能力，實現更大的頻寬和更無干擾的網路接收能力。
內建的Wi-Fi晶片已經能支援最新的Wi-Fi 6E標準，能夠接受6GHz頻段的Wi-Fi信號，獲得更快、更無干擾的上網體驗。(需搭配對應路由器)至於背板I/O的部分，Z590 AORUS MASTER準備了4組USB 3.2 Gen 1 Type A、5組USB 3.2 Gen 2、1組USB Gen 2x2 Type C、5組3.5mm音源孔、1組S/PDIF光纖輸出埠和1組在主機板上相當的少見的DisplayPort。
滿滿的I/O是高階主機板的一大特色，Z590 AORUS MASTER背面提供了Clean COMS、Q-Flash Plus按鈕、4組USB 3.2 Gen 1 Type A(藍色)、5組USB 3.2 Gen 2 Type A(紅色)、1組USB 3.2 Gen 2x2 Type C、DP輸出埠、5組3.5mm音訊孔、光纖輸出埠、能夠支援10Gbps的RJ45網路孔。
主機板的背面有使用美背設計，組裝電腦不傷手XD。更新：效能實測
Intel第11代處理器終於解禁了，小編也在近期為主機板進行了效能測試，做為技嘉的高階主機板，自然是要用第11代處理器中最高級的Core i9-11900K來進行跑分囉！以下是完整的測試平台規格：測試平台規格
處理器：Intel Core i9-11900K記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：MSI RTX 3080 SUPRIM X
電源：ENERMAX Platimax 1350W
最新的Intel Core i9-11900K在核心上採8C/12T的配置。
處理器在CINEBENCH R23與CPU-Z的跑分成績，11代的一大特色就是單核心的效能大幅度的成長，使CPU-Z的單核心跑分來到670分以上。
3DMARK中，Time Spy針對的是DX12的圖形內容、Port Royal是針對光追畫面、Fire Strike則是以DX11的內容進行效能評估。在遊戲測試上，所有遊戲一律設定在最高畫質，並關閉垂直同步、動態解析度縮放、減少延遲等干擾FPS數值的內容，倘若遊戲支援光追和DLSS功能，則將選項調為「畫質模式」
在傳統不支援光追的遊戲方面，Core i9-11900K+RTX 3080的組合面對1080P和1440P可說是游刃有餘，甚至在2160P解析度下，也能擁有60 FPS左右的流暢表現。
《刺客教條：維京紀元》在1080P、1440P、2160P解析度下的FPS值表現。
《戰爭機器5》即使是在2160P解析度也能有著60 FPS以上的順暢度。而在光追遊戲方面，依照光追畫面的依賴程度不同，在2160P下的FPS值會有著明顯的差異，但整體而言，都足夠應付1440P解析度以下的順暢度需求。
《光明記憶：無限》對於光追性能的要求度很高，在2160P解析度時FPS約在37左右。
《看門狗：自由軍團》在2160P解析度下的FPS值可達50，玩家可以考慮將DLSS功能改為效能模式，以獲得更高的流暢度。結語
即使Intel 第11代處理器依然採用1200腳位和14nm製程，技嘉的Z590 AORUS MASTER主機板在整體的設計上可沒有因此而減少一項堅持的品質標準，不僅將供電一舉加大到18+1相，還把Wi-Fi 6E、10Gbps有線網路等最新潮的規格通通用上，這樣的規格對於已經購入Z490主機板或是隔壁陣營X570主機板來說，可真的讓人無比羨慕！或許技嘉這麼做的目的就是希望能夠就藉由主機板的創新和用料，來吸引玩家能夠投入Intel陣營的懷抱也說不定呢！(小編心聲：一種主機板比處理器還貼心玩家的感覺XDDD)★快來追蹤/加入我們!!!
