Z590英雄降臨,PCIe Gen 4、Thunderbolt 4加身,華碩ROG MAXIMUS XIII HERO開箱

文.圖/Dante 2021-02-08 12:06:00
第11代Intel Rocket Lake-S處理器再過不久便要與玩家們見面,但在這之前,與Rocket Lake-S相對應的500系列晶片組,已經在CES 2021線上發表會上露臉;在500系列晶片組問世之前,Intel平台與AMD平台最大的不同,就在於Gen 4的支援與否,不過這次,Intel 500系列晶片組終於、總算、甘願支援PCIe Gen 4了。

而隨著500晶片組的推出,各家廠商也紛紛將自家相對應的主機板推上戰場,其中最高階的Z590晶片組,ASUS ROG又率先開了第一槍,向玩家們帶來了MAXIMUS系列最新產品—MAXIMUS XIII,小編也趕上這股熱潮,趁機入手了一張主打智慧散熱與高階電競規格的ROG MAXIMUS XIII HERO,事不宜遲,帶上信仰,跟著小編的腳步來瞧瞧電競霸主ROG最新Z590晶片組ROG MAXIMUS XIII HERO吧!

(不過Z590的處理器腳位為LGA 1200,加上Rocket Lake-S還沒上市,雖然可以用第10代來測試,但那樣就太沒意思了,所以小編這次就只是純開箱囉!)



更加剛硬的散熱片風格設計,凸顯硬派英雄風格
ROG一直以來的顏色設計基調,都是以黑與紅之間的點線面項目在做各項搭配,因此本代ROG MAXIMUS XIII HERO也完美了承襲傳統與電競血液,在外盒上,黑與紅配上有稜有角的字體設計,讓ROG MAXIMUS XIII HERO即使擺在角落也是非常吸引目光。

ROG MAXIMUS XIII HERO外包裝盒,黑與紅是ROG經典配色。


掀開外盒後,ROG MAXIMUS XIII HERO也維持了一貫傳統,以時尚精品的包裝概念,將電競產品包裹其中,掀蓋的特殊設計,在視覺上,似乎將裝載ROG MAXIMUS XIII HERO的盒裝底座給抬升了,令人有一股「獻上」的感覺。

掀蓋的特殊設計,讓ROG MAXIMUS XIII HERO給人一股獻貢感。


卸下所有防護性包裝之後,終於能一窺ROG MAXIMUS XIII HERO的全貌,濃烈的全黑設計、削出類刀刃平面的散熱片、無懼之眼上的金屬光澤、加上各零組件的配置,讓ROG MAXIMUS XIII HERO就如一位筋肉暴起的英雄,而主機板上各項金屬零件彷彿就像一副精心鎔鑄的盔甲,階梯式排列的散熱片更是凸顯了ROG MAXIMUS XIII HERO的肌肉流線。

看看這厚重的散熱片,可以想見ROG MAXIMUS XIII HERO堆料相當奢華。

ROG MAXIMUS XIII HERO英雄美背。

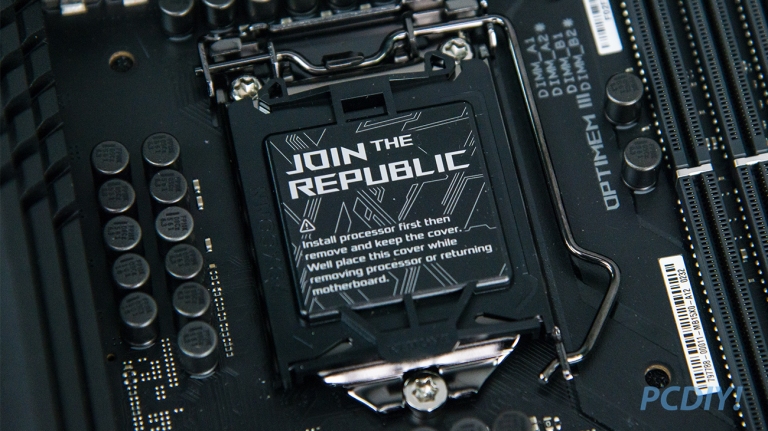

ROG MAXIMUS XIII HERO CPU位置。

Z590晶片組使用LGA 1200腳位,將可支援第11代與第10代Intel處理器。

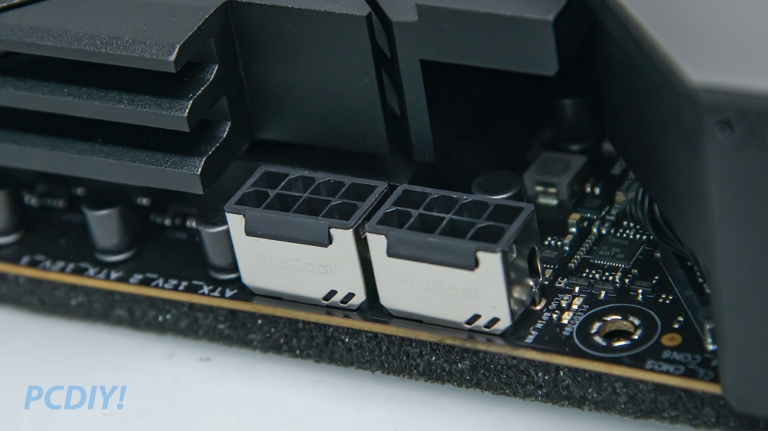

ProCool II技術強化了電源插座,升級成2組8pin配置。

24Pin供電接口。


ROG MAXIMUS XIII HERO上的散熱片,以鋁合金所製,並且從歷代ROG MAXIMUS來看,ROG這散熱片可說是越做越大,尤其是VRM金屬散熱片,單看的話完全不像是盔甲,更倒像是兩座大型要塞堡壘,但這也無可厚非,ROG MAXIMUS XIII HERO的供電配置,一樣搭載了14+2相供電,額定電流為也從前代的60A升級成90A;而堡壘與堡壘之間都會有地下通道,當然ROG MAXIMUS XIII HERO的這2組金屬散熱片之間還有導熱管的設置,用來平均處理器所散發的熱源。

如堡壘般的散熱片設置。

散熱片作階梯狀排列,每片散熱片上還有凹槽設計。

14+2相供電電容。

南橋晶片散熱片、無懼之眼所在。


不負眾望,終盼來PCIe Gen 4的大革新
4個M.2插槽也都各自擁有龐大的金屬散熱片,並且與前代不同的是,本代ROG MAXIMUS XIII HERO在M.2插槽的護蓋與底座都加裝了導熱貼片,針對水冷玩家,ROG Water-Cooling Zone一樣保留了ROG Water-Cooling Zone設計,方便監控水冷各項資訊與數據。


玩家們值得注意的是,其中2道M.2插槽是直屬Intel第11代處理器,最高可支援PCIe Gen 4 x4,而另外兩道M.2插槽則分工給Z590晶片組,規格支援則為PCIe Gen3 x4,因此各位玩家們,板子可以先買,但CPU先等等Intel吧,不然一樣只有PCIe Gen 3 x4可以用喔。

本代ROG MAXIMUS XIII HERO在M.2插槽的護蓋及底座上都加裝了導熱貼片。

ROG MAXIMUS XIII HERO南橋晶片。

ROG MAXIMUS XIII HERO的M.2插槽最高可支援PCIe Gen 4 x4。

SATA接口仍舊保留著。


NVIDIA RTX 30系列與AMD RX 6000系列所位於的顯卡戰場,戰火可說是從去年秋季一直延燒至今,不過玩家們也不必太擔心,俗話說:一人得道,雞犬升天。在500晶片組即將迎來PCIe Gen 4的支援後,ROG MAXIMUS XIII HERO在顯卡插槽方面共配置了3道,兩道加載金屬保護框的PCIe x16插槽為PCIe Gen 4規格,且能以x16、x8+x8、x8+x4的模式運行,而另外一條PCIe x16則支援PCIe Gen 3 x4,並且可支援 NVIDIA 2-Way SLI 或 AMD 2-Way/3-Way CrossFireX,看來無論顯卡戰火怎麼燒,玩家們都不會在任何一方吃虧。

ROG MAXIMUS XIII HERO具備三顯示卡插槽。


而且ROG MAXIMUS XIII HERO的尺寸為30.5cm x 24.4cm,即使大公子RTX 3090長達31.3公分也不必擔心,至於只有26.7公分長的RX 6800 XT就更不用煩惱了。

而4道記憶體DIMM插槽,可以支援加總最高達128GB記憶體,也已經是電競標準,然而隨著即將推出的第11代Intel處理器,記憶體支援方面也從DDR4-299升級至DDR4-3200,也因為OptiMem III的設計,讓記憶體超頻時脈可達DDR4-5333,相信喜歡組配高時脈記憶體的玩家們,這將會是一大福音。

ROG MAXIMUS XIII HERO的4道記憶體DIMM插槽,可以支援DDR4-3200,容量加總最高達128GB,超頻更可達到DDR4-5333。


ROG MAXIMUS XIII HERO在音訊配置上也下了苦功,配置了ROG SupremeFX ALC 4082音效晶片與ESS ES9018Q2C DAC音訊解碼晶片,提供-120 dB訊噪比的音質輸出、以及113 dB訊噪比的音訊輸入,有趣的是,和前代老前輩一樣,還在音效區上裝了金屬散熱片。

ROG MAXIMUS XIII HERO在音效區也裝了散熱片。

ROG SupremeFX ALC 4082音效晶片。

散熱系統極其完善,除了如要塞般的散熱片外,還有位於Debug燈旁的4Pin風扇接口,支援1A/12W供電、Q-Fan、也有DC Mode與PWM Mode供玩家自己選擇。


導入Thunderbolt 4、Wi-Fi 6E,讓升級更有感
接著我們來看看I/O連結埠,預先安裝好的I/O防護板、ROG主機板系列專屬的BIOS FlashBack、Clear COMS鈕、BIOS指定USB埠,ROG MAXIMUS XIII HERO都十分完善地承襲了下來,而Thunderbolt 4的導入,也讓「升級感」更上一層樓,由Intel JHL8540晶片直接提供2組USB Type-C埠,USB Type A則共有6組,都是USB 3.2 Gen 2規格;而在與顯示器的連接上,ROG MAXIMUS XIII HERO配置了1組HDMI連接埠,可惜的是沒有DisplayPort介面;底端則是音訊輸入與輸出連結孔。

ROG MAXIMUS XIII HERO的I/O,由左至右分別為:BIOS FlashBack、Clear COMS鈕、BIOS指定USB埠、HDMI孔、Wi-Fi 6E天線、2個2.5G乙太網路連接埠、2個Type-C、6個Type-A、音訊輸出/輸入埠。


不過有一項配置要特別提點,ROG MAXIMUS XIII HERO上有兩個2.5G乙太網路連接埠,除此之外,便是其賣點之一的Wi-Fi連結系統,採用Intel最新的Wi-Fi 6E AX210模組,使得ROG MAXIMUS XIII HERO能夠支援802.11ax及802.11az的無線網路標準,也就是Wi-Fi 6與Wi-Fi 6E,並且還支援2.4GHz、5GHz、6GHz三頻模式,在目前連Wi-Fi 6都還不算普及的情況下,ROG MAXIMUS XIII HERO的網路規格可說是超前佈署。

雖然走向低調,但RGB燈效怎麼能少呢
最後來替ROG MAXIMUS XIII HERO接上電源,說是電競規格,那怎麼能夠沒有RGB燈效的支援呢?除了南橋散熱片上固有的無懼之眼RGB燈效,另外只有VRM散熱片上的RGB燈效,但VRM散熱片上的RGB燈效也較前代來得樸素,讓這代ROG MAXIMUS XIII HERO在RGB燈效的炫彩表現上略顯低調。

南橋晶片散熱蓋上的無懼之眼RGB燈效。

ROG MAXIMUS XIII HERO將VRM散熱片上的RGB燈效,從外部改裝到內部。


結論
搭載Z590晶片組的ROG MAXIMUS XIII HERO雖然與前代相比,部分RGB的卸除讓風格呈現上低調許多,但在用料上卻比前代更加奢華,散熱裝甲與供電的升級,都讓ROG MAXIMUS XIII HERO在低調也低調不起來;雖然處理器腳位仍舊是LGA 1200,但Gen 4與Thunderbolt 4的支援,更是提升了ROG MAXIMUS XIII HERO的整體效能,或許也將成為玩家們不得不剁手的一個好理由。
