美光科技（Nasdaq: MU）今日宣布全球首款 176 層 3D NAND 快閃記憶體已正式出貨，實現前所未有、領先業界的儲存容量和效能。美光新推出的 176 層技術及先進架構為一重大突破，可大幅提高資料中心、智慧邊緣運算以及手機裝置等儲存使用案例的應用效能。

美光技術與產品執行副總裁 Scott DeBoer 指出：「美光的 176 層 NAND 為業界樹立了新標竿。此層數比最接近我們的競爭對手高出近 40%。結合美光的 CuA（CMOS-under-array）架構，該技術使美光得以維持在產業中的成本領先優勢。」

美光的 176 層 NAND 是美光第五代 3D NAND 以及第二代替換閘（Replacement Gate）架構，為市場上技術最先進的 NAND 節點。與上一代的高容量 3D NAND 相比，美光176 層 NAND 的讀取延遲和寫入延遲改善超過 35% ，可大幅提高應用的效能。美光的 176 層 NAND 設計精巧，採用比同業最佳競品還要小 30% 的晶粒，是小尺寸解決方案的理想選擇。

以突破技術打造強大快閃記憶體 助攻多元市場

美光執行副總裁暨業務長 Sumit Sadana 表示：「美光的 176 層 NAND 有助於客戶實現突破性的產品創新。我們正廣泛地將這項技術使用在所有可能採用NAND的產品線中，並為使用 NAND 的所有領域帶來新價值，尤其是 5G、人工智慧、雲端及智慧邊緣運算的成長機會。」

憑藉其通用的設計和領先業界的儲存容量，美光 176 層 NAND 是眾多領域技術人員的工具箱中，不可或缺的重要元件，包括手機儲存、自動駕駛系統、車載資訊娛樂系統以及客戶端和資料中心固態硬碟（SSD）。

美光 176 層 NAND 提供更好的服務品質（QoS )，此為資料中心 SSD 的關鍵設計標準 ，可以加速資料密集環境和工作負載，例如資料湖、人工智慧引擎以及大數據分析。對 5G 智慧型手機而言，強化的服務品質（QoS）使其能更快地在多個應用程式之間進行載入和轉換，創造更流暢且快速的手機使用體驗，實現真正的多工作業，並充分利用 5G 低延遲網路。

美光第五代 3D NAND 的 ONFI（Open NAND Flash Interface）匯流排，提供業界最高的資料傳輸率 1,600 MT/s，提升了 33% 。ONFI 的速度提升可加快系統啟動並強化應用效能。在汽車應用中，此速度將在引擎啟動後立即為車載系統提供接近即時的回應時間，有助於加強使用者體驗。

美光正與業界開發商展開合作，以迅速將新產品整合至解決方案中。為簡化韌體研發，美光的 176 層 NAND 採用一次寫入演算法（One-Pass Program），使整合更容易並加快上市時間。

透過嶄新架構 美光實現無與倫比的儲存容量和成本領先優勢

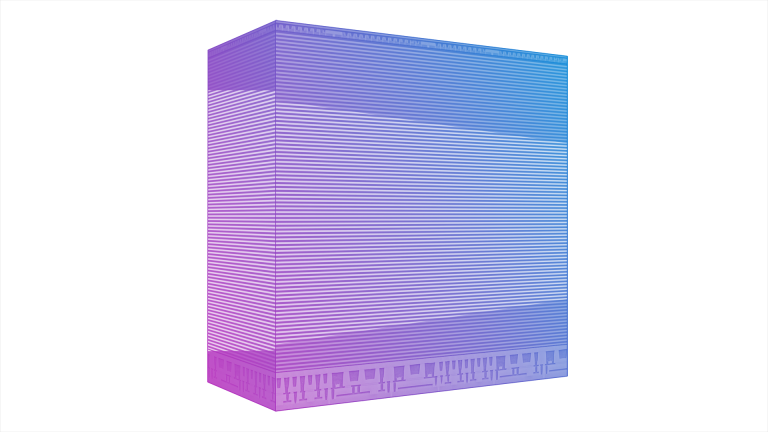

隨著摩爾定律的放緩，美光在 3D NAND 的創新對確保業界跟上不斷增加的資料需求至關重要。為了實現此里程碑，美光獨家結合其堆疊式替換閘架構、嶄新的電荷捕捉儲存方式以及 CuA（CMOS-under-array） 技術。美光 3D NAND 專家團隊亦利用公司的CuA 專利技術取得飛快的進展，在晶片邏輯上建造多層次堆疊，使更多記憶體能夠裝入更緊密的空間，並大幅度地縮小了 176 層 NAND 的晶粒尺寸，從而使每個晶圓達到更高的 GB。

同時，美光透過將其 NAND 單元技術從傳統的浮閘式轉變為電荷捕捉式，改善未來 NAND 的可擴充性以及效能。此電荷捕捉技術結合美光的替換閘架構，並利用高導電性金屬字元線 （word line）代替矽層以實現無與倫比的 3D NAND 效能。美光採用此技術也使公司得以有效地領先業界降低生產成本。
美光透過採用這些先進技術來改善耐用性，對航空業的黑盒子和影像監控錄影等密集寫入的使用案例特別有益。在手機儲存方面，176 層 NAND 的替換閘架構可使混合工作負載效能提高 15% ，以支援超快速邊緣運算、強化 AI 推論以及高畫質且即時的多人遊戲。

上市時間

美光 176 層三層單元 3D NAND 已於美光新加坡晶圓廠量產，並透過 Crucial 消費型 SSD 產品系列向客戶出貨。美光預計於 2021 年度推出採用此技術的其他新產品。
