【Computex 2019】 SMI展示全系列SSD解決方案,單晶片USB SSD、機器學習SATA SSD等控制晶片應有盡有,全產品現場直擊

文.圖/Johan 2019-05-31 22:32:53
SMI (慧榮科技)於Computex 2019期間,發表並展示自家的各式SSD儲存裝置控制晶片解決方案。包括最新款USB 3.2 Gen.1的單晶片方案-SM3282、新一代具有機器學習能力的SATA 6Gbps控制晶片-SM2271,以及其他控制晶片解決方案,提供SSD業者多方位的設計需求與完整Turnkey解決方案。

SMI (慧榮科技)展示其客戶之各種SSD儲存裝置


以下就來深入了解SMI的各項SSD控制晶片產品吧!

單晶片USB外接式SSD,提供省電、低成本、高效能的設計方案

SMI最新款USB外接式SSD控制晶片解決方案,型號為SM3282,採用單晶片 USB 3.2 Gen.1介面,可為新一代可攜式SSD硬碟提供高性能和低功耗的高性價比需求。

SMI的SM3282,為單晶片USB 3.2 Gen.1 x1控制晶片,提供循序讀寫皆超過400MB/sec的超高效能


由於目前巿場上的可攜式SSD,都是採用橋接晶片設計,將原SATA或PCIe介面轉接為USB介面,因此採用雙晶片解決方案。而SMI的SM3282則是單晶片USB 3.2 Gen 1介面設計,只要一顆晶片即可搞定。此外,SMI提供完整的單晶片硬體及軟體解決方案,並支援UASP 協定。加上採用雙通道設計,並支援最新一代96層QLC NAND,其容量最高可達2TB,還有更強的就是其採用低功耗設計,毋須外部電源IC即可自行運作,可降低物料(BOM)成本。

現場以CrystalDiskMark測試的成績,有437.4 / 414.6 MB/s的循序讀寫成績


對於專業用戶來說,隨時需要依靠高速可攜式儲存設備,來存取各式資料。與可攜式HDD硬碟相比,可攜式SSD硬碟受到高單價和低容量的限制,使得目前大多數用戶仍會選擇外接式HDD來存放資料。隨著NAND記憶體的降價,加上SMI新款SM3282單晶片解決方案採用 USB 3.2 Gen1介面,可設計出高容量、高效能、較低成本的外接式SSD產品,以逐漸取代外接式HDD。

SM3282的主要功能包括:

● 高速連續讀寫傳輸速度超過 400MB/s
● 支援Type A 與 Type C 連接埠
● 可相容 Windows 10,Mac OS 10.x 和 Linux kernel v2.4 作業系統
● 單晶片解決方案實現高性能、低功耗,最優化系統成本
● 內建3.3V / 2.5V / 1.8V / 1.2V 穩壓器
● 支援 LED 顯示讀寫狀態
● 68-pin QFN 封裝

SM3282 USB 3.1 Gen.1控制晶片簡報


跟市面上的雙晶片設計之外接式SSD相比,SM3282控制晶片的優勢在成本上擁有只要3美元的優勢,效能還能維持400MB/sec以上


跟其他雙晶片外接式SSD產品的各項測試比較,SM3282控制晶片的效能表現都不錯


縱使改成4GB/8GB/16GB的儲存單位,其循序讀寫效能依然維持在400MB/sec以上


使用HDTune測試,平均寫入速度也有136.7MB/s的水準


在耗電量比較部份,SM3282的讀寫效能都贏過競爭對手


以HDTune來測試競爭對手產品,SMI的平均表現都比較好


新一代SATA控制晶片,提供高容量、高效能、機器學習能力

除了外接式SSD方案之外,在內接式SSD部份,雖說當今幾乎是以M.2 SSD為主流,提供超高效能與超小體積的設計,成為新一代主流電腦儲存裝置的首選,但由於使用SATA介面的電腦系統還是很多,因此SATA SSD還是擁有其市場需求。除了提供傳統電腦升級的需求,還有不少企業用的電腦、伺服器,也都有需要使用到SATA SSD的需求,而這些SSD則需要企業級的容錯能力、高容量,以及高效能。

SMI展示其SM2271 SATA 6Gbps的SSD控制晶片解決方案


SMI推出的新一代SM2271,便是一款SATA 6Gbps的SSD控制晶片,具有上述的優點,可以用來設計出高達16TB容量的SSD儲存裝置,循序讀寫高達540 / 520 MB/s,隨機讀寫也有 100K/30K IOPS,可支援8通道800MT/s、8 CE的3D TLC或QLC快閃記憶體、並支援SRAM與DRAM ECC以提供端對端的資料路徑保護,此外還有NANDXtend技術,透過LDPC與RAID來提供資料留存延伸技術。並支援全面性的SSD安全性協定(如AES-256引擎、TCG Opal 2.0自我加密、Secure Boot安全開機)等特色。

SM2271的簡報解說。此頁說明SM2271方案包含SSD控制器ASIC、硬體參考設計、以及韌體等統包方案。提供戶能快速設計出企業級的SATA SSD產品


SM2271的四大特色:高容量、高效能、高可靠度,並支援企業級SSD所需要的各種功能


效能比一比,跟其他競爭對手的SATA SSD控制晶片相比,SM2271可支援最多顆粒、最高容量,效能表現也很優越


前面提到機器學習… 這是SMI專有的第六代NANDXtend技術,透過韌體燒錄時提供的演算法與參數,以及開始使用後的資料蒐集,來進行機器學習,以調配出NAND Flash存取的最佳演算法


有了第六代NANDXtend技術,透過SSD控制晶片內部的LDPC錯誤修正引擎,以及離線與上線的機器學習演算法,能減少3D TLC與QLC快閃記憶體在資料讀寫時,存取到錯誤區塊的機率,以降低延遲時間,達到存取效能不容易掉落的情況,且能提升SSD的使用壽命!

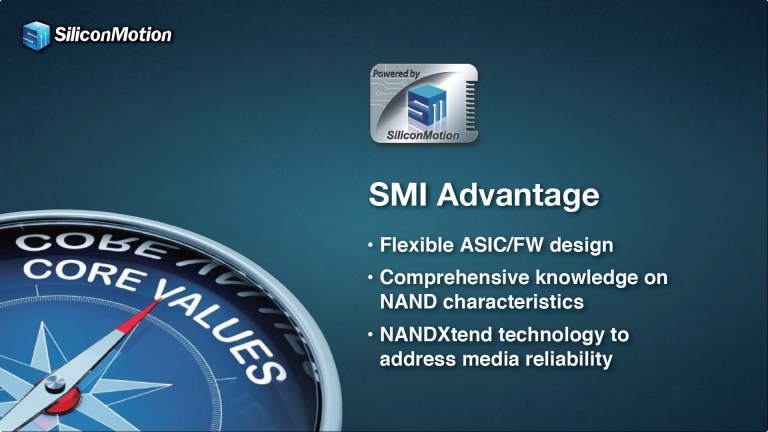

SMI的優勢,包含彈性的ASIC與韌體設計、擁有全面性了解NAND特性的知識庫、NANDXtend技術以提升儲存媒體的可靠度


其他SSD控制晶片大觀園

除上述的SSD控制晶片之外,SMI也展示了自家旗下之各種規格的SSD解決方案,提供SSD業者完整的解決方案,來設計出穩定、高效的終端SSD產品,讓客戶選購使用。以下就來看看這些SSD控制晶片吧!

SM2263EN / SM2263XT,是當今PCIe Gen3 x4 NVMe 1.3規格的主流M.2 SSD控制晶片,前者可搭DRAM快取,後者可使用HMB (Host Memory Buffer)技術讓SSD可免搭DRAM快取也能擁有不錯存取效能。皆可支援96層的3D TLC/QLC顆粒


SM2262EN,是當今PCIe Gen3 x4 NVMe 1.3規格的高效能M.2 SSD控制晶片,可支援96層的3D TLC/QLC顆粒,循序讀寫都破3GB/s以上


SM2270,是針對企業/伺服器專用的PCIe Gen3 x8 NVMe SSD控制器,循序讀寫效能高達3200 / 2800MB/s,但支援NANDXtend技術,讓提升資料存取可靠度,並可延長使用壽命


另一款企業級的SSD控制器-SM8108,循序讀寫效能達2800 / 1900MB/s,採用雙DRAM介面提供雙倍頻寬


接著來看看單晶片SSD / UFS解決方案。此為FerriSSD,支援PCIe NVMe / SATA / PATA等介面,讓客戶設計出各式不同介面的SSD

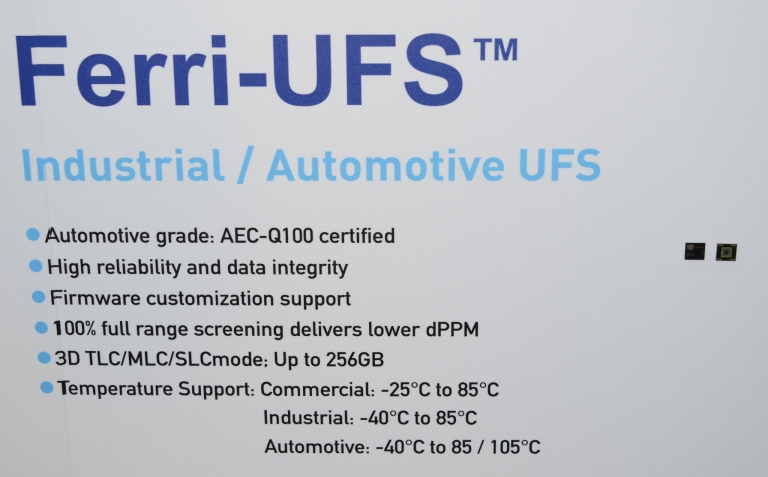

Ferri-UFS,適用於工業環境與車載應用的 UFS (通用快閃儲存裝置)規格之SSD


SM2754:UFS 3.1規格的控制器/橋接器


SM3350:USB轉UFS橋接控制器,可將UFS規格的儲存媒體轉成USB介面,成為高速外接式儲存裝置使用


SMI也有推出SD 6.1的控制晶片,型號為SM2706。


以上就是SMI這次所展示的各種儲存裝置控制晶片產品,謝謝收看!
