配備AMD Radeon RX Vega M輕鬆大玩遊戲,Intel Hades Canyon NUC實測
文.圖/Bisheng 2018-08-23 09:00:00今年稍早前,Intel正式推出代號Hades Canyon的新一代NUC,是為前兩年代號Skull Canyon機種的後續產品。時隔兩年,所換裝第八代Core處理器,內部可是整併了AMD的Radeon RX Vega M系列繪圖顯示晶片。想當然耳,遊戲、娛樂性能自然優於以往機種,這部仍然堪稱小巧的電腦主機也足以作為遊戲平台。
Intel處理器與AMD繪圖顯示晶片破例融合
Hades Canyon劃分為2種規格配備,皆搭載Core i7系列處理器,惟整併的Radeon RX Vega M繪圖顯示晶片等級有別。而除了準系統形式的NUC套件,另外也有相對應規格的套裝電腦版本(包含作業系統等必要元素),因此總計有4款產品得以選購。我們所介紹產品完整型號為BOXNUC8i7HVK1,是屬於NUC套件形式版本,官方參考價格908~910美元,台灣參考價格約32,000元。高規格輸出入介面、端子配置

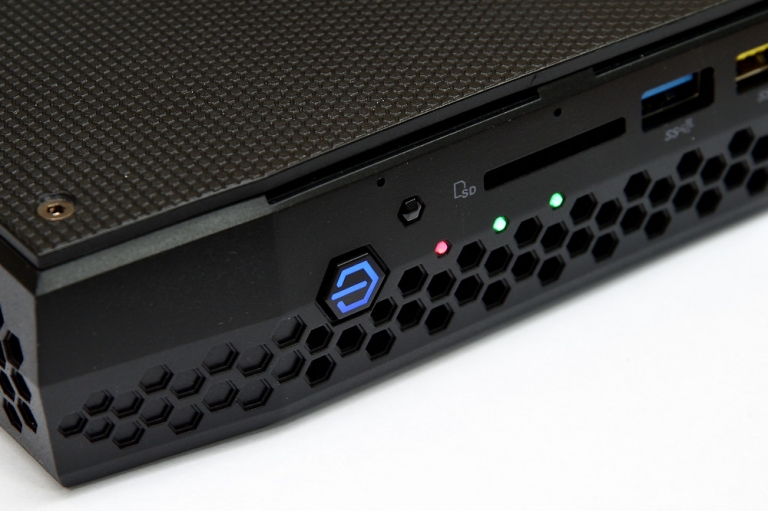

機身造型和Skull Canyon相仿,運用金屬基座搭配塑膠材料共同構成,讓機身強度、散熱性、質感等面向兼具。全黑色外觀最吸引人的一點,莫過於頂部那骷顱頭標誌,而且可是會發光的設計。與巴掌大小NUC相較下,Hades Canyon前、後面板上有著極為豐富的I/O配置,得以滿足絕大數的使用需求,這規格相對來說可算是近乎頂天呢!前方計有2組USB 3.1 Gen 2(Type-C/A各1)、USB 3.1 Gen 1、HDMI 2.0a、3.5mm耳機/麥克風音源輸出入端子、SDXC UHS-I記憶卡讀卡機,包含電源開關與狀態指示燈號等,都在前端相當容易操作、辨識。一時間難以看清楚實際所在位置的配置,是前方還配備了4陣列麥克風,方便使用者彈性運用之。
而後端另有HDMI 2.0a、4組USB 3.1 Gen 1、2組Gigabit乙太網路、2組Mini DisplayPort、3.5mm音源數位/類比輸出端子得以運用。最吸睛的莫過於那2組Type-C可是Thunderbolt 3介面,本身也兼容USB 3.1 Gen 2與Alt-DP,包含HDMI 2.0a和Mini DisplayPort部分,最高都能支援4K @ 60Hz訊號輸出,這讓多顯示器輸出應用再便利不過。
Hades Canyon植基於UCFF(5.5" x 8")規範,機身標示尺寸為21 x 142 x 39mm,約等於1.2L體積。雖然近乎是一般NUC的3倍大小,仍然保留了VESA懸掛設計,並隨機提供必要的支架、螺絲組,可視需求掛載在相容顯示器的機背上。基於Core i7處理器本身,與所整併Radeon RX Vega M繪圖顯示晶片的電力需求,所配備230W變壓器的體積與機身相較下並不小,運作溫度也難免較為明顯有感些。
雙M.2插槽支援RAID 0/1磁碟陣列
樣品機BOXNUC8i7HVK1屬於準系統形式,得自行卸下上蓋螺絲與金屬結構板,才能進行記憶體模組與M.2固態硬碟安裝,但是這程序算是相當簡易。內部可見2組SO-DIMM插槽,預設支援DDR4-2400、1.2V、16GB規格記憶體模組,安裝總和容量可達32GB,所隱藏小亮點稍後會提及。至於儲存裝置僅有M.2介面,所配置2組Type 2280尺寸插槽,可支援PCIe 3.0 x4與SATA 6Gb/s介面固態硬碟,同時更具備RAID 0/1磁碟陣列功能。一旁另有組M.2 Type 2232插槽,出廠預設裝配自家型號Wireless-AC 8265無線網路卡,概要規格為802.11ac、2 x 2天線、2.4/5GHz雙頻、最高傳輸速率867Mbps、內建整合Bluetooth 4.2。
UEFI BIOS功能配置面面俱到
其UEFI BIOS各個選項配置相當簡單明瞭,包含上蓋的骷顱頭LED燈號,都可以在此直接進行調整。Hades Canyon保留了晶片組磁碟控制器的RAID功能,除了可以利用RAID 0來將固態硬碟的存取性能最大化,同時也能支援自家Optane Memory。而記憶體小彩蛋在於,看來是支援自家的X.M.P.超頻技術功能,再者是實際安裝原生DDR4-2666模組上去,它也能自動以此時脈組態來運作之。合宜解熱能力支撐起運算與遊戲性能表現
樣品機NUC8i7HVK所搭載Core i7-8809G處理器,是該系列處理器當前最高規格產品,其開發代號為Kaby Lake G,概要規格4核心/8執行緒、基礎時脈3.1GHz/Turbo Boost 4.2GHz、不鎖倍頻。其內部仍然有自家HD Graphics 630內顯,並且利用EMIB(Embedded Multi-Die Interconnect Bridge,嵌入式多晶片互連橋接)技術,合併封裝Radeon RX Vega M GH繪圖顯示晶片,它連帶包含了4GB容量HBM2記憶體,因此整體的TDP(Thermal Design Power,散熱設計功耗)高達100W。反觀低階版本是搭載Core i7-8705G處理器,時脈設定為略低些微的基礎3.1GHz、Turbo Boost 4.1GHz,而且所整併Radeon RX Vega M GL僅有20組Compute Unit(運算單元),較Radeon RX Vega M GH減少了4組。此外,該顯示晶片時脈設定為基礎931MHz、動態1011MHz,但Radeon RX Vega M GH是基礎1063MHz、動態1190MHz,故其TDP得以降至65W。
基礎性能表現得以平順發揮
為了進行性能體驗,我們搭配Kingston ValueRAM KVR26S19S8/8(DDR4-2666、8GB)與Plextor M9Pe 512GB各2個,使其記憶體能夠以雙通道模式運作,並且將固態硬碟組建成RAID 0加速模式。經由下圖可看到其餘部分功能用料資訊,其前置面板上的2組USB 3.1 Gen 2,是由ASMedia型號ASM2142控制器供應。而2組乙太網路皆採用自家產品,型號分別為I219-LM與I210-AT,皆屬於10/100/1000Mbps傳輸速率規格。Core i7-8809G(代號Kaby Lake-G)並非「真」八代處理器,不像與它TDP設定相近的真八代產品(代號Coffee Lake),架構設計為6核心/12執行緒,然而區區4核心仍有不俗的運算性能表現。因為追逐核心數量會連帶加劇解熱難度,即便是同為4核心的第八代低電壓處理器,用於輕薄型筆電上也時有耳聞降頻保護問題,這會對性能表現造成不少影響。
我們使用2個M9Pe 512GB固態硬碟(PCIe 3.0 x4 NVMe),透過晶片組內建功能建構成RAID 0,並以此來安裝作業系統與測試軟體。在已經包含資料的狀態下,簡測其存取速度最高有讀取3173.7MB/s、寫入2889.2MB/s。假使對於磁碟速度很要求,是可以考慮這樣的配置模式,再搭配Thunderbolt 3或USB 3.1 Gen 2外接儲存裝置來備份資料。而其運作PCMark 10總分達5237分,或許RAID 0組態的開機碟有所加分,因此整體表現並不亞搭載真八代處理器的電競筆電。

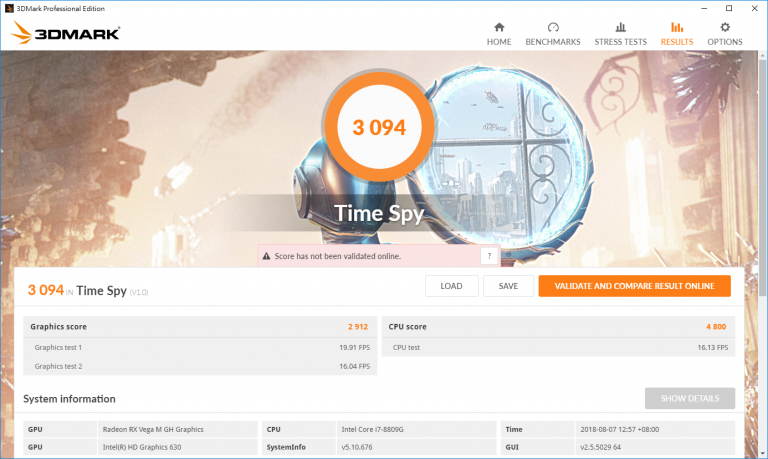

Hades Canyon最引人注目的一點,莫過於Radeon RX Vega M顯示晶片所能帶來遊戲表現,就3DMark跑分結果而言,可是有技壓NVIDIA GeForce GTX 1050 Ti的能力。而在真實遊戲部分,我們一律使用高等貼圖品質、1920 x 1080解析度設定,以FPS幀數來評估其表現。就結果來說,只要稍加調整遊戲的貼圖品質設定,Hades Canyon確實能滿足不少遊戲需求。
如果你也喜好高畫質影音娛樂,那麼Hades Canyon內顯HD Graphics 630,以及所整併的Radeon RX Vega M GH顯示晶片,皆能滿足HEVC、VP9格式4K影片的播放要求。以PotPlayer來播放4K、HDR、59.94FPS、總位元速率74316kbps影片為例,啟用顯示單元硬體加速功能的效果很明顯,能將處理器負載降低10%以內,同時畫面流暢度也更好。
解熱能力相對趨於理想
儘管我們沒有進一步拆解Hades Canyon,從先前各方消息已可得知,Intel是運用銅質導熱管搭配2組風扇,來壓制處理器與顯示晶片的熱量。透過AIDA64所內建System Stability Test功能,搭配HWMonitor來觀察Hades Canyon散熱性表現,藉以瞭解可能遭遇的降頻現象。單獨針對CPU/FPU項目執行30分鐘,儘管判讀最高溫度一度高達100°C,其4個核心時脈都還是能夠同時達到3900MHz,符合Core i7-8809G基礎設定規則。而單獨執行GPU的時候,Radeon RX Vega M GH參考數值為最高65°C、時脈1190MHz,HD Graphics 630則是最高78°C、時脈1098MHz。我們亦有對處理器、顯示單元進行其他試驗,如OCCT試驗處理器是沒有降頻跡象,而3DMark Fire Streike Stress Test得以99.2%評價通過。
回到AIDA64測試最後讓兩大熱源一併燒機,顯示單元的時脈看來正常,惟處理器4個核心同步最高時脈降至3.3~3.4GHz左右,Turbo Boost時脈發揮受到約500MHz的限制。Hades Canyon機身厚度約39mm,比起各式筆電來說擁有相對充裕空間,得以配備較為合適的散熱模組。因此在一般使用行為、燒機試驗條件下,散熱能力看來是能夠算是良好,不至於動輒使得處理器本身可達動態時脈,大幅度降低至不如基礎時脈甚至是整體時脈腰斬。
Thunderbolt 3擴充應用仍是焦點
Hades Canyon內建Thunderbolt 3介面,是採用Intel自家型號JHL6540控制器,提供2組Type-C形式連接埠。架構設計具有40Gbps最高傳輸速率,可用頻寬相等於PCIe 3.0 x4,基於菊鏈串接框架,應用範疇涵蓋外接顯示卡盒、外接硬碟盒、顯示器、擴充座(相等於Hub)等裝置。搭配多槽式外接硬碟盒,適合用來備份儲存大量資料,如若還需要比典型固態硬碟還要好的關鍵儲存裝置,可以用外接盒搭配Intel自家的Optane SSD。至於無論是較高的遊戲需求,或者專業繪圖之類應用,現在也有不少外接顯示卡盒選擇,得以支援中高階的遊戲顯示卡/繪圖卡產品。
前述各類外接盒依據設計的不同,有些還會提供USB連接埠、額外Thunderbolt 3連接埠(菊鏈串接用)、乙太網路等配置,相當於同時兼具了擴充座的效用。而顯示器產品也逐漸有廠商推出,例如ASUS今年推出了PA27AC,這款27吋、WQHD、HDR400/HDR 10、ProArt校色專業定位機種,便配備了2組Thunderbolt 3介面的USB-C連接埠。
實際以TUL(PowerColor)的Gaming Station TBX-550CA顯示卡外接盒,搭配其Red Devil RX Vega 64顯示卡,牛刀小試如果對Radeon RX Vega M繪圖顯示晶片欲求不滿,Thunderbolt 3能帶來怎樣的效益。以同樣基準進行遊戲測試,如圖所示可使FPS提升48~65%不等幅度,隨著顯示卡的不同還有提升空間,可確保在遊戲中更能穩定達60FPS,或者對應更高解析度、貼圖品質等需求。
遊戲、工作應用全方位一把罩
綜觀而言,Hades Canyon NUC硬體規格可是相當高,豐富的I/O配置也讓使用上更有彈性,良好散熱效果更讓性能得以盡力發揮。就產品本質而言是沒有什麼好挑剔,只要需求標的之一是要機身極盡可能小巧,那麼無論家用或商業應用場合,Hades Canyon NUC是都能夠輕易升任。廠商資料
廠商名稱:Intel廠商官網:www.intel.com.tw
