平價版Z690登場、不論中高旗艦裝備皆能盡情發揮,MSI MAG Z690 TORPEDO DDR5主機板開箱實測
文.圖/HAMA 2022-01-18 16:51:33
隨著Intel 12代處理器問世後,各家大廠也同步推出600系列主機板,除了插槽改變之外,各方面供電用料等規格也都一併提升來滿足12代處理器的需求,而對於中高階玩家們來說,若已經鎖定K版處理器,想必主機板也絕大部分會選擇Z690主機板來搭配。
不過隨著玩家們的需求不同,Z690雖說已經是旗艦超頻定位,但還是會有高低階細分,畢竟不是每個人的荷包都是如此充足有辦法直上旗艦板子,以御三家之一的MSI來說,在旗艦定位的電競級主機板有MEG的GODLIKE、ACE、UNIFY等,中階則是由MPG的FORCE、EDGE、CARBON來擔當,而較入門級的就是大家熟悉的MAG系列MORTAR、TORPEDO、TOMAHAWK、BAZOOKA等等,而本次小編就入手了隸屬於軍武系列當中的MAG Z690 TORPEDO,來好好見識這顆魚雷火力究竟如何吧!
TORPEDO系列主機板的特色之一莫過於為了隱藏在大海之中的深海太平洋藍塗裝,尤其這代Z690散熱裝甲佈局占比更加廣泛,即便沒有高階大哥們浮誇的造型、RGB燈效,依舊讓這標誌性的塗裝也相當耀眼,再搭配金屬髮絲紋設計,整體維持軍武風格質感,也適合喜歡低調的玩家們。
為了因應12代強大的效能與功耗,600系列主機板在供電上都有所升級,Z690 TORPEDO當然也不例外,不僅CPU連接埠升級至8+8-pin,更採用16+1+1相Duet Rail供電,滿足12代各處理器需求。
供電能力提升了,在散熱上就更加不能馬虎,如小編剛才所說,Z690 TORPEDO在散熱裝甲上覆蓋更加廣泛,其中在PWM散熱片上就下足功夫,加大了整體面積,有效降溫,穩定提供CPU充足電力,此外主機板本身也用上了2oz厚度銅的6層PCB設計,提供更優秀的穩定性。
來到下半部,在M.2、晶片組散熱裝甲上同樣也有髮絲紋設計,另外可以發現整體占比也比前代還來的高,在PCIe槽上總共提供了3組PCIe x16、1組PCIe x1,其中第一條有金屬裝甲覆蓋的PCI_E1支援PCIe 5.0,其餘則是支援PCIe 3.0,而PCIe 4.0的部分,則是分給了M.2槽使用(僅M2_3槽最高支援PCIe 3.0 x4)。
主機板的後方I/O,提供Display Port 1.4、HDMI 2.1、2組USB 2.0、2組USB 3.2 Gen 1、3組USB 3.2 Gen2、2.5G RJ45網路埠、USB 3.2 Gen 2x2 Type-C、5組3.5mm音源孔,音效方面除了支援7.1聲道的類比音源輸出也具備S/PDIF光纖輸出。
處理器:Intel Core i9-12900KF
記憶體:Crucial DDR5-4800 16GB(8GBx2)
顯示卡:MSI RTX 3080 SUPRIM X
SSD:SP PCIe Gen4x4 US70 SSD 1TB
作業系統:Windows 10
進系統前先到BIOS來看看,整體依舊是大家熟悉的MSI介面,黑紅色的電競風格,而對於新手來說,想超頻但對此一竅不通不敢亂設定也沒關係,只要在EZ Mode介面左上角開啟GAME BOOST即可,不管是CPU還是記憶體都能解放原本該有的姿態,小編也會開啟該功能來實測,另外Resizable BAR也會一併啟用。
進系統後當然就是先來到CPU-Z來驗證規格,可以看到小編搭配的是12代老大哥i9-12900KF,Alder Lake家族,採用8+8C/24T配置,主機板也明確標示出MAG Z690 TORPEDO,並且支援PCIe 5.0,記憶體搭配了Crucial的DDR5-4800 16GB(8GBx2)。
顯卡方面小編透過微星自家的MSI Center調整至極致效能模式,讓這張MSI RTX 3080 SUPRIM X Boost時脈可達1920 MHz,對於新手玩家們來說真的相當方便。
跑分實測開始!CPU的能耐就讓Cinebench R23、CPU-Z來考驗,可以看到前者獲得了2025/27550分,後者得到836.1/11526.6分成績,驗證了即便是較親民的Z690 TORPEDO,依舊可以發揮i9-12900KF的效能。
記憶體效能不得不說DDR5真的相當威猛,基本的4800即便是16GB都在各方面能突破60000 MB/s大關,甚至在讀取上一舉來到了73552 MB/s成績。
顯卡、遊戲效能就讓3DMark來考驗,其結果在驗證DX12效能的Time Spy已經在18000分門口,Time Spy Extreme更是突破9000分,光追效能的Port Royal也有將近12000分的表現,DX11效能的Fire Strike更不用說,即便是Fire Strike Ultra也有破11000分的表現,基本上這就是12900KF+RTX 3080組合的出色實力,Z690 TOPEDO有好好地盡情讓這些旗艦裝備發揮實力。
整體效能經由PCMark 10實測,最終獲得8564亮眼分數,細看項目不管是基礎性能、生產力還是數位創作都有11000分以上表現。
當然,跑分歸跑分,遊戲效能如何還是進遊戲來測試才最為準確,小編這次也挑了4款大作來簡單實測遊戲效能,設定上老樣子,垂直同步、動態解析縮放與減少延遲等功能都一律關閉避免影響成績,由於是高階規格,畫質、光追的部分一律開至最高,若遊戲支援DLSS、FSR也會一併開到畫質(最高畫質)模式。
測試一輪後不難發現,結果與跑分一致,Z690 TORPEDO即便搭配這些高階裝備依舊可以擁有很出色的成績,遊戲上各3A大作以及各解析度都有流暢的FPS,除了《看門狗:自由軍團》在4K沒達及格門檻(60FPS)之外,畢竟該遊戲效能相當吃重,本來12900KF+RTX 3080在一般情況下就是這樣的表現。
但如果真想要DDR5效能的電競主機板呢?說真的,經過一整輪的開箱實測後,不難發現這張MAG Z690 TORPEDO即便是親民定位,依舊可以發揮高階處理器、顯示卡的效能,又可支援DDR5,周遭擴充配置該有的也都有,外型當然是較主觀的感受,不過玩家要是跟小編一樣喜歡這類低調的深海軍武塗裝,又只是一般遊戲用途,那這張Z690 MAG TORPEDO是個很不錯的選擇,省下的荷包拿去擴充其他裝備也不錯。
官方網站:https://tw.msi.com/
連絡電話:0800-018880
★快來追蹤/加入我們!!!
FB玩家社團:PCDIY!玩家FB社團
Instagram頻道:pcdiytw
不過隨著玩家們的需求不同,Z690雖說已經是旗艦超頻定位,但還是會有高低階細分,畢竟不是每個人的荷包都是如此充足有辦法直上旗艦板子,以御三家之一的MSI來說,在旗艦定位的電競級主機板有MEG的GODLIKE、ACE、UNIFY等,中階則是由MPG的FORCE、EDGE、CARBON來擔當,而較入門級的就是大家熟悉的MAG系列MORTAR、TORPEDO、TOMAHAWK、BAZOOKA等等,而本次小編就入手了隸屬於軍武系列當中的MAG Z690 TORPEDO,來好好見識這顆魚雷火力究竟如何吧!
外觀一覽
這代Z690 TORPEDO在外盒設計上同樣是採用武裝甲板風格設計,不過在底圖上有很大的變化,唯一不變的就是那顆熟悉的龍盾以及TORPEDO的魚雷Logo,只不過要注意的是,這款版本可是採用Z690晶片組的版本。TORPEDO系列主機板的特色之一莫過於為了隱藏在大海之中的深海太平洋藍塗裝,尤其這代Z690散熱裝甲佈局占比更加廣泛,即便沒有高階大哥們浮誇的造型、RGB燈效,依舊讓這標誌性的塗裝也相當耀眼,再搭配金屬髮絲紋設計,整體維持軍武風格質感,也適合喜歡低調的玩家們。
為了因應12代強大的效能與功耗,600系列主機板在供電上都有所升級,Z690 TORPEDO當然也不例外,不僅CPU連接埠升級至8+8-pin,更採用16+1+1相Duet Rail供電,滿足12代各處理器需求。
供電能力提升了,在散熱上就更加不能馬虎,如小編剛才所說,Z690 TORPEDO在散熱裝甲上覆蓋更加廣泛,其中在PWM散熱片上就下足功夫,加大了整體面積,有效降溫,穩定提供CPU充足電力,此外主機板本身也用上了2oz厚度銅的6層PCB設計,提供更優秀的穩定性。
來到下半部,在M.2、晶片組散熱裝甲上同樣也有髮絲紋設計,另外可以發現整體占比也比前代還來的高,在PCIe槽上總共提供了3組PCIe x16、1組PCIe x1,其中第一條有金屬裝甲覆蓋的PCI_E1支援PCIe 5.0,其餘則是支援PCIe 3.0,而PCIe 4.0的部分,則是分給了M.2槽使用(僅M2_3槽最高支援PCIe 3.0 x4)。

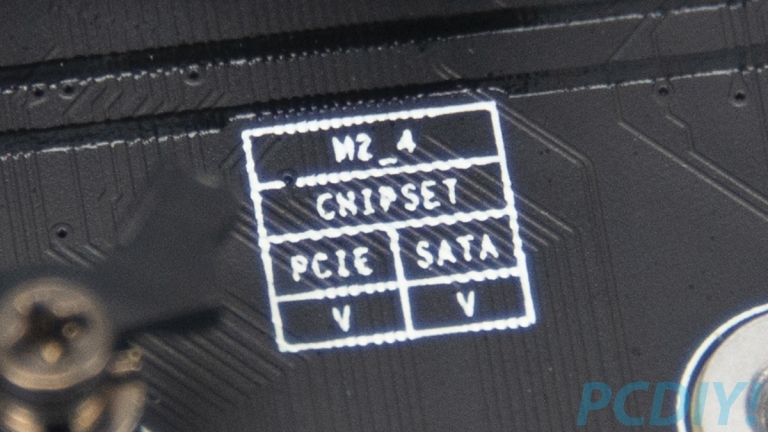

雖說下方散熱裝甲標示著02、03,不過實際上Z690 TORPEDO一共搭載了4組M.2槽,最下方的是M2_3與M2_4,而要稍微注意的是尺寸上僅有第一槽M2_1支援22110的規格,其於最高僅能裝下2280規格,不過現今主流M.2 NVMe SSD都是2280規格,對於一般玩家來說倒是不必太過擔心。
主機板的後方I/O,提供Display Port 1.4、HDMI 2.1、2組USB 2.0、2組USB 3.2 Gen 1、3組USB 3.2 Gen2、2.5G RJ45網路埠、USB 3.2 Gen 2x2 Type-C、5組3.5mm音源孔,音效方面除了支援7.1聲道的類比音源輸出也具備S/PDIF光纖輸出。
上機實測
上機測試環節,雖說Z690 TORPEDO算是較入門的規格,但他依舊一張Z690晶片等級的板子,於是小編本次同樣用上了12代大哥Intel Core i9-12900KF來好好考驗這顆魚雷的能耐,顯卡也是採用自家高階定位的MSI RTX 3080 SUPRIM X來搭配,詳細完整測試平台規格也列於下方給各位參考:測試平台
主機板:MSI MAG Z690 TORPEDO處理器:Intel Core i9-12900KF
記憶體:Crucial DDR5-4800 16GB(8GBx2)
顯示卡:MSI RTX 3080 SUPRIM X
SSD:SP PCIe Gen4x4 US70 SSD 1TB
作業系統:Windows 10
進系統前先到BIOS來看看,整體依舊是大家熟悉的MSI介面,黑紅色的電競風格,而對於新手來說,想超頻但對此一竅不通不敢亂設定也沒關係,只要在EZ Mode介面左上角開啟GAME BOOST即可,不管是CPU還是記憶體都能解放原本該有的姿態,小編也會開啟該功能來實測,另外Resizable BAR也會一併啟用。
進系統後當然就是先來到CPU-Z來驗證規格,可以看到小編搭配的是12代老大哥i9-12900KF,Alder Lake家族,採用8+8C/24T配置,主機板也明確標示出MAG Z690 TORPEDO,並且支援PCIe 5.0,記憶體搭配了Crucial的DDR5-4800 16GB(8GBx2)。
顯卡方面小編透過微星自家的MSI Center調整至極致效能模式,讓這張MSI RTX 3080 SUPRIM X Boost時脈可達1920 MHz,對於新手玩家們來說真的相當方便。
跑分實測開始!CPU的能耐就讓Cinebench R23、CPU-Z來考驗,可以看到前者獲得了2025/27550分,後者得到836.1/11526.6分成績,驗證了即便是較親民的Z690 TORPEDO,依舊可以發揮i9-12900KF的效能。
記憶體效能不得不說DDR5真的相當威猛,基本的4800即便是16GB都在各方面能突破60000 MB/s大關,甚至在讀取上一舉來到了73552 MB/s成績。

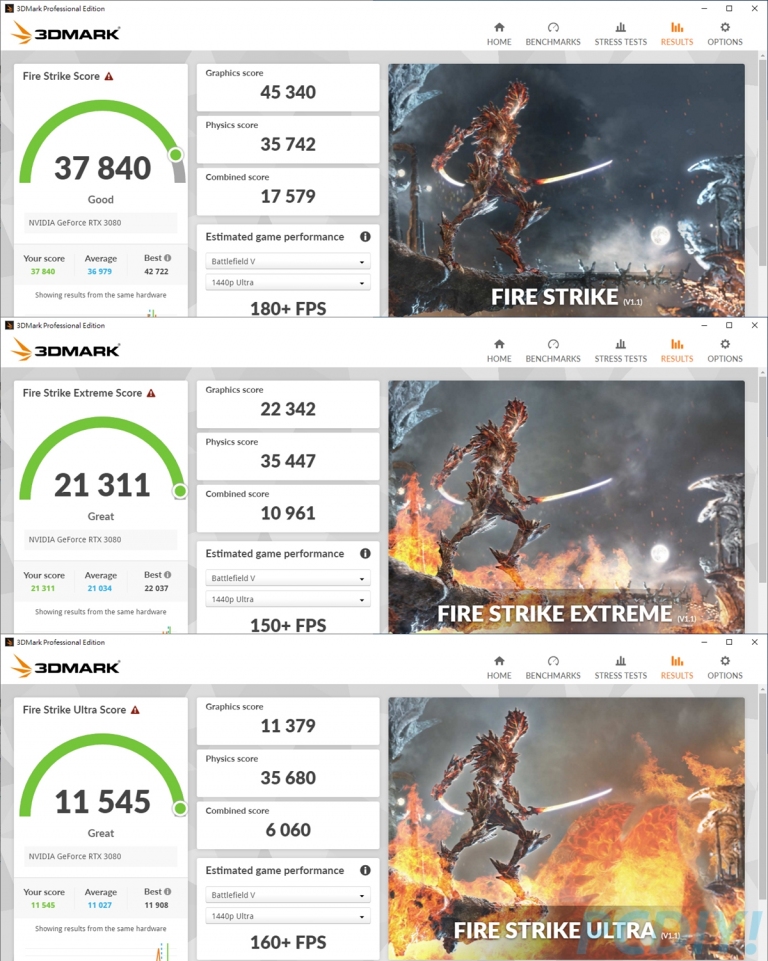

顯卡、遊戲效能就讓3DMark來考驗,其結果在驗證DX12效能的Time Spy已經在18000分門口,Time Spy Extreme更是突破9000分,光追效能的Port Royal也有將近12000分的表現,DX11效能的Fire Strike更不用說,即便是Fire Strike Ultra也有破11000分的表現,基本上這就是12900KF+RTX 3080組合的出色實力,Z690 TOPEDO有好好地盡情讓這些旗艦裝備發揮實力。
整體效能經由PCMark 10實測,最終獲得8564亮眼分數,細看項目不管是基礎性能、生產力還是數位創作都有11000分以上表現。
當然,跑分歸跑分,遊戲效能如何還是進遊戲來測試才最為準確,小編這次也挑了4款大作來簡單實測遊戲效能,設定上老樣子,垂直同步、動態解析縮放與減少延遲等功能都一律關閉避免影響成績,由於是高階規格,畫質、光追的部分一律開至最高,若遊戲支援DLSS、FSR也會一併開到畫質(最高畫質)模式。
測試一輪後不難發現,結果與跑分一致,Z690 TORPEDO即便搭配這些高階裝備依舊可以擁有很出色的成績,遊戲上各3A大作以及各解析度都有流暢的FPS,除了《看門狗:自由軍團》在4K沒達及格門檻(60FPS)之外,畢竟該遊戲效能相當吃重,本來12900KF+RTX 3080在一般情況下就是這樣的表現。
小結
開箱了這麼多張主機板後,可以確定這次600系列主機板在供電、用料規格上的提升是無庸置疑的,畢竟12代K版那可怕的效能與功耗真的不是開玩笑,不過用料提升又要支援DDR5,整體增加的成本進而提升的價格再加上DDR5那尊爵不凡的售價,相信嚇到了不少荷包有限的玩家們,也難怪處理器本身價格不敢再往上拉高,不然真的不是一般玩家能輕易入手的組合,也好在還有不少DDR4的板子可選擇。但如果真想要DDR5效能的電競主機板呢?說真的,經過一整輪的開箱實測後,不難發現這張MAG Z690 TORPEDO即便是親民定位,依舊可以發揮高階處理器、顯示卡的效能,又可支援DDR5,周遭擴充配置該有的也都有,外型當然是較主觀的感受,不過玩家要是跟小編一樣喜歡這類低調的深海軍武塗裝,又只是一般遊戲用途,那這張Z690 MAG TORPEDO是個很不錯的選擇,省下的荷包拿去擴充其他裝備也不錯。
